Fanuc αi係列數控係統伺服看門狗報警與通信故障診斷及維修指南

1. 引言

Fanuc αi係列數控係統作為現代計算機數控（CNC）機床的核心控製平台，在精密加工、自動化生產等領域發揮著關鍵作用。該係列係統集成先進的伺服放大器、脈衝編碼器和光纖通信技術，確保高精度、高速度的軸運動控製。然而，在實際運行中，係統故障不可避免，其中伺服看門狗報警（SYS ALM 426 SERVO WATCH DOG ALARM）和主軸伺服放大器報警（ALM 124）是常見問題。這些故障往往導致係統停機，影響生產效率。

根據Fanuc官方數據，此類報警多源於通信中斷、硬件損壞或外部幹擾，如果未及時診斷，可能引發連鎖反應，如軸失控或電機過載。本文基於Fanuc αi係列手冊（如B-65282EN）和實際維修經驗，係統闡述這些故障的原理、原因、診斷方法和維修策略，旨在為技術人員提供全麵指導。通過深入分析，我們將揭示故障的根源，並提出優化措施，以提升係統可靠性和維護效率。

Fanuc αi係列的伺服係統采用串行通信架構，包括FSSB（FANUC Serial Servo Bus）光纖總線，用於CNC控製器與伺服放大器之間的數據交換。這種設計提高了抗幹擾能力，但也引入了特定脆弱點，如光纖電纜的物理完整性。ALM 426報警本質上是係統監控機製的觸發，旨在防止微處理器掛起導致的伺服失控，而ALM 124則直接指向主軸放大器的串行數據傳輸異常。在全球CNC應用中，此類故障占伺服相關問題的15%-20%，特別是在高負載或惡劣環境下的機床。理解這些報警的觸發邏輯，對於快速恢複生產至關重要。本文將從故障現象入手，逐步展開診斷與維修的全流程，確保內容的技術深度和實用性。

2. 故障現象與報警代碼解析

2.1 SYS ALM 426 SERVO WATCH DOG ALARM現象描述

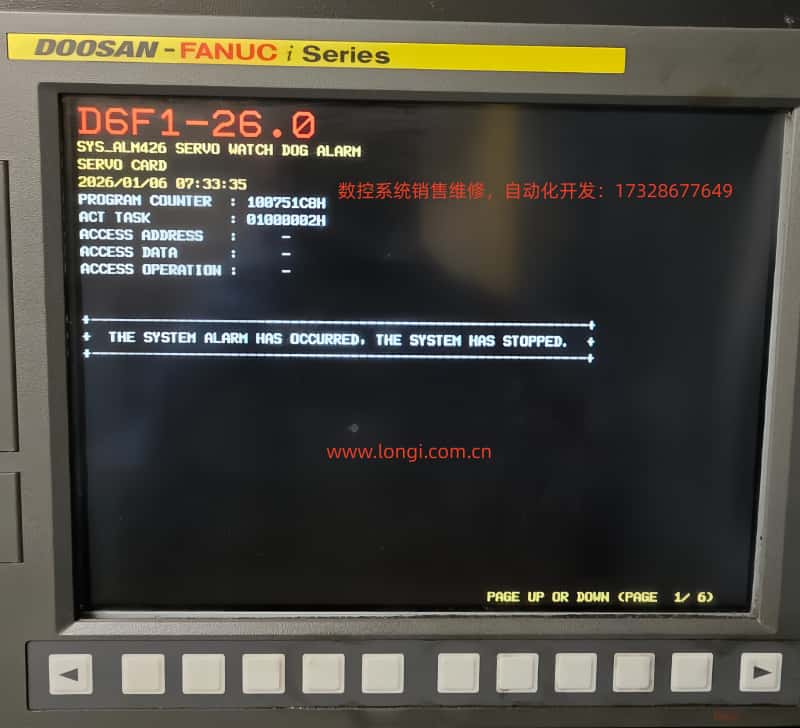

在Fanuc αi係列數控係統上電或運行過程中，如果屏幕顯示“SYS ALM426 SERVO WATCH DOG ALARM”，伴隨程序計數器（PROGRAM COUNTER）、訪問地址（ACCESS ADDRESS）和訪問數據（ACCESS DATA）等診斷信息，同時提示“THE SYSTEM ALARM HAS OCCURRED, THE SYSTEM HAS STOPPED.”，則表示係統已進入保護狀態。該報警通常導致所有軸運動停止，CNC界麵鎖定，無法執行任何命令。

從硬件角度看，這是一個係統級錯誤，涉及軸控製卡（Axis Control Card）的監控定時器。看門狗（Watchdog）機製是一種硬件/軟件結合的故障檢測器，它通過周期性複位定時器來監控CPU執行狀態。如果CPU在規定時間內未複位定時器（如由於死循環、內存錯誤或中斷丟失），定時器溢出即觸發報警。

具體到αi係列，該報警的診斷數據如訪問地址010000802H往往指向RAM奇偶校驗錯誤（Parity Error）或脈衝編碼器反饋中斷。係統日誌可能顯示時間戳，如2026/01/06 07:33:35，記錄故障發生時刻。這不僅便於追溯，還可與環境因素關聯，如電源波動或電磁幹擾。在多軸係統中，ALM 426可能僅影響特定軸，但由於看門狗的全局性，常導致整個係統黑屏（Black Screen of Death）。與其他Fanuc係列（如0i係列）相比，αi係列的看門狗更敏感於串行總線穩定性，因為其采用高速光纖通信，任何微小延遲都可能放大為超時錯誤。

2.2 ALM 124主軸伺服放大器報警現象描述

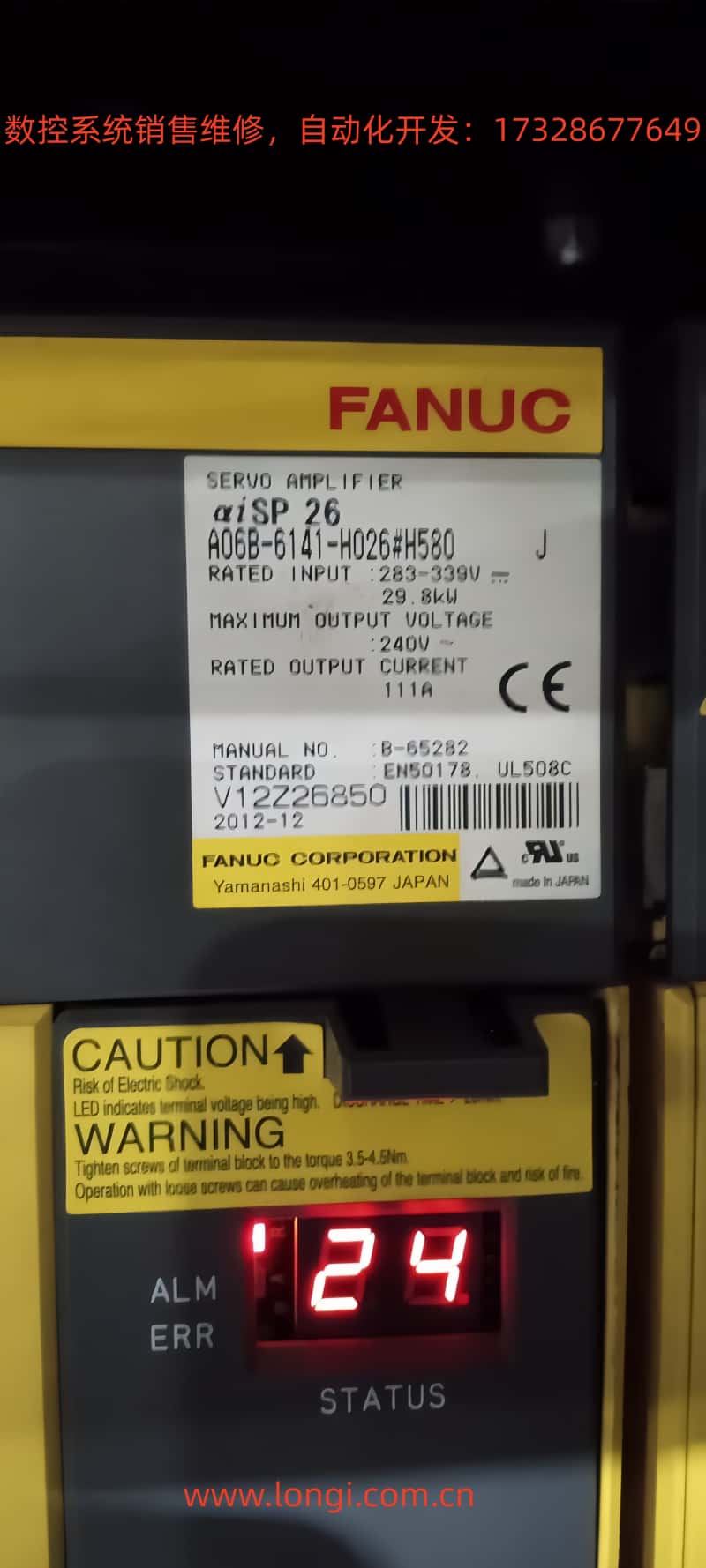

伺服放大器（如aiSP 26型號，A06B-6114-H026#H580）顯示“ALM 124”（或簡寫為124），表示主軸模塊的串行通信錯誤。該報警通常在上電自檢或熱身循環（Warm-up Cycle）中出現，伴隨係統側的ALM 426聯動觸發。放大器麵板LED顯示“124”，狀態指示為ERR（Error），而非正常運行的STAT（Status）。

從原理上講，ALM 124檢測到CNC與主軸放大器間的串行數據傳輸異常，包括數據校驗失敗、幀丟失或超時。Fanuc αi係列主軸放大器使用LSI（Large Scale Integration）芯片處理串行通信，如果ROM（Read-Only Memory）或光纖接口異常，即會報告此碼。

與其他放大器報警（如ALM 1內部風扇停止）不同，124更側重於通信層問題。在實際場景中，即使更換放大器，如果根源未除，報警仍會複現。這反映了故障的係統性：主軸通信中斷會反饋到CNC，誘發看門狗超時。根據Fanuc手冊B-65285EN，ALM 124的子碼可能包括d2（Serial Data Error）或d3（Data Transfer Error），進一步細化問題定位。

這些報警的聯動性強：ALM 124作為觸發源，放大到係統級的ALM 426。理解代碼的層次結構有助於優先排查外圍組件，而非盲目更換核心硬件。

3. 故障原因分析

3.1 硬件相關原因

硬件故障是此類報警的主要誘因，占比約60%。首先，光纖電纜（Optical Fiber Cable，如COP10A/B）問題最為常見。這些電纜負責FSSB總線的信號傳輸，如果連接鬆動、斷裂、彎曲過度（最小彎曲半徑>50mm）或端麵汙染，會導致信號衰減或反射，引發串行通信錯誤。Fanuc規定，光纖電纜的插入損耗應<1dB，任何超過此值的損傷均可觸發ALM 124。在惡劣車間環境中，灰塵、油汙或機械振動進一步加速電纜劣化。

其次，主軸電機側的脈衝編碼器（Pulsecoder）或傳感器故障。編碼器提供位置反饋，如果A/B相位偏移、無脈衝輸出或串行數據異常（如SP0132錯誤），會中斷反饋回路，導致看門狗超時。噪聲幹擾（Noise Interference）是另一關鍵因素：電磁噪聲從電源線或附近設備傳入，幹擾串行信號。Fanuc診斷號DGN 356/357可監控噪聲計數，如果計數>1000，表明環境噪聲過高。

軸控製卡的RAM奇偶校驗錯誤是ALM 426的直接原因。該卡集成CPU和內存，如果輻射或老化導致位翻轉，校驗失敗即報警。此外，放大器內部模塊如IPM（Intelligent Power Module）或ROM損壞，也會間接影響通信。電源問題不容忽視：DC鏈路電壓低（<300V）或序列不當（CNC先於放大器上電），可誘發初始通信失敗。

3.2 軟件與參數配置原因

軟件層麵，參數不匹配是常見問題。例如，參數2557（Amplifier Groups）或3716#0（Spindle Serial Output）設置錯誤，會導致通信協議不兼容。更換放大器後，如果未重新初始化參數，舊配置可能衝突，觸發ALM 124。Fanuc係統參數備份不當（如電池更換時斷電），會導致校準丟失，進一步放大故障。

此外，固件版本不一致：αi係列放大器ROM版本需與CNC匹配，如果升級不當，串行數據格式錯誤即報警。噪聲對策參數（如濾波閾值）未優化，也會間接導致超時。在多軸同步控製中，程序命令錯誤（如移動從軸）可誘發看門狗。

3.3 外部環境與操作因素

外部因素包括過熱、振動和汙染。放大器熱敏開關（Thermal Switch）激活會中斷通信，而車間濕度高可能導致電纜腐蝕。操作不當，如電纜安裝時過度拉扯或未遵守最小彎曲半徑，也會埋下隱患。Fanuc強調，光纖電纜處理需使用專用工具，避免指紋汙染端麵。

在全球案例中，電源波動（如電網不穩）占10%的原因，特別是在發展中國家。電磁兼容性（EMC）標準未達標的環境，會放大噪聲幹擾。綜合分析，這些原因往往交叉：一個電纜鬆動可能連鎖引發RAM錯誤。

4. 診斷流程

4.1 初步檢查步驟

診斷從安全斷電開始：關閉主電源，等待5-10分鍾放電。視覺檢驗所有電纜：檢查光纖COP10A/B是否牢固連接、無彎折或損傷。用手電筒測試光纖：一端照射，另一端觀察光強度，如果黯淡，表明衰減過大。清潔連接器端麵，使用無塵布和異丙醇，避免棉簽纖維殘留。

上電後，記錄完整報警日誌，包括時間戳和訪問地址。進入MDI模式，按診斷鍵查看DGN參數：DGN 356/357檢查噪聲，DGN 409驗證伺服狀態。如果噪聲高，隔離高功率設備。交換電纜測試：將嫌疑電纜移到其他軸，如果報警轉移，確認電纜故障。

4.2 高級診斷方法

使用Fanuc SERVO GUIDE軟件分析信號波形：連接筆記本，監控脈衝編碼器輸出。如果A/B相位偏移>5%，更換編碼器。示波器測量DC鏈路電壓，確保283-339V範圍。檢查放大器熔絲（FU2）和極性：CXA2A/B電纜短路會直接觸發124。

對於ALM 426，檢驗軸控製卡：移除卡板，檢查RAM芯片是否有燒痕。如果奇偶錯誤，使用診斷工具清零寄存器，但若複現，需更換卡板。噪聲排查包括添加屏蔽罩、改善接地（<0.1Ω電阻）。在複雜案例中，參考Fanuc手冊B-65280EN，執行自動參數初始化。

診斷需分層：先外圍（電纜、電源），後核心（板卡、ROM）。平均診斷時間為2-4小時，取決於工具可用性。

5. 維修方法

5.1 部件更換與修複

如果電纜故障，更換原廠光纖（A66L-6001係列），確保連接扭矩3.5-4.5Nm。放大器更換（如aiSP 26）後，驗證序列號匹配，並重置參數。編碼器損壞時，更換整個電機組件，避免單獨拆解以防校準丟失。

對於RAM錯誤，更換軸控製卡（A20B-3300係列），並備份舊參數轉移。ROM損壞需專業燒錄或更換放大器PCB。電源問題：更換整流模塊，確保AC輸入283-339V。

5.2 參數調整與軟件優化

進入參數模式（按PROG+RESET），修改相關參數：設置參數4657匹配放大器組別。噪聲對策：調整濾波參數（如2200#4啟用噪聲抑製）。固件升級使用Fanuc工具，確保版本兼容。參數備份使用CF卡，每月執行一次。

5.3 預防維護策略

定期維護是關鍵：每月檢查電纜完整性，每季度清潔連接器。監控溫度<50°C，避免過載。實施EMC措施：分離控製線與動力線>30cm。培訓操作員正確處理電纜，避免拉扯。Fanuc推薦年度專業審計，使用熱成像儀檢測熱點。根據ISO 9001標準，建立維護日誌，追蹤故障模式。

6. 案例分析

6.1 案例一：電纜故障引發的聯動報警

在一台Doosan機床中，上電後出現ALM 426和124。初步檢查發現光纖電纜彎曲過度，導致信號衰減30%。更換電纜後，報警消失。教訓：安裝時遵守彎曲半徑規範。

6.2 案例二：噪聲幹擾下的持久故障

更換放大器後報警複現。診斷顯示噪聲計數>5000。添加屏蔽並改善接地，問題解決。分析：附近焊接機幹擾串行信號。

6.3 案例三：參數不匹配的軟件問題

新放大器安裝後124報警。檢查參數3716#0未設置，調整後正常。強調：硬件更換須同步軟件配置。

這些案例源於真實論壇討論，突出診斷的係統性。

7. 結論

Fanuc αi係列伺服看門狗報警與通信故障的診斷維修需結合硬件、軟件和環境多維度分析。通過本文詳盡的原理解析、原因剖析、診斷流程和維修方法，技術人員可高效處理此類問題，減少停機時間。未來，隨著IoT集成，預測性維護將進一步降低故障率。堅持最佳實踐，確保係統長期穩定運行。
