一、引言

Siemens SINAMICS S120係列驅動器作為高性能、模塊化變頻驅動器的代表，廣泛應用於工業自動化領域。然而，F07810故障——“Drive: Power unit EEPROM without rated data”（功率單元EEPROM無額定數據）成為影響係統穩定運行的常見問題。本文深入剖析該故障的成因、診斷方法、解決方案及預防策略，旨在為工程師提供全麵技術指導。

二、SINAMICS S120驅動係統概述與架構

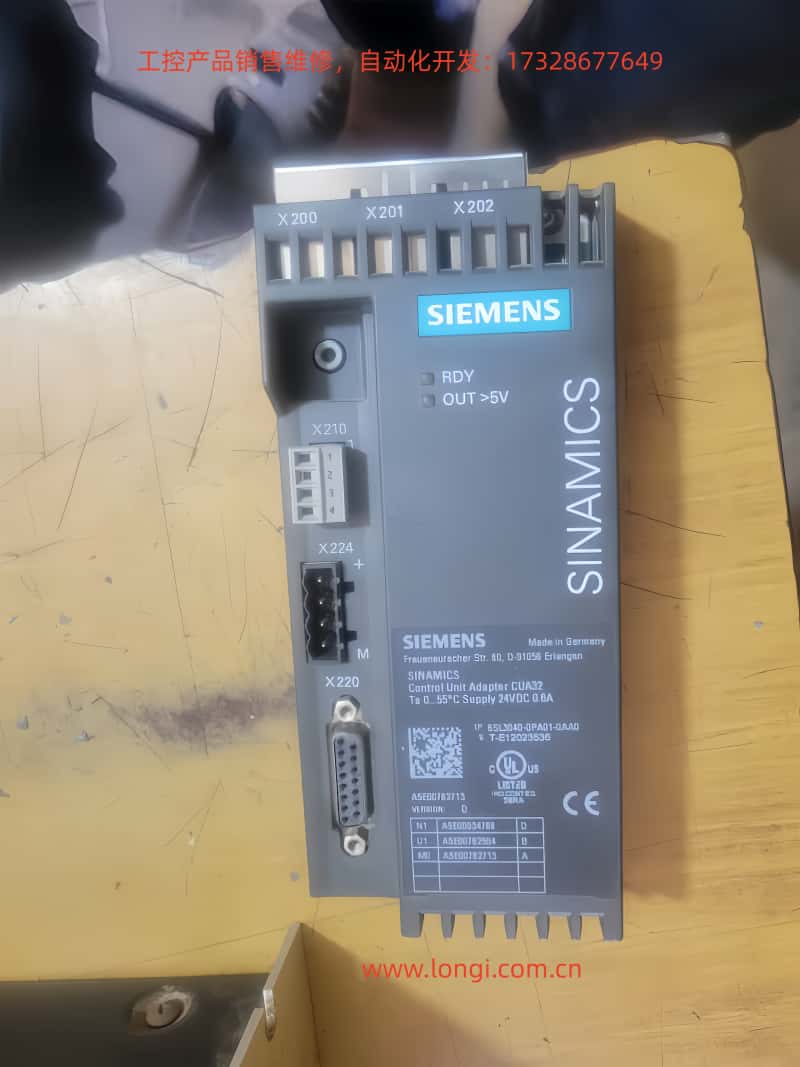

• 模塊化設計：S120係統由控製單元（CU）、功率模塊（PM）、傳感器模塊（SM）及輔助組件構成，支持單軸和多軸應用，功率範圍覆蓋0.12 kW至1200 kW。

• DRIVE-CLiQ通信：高速串行接口實現模塊間無縫通信，支持即插即用功能，但潛在通信中斷風險。

• EEPROM作用：存儲功率單元額定數據（如功率、電流、電壓參數），是驅動器自檢和參數化的基礎。數據缺失將觸發F07810故障。

三、F07810故障詳細分析

• 故障成因：

1. EEPROM硬件故障：芯片損壞、老化或環境因素（如過熱、電壓尖峰）導致數據丟失。

2. 數據擦除或腐敗：電源中斷、電磁幹擾或固件升級失敗引發數據錯誤。

3. 模塊不兼容：更換功率模塊時未預加載匹配數據或代碼號不符。

4. 軟件參數問題：參數設置錯誤或校驗和錯誤。

5. 外部因素：電源不穩定、接地不良或電纜損壞。

• 故障症狀：

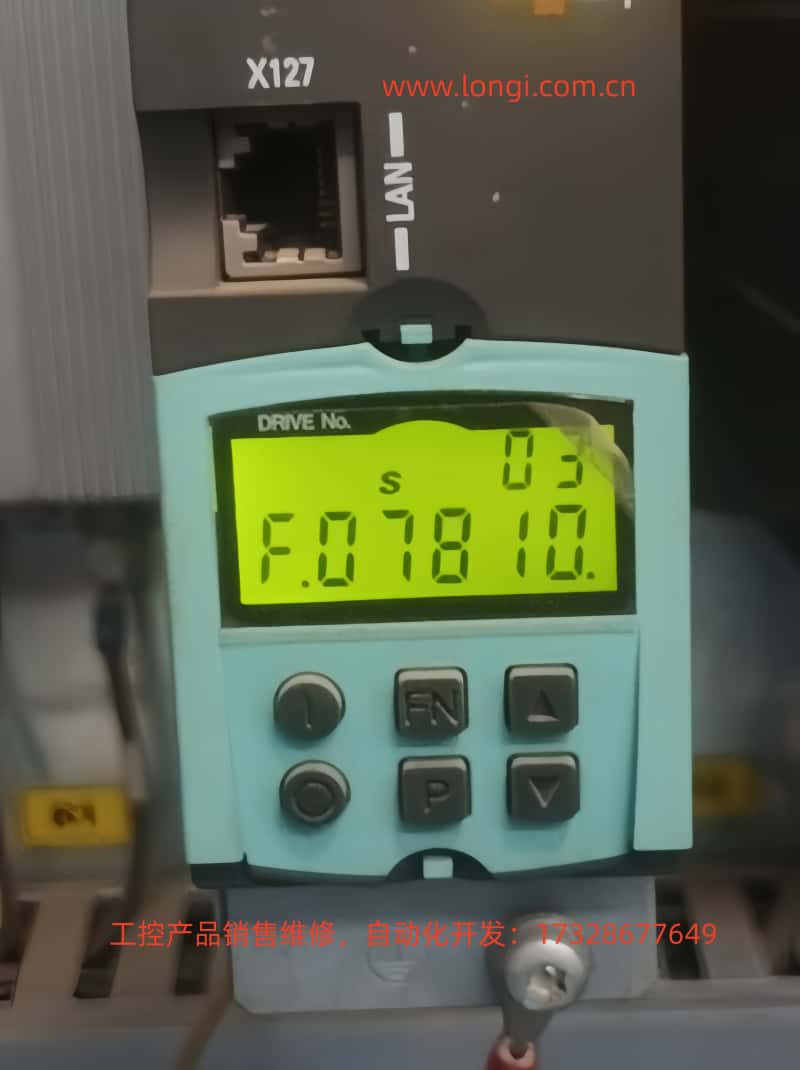

• 操作麵板顯示F07810代碼，驅動器無法使能脈衝。

• 係統日誌記錄相關報警，多軸配置中僅影響特定軸。

• 診斷參數：通過STARTER軟件查看p0205至r0209參數，若顯示無效值則確認EEPROM數據缺失。

四、診斷方法

1. 初步檢查：確認故障代碼和時間戳，查看曆史報警。

2. 電源和連接驗證：檢查電源穩定性及DRIVE-CLiQ電纜連接。

3. 軟件診斷：使用STARTER軟件讀取故障緩衝區，驗證EEPROM參數。

4. 硬件測試：檢查功率模塊外觀及EEPROM引腳電壓。

5. 交叉驗證：更換備用模塊測試，確認故障源。

6. 高級工具：運行EEPROM完整性檢查，記錄診斷過程。

五、解決方案

1. 立即確認：按操作麵板ACK鍵或軟件確認故障。

2. 電源重啟：完全斷電後重啟，嚐試自恢複。

3. 參數重置：重置工廠設置並重新加載項目文件。

4. EEPROM重編程：使用服務工具寫入額定數據（需授權）。

5. 模塊更換：更換功率單元，係統自動識別EEPROM數據。

6. 聯係支持：疑難問題尋求Siemens遠程診斷或現場服務。

六、預防策略

1. 設計優化：選擇耐環境模塊，確保良好接地和屏蔽。

2. 定期維護：每6個月檢查EEPROM參數和固件版本。

3. 備份管理：定期備份項目文件，升級固件前測試兼容性。

4. 環境控製：保持機櫃溫度<40°C，濕度<80%，安裝UPS。

5. 培訓與文檔：加強工程師培訓，建立標準操作程序（SOP）。

七、常見相關故障及其擴展

• F07800：功率單元缺失，解決通過重連DRIVE-CLiQ。

• F07815：功率單元代碼號不匹配，驗證序列號後更換。

• F30005：過電流，檢查電機數據及參數一致性。

• A07810：警告級版本，常先於F級故障出現。

八、案例研究

• 案例一：機床廠因雷擊導致電壓尖峰，引發F07810故障。更換功率模塊並安裝UPS後，故障率顯著降低。

• 案例二：印刷機頻繁固件升級導致EEPROM疲勞，通過備份策略實現零故障。

九、結論

F07810故障雖常見，但通過深入理解S120架構和EEPROM作用，結合係統化診斷方法和預防策略，可高效解決問題並保障係統穩定運行。未來，AI輔助診斷將進一步簡化故障處理流程，工程師需持續學習以適應技術演進。
