菱士達-LSD-A1000係列變頻器手冊的使用指南

目錄

1. 變頻器操作麵板功能介紹

• 1.1 操作麵板布局與按鍵說明

• 1.2 如何恢複參數出廠值設置

• 1.3 如何設置密碼和消除密碼

• 1.4 如何設置參數訪問限製

2. 端子正反轉控製與外部電位器給定頻率調速

• 2.1 端子正反轉控製的參數設置與接線

• 2.2 外部電位器給定頻率調速的參數設置與接線

3. 變頻器故障代碼及解決方案

• 3.1 常見故障代碼列表

• 3.2 故障原因分析與解決方案

4. 總結與注意事項

1. 變頻器操作麵板功能介紹

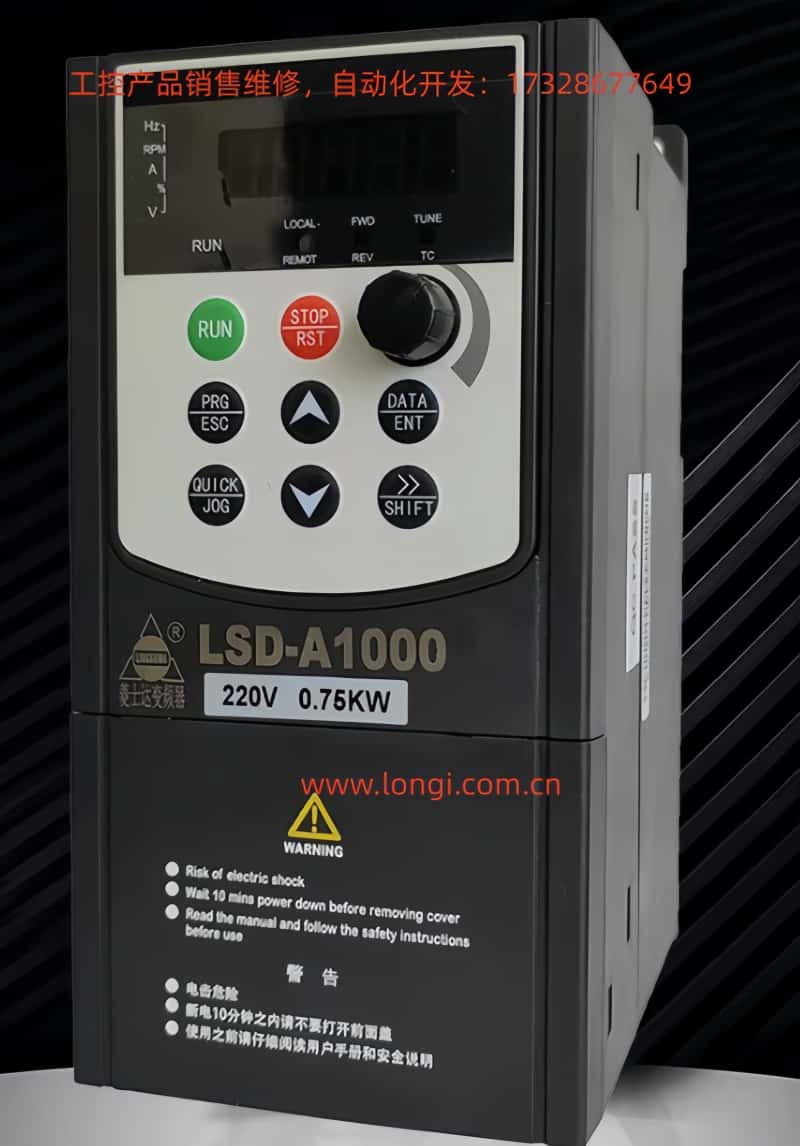

1.1 操作麵板布局與按鍵說明

菱士達-LSD-A1000係列變頻器的操作麵板集成了顯示屏和多個功能按鍵，方便用戶進行參數設置、狀態監控和故障排查。麵板布局如下：

LED 指示燈說明：

• RUN（紅色）：變頻器運行中。

• FWD/REV（紅色）：電機正轉/反轉狀態。

• LOCAL/REMOT（紅色）：本地/遠程控製模式。

• TC（紅色）：轉矩控製模式或故障狀態（閃爍表示故障）。

1.2 如何恢複參數出廠值設置

菱士達-LSD-A1000係列變頻器支持將所有參數恢複到出廠默認值，操作步驟如下：

1. 進入參數設置模式：

• 按下 PRG/ESC 鍵進入功能碼編輯狀態。

• 通過 △/▽ 鍵選擇 FA-11（產品號） 或 FA-12（軟件版本號） 確認當前版本。

2. 恢複出廠設置：

• 在停機狀態下，長按 PRG/ESC 鍵 5 秒以上，直到顯示屏出現 "rES" 提示。

• 按 DATA/ENT 鍵確認恢複出廠設置。

• 變頻器重啟後，所有參數恢複為默認值。

注意：

• 恢複出廠設置會清除所有用戶自定義參數，包括密碼、PID 參數等。

• 恢複後需重新設置電機參數（如額定電流、額定頻率等）。

1.3 如何設置密碼和消除密碼

為了防止未經授權的參數修改，菱士達-LSD-A1000支持密碼保護功能。

設置密碼：

1. 進入 FA-00（用戶密碼設置）：

• 按 PRG/ESC → 選擇 FA 組 → 選擇 FA-00。

• 輸入 5 位數密碼（默認為 00000）。

• 按 DATA/ENT 確認。

2. 啟用密碼保護：

• 0：關閉密碼保護。

• 1：開啟密碼保護。

• 進入 FA-01（密碼保護使能）：

消除密碼：

1. 輸入正確密碼：

• 進入參數設置時，係統提示輸入密碼。

• 輸入正確密碼後按 DATA/ENT 確認。

2. 忘記密碼時恢複：

• 長按 PRG/ESC 鍵 5 秒 恢複出廠設置（密碼重置為 00000）。

注意：

• 密碼設置後，修改關鍵參數（如 F3 組電機參數）需輸入密碼。

• 廠家密碼（用於高級參數）無法通過恢複出廠設置清除，需聯係廠家。

1.4 如何設置參數訪問限製

為了防止誤操作，可限製某些參數的修改權限：

1. 設置參數修改權限：

• ★：運行/停機均可修改。

• ☆：僅停機可修改。

• ●：僅讀取，不可修改（如故障記錄）。

• 功能碼中的 "更改" 列標記了參數的修改權限：

2. 鎖定關鍵參數：

• 進入 FA-00（用戶密碼） 設置密碼後，未輸入密碼時無法修改 F3 組（電機參數） 和 FC 組（PID 參數）。

3. 鎖定按鍵：

• 0：QUICK/JOG 鍵無效。

• 1：切換本地/遠程控製。

• 2-4：點動功能（防止誤操作）。

• 通過 FA-00（QUICK/JOG 鍵功能） 設置：

2. 端子正反轉控製與外部電位器給定頻率調速

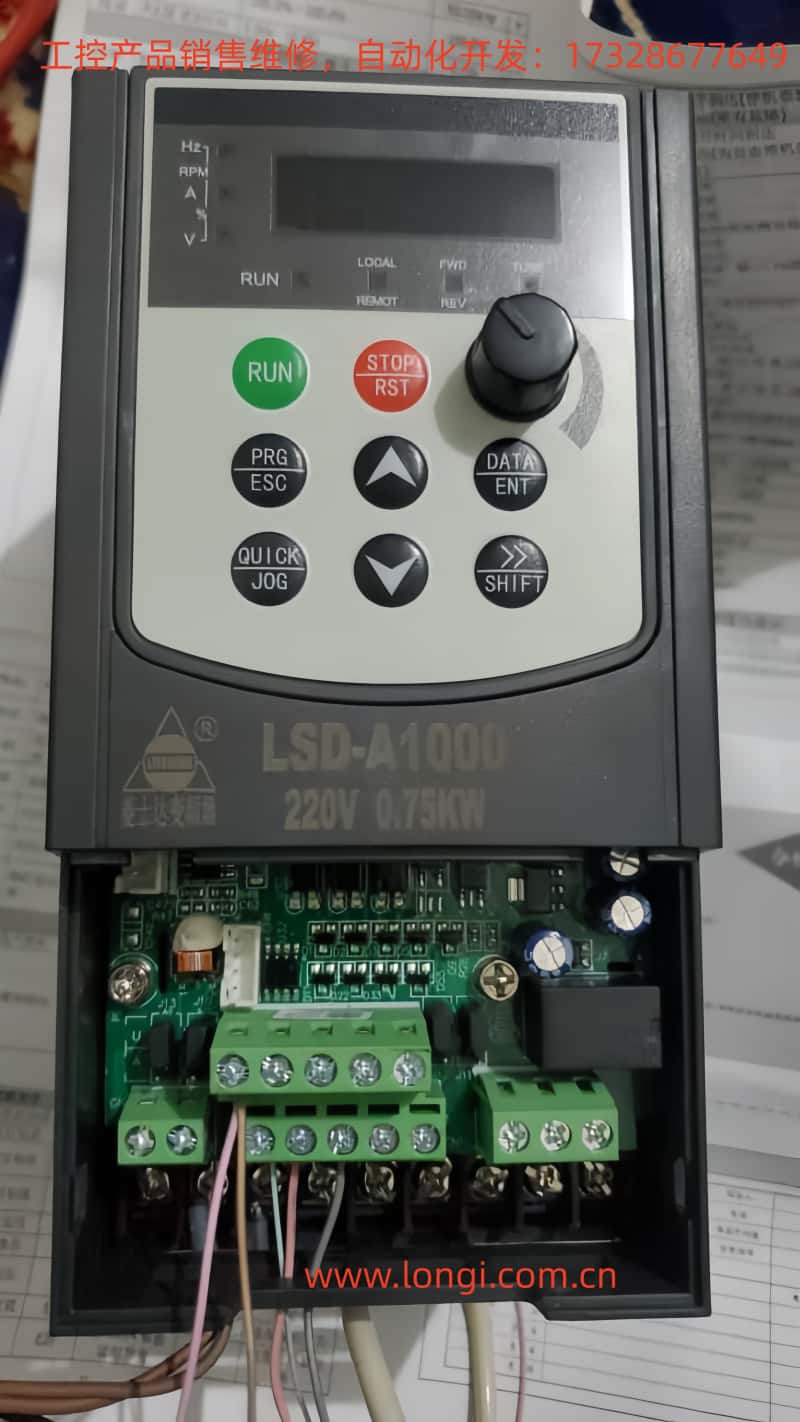

2.1 端子正反轉控製的參數設置與接線

菱士達-LSD-A1000支持通過 DI（數字輸入）端子 實現正反轉控製。

參數設置：

接線步驟：

1. 連接 DI1（正轉）和 DI2（反轉）：

• DI1 接 正轉按鈕 或 PLC 輸出。

• DI2 接 反轉按鈕 或 PLC 輸出。

• COM 接 24V-（公共端）。

2. 設置命令源：

• F0-21（命令源選擇）= 1（端子命令通道）。

3. 啟動測試：

• 接通 DI1，電機正轉。

• 接通 DI2，電機反轉。

注意：

• 確保 F1-06（停機方式）= 0（減速停車），避免突然停機。

• 如需 三線式控製（正轉/反轉/停止），設置 F6-11 = 2（三線式 1）。

2.2 外部電位器給定頻率調速的參數設置與接線

通過 AI1（模擬輸入） 實現外部電位器調速。

參數設置：

接線步驟：

1. 連接電位器：

• 電位器 中間腳 接 AI1。

• 電位器 一端 接 +10V（由變頻器提供）。

• 電位器 另一端 接 COM。

2. 設置頻率範圍：

• F0-09（最大頻率）= 50.00Hz。

• F0-12（下限頻率）= 0.00Hz。

3. 啟動測試：

• 旋轉電位器，輸出頻率隨電壓變化。

注意：

• 電位器阻值建議 5K-10KΩ。

• 如需 電流輸入（4-20mA），將 J13 短接 2-3。

3. 變頻器故障代碼及解決方案

3.1 常見故障代碼列表

3.2 故障原因分析與解決方案

E02（加速過電流）

• 原因：加速時間過短、負載慣性大。

• 解決：

• 增加 F0-13（加速時間 1）。

• 檢查電機是否堵轉。

E05（加速過電壓）

• 原因：電源電壓過高、製動單元未啟用。

• 解決：

• 檢查輸入電壓是否在 380V±10% 範圍內。

• 啟用 F1-14（能耗製動點） 並連接製動電阻。

E11（電機過載）

• 原因：電機過熱、散熱風扇故障。

• 解決：

• 檢查電機散熱是否正常。

• 調整 F8-01（電機過載保護增益）。

E12（輸入缺相）

• 原因：電源線鬆動、熔斷器燒斷。

• 解決：

• 檢查 R/S/T 端子是否接觸良好。

• 更換熔斷器。

E16（通訊異常）

• 原因：MODBUS 線路斷開、地址衝突。

• 解決：

• 檢查 RS485 線路連接。

• 確認 P0-01（通訊地址） 是否唯一。

4. 總結與注意事項

• 操作麵板：熟悉按鍵功能，合理設置密碼和參數限製。

• 端子控製：正確接線 DI/AI 端子，避免誤操作。

• 故障排查：根據故障代碼逐一檢查電源、負載、參數設置。

• 安全注意：

• 斷電後等待 10 分鍾 再進行維護。

• 避免在高溫、潮濕環境下使用。

結語菱士達-LSD-A1000係列變頻器功能強大，但需嚴格按照手冊操作。通過本指南，用戶可快速掌握基本操作、參數設置和故障排查方法，確保設備穩定運行。如遇複雜問題，建議聯係廠家技術支持。
