Allen-Bradley PowerFlex 400 係列變頻器在暖通空調（HVAC）行業應用廣泛，尤其在風機泵類場景中數量龐大，因此維修技術積累與故障定位經驗十分重要。變頻器連續運行多年後，內部風扇、低壓電容老化、電源紋波增大等問題易造成控製失效，其中風扇故障與驅動電源老化是高頻故障點。本文基於某台 PowerFlex 400 出現 FAULT 032：Fan Feedback Loss（風扇反饋丟失） 的真實案例，從多方麵進行係統論述。

一、故障背景與初步判斷

客戶送修的 Allen-Bradley PowerFlex 400 變頻器 上電自檢後運行失敗，鍵盤顯示屏報警：

FAULT 032Fan Fdbck Loss

該報警表示主板檢測到風扇控製輸出已啟動，但反饋信號未回傳或信號形態不合規。PowerFlex 400 的風扇多為三線或四線設計，除供電外還提供 Tach/FG 反饋信號（一般為開集電極脈衝輸出形式），變頻器通過采樣脈衝頻率判斷風扇轉速。若 MCU 在設定時間內未檢測到反饋變化，即觸發故障032。現場檢查發現風扇損壞，軸卡滯嚴重，轉速反饋無信號輸出，故障原因明確。

二、風扇修複與問題延伸

更換或修複風扇後，變頻器重新上電自檢通過，但維修工程師注意到控製板溫度區域散熱膠老化、電容頂部膨脹，於是繼續深度檢查。PowerFlex 400 采用分區供電結構，風扇故障長期運行可能導致控製板溫度升高，使低壓供電電路中的電容 ESR 增大、紋波惡化，造成驅動電壓漂移。因此，雖風扇報警消除，但潛在電源衰退風險需排查，否則變頻器在高負載或長時間運行時可能再次故障，甚至損壞 IGBT 驅動單元。

三、低壓電源驅動區電路結構解析

PowerFlex 400 控製板上一般存在如下低壓電源：

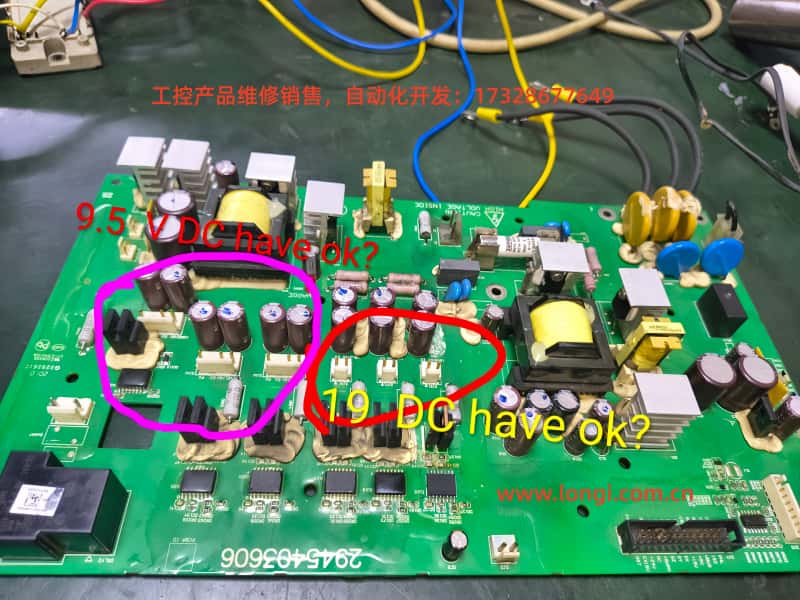

維修時工程師拆下驅動板，標注兩處重點電壓區域：

1. 左側粉色圈區域測得 9.5V DC

2. 中間紅色圈區域測得 19V DC

這兩個電壓是否合理、是否屬於正常工作範圍，需從穩壓結構、負載情況、電容健康狀態等角度綜合判斷。

四、測試數據技術分析

1. 關於 9.5V DC 測量結果

該區域緊鄰多顆小型濾波電容、肖特基整流器、三端穩壓器，屬低壓 DC 穩壓輸出區。正常情況下可能為：

• 9V 或 10V 穩壓輸出（對應 9.5V 屬正常容差）

• 也可能設計目標為 12V 但因電容老化壓降變大導致隻剩 9.5V

判定方法如下：

如果原設計應為 12V，則該變頻器在重載環境下可能間歇報警、驅動不穩，不能直接認為 9.5V 完全正常。
結論：9.5V 可接受，但需結合紋波與負載壓降進一步確認健康度，建議更換整區電容。

2. 關於 19V DC 測量結果

19V 出現在驅動電源區值得關注。PowerFlex 驅動側常見電壓：

• 15V、16V、18V 最為普遍

• 超過 19V 接近器件耐壓邊界，若繼續升高可能擊穿驅動光耦或門極電阻

若此處穩壓目標為 18V，那麽 19V 屬於偏高，可能原因包括：

1. 穩壓二極管參數漂移

2. 濾波電容衰老，致電源波峰拉升

3. 反饋采樣電阻失效

4. 無負載條件下電壓飆高常見，但帶載應回落

必須測試：

• 帶載後是否下降至 17±1V

• 波形是否存在尖峰

• 穩壓芯片溫度是否異常

結論：19V 工作雖不一定直接報錯，但長時間運行有潛在風險，應重點排查穩壓鏈與更換老化電容。

五、係統性維修建議流程

為確保維修長期可靠性，推薦按以下次序逐步處理：

Step 1：風扇反饋驗證（故障 032 核心）

如果脈衝頻率正常，故障 032 將不會再次出現。

Step 2：低壓電源深度檢測

1. 無負載/風扇負載/整機運行下分別測 9.5V、19V

2. 觀察電壓跌落、波動幅度

3. 假如電容頂部鼓包，建議整區更換（此板電容老化情況明顯）

經驗判斷：PowerFlex 工作多年，70%故障與電容有關，一次換新比逐顆檢測更經濟可靠。

Step 3：驅動電路健康評估

• 檢查 IGBT 驅動光耦是否老化

• 測試柵極波形上升沿下降沿是否對稱

• 若 19V 電壓下降能力差，應替換穩壓二極管與濾波電容

Step 4：恢複裝配、負載跑機測試

至少運行半小時驗證：

• 風扇反饋報警是否複現

• 驅動溫升情況是否正常

• 是否存在輸出波形毛刺/異常噪聲

通過後方可交付使用。

六、技術總結與經驗提煉

1. FAULT032 多為風扇損壞或反饋信號丟失引起
   修複風扇或恢複反饋信號路徑即可消除報警。

2. 風扇故障常與控製板溫升增加相伴
   風扇停轉後內部溫度升高，加速電容老化，電源電壓漂移可能緊隨出現。

3. 9.5V 與 19V 雖可工作，但需評估穩壓目標值
   特別是驅動區電壓偏高可能影響器件壽命，應測試紋波與帶載表現。

4. 預防性更換電容是提高維修成功率與可靠性的關鍵操作
   PowerFlex 控製板電容批量更換有助長期穩定運行。

5. 維修必須從風扇反饋→低壓電源→驅動鏈→整機烘機逐級推進
   避免僅解決表麵故障卻忽略根因，形成返修。

結語

本文基於 PowerFlex 400 風扇反饋報警與驅動電源異常電壓測試的真實維修案例，通過電壓測試判斷邏輯、穩壓電路分析、可接受工作範圍及故障延伸性解釋，從理論與實踐角度提供了一套可直接參考的完整維修方法。希望本文能為更多電氣維修工程師在處理類似變頻器故障時提供明確方向，提升診斷效率，減少拆裝次數，實現一次檢修成功的目標。
