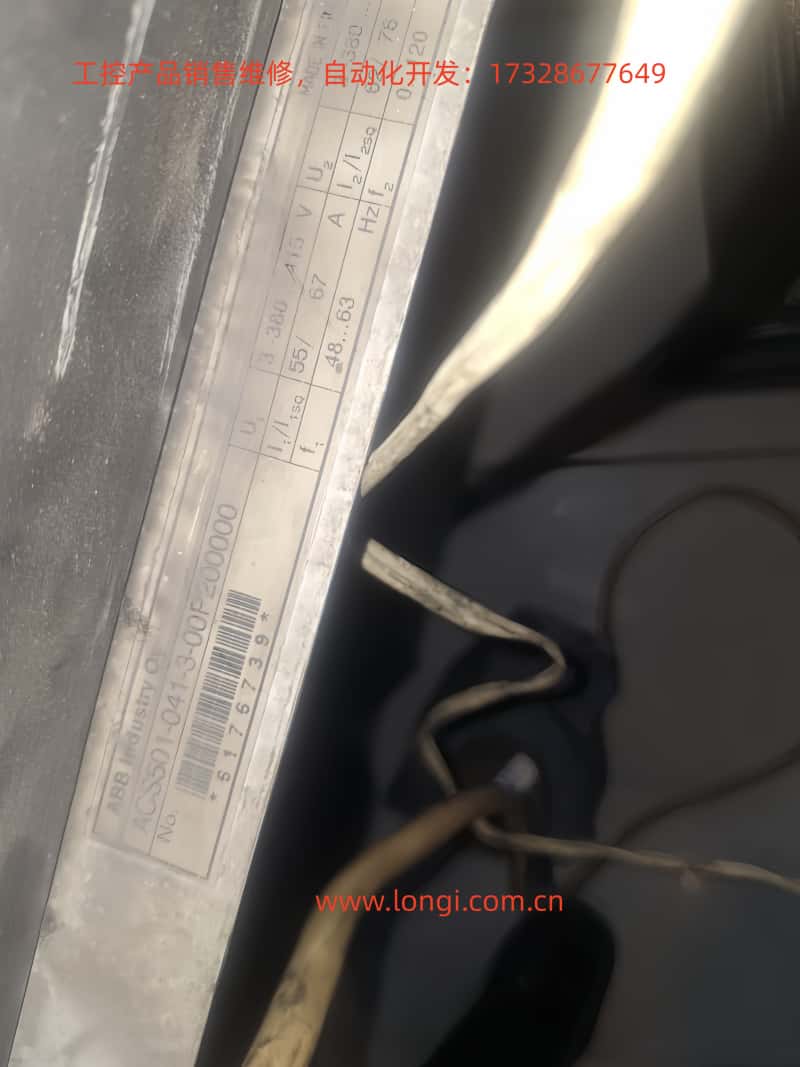

ABB ACS501/SAMI GS變頻器“22 Par Rest”故障深度解析與維修實戰指南

——兼論EEPROM參數存儲錯誤的診斷與修複策略

前言

在工業現場，ABB ACS501（SAMI GS）係列變頻器因穩定性高、結構成熟、抗工況複雜能力強，而被大量應用於風機、水泵、化工傳動及傳統生產線。然而，隨著設備服役年限增長，逐漸出現一類非常典型但風險較大的故障——參數存儲錯誤（Par Rest）、EEPROM寫入異常（EEPROM WR），表現為變頻器無法保存設定、開機自動報警、部分情況下無法運行。

其中 Fault 22 PAR REST 是現場維修中極高頻出現的一類曆史故障，若處理不當，可能導致參數丟失、控製邏輯紊亂、甚至設備無法投入使用。本文以真實案例為背景，對該故障機理、觸發原因、現場排查思路及徹底解決方式進行係統性分析，並結合維修人員視角給出可複製的方法論。

一、故障現象與報警含義解析

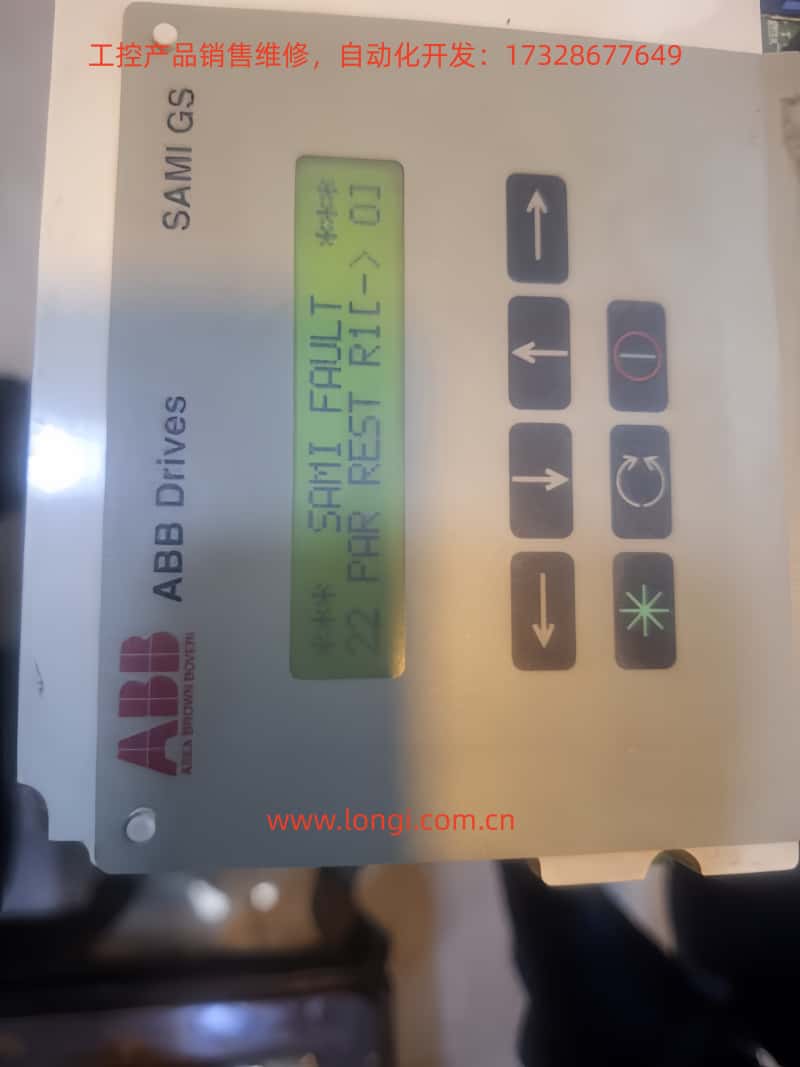

在案例中，設備上電後顯示：

SAMI FAULT
22 PAR REST R1(-)01

隨後可見：

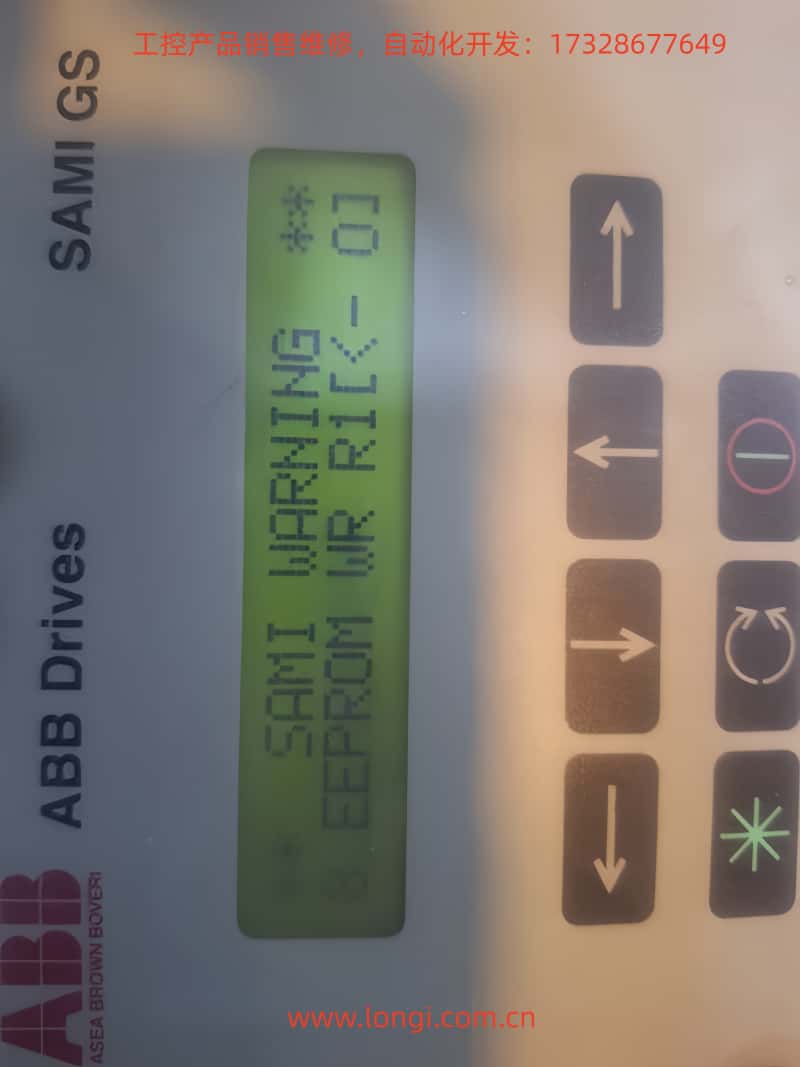

SAMI WARNING
8 EEPROM WR R1(-)01

同時，麵板循環提示 Fault 與 Warning，並阻止運行。

對照手冊可知：

這說明變頻器參數存儲區出現CRC校驗異常，即控製係統檢測到配置區數據不完整或被破壞，導致保護性停機。在多數情況下，該報警不是運行參數超限所致，而是屬於內部存儲結構損壞故障。

二、故障觸發的深層原因分析

從變頻器架構講，ACS501控製邏輯依賴內部EEPROM存儲運行參數、啟動參數、保護配置等。每次開機係統需讀取該信息，若CRC校驗失敗或讀寫失敗，即判定Par Rest錯誤。

結合維修經驗，常見成因可概括為五大類：

1. EEPROM老化導致寫入失敗

• 使用年限超過10年後最常見

• 可表現為參數可臨時修改但斷電即恢複原狀

2. 掉電過程未完成寫入，造成數據碎片化

• 生產現場電源波動、頻繁斷電、開關櫃接觸不良

• 寫入階段斷電＝數據不完整即報錯

3. 電氣環境惡劣、幹擾導致存取異常

• 接地不良、高頻幹擾、雷擊、電焊作業等

4. 主控板供電電壓紋波過大

• 5V電源濾波電容老化會直接影響I²C通信穩定性

5. 更換主板、操作不當導致參數與機型不匹配

• 例如錯誤導入其他機型參數包

綜上可以得出一個結論——22 Par Rest 本質不是運行錯誤，而是存儲區完整性失效引發的係統保護機製。

三、現場維修處置流程：從軟件修複到硬件重建

維修目標非常明確：恢複EEPROM可寫屬性、重建參數結構、清除CRC錯誤標識。

1. 軟件級修複（無需拆機，優先嚐試）

Step 1：嚐試官方複位流程

進入Start-up菜單 → C 應用恢複(APPLC RESTORE) = YES
保存 → 斷電1分鍾 → 上電

若故障消失，說明參數並未徹底損壞，僅部分校驗錯誤，係統已成功重寫結構。

Step 2：強製參數重建

1. B Application設為 Factory 工廠宏

2. C Restore = YES

3. 保存後斷電一分鍾，再次上電

4. 修改任意參數→保存→還原→保存，觀察寫入能力

如果修改後 斷電仍能保存，則存儲區已正常；若仍丟失，進入硬件方案。

2. 深度維修（硬件級處理）

流程如下：

2.1 檢測EEPROM通訊能力

• 示波器測 SDA/SCL波形

• I²C拉電阻是否斷值偏移（典型4.7k~10k）

• 觀察上電期間三次握手信號是否連續

若波形異常，需排查：

2.2 EEPROM重寫策略

若已無法讀取原數據，可采用三個路徑：

1. 寫入官方原始參數模板（適用常規風機/泵）

2. 從同型號變頻器克隆數據

3. 根據銘牌手動重建關鍵參數

需要記錄的重要參數：

這類機型參數體係簡單，恢複難度不高。

四、案例總結與經驗提煉

根據本次現場設備，可總結幾個核心判斷依據：

1. Fault 22 + EEPROM WR 同時出現＝存儲區基本受損

2. 恢複參數無效＝進入硬件維修階段

3. 若可寫入但斷電丟失＝EEPROM老化概率最高

4. 若通訊波形異常＝檢查5V、拉電阻、焊點

5. 修複後建議備份參數，為後續維護建立基準

維修順序建議按如下優先等級執行：

軟件恢複 → 參數重建 → EEPROM重寫 → 主板深度維修

遵循先易後難原則，極大提升維修效率，避免盲拆造成額外風險。

五、對維護人員的建議與預防措施

1. 避免頻繁斷電，盡量使用UPS供電

2. 大型工廠建議每年備份一次參數文件

3. 設備>10年可主動更換EEPROM與電源電容

4. 施工環境需確保良好接地與屏蔽

5. 若發現保存參數緩慢或偶發丟失，應視為早期信號，盡快檢修

變頻器故障不是突發，而是逐步累積導致的結果，提前預防遠比停產搶修成本低得多。

結語

ACS501/SAMI GS雖然屬於較老一代變頻器，但硬件可靠、結構清晰、可維修性強，儲存故障隻要方法正確，大多可成功修複。22 Par Rest並不是終局，而是給維修人員的一個信號——存儲係統需要維護了。

本文以技術案例為切入點，從邏輯診斷、機理剖析到修複策略逐層展開，最終形成可落地的現場維修方案。希望能為從事傳動維修、工廠設備運維、技術工程師提供深度參考。
