摘要

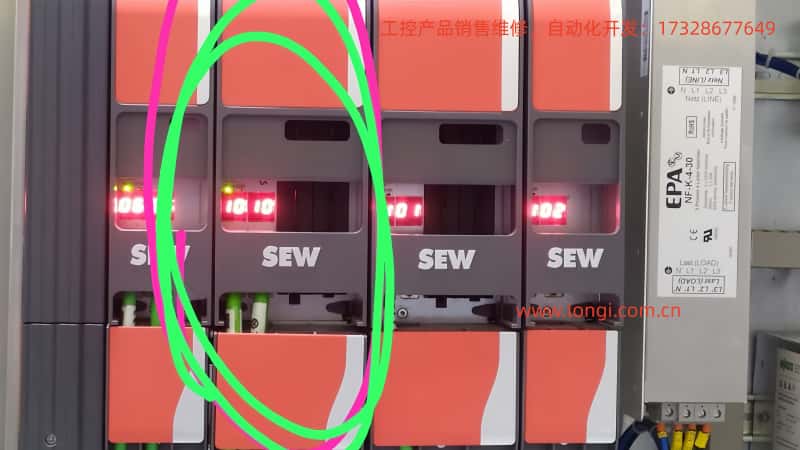

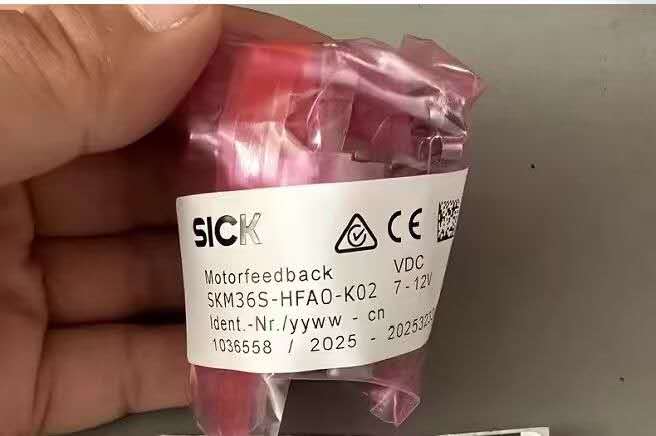

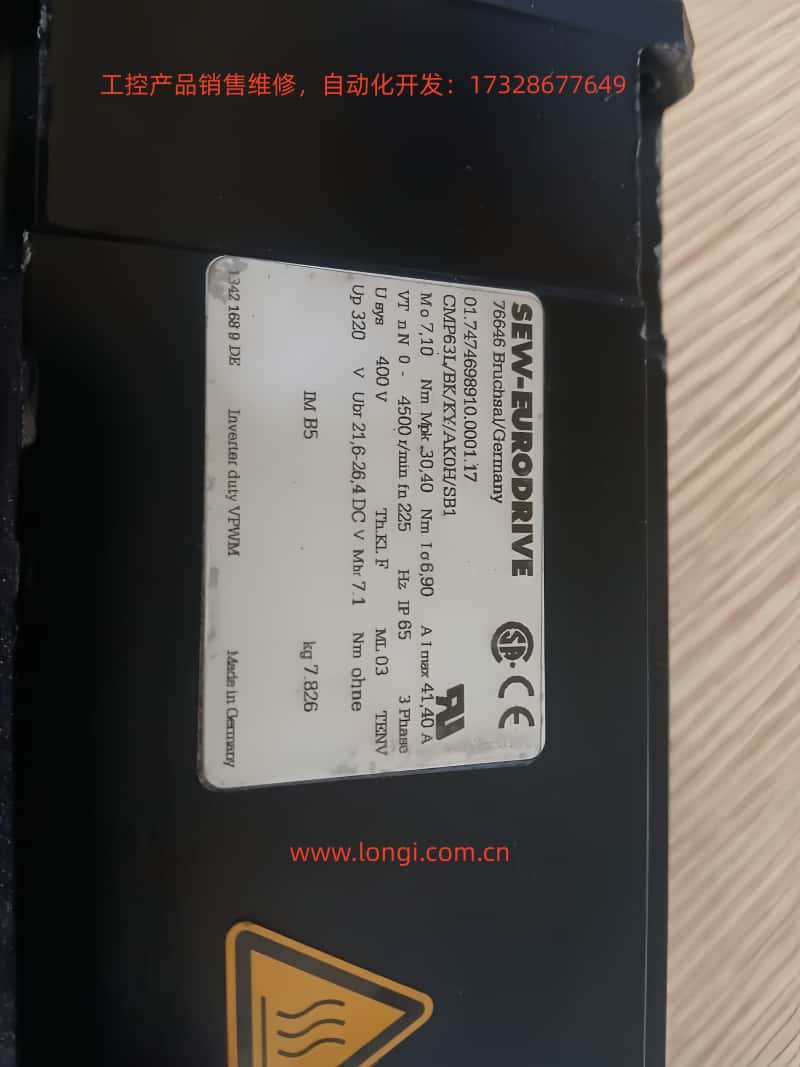

在工業自動化運動控製係統中，伺服驅動器故障代碼含義多樣。近期某現場案例中，SEW MOVIDRIVE® Generation C係列驅動器更換SICK編碼器後出現故障代碼10.10，該故障常被誤判為編碼器未校零點，實則為設定值循環時間不受支持/數據柔性層初始化錯誤，屬於參數層級配置衝突。本文從驅動平台結構、錯誤觸發機製等五個維度展開討論。

一、背景概述：為何故障10.10易被誤判

伺服係統更換編碼器後需重新建立電角度參考等，多數係統報錯與編碼器硬件直接相關，如13.xx表示編碼器丟失或反饋通道異常等。但本案例出現10.10（Setpoint Cycle Time unsupported / Data Flex Layer Init Error），該報警屬於控製周期同步機製異常，因編碼器更換常伴隨參數重載與驅動初始化，現場工程師易將編碼器關聯與報錯建立聯係而誤判。

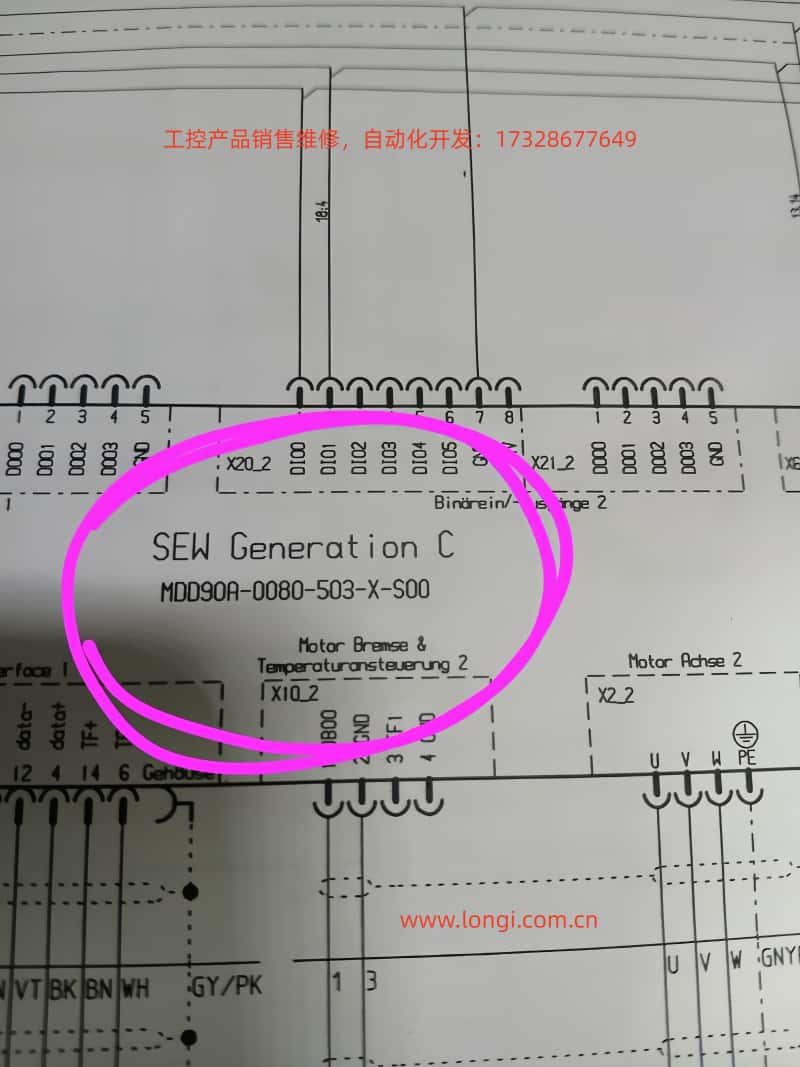

二、SEW MOVIDRIVE® Generation C係統架構與DFL說明

SEW MOVIDRIVE®采用多層數據處理體係，運動控製等參數通過DFL數據柔性層分發與同步。DFL負責管理驅動參數集加載與切換、對接總線周期、校驗運動設定周期、同步反饋數據與控製環。當運控設定周期超限或與硬件不匹配時，驅動將禁止輸出並觸發Error 10.10，以保護驅動器。

三、編碼器更換為何會間接觸發10.10

編碼器更換雖非10.10直接報警原因，但可能影響電角度、分辨率、協議、參數重寫、工程複位後周期同步等變量，導致驅動器檢測到舊運行周期方案無法適配當前硬件配置，需重新同步係統參數與周期設定，從而觸發10.10。

四、技術排查流程

Step 1：確認通訊周期與驅動支持範圍

進入控製器/軟件檢查Communication → Setpoint Cycle Time設置，確保在推薦區間內，如EtherCAT模式為250us - 2ms，若超界則恢複至受支持範圍。

Step 2：重新初始化DFL並刷新配置

執行Parameter → Data Flex Layer → ReInit，然後Save → Reboot Drive。

Step 3：執行電機與反饋重新匹配

進行Motor Commission → Encoder Calibration，Rotor Alignment / Commutation Identification。

Step 4：檢查關鍵控製參數是否矛盾

核對Encoder Type、Feedback Resolution、Motor Pole Pairs、Control Mode等參數，確保匹配，重設參數後執行Save + Reboot。

Step 5：若涉及上位機PLC，需同步周期

特別是EtherCAT/Profinet/Master Clock情況，確保PLC → Sync Cycle = Inverter Cycle，Clock Drift < 5%。

五、故障10.10可快速判斷的經驗規則

10.10不是編碼器壞，是驅動認為無法用當前周期安全工作。

六、最終結論

1. SEW Generation C MOVIDRIVE驅動出現10.10並非編碼器本體故障，而是係統設定周期或DFL初始化失敗導致。

2. 編碼器更換是誘因之一，本質為參數未適配、采樣與周期衝突。

3. 通過重新配置周期 → 重新初始化DFL → 編碼器與電角度校準可解決大多數現場案例。

4. 10類報警屬於應用停止級別，輸出級鎖定，必須處理後才能繼續運行。

七、工程建議

1. 更換編碼器必須執行零點/極對數校準，不要將10.10誤歸類為編碼器故障。

2. 係統調試形成標準檢查單元：反饋類型正確、分辨率匹配、控製周期滿足驅動硬件、DFL初始化成功、保存重啟後再驗證。

3. 若項目為高速總線伺服，推薦鎖定周期250 - 500us區間。

4. 發布前建議備份參數，避免二次維護重新走坑。
