引言：變頻器保護機製中的“安全紅線”

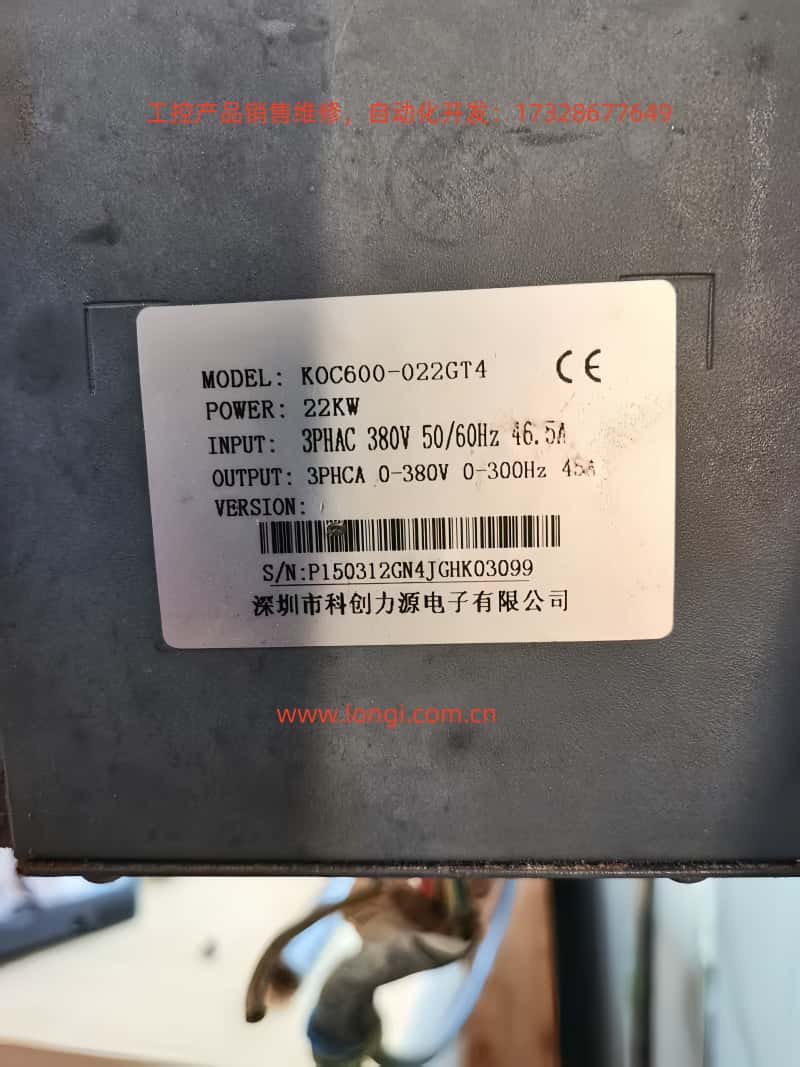

在現代工業自動化控製係統中，變頻器作為驅動電機的核心設備，其穩定性和安全性直接決定了整個生產線的運行效率。深圳市科創力源（KCLY）推出的 KOC600 係列高性能矢量變頻器，以其卓越的控製精度和豐富的保護功能被廣泛應用於各種複雜工況。

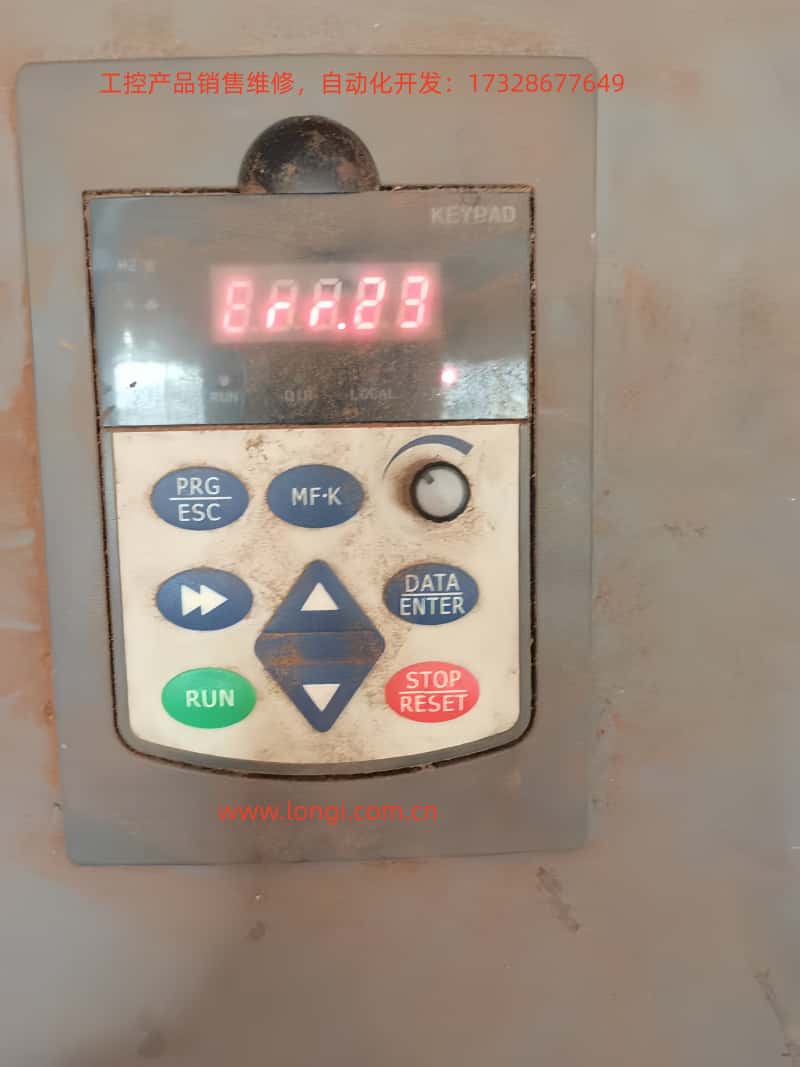

然而，在實際現場維護中，工程師偶爾會遇到變頻器報出 Err.23（輸出對地短路） 故障。特別是一種極具迷惑性的現象：變頻器在啟動初期一切正常，但在運行一段時間後突然報出 Err.23 停機。這種“動態故障”不僅考驗著技術人員的排查能力，也對生產連續性提出了挑戰。本文將結合 KOC600 手冊的底層邏輯，深度剖析該故障的形成機製、診斷方法及根治策略。

第一章：透視 Err.23——輸出對地短路的技術邏輯

1.1 什麽是輸出對地短路？

根據 KOC600 手冊的定義，Err.23 故障是指變頻器的輸出端（U、V、W）與大地（PE）之間形成了非預期的電流通路。

在正常狀態下，變頻器輸出的三相電流應該是平衡的，根據基爾霍夫電流定律，三相電流的矢量和應接近於零（$\vec{I_u} + \vec{I_v} + \vec{I_w} \approx 0$）。一旦某相或多相對大地發生漏電或短路，平衡被打破，變頻器內部的霍爾電流傳感器會捕捉到這個剩餘電流。當該電流超過變頻器設定的安全閾值時，控製板會立即封鎖 PWM 脈衝輸出，並彈出 Err.23 故障代碼，以保護內部的 IGBT 功率模塊免遭損毀。

1.2 KOC600 的檢測閾值

KOC600 係列作為矢量變頻器，其電流檢測精度極高。Err.23 的觸發通常是由於瞬時對地漏電流過大。這種保護通常是微秒級的響應，旨在防止嚴重的弧光短路或電機繞組徹底擊穿。

第二章：深度剖析——為何會“運行一段時間”才報錯？

當變頻器不是一上電就報錯，而是運行幾分鍾甚至幾小時後才報錯時，這通常意味著故障並非“硬短路”，而是由以下幾個動態因素驅動的：

2.1 熱誘發絕緣性能退化（Thermal Degradation）

這是最常見的原因。電機繞組或輸出電纜在運行過程中會發熱。

• 物理機製：某些電機的繞組絕緣層可能存在微小裂紋。在冷機狀態下，這些裂紋處的絕緣電阻尚能支撐；但隨著電機運行溫度升高，絕緣材料發生熱膨脹，或者絕緣層表麵的水分受熱蒸發產生高壓氣團，可能導致絕緣性能瞬間下降，形成對地閃絡。

• 表現形式：故障通常發生在電機達到額定負載或運行一段時間（熱平衡後）。

2.2 電纜分布電容導致的累積漏電流（Capacitive Leakage）

• 物理機製：變頻器輸出的是高頻 PWM 波。輸出電纜與大地之間天然存在分布電容。電纜越長，分布電容越大。

• 漏電流計算公式：$I = C \cdot \frac{dv}{dt}$。

  隨著運行時間的增加，如果環境濕度變化或者變頻器載波頻率設置較高，高頻漏電流會不斷衝擊對地保護電路。在某些特定頻率點，係統可能發生共振，導致瞬間漏電流峰值超過 Err.23 的動作閾值。

2.3 環境因素：結露與碳化積塵

• 物理機製：在潮濕環境下，變頻器運行產生的溫差可能導致電機接線盒內部產生冷凝水。

• 表現形式：初期運行正常，但隨著水分在接線端子與外殼間累積，或者接線盒內的積塵因潮濕而導電，最終觸發對地短路故障。

2.4 變頻器內部硬件的熱漂移

• 物理機製：變頻器內部集成的電流傳感器（霍爾元件）及相關的運算放大器電路，如果質量不穩定或長期在高溫環境下工作，可能會產生“零點漂移”。

• 表現形式：即使實際漏電流沒有增加，但因為傳感器隨溫度升高而產生的誤差，導致控製電路誤判為 Err.23。

第三章：現場診斷的“五步法”實戰流程

麵對 Err.23，盲目更換變頻器往往不能解決問題。必須遵循科學的診斷流程：

第一步：故障現場數據核查（bC 參數組）

KOC600 提供了強大的故障記錄功能。報錯後不要立即複位，先進入 bC 組參數：

1. bC-03：查看故障時的輸出頻率。如果發生在低頻，可能是由於啟動轉矩補償過大導致漏電敏感；如果在高頻，則更傾向於分布電容影響。

2. bC-04：查看故障時的輸出電流。判斷故障發生時是否伴隨有過載現象。

3. bC-05：查看故障時的母線電壓。母線電壓異常波動有時也會誘發電流傳感器誤動作。

第二步：空載剝離測試（斷開電機線）

這是判斷故障範圍在“機內”還是“機外”的最直接手段。

• 操作：拆除變頻器 U/V/W 端的全部連線。

• 結論：

• 依然報 Err.23：說明變頻器內部硬件損壞（IGBT 擊穿或電流傳感器失效），需要返廠。

• 不再報錯：說明變頻器本身正常，故障源在輸出電纜或電機。

第三步：靜態絕緣搖測（搖表測試）

• 操作：使用 500V 兆歐表 分別測量電機三相繞組對地的電阻。

• 標準：對於 380V 電機，對地電阻應 > 5MΩ。如果電阻低於 1MΩ，說明絕緣已嚴重退化。

• 特別注意：搖測時務必將電機線從變頻器上斷開，否則會擊穿變頻器功率模塊。

第四步：接線盒與電纜外觀排查

• 要點：打開電機接線盒，檢查是否有焦糊味、進水痕跡、連接螺絲鬆動或接線柱觸碰外殼。

• 電纜：檢查穿線管內是否有積水，電纜護套是否有磨損（特別是彎折部位）。

第五步：動態排除法

如果靜態測量正常，但運行報錯，可嚐試更換一根臨時電纜或另一台備用電機進行對比實驗，通過“替換法”最終鎖定元凶。

第四章：針對 KOC600 係列的進階優化方案

如果排除了硬短路，通過參數優化往往能解決因漏電流、幹擾引起的“動態報錯”。

4.1 調整載波頻率（b0-11 參數）

載波頻率越高，電纜對地產生的漏電流就越大。

• 優化方向：適當降低載波頻率。

• 效果：雖然電機電磁噪音會稍微增大，但能顯著減少對地分布電容的充放電電流，從而消除 Err.23 的誤保護。

4.2 調整加減速時間（b0-13, b0-14）

如果故障發生在加速過程中，可能是由於電流劇烈波動引發的誤報。

• 優化方向：延長加速時間，使電流平穩過渡。

4.3 抑製高頻漏電的硬件手段

如果電纜長度超過 50 米且必須使用高頻運行：

1. 輸出電抗器（Output Reactor）：在變頻器與電機間串聯電抗器。它能平滑 PWM 波形的 $dv/dt$，顯著抑製對地漏電流。

2. 零序電抗器（Ferrite Core）：在輸出三根相線上套上鐵氧體磁環，抑製高頻共模電流。

4.4 接地係統（PE）優化

KOC600 對接地要求較高。

• 標準接地：變頻器的接地端子必須獨立接地，且接地電阻應小於 10Ω。

• 共地幹擾：嚴禁將變頻器的接地線與大電流焊接設備的接地線混接，防止地電位波動幹擾電流采樣電路。

第五章：預防性維護與全壽命管理

為了避免 Err.23 的再次發生，企業應建立規範的維護製度：

1. 環境溫控：確保電控櫃通風良好。高溫不僅縮短電容壽命，更會加速電機繞組絕緣層的老化。

2. 定期除塵：變頻器內部積塵（特別是含有金屬粉塵或吸潮粉塵）會導致電路板爬電距離不足，引發虛假的對地短路報警。

3. 周期巡檢記錄：建立電機絕緣檔案，每季度記錄一次電機的對地絕緣電阻，通過趨勢圖提前預判電機失效時間。

4. 選型冗餘：對於環境惡劣（如化工廠、水泥廠）的應用，建議選型時將變頻器功率放大一檔，以增強其承受電流波動的抗幹擾能力。

結語：嚴謹邏輯是解決問題的關鍵

Err.23 故障並非洪水猛獸，它是 KOC600 變頻器對自身及電機的一種高度責任保護。麵對“運行一段時間後報錯”的複雜場景，技術人員應通過 “數據分析、空載剝離、絕緣搖測、參數調整、硬件抑製” 這套標準化的邏輯閉環進行處理。

在實際操作中，始終牢記：安全第一。進行任何接線更改或測量前，務必確認母線指示燈（CHARGE 燈）熄滅，這是每一位合格自動化工程師的職業準則。
