引言
伺服驅動器作為工業自動化設備的核心控製部件，其通訊鏈路的穩定性直接影響設備的運行效率與生產連續性。海邁克（HiMEC）HI2xx係列伺服驅動器憑借高性價比、易用性等特點，廣泛應用於機床、機器人、包裝機械等領域。然而，在實際應用中，操作器與主板通訊中斷引發的“ERCON”故障（閃爍顯示）是常見問題之一，若無法及時排查解決，可能導致設備停機、生產停滯。本文基於HI2xx係列驅動器的硬件架構與通訊機製，深度解析ERCON故障的成因，並提供分步解決指南與預防措施，助力技術人員快速定位問題、恢複設備運行。
一、ERCON故障概述
1.1 故障定義

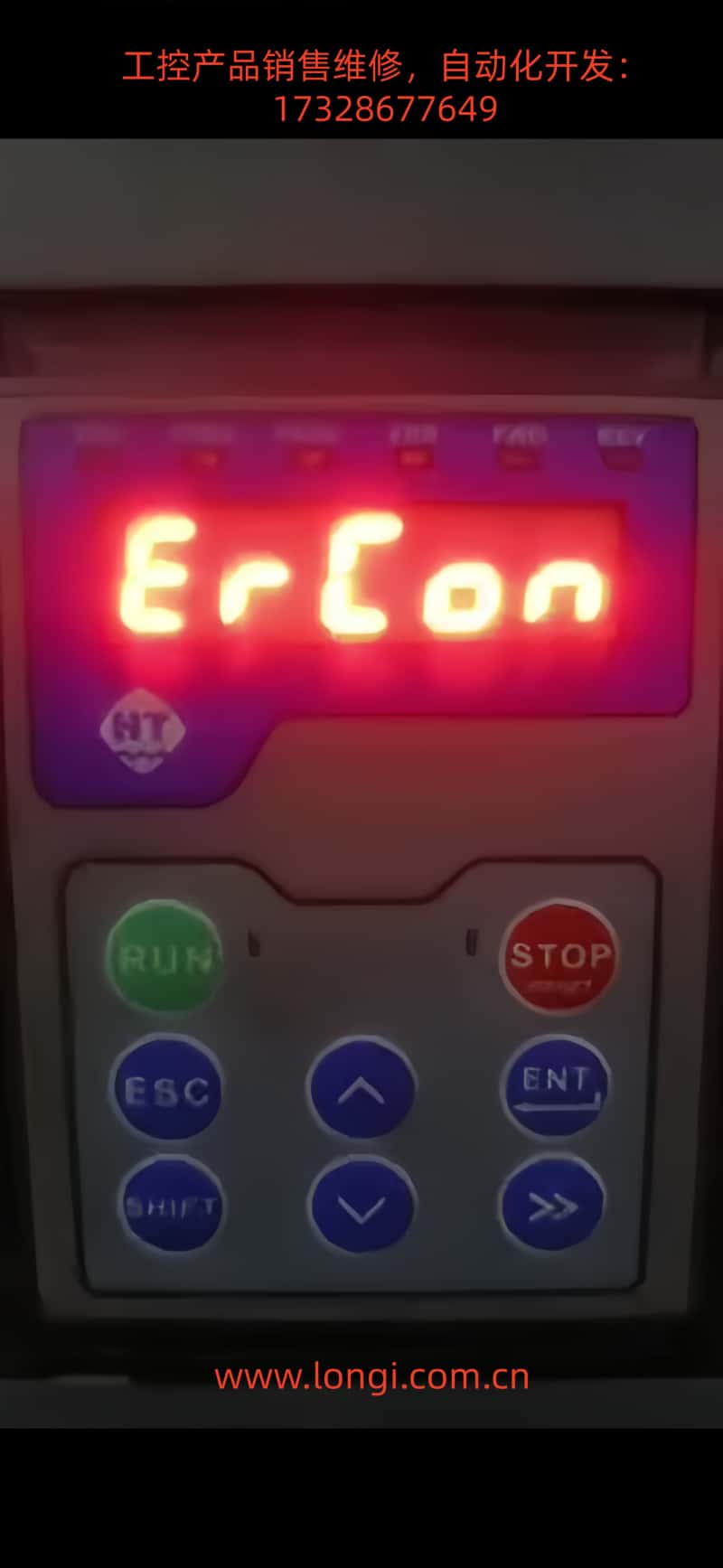

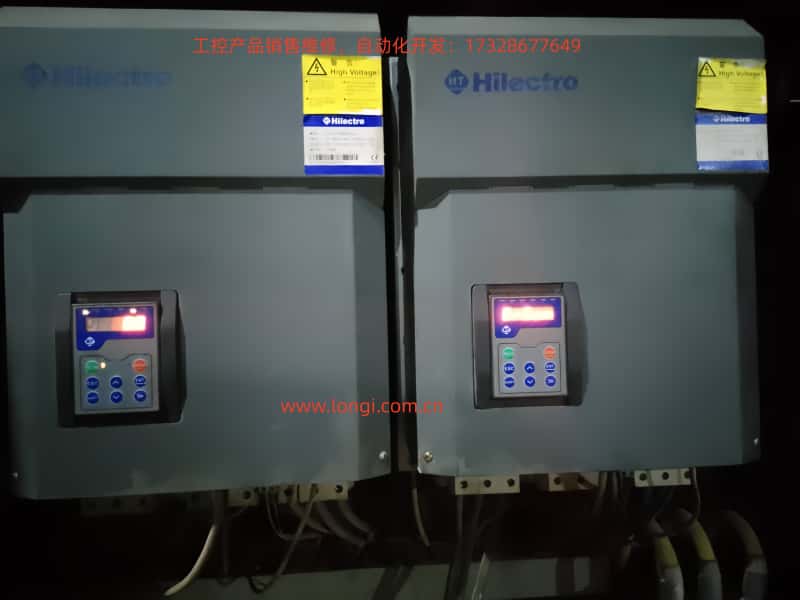

ERCON（Error Communication）是海邁克HI2xx係列驅動器的通訊故障代碼，特指操作器（如驅動器麵板、手持編程器）與主板（主控製板）之間的通訊鏈路中斷。當通訊鏈路出現異常時，操作器會觸發通訊報警，並以閃爍方式顯示“ERCON”，提示用戶需立即檢查通訊係統。
1.2 故障影響
操作器無法接收主板的狀態信息（如電機轉速、扭矩、報警代碼）；
無法向主板發送控製指令（如啟動、停止、參數修改）；
驅動器進入保護模式，無法正常驅動電機運行，嚴重時導致設備停機。
二、故障原因深度分析
HI2xx係列驅動器的通訊鏈路由操作器、通訊線、主板接口三部分組成（如圖1所示），任一環節異常均可能引發ERCON故障。以下是具體成因的拆解：
2.1 通訊線故障（最常見原因）
通訊線是連接操作器與主板的“信號橋梁”，其故障占ERCON故障的60%以上，具體包括：
物理損傷：通訊線因長期振動、彎折導致內部導線斷裂（如排線的銅箔斷裂）；
連接鬆動：插頭與插座因震動、插拔次數過多導致接觸不良（如排針與排母的咬合力度下降）；
電磁幹擾：通訊線未采用屏蔽線，或與動力線（如電機電纜）平行敷設，導致電磁信號幹擾通訊（如RS485通訊的差分信號被噪聲淹沒）；
老化：通訊線的絕緣層因高溫、潮濕環境老化，導致導線短路或信號衰減。
2.2 接口故障
操作器或主板的通訊接口是鏈路的“節點”，其故障占比約30%，具體包括：
針腳損壞：接口的針腳（如排針、DB9接口的針腳）因插拔蠻力、震動導致彎曲、斷裂（如排針的針腳被壓歪，無法與排母接觸）；
氧化/汙染：接口暴露在潮濕、多塵環境中，針腳表麵形成氧化層（如銅針腳氧化成黑色），或接口內進入灰塵、油汙，導致接觸電阻增大，信號無法傳輸；
鎖扣失效：通訊線插頭的鎖扣（如排線的卡扣）因老化斷裂，導致插頭無法固定，接觸不良。
2.3 設備本身故障
操作器或主板的內部通訊電路故障占比約10%，具體包括：
操作器故障：操作器的通訊芯片（如RS485收發器）損壞，無法發送/接收信號；
主板故障：主板的通訊接口電路（如UART、RS485電路）故障（如電容擊穿、電阻燒毀），導致信號無法處理；
固件不兼容：操作器或主板的固件版本不匹配（如操作器固件升級後，與舊版本主板的通訊協議不兼容），導致通訊中斷。
2.4 環境因素
溫度過高：驅動器工作環境溫度超過額定範圍（如HI2xx係列的工作溫度為0~45℃），導致通訊線的絕緣層軟化，或接口針腳的焊接點鬆動；
濕度過大：環境濕度超過85%，導致接口針腳氧化加速，或通訊線的絕緣電阻下降（如導線間的絕緣電阻從10MΩ降至1MΩ以下，信號衰減嚴重）；
振動：設備長期運行在高振動環境中（如衝床、振動台），導致通訊線的插頭鬆動、內部導線斷裂。
三、ERCON故障分步解決指南
以下解決步驟按“從易到難、從外到內”的原則設計，技術人員可逐步排查，避免盲目拆解設備。
3.1 步驟1：斷電與初步檢查
操作目的：確保安全，避免帶電操作損壞設備；初步定位故障範圍。
操作細節：
斷電：關閉驅動器的電源開關（如斷路器），並拔掉電源插頭，等待5分鍾（讓驅動器內部電容放電完畢）；
目視檢查：
檢查通訊線的外觀：是否有明顯的斷裂、彎折、絕緣層破損（如排線的銅箔露出）；
檢查插頭與插座的連接：是否鬆動（如排線插頭未完全插入排母）；
檢查操作器與主板的接口：是否有灰塵、油汙（如接口內有黑色灰塵）；
重新插拔通訊線：
鬆開通訊線插頭的鎖扣（如排線的卡扣），緩慢拔出插頭；
檢查插頭的針腳：是否有彎曲、斷裂（如排針的針腳被壓歪）；
用毛刷清理插頭與插座的灰塵，然後重新插入插頭，確保鎖扣扣緊（如排線的卡扣完全卡住）。
注意事項：
3.2 步驟2：通訊線通斷測試
操作目的：驗證通訊線是否內部斷裂，排除導線故障。
操作細節：
準備工具：萬用表（調至“通斷檔”或“電阻檔”）；
測試方法：
將通訊線的兩端分別連接到操作器與主板的接口（如排線的兩端分別插入操作器與主板的排母）；
用萬用表的表筆接觸通訊線的對應針腳（如排線的第1針與第1針、第2針與第2針……）；
若萬用表顯示“導通”（電阻值小於1Ω），說明該導線正常；若顯示“不導通”（電阻值無窮大），說明該導線斷裂。
示例：
注意事項：
3.3 步驟3：接口檢查與清理
操作目的：排除接口針腳損壞、氧化、汙染導致的接觸不良。
操作細節：
檢查針腳：
用放大鏡觀察接口的針腳（如排母的針腳）：是否有彎曲、斷裂（如排母的針腳被壓歪）；
若針腳彎曲，用鑷子緩慢調整針腳至垂直位置（避免用力過猛導致針腳斷裂）；
若針腳斷裂，需更換接口（如排母）或主板（若針腳焊接在主板上）。
清理氧化層與灰塵：
注意事項：
3.4 步驟4：更換通訊線
操作目的：排除通訊線本身的故障（如內部斷裂、老化）。
操作細節：
選擇通訊線：
更換方法：
斷開舊通訊線的兩端（操作器側與主板側）；
將新通訊線的兩端分別插入操作器與主板的接口，確保鎖扣扣緊；
上電測試：若ERCON故障消失，說明通訊線故障已解決。
注意事項：
3.5 步驟5：操作器與主板的固件檢查
操作目的：排除固件不兼容導致的通訊故障。
操作細節：
查看固件版本：
升級固件：
注意事項：
3.6 步驟6：主板與操作器的硬件檢測
操作目的：排除操作器或主板本身的硬件故障（如通訊電路損壞）。
操作細節：
替換法測試：
電路檢測：
用萬用表檢測主板通訊接口的電壓（如RS485接口的電壓：正常情況下，A+與B-之間的電壓為1~5V）；
用示波器檢測通訊信號（如RS485的差分信號：正常情況下，信號波形清晰，無噪聲）；
若電壓或信號異常，需維修或更換主板（如更換通訊電路的芯片、電阻）。
注意事項：
四、ERCON故障預防措施
4.1 定期檢查通訊鏈路
每周檢查：目視檢查通訊線的連接是否鬆動、外觀是否有損傷（如排線的銅箔斷裂）；
每月檢查：用萬用表測試通訊線的通斷（避免內部導線斷裂）；
每季度檢查：清理操作器與主板接口的灰塵、氧化層（避免接觸不良）。
4.2 環境維護
溫度控製：確保驅動器工作環境溫度在0~45℃之間（如安裝散熱風扇、避免陽光直射）；
濕度控製：確保環境濕度在40%~85%之間（如安裝除濕機、避免設備淋雨）；
振動防護：將驅動器安裝在振動較小的位置（如用減震墊固定設備），避免通訊線因振動斷裂。
4.3 規範操作
插拔通訊線：需對準針腳位置，避免蠻力（如用鎖扣固定，避免拉斷針腳）；
固件升級：需按照廠家指南操作，避免升級失敗（如備份參數、使用穩定的電源）；
避免電磁幹擾：通訊線需與動力線（如電機電纜）分開敷設（如間距大於30cm），或采用屏蔽通訊線（屏蔽層需接地）。
4.4 備件管理
五、案例分析
5.1 故障現象
某包裝機械工廠的HI200-01驅動器（控製一台包裝機的送料電機）上電後，操作器閃爍顯示“ERCON”，無法啟動電機。
5.2 排查過程
步驟1：斷電後重新插拔通訊線，故障依舊；
步驟2：用萬用表測試通訊線的通斷，發現第3針與第3針不導通（內部導線斷裂）；
步驟3：更換原廠通訊線（HI2-CABLE-01），上電後ERCON故障消失，操作器顯示正常。
5.3 故障原因
通訊線因長期振動（包裝機運行時的震動）導致內部導線斷裂，通訊鏈路中斷。
5.4 解決結果
更換通訊線後，設備恢複正常運行，未再出現ERCON故障。
六、總結
ERCON故障是海邁克HI2xx係列驅動器的常見通訊故障，其核心原因是通訊鏈路中斷。技術人員可通過“斷電檢查→通訊線測試→接口清理→更換通訊線→固件檢查→硬件檢測”的分步排查，快速定位問題並解決。同時，通過定期檢查、環境維護、規範操作等預防措施，可有效降低ERCON故障的發生概率，保障設備的穩定運行。
本文提供的解決指南與預防措施，不僅適用於HI2xx係列驅動器，也可為其他品牌伺服驅動器的通訊故障排查提供參考。技術人員在實際應用中，需結合設備的具體情況（如環境、使用頻率）靈活調整排查步驟，確保快速恢複設備運行。
