博匯之能變頻器E200係列手冊的使用指南

前言

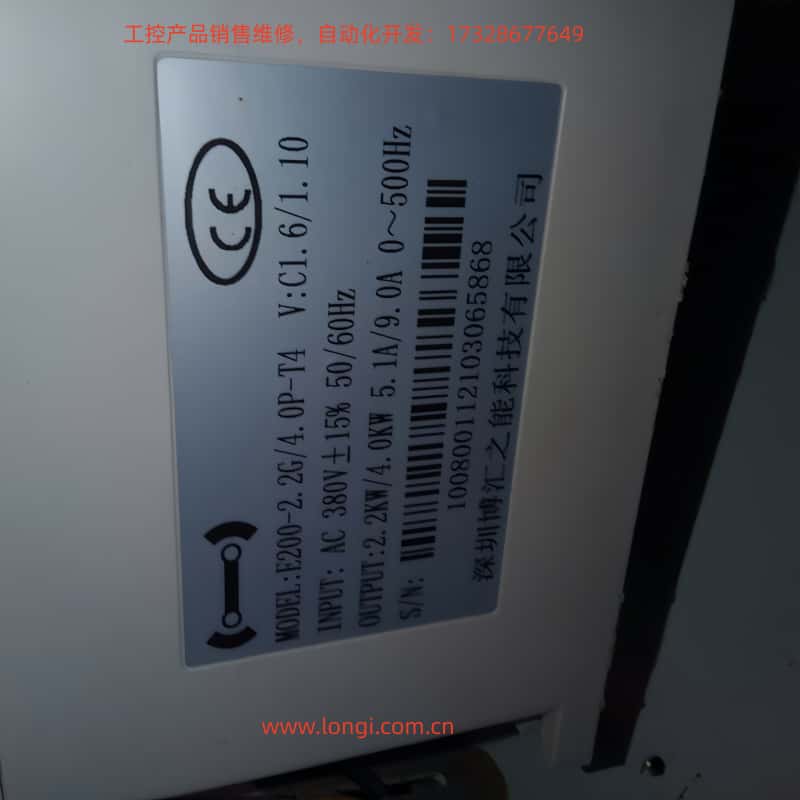

博匯之能E200係列變頻器是一款高性能、高可靠性的電流矢量變頻器，廣泛應用於風機、水泵、紡織、機床、包裝、食品等自動化生產設備。其支持VF控製、開環矢量控製和閉環矢量控製，並具備豐富的功能，如簡易PLC、內置PID、多段速控製、高速脈衝輸入等。本文將詳細介紹E200係列變頻器的操作麵板功能、參數設置、外部控製接線及故障處理方法，幫助用戶快速掌握其使用技巧。

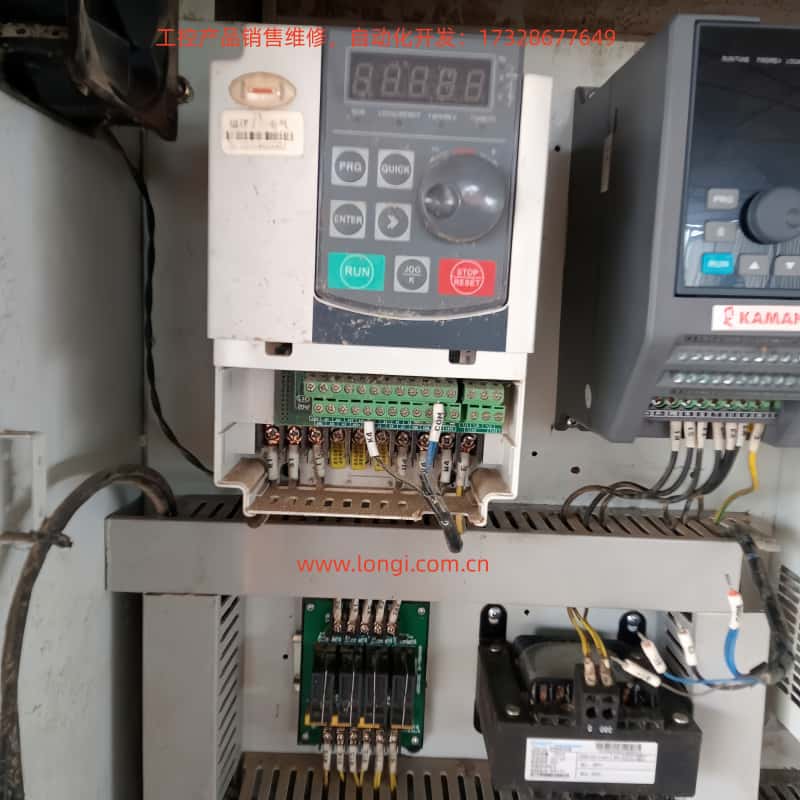

一、操作麵板功能介紹

E200係列變頻器的操作麵板集成了多種功能，包括參數設置、運行監控、故障查詢等。主要功能如下：

1.1 麵板按鍵功能

• RUN（運行）鍵：啟動變頻器運行。

• STOP/RESET（停止/複位）鍵：停止變頻器運行或複位故障。

• MODE（模式）鍵：切換參數設置模式和運行監控模式。

• UP/DOWN（上/下）鍵：調整參數值或瀏覽菜單。

• ENTER（確認）鍵：確認參數設置或進入子菜單。

• JOG（點動）鍵：用於點動運行或切換命令源。

1.2 顯示屏功能

顯示屏可實時顯示運行頻率、設定頻率、母線電壓、輸出電流、故障代碼等信息。用戶可通過**F0-00**參數設置顯示內容。

二、參數設置與管理

2.1 恢複出廠參數設置

若需將變頻器參數恢複至出廠默認值，可通過F0-47參數實現：

• F0-47 = 1001：恢複出廠參數（不包括電機參數）。

• F0-47 = 1002：複位記錄信息。

操作步驟：

1. 按MODE鍵進入參數設置模式。

2. 通過UP/DOWN鍵找到F0-47。

3. 按ENTER鍵，輸入1001或1002。

4. 按ENTER鍵確認，變頻器將自動重啟並恢複出廠設置。

2.2 設置密碼和消除密碼

為了防止未經授權的參數修改，E200支持參數密碼保護功能：

• 設置密碼：

1. 進入**F0-46**，輸入非0值（如1234）。

2. 確認後，進入參數菜單需輸入密碼。

• 消除密碼：

1. 進入F0-46，將其設置為0。

2. 確認後，密碼保護功能取消。

2.3 參數訪問限製

E200支持多級參數訪問權限，通過**F0-44**設置：

• 0級：無限製。

• 1級：僅允許修改基本參數。

• 2級：允許修改大部分參數。

• 3級：僅允許監視，不允許修改。

• 4級：完全鎖定。

操作步驟：

1. 進入F0-44，設置所需權限級別（0~4）。

2. 確認後，不同權限的用戶將隻能訪問對應級別的參數。

三、外部端子控製與調速

3.1 外部端子正反轉控製

E200支持通過外部端子實現正反轉控製，常用接線方式如下：

接線端子

• X1：正轉運行（默認功能）。

• X2：反轉運行（需設置）。

• COM：公共端。

參數設置

1. 進入F5-00，設置X1為1（正轉運行）。

2. 進入F5-01，設置X2為2（反轉運行）。

3. 確保**F0-02（運行命令通道選擇）設置為1（端子控製）**。

接線示意：

• 將外部開關或PLC輸出端子接入X1和X2，公共端接COM。

3.2 外部電位器調速

E200支持通過外部電位器（010V或420mA）實現調速功能。

接線端子

• AI1：模擬量輸入端子（默認0~10V）。

• +10V：提供10V參考電壓。

• ACM：模擬量公共端。

參數設置

1. 進入**F0-03（主頻率源選擇），設置為2（AI1）**。

2. 進入**F5-24~F5-27**，設置AI1的輸入範圍（如010V對應050Hz）。

3. 確保F0-02（運行命令通道選擇）設置為1（端子控製）。

接線示意：

• 將電位器接入AI1和ACM，並連接**+10V**作為參考電壓。

四、故障代碼與解決方案

E200係列變頻器的故障代碼可通過顯示屏或**U0-62（當前故障編碼）**查看。以下是常見故障及解決方法：

操作步驟：

1. 查看U0-62獲取故障代碼。

2. 根據上表對應故障原因，采取相應措施。

3. 故障排除後，按STOP/RESET鍵複位。

五、總結

博匯之能E200係列變頻器功能強大，操作靈活。通過本文的介紹，用戶可快速掌握其操作麵板功能、參數設置、外部控製接線及故障處理方法。在實際應用中，建議用戶嚴格按照手冊操作，確保設備安全穩定運行。
