Schneider Electric Altivar ATV71作為一款經典的高性能變頻器，在工業自動化領域應用廣泛。然而，在實際使用中，SSF（Torque or Current Limitation Fault，扭矩或電流限製故障）成為較為常見的故障之一，尤其在七段LED顯示屏上易被誤讀為“S5F”或“55F”。本文將深入剖析SSF故障的產生機理、觸發條件、常見原因、診斷方法、排查步驟及預防措施。
一、SSF故障概述
SSF故障表示變頻器長時間處於扭矩或電流限製狀態，超過設定的超時時間後觸發保護停機。這是一種“軟性”保護故障，與SCF（電機短路）或OCF（過電流）等瞬時硬保護不同，它基於時間判定，旨在保護電機和機械係統免受長時間高負載運行導致的損害。
二、SSF故障代碼特點與誤讀

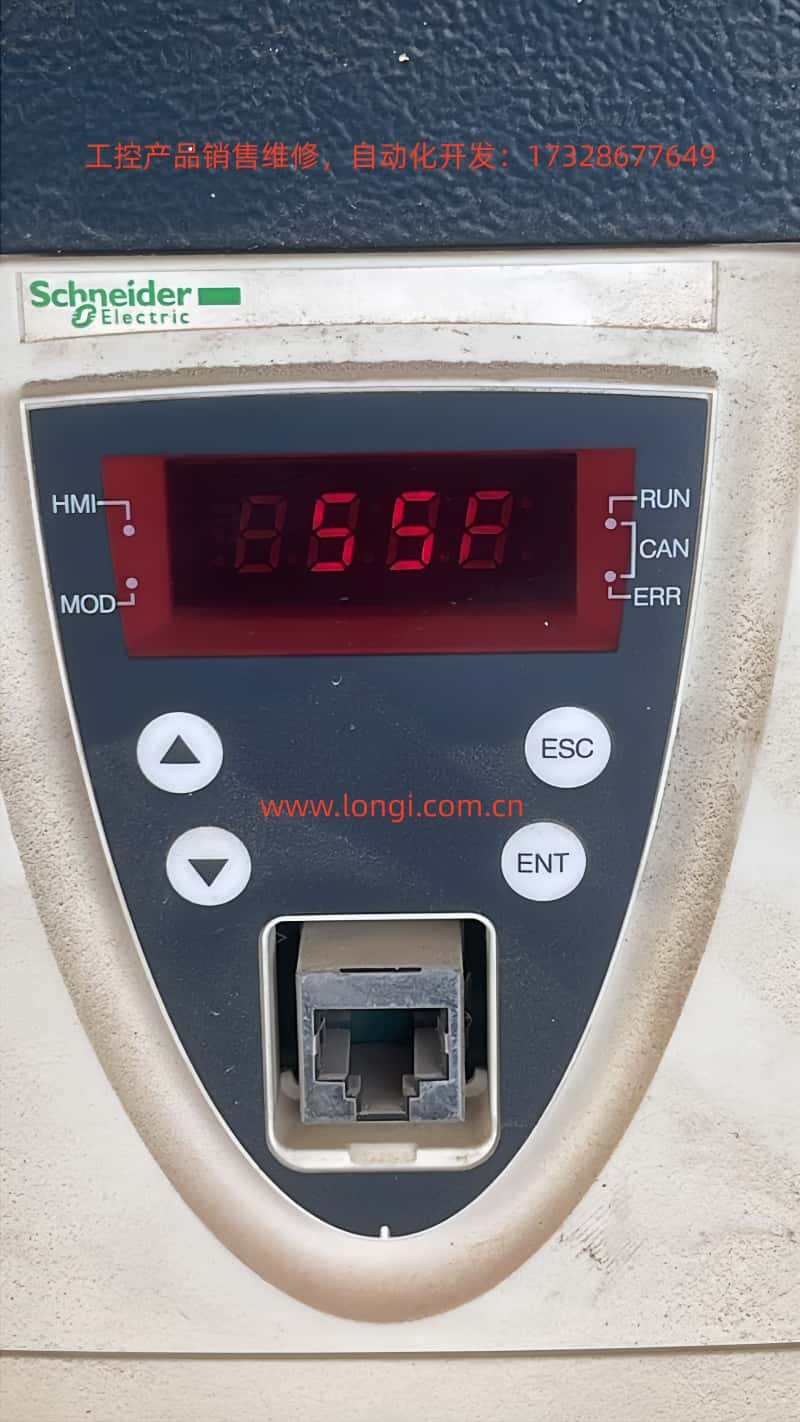

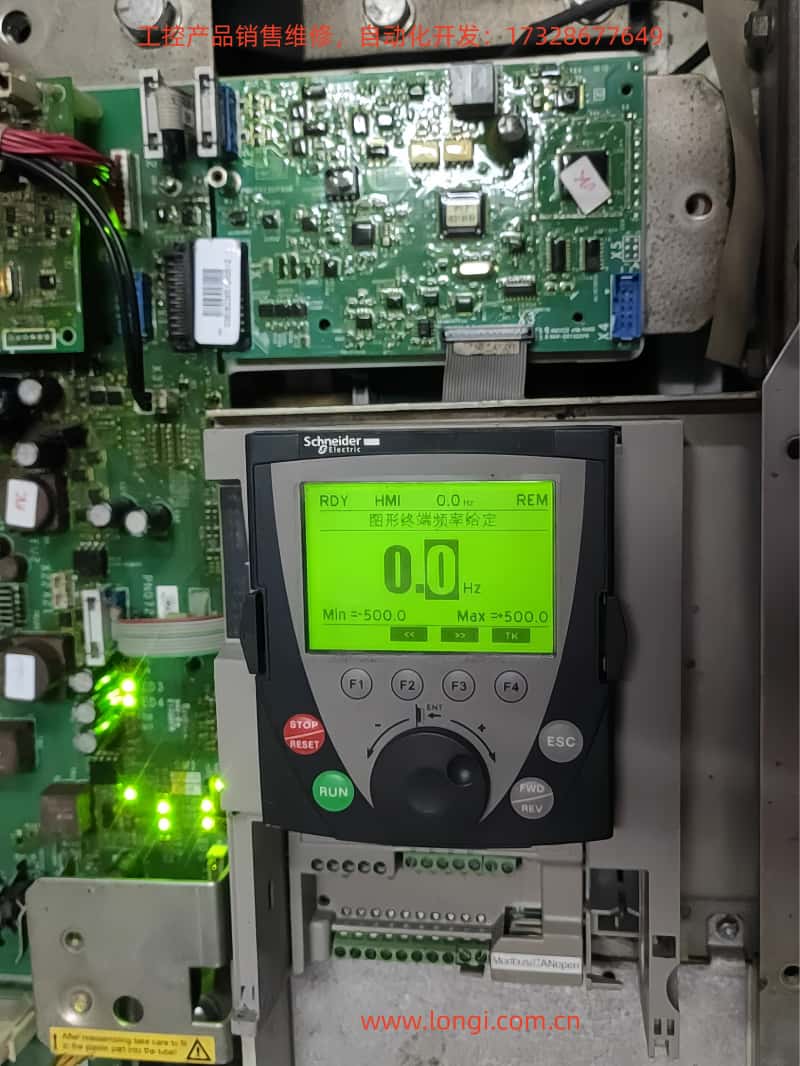

ATV71的集成HMI采用七段LED顯示，SSF故障代碼可能因顯示屏老化、灰塵覆蓋或觀察角度不當而被誤讀為“S5F”或“55F”。官方手冊明確SSF為扭矩或電流限製故障，用戶可通過圖形終端或SoMove軟件查看真實故障代碼以確認。
三、SSF故障觸發機製
ATV71的控製算法實時監測輸出電流和估算扭矩。當實際電流達到或超過電流限製值（CLI），或估算扭矩達到或超過扭矩限製值，且持續時間超過設定的超時時間（Sto）時，驅動器將觸發SSF故障並停機。
四、SSF故障常見原因
機械負載方麵：負載突然增加、機械摩擦增大、傳動係統慣量變化或工藝變化等。
參數配置不當：Sto設置過短、電流/扭矩限製值設置過低、電機銘牌參數錯誤或加減速時間過短等。
控製模式與調諧問題：無傳感器矢量控製調諧失敗、高慣量負載下使用V/F控製或PID控製參數不當等。
電氣與環境因素：電源電壓波動、環境溫度高、輸出電纜過長或多電機並聯運行等。
硬件潛在問題：IGBT模塊老化、電流傳感器漂移或控製板故障等。
五、SSF故障診斷流程
現場初步確認：記錄故障發生時刻的運行狀態，查看故障曆史，監控故障瞬間的電流、扭矩、輸出頻率和驅動器熱狀態。
參數檢查與臨時調整：調整Sto參數，檢查電流和扭矩限製值，確認電機參數並執行自動調諧。
機械係統排查：手動盤車檢查機械是否卡阻，檢查傳動部件，測量實際負載電流。
電氣測試：檢查輸入電壓穩定性，測量電機三相電流平衡度，考慮加輸出電抗器。
高級診斷：使用SoMove軟件查看實時曲線，執行測試程序，聯係Schneider服務。
六、SSF故障排查與解決方法
參數優化：增加Sto值，提高CLI，合理設置扭矩限製值，延長加減速時間。
機械係統改善：潤滑軸承、調整皮帶張力，清理堵塞物，優化工藝負載。
控製策略調整：執行完整自動調諧，優化PID參數，切換到帶編碼器的閉環控製。
硬件補充：加輸出電抗器，加強散熱或降額使用，加製動單元/電阻。
複位方法：按麵板STOP/RESET鍵，通過分配數字輸入複位，啟用自動重啟功能。
七、典型案例分析
輸送帶應用：啟動時煤量突然增加導致電流瞬間達到160%並維持2秒，原Sto為100ms。解決：將Sto改為Cont，優化上料工藝。
水泵站恒壓供水：一台泵葉輪纏繞雜物導致負載不均。解決：清理葉輪，重新分配負載，增加Sto值。
起重機卷揚：減速階段再生能量導致扭矩限製觸發。解決：合理設置反向扭矩限製，加製動電阻。
風機應用：高溫車間夏季驅動器自動降額。解決：加強機櫃通風，安裝空調。
八、SSF故障預防措施
參數合理化：新項目投運前調整Sto值，預留電流/扭矩裕量。
定期維護：定期檢查機械傳動係統，清潔驅動器散熱器，執行電機絕緣測試和自動調諧。
監控與預警：實時監控電流/扭矩曲線，提前報警接近限製狀態。
培訓與文檔：建立標準操作規程，保存參數修改記錄。
九、結論
SSF故障雖常見，但通過係統化的分析和針對性措施，可快速解決。正確處理SSF不僅能消除故障，還能提升係統穩定性和效率。建議在實際維護中以官方編程手冊為準繩，結合SoMove軟件進行深度診斷，及時聯係Schneider Electric技術支持以獲得專業解決方案。
