富士ALPHA5 Smart伺服係統點動操作故障診斷與解決指南

引言

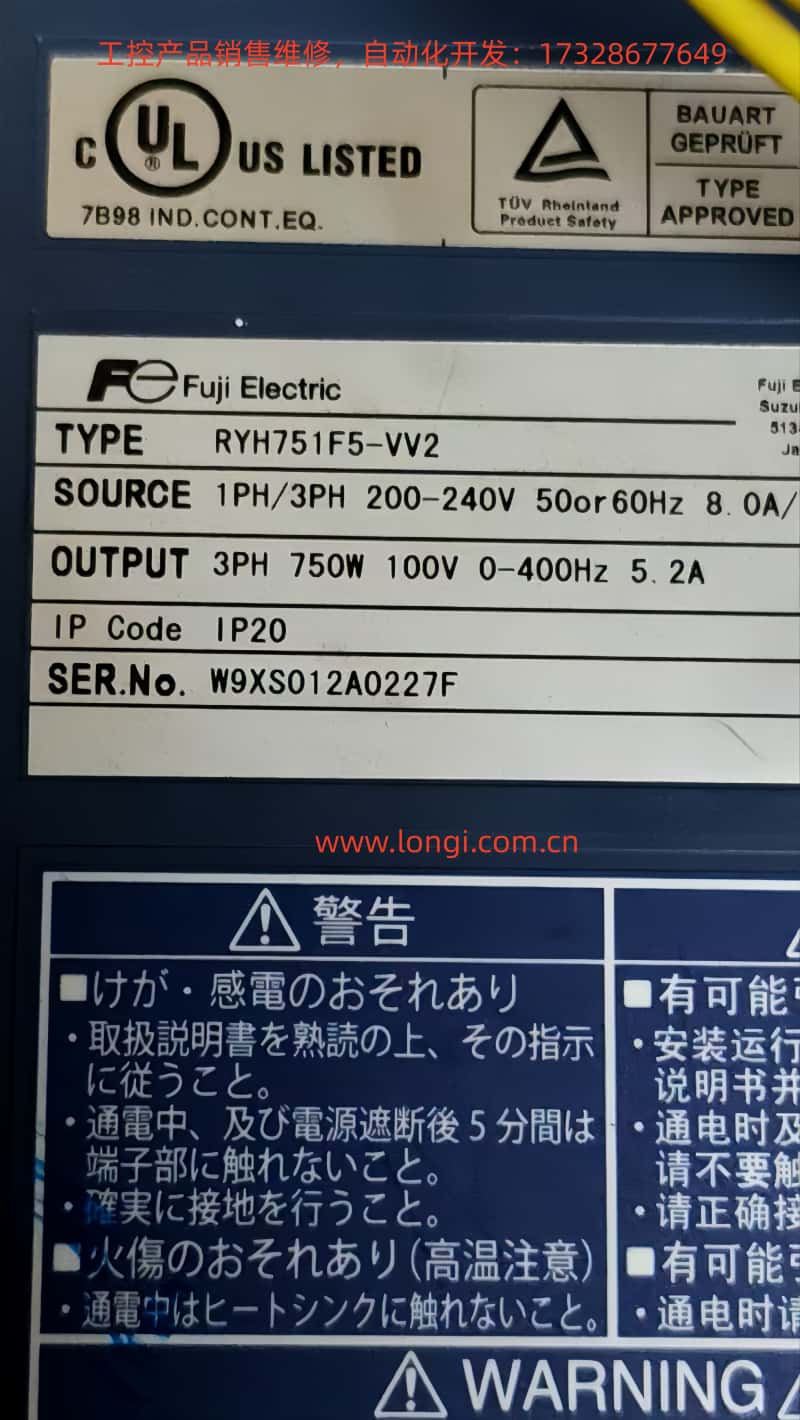

富士ALPHA5 Smart伺服係統是工業自動化領域的高性能伺服驅動設備，由GY係列伺服電機和RYH係列伺服放大器組成，支持多種控製模式。點動操作是係統測試和調試的核心功能，但在實際使用中，用戶常遇到點動模式無法進入或電機無響應的問題。本文基於富士ALPHA5 Smart用戶手冊和實際故障診斷經驗，係統分析此類問題的成因、診斷方法和解決方案，以RYH751F5-VV2型號為例，提供詳細指導。

係統概述

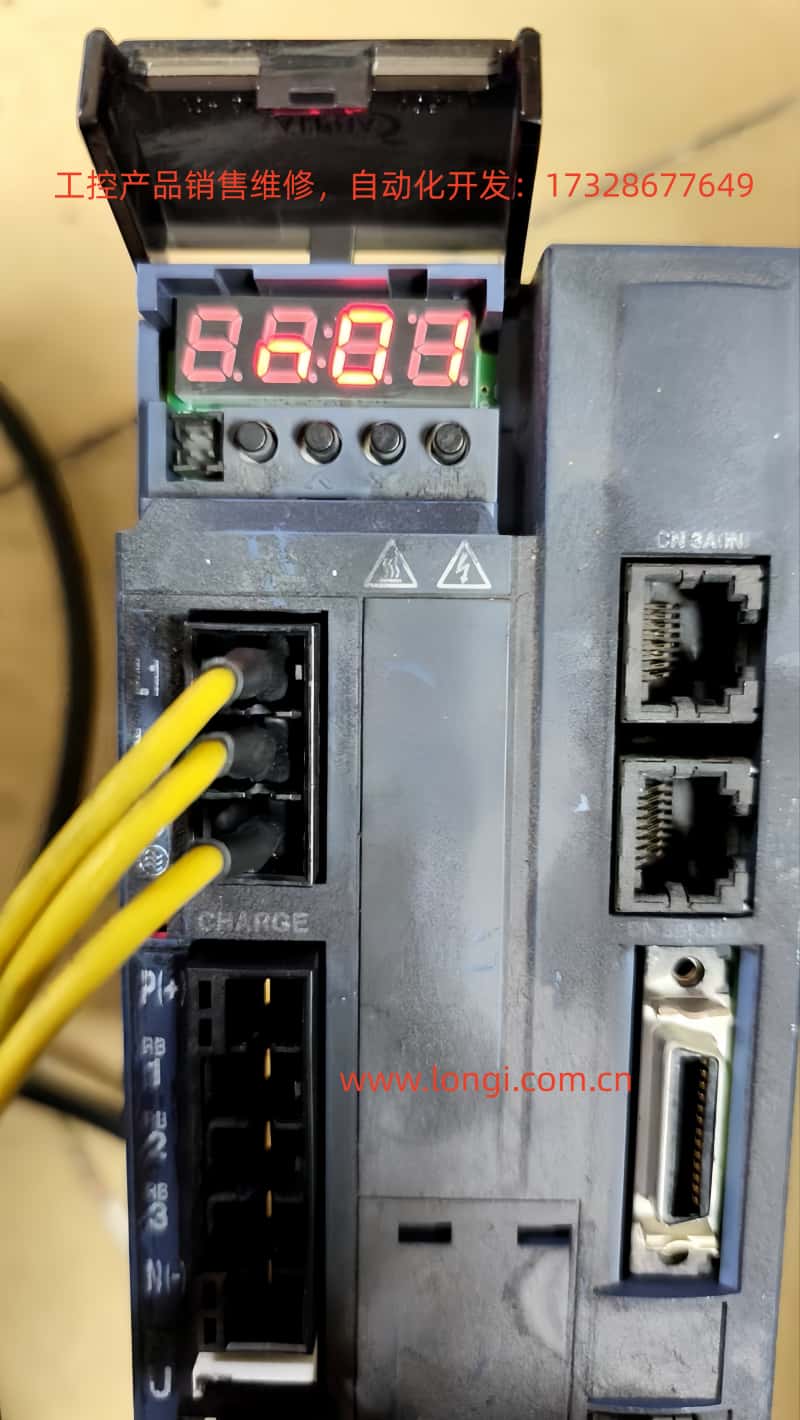

富士ALPHA5 Smart伺服係統適用於200-240V AC電源，輸出功率0.05-1.5 kW，支持IP20防護等級。伺服放大器采用模塊化結構，配備鍵盤和多種接口。係統操作模式多樣，點動功能隸屬於測試模式下的Fn01子模式，用於手動鍵控實現電機正反轉測試。

點動功能詳解

點動操作是ALPHA5 Smart係統的內置測試工具，允許用戶手動驅動電機轉動，主要用於故障診斷和性能驗證。操作流程包括上電、模式切換、進入點動子模式、長按SET鍵進入點動狀態，並按∧/∨鍵控製電機正反轉。點動速度受參數控製，且僅支持位置或速度控製模式。

常見問題分析

點動故障主要表現為：

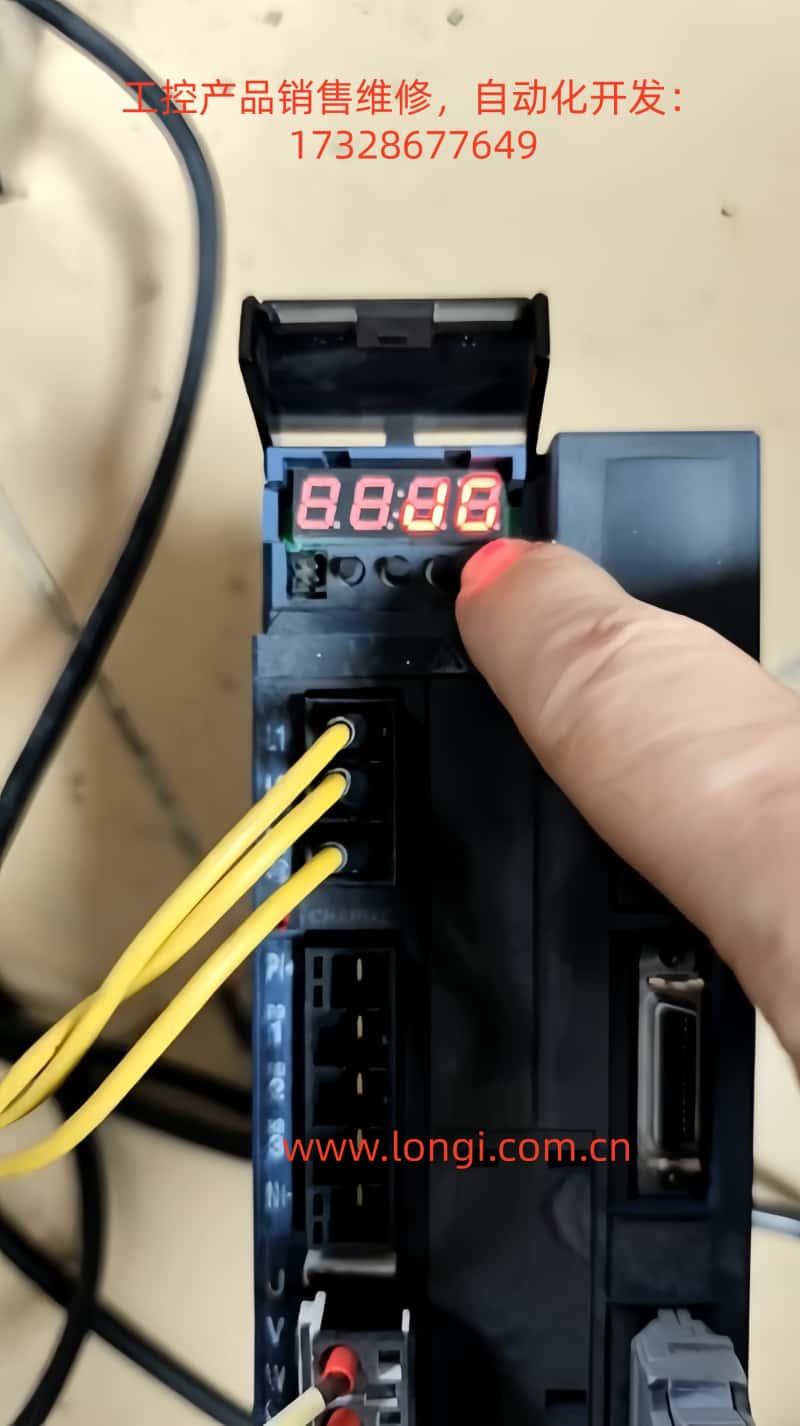

1. 顯示“JG”後按SET無響應：常因按鍵操作不當引起，需長按SET 1秒以上。

2. 進入模式後按∧/∨電機不轉：涉及安全信號激活、刹車未釋放、參數設置不當等問題。

3. 上電直接進入點動無效：源於係統初始化機製，需先訪問其他模式強製刷新參數緩存。

其他潛在原因包括報警潛伏、電源不穩或鍵盤硬件故障。

診斷步驟

診斷點動故障需係統化方法，包括：

1. 上電檢查：觀察鍵盤自檢，記錄報警曆史。

2. 模式切換驗證：確認無模式鎖定，檢查輸入/輸出狀態。

3. 參數審核：檢查控製模式、寫保護、點動速度等參數。

4. 安全信號測試：斷開相關I/O線，測試安全信號。

5. 點動嚐試：進入點動子模式，長按SET鍵，觀察電機響應。

6. 初始化行為診斷：記錄上電直接無效與先訪問其他模式後的差異。

7. 硬件檢驗：測量電源電壓，檢查編碼器電纜和鍵盤按鍵。

解決方案

針對常見問題，提供具體解決方案：

• “按不動”：嚴格長按SET鍵，或複位參數恢複默認。

• 安全信號阻塞：修改I/O分配或外部短接測試，確保刹車釋放。

• 參數不兼容：設置正確控製模式，禁用保護，重啟電源。

• 上電初始化問題：優化初始模式設置，或自定義腳本自動加載參數，升級固件。

• 電機不轉：檢查報警，調整負載或扭矩限，驗證增益。

• 鍵盤故障：更換備件。

預防措施

預防點動故障需從安裝到維護全鏈條管理，包括：

• 安裝時：確保接地良好，布線分離動力/控製線。

• 參數備份：定期保存配置文件，設置自動警告顯示。

• 定期檢驗：檢查I/O信號，測絕緣電阻，提前更換老化部件。

• 培訓操作員：強調長按SET和模式循環，避免上電直接測試。

案例研究

• 案例1：參數保護啟用導致點動無效，解決方案為禁用保護並重啟。

• 案例2：刹車未釋放導致電機不轉，加電源後解決，並調整刹車時序。

• 案例3：初始化延遲導致上電直接點動無效，升級固件後解決。

擴展知識：參數與調整

點動故障與參數交互相關，需了解電子齒輪比、增益調諧、I/O分配等參數。伺服調整、RS-485通訊、PC Loader高級功能等也有助於優化點動性能。

結論

富士ALPHA5 Smart伺服點動故障可通過手冊指導和係統診斷高效解決。掌握前提條件滿足、操作規範和初始化管理是關鍵。建議定期參考手冊，結合PC Loader深化應用，提升係統可靠性。若問題持久，聯係Fuji銷售獲取支持。
