引言

在電子產品開發和生產過程中，電磁兼容性（EMC）測試是確保產品質量和可靠性的關鍵環節。靜電放電（ESD）免疫測試作為EMC測試的重要組成部分，用於評估電子產品在遭受靜電放電時的抗幹擾能力。Noisken靜電放電模擬器ESS-B3011A係列是一款高性能、多功能的ESD測試設備，廣泛應用於各種電子設備的ESD測試。本文將詳細介紹ESS-B3011A係列模擬器的使用指南，幫助用戶更好地理解和使用該設備。

一、產品概述

1.1 產品簡介

Noisken靜電放電模擬器ESS-B3011A係列是一款計算機控製的靜電放電發生器，符合IEC 61000-4-2和ISO 10605等國際標準，能夠模擬人體或物體在接觸或靠近電子設備時產生的靜電放電現象。該設備通過連接不同的靜電放電槍，可實現多種測試模式，包括接觸放電和空氣放電，幫助用戶全麵評估電子產品的ESD抗擾度。

1.2 主要特點

• 高兼容性：支持多種靜電放電槍，如GT-30R/GT-30RA、TC-815R、TC-815S等，滿足不同測試需求。

• 標準化測試：符合IEC 61000-4-2和ISO 10605等國際標準，確保測試結果的權威性和可比性。

• 操作簡便：斜麵設計的前麵板便於操作，旋鈕和開關布局合理，方便用戶設置測試條件。

• 多功能測試：提供一鍵設置IEC標準測試級別、放電檢測功能、預檢查功能等，支持多種測試模式和觸發方式。

• 安全可靠：具備多重安全保護機製，確保測試過程中的設備和人員安全。

二、安全注意事項

2.1 使用者限製

• ESS-B3011A係列模擬器僅限接受過EMC測試培訓的專業技術人員使用。

• 未經培訓的人員操作該設備可能導致電擊、火災等嚴重後果。

• 裝有電子醫療設備（如心髒起搏器）的人員不得使用該設備或進入測試現場。

2.2 使用環境

• 不得在禁止煙火或有爆炸風險的地方使用ESS-B3011A係列模擬器。

• 確保測試現場通風良好，避免設備長時間在高溫、高濕或腐蝕性環境中運行。

2.3 電氣安全

• 使用前請檢查設備的電源線是否完好無損，接地是否良好。

• 不得隨意更換設備的電源插頭或使用非標準電源線。

• 在連接或斷開設備電纜時，請確保設備處於關閉狀態，並斷開電源插頭。

2.4 操作安全

• 在操作過程中，請勿觸摸放電槍的放電尖端。

• 放電槍不得對準人員或易燃物品進行放電測試。

• 在測試過程中，如發現設備異常（如冒煙、異味等），請立即停止測試並斷開電源插頭，聯係專業人員進行檢修。

三、產品功能與特點詳解

3.1 兼容標準與放電槍

• ESS-B3011A係列模擬器支持多種靜電放電槍，每種放電槍都符合特定的國際標準。

• 用戶可根據測試需求選擇合適的放電槍進行測試。

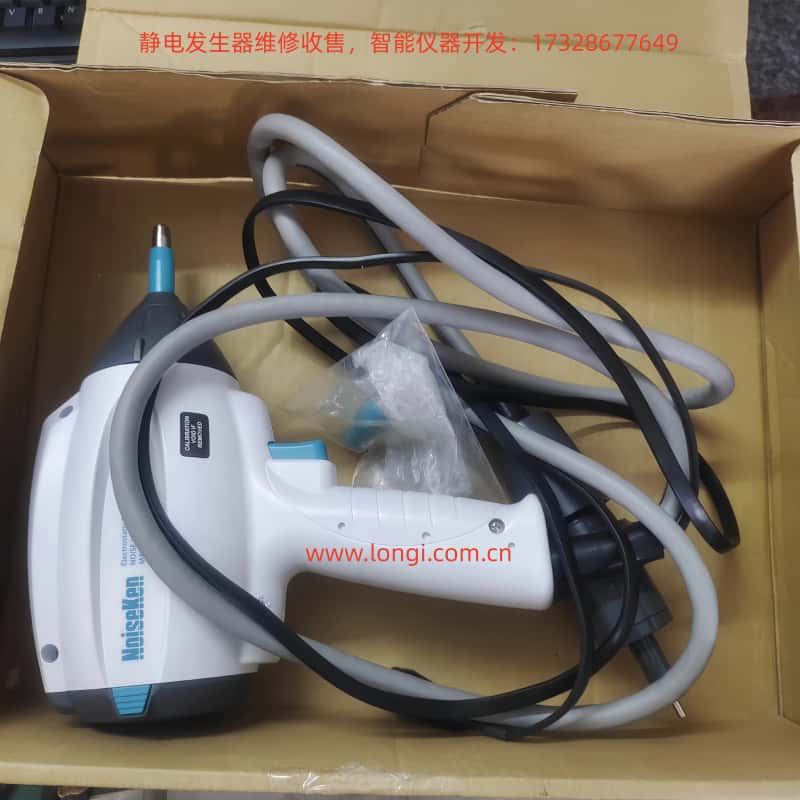

• GT-30R/GT-30RA放電槍：符合IEC 61000-4-2和ISO 10605標準，適用於大多數ESD測試場景。

• TC-815R/TC-815S放電槍：Noisken現有放電槍，也可用於ESS-B3011A係列模擬器進行測試。

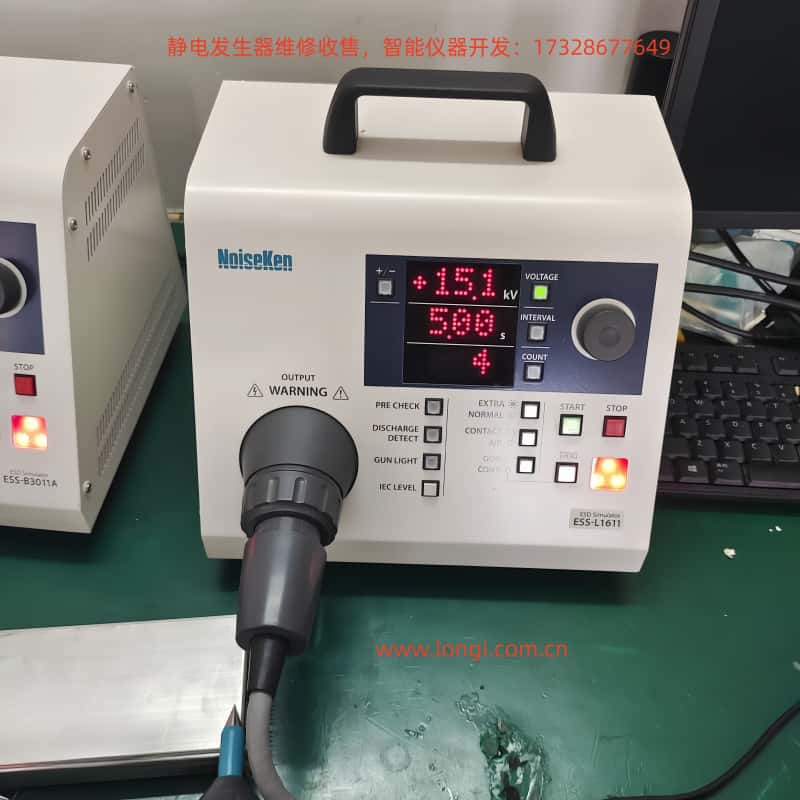

3.2 操作麵板與開關

• 顯示屏：顯示當前測試條件、測試模式和測試結果等信息。

• 旋鈕：用於調整測試參數的值。旋轉旋鈕可改變參數值，按下旋鈕可切換當前編輯的數字位。

• 功能開關：包括電源開關、測試模式選擇開關、觸發方式選擇開關等。用戶可通過這些開關選擇合適的測試模式和觸發方式。

3.3 便捷功能

• 一鍵設置IEC標準測試級別：通過按下【IEC LEVEL】鍵，用戶可快速設置符合IEC 61000-4-2標準的測試電壓級別。

• 放電檢測功能：在空氣放電模式下，設備可檢測實際放電情況並通知用戶。此功能有助於用戶確認放電是否成功發生。

• 預檢查功能：在測試前對設備內部高壓電源進行預檢查，確保設備輸出電壓正常。此功能有助於減少測試過程中的故障率。

3.4 輻射水平模式

• 額外模式（EXTRA）：降低放電槍產生的輻射噪聲，適用於對輻射噪聲敏感的測試場景。

• 正常模式（NORMAL）：輻射噪聲水平與以往型號相似，適用於一般測試場景。

• 用戶可通過操作麵板上的【EXTRA / NORMAL】開關切換輻射水平模式。

四、基本測試流程

4.1 連接設備

• 連接交流電源線：將設備隨附的交流電源線插入設備後部的AC inlet接口，並將另一端插入帶有保護接地端的電源插座。

• 連接放電槍：將放電槍的高壓輸入連接器與設備上的高壓輸出連接器對齊並插入，然後順時針旋轉放電槍上的安全環以固定連接器。

4.2 測試規劃

• 根據測試需求確定測試模式（接觸放電或空氣放電）和測試條件（極性、電壓、放電間隔和放電次數等）。

• 接觸放電測試：使用錐形放電尖端，將放電尖端與被測設備（EUT）的測試點接觸進行放電測試。適用於評估EUT外殼或耦合平麵的抗ESD能力。

• 空氣放電測試：使用圓形放電尖端，將放電槍遠離EUT一定距離後迅速靠近並接觸EUT進行放電測試。適用於評估EUT絕緣塗層或絕緣外殼的抗ESD能力。

4.3 基本設置

• 設置極性：通過按下操作麵板上的【+／−】開關選擇輸出電壓的極性（正極或負極）。

• 設置電壓、放電間隔和放電次數：通過按下相應的開關（【VOLTAGE】、【INTERVAL】、【COUNT】）並旋轉旋鈕來設置這些參數的值。電壓設置範圍為0.20kV至30.0kV，放電間隔設置範圍為0.05秒至99.9秒，放電次數設置範圍為1至999次或連續放電。

4.4 執行測試

• 啟動測試：按下操作麵板上的【START】開關開始測試。設備將輸出高壓電並等待觸發信號進行放電測試。

• 輸入觸發信號：根據測試模式選擇合適的觸發方式（槍觸發或控製器觸發）。在接觸放電模式下，按下放電槍上的觸發開關進行放電；在空氣放電模式下，按下主單元上的【TRIG】開關進行放電。

• 觀察測試結果：在測試過程中，觀察顯示屏上的測試結果和警告燈的狀態。如發現異常情況（如放電失敗、設備報警等），請立即停止測試並檢查設備狀態。

4.5 結束測試

• 停止測試：按下操作麵板上的【STOP】開關停止測試。設備將關閉高壓電源輸出並停止放電測試。

• 斷開設備連接：在測試結束後，先斷開放電槍與被測設備的連接，再斷開交流電源線的連接。確保設備處於關閉狀態後再進行這些操作。

五、高級功能與設置

5.1 自動識別CR單元與放電杯

• ESS-B3011A係列模擬器具備自動識別CR單元和放電杯類型及其組合是否符合標準的功能。當用戶更換CR單元或放電杯後重新啟動設備時，設備將自動進行識別並顯示合規標準（如IEC 61000-4-2 Ed1.2 & Ed2.0、ISO 10605 2nd Ed.等）。此功能有助於用戶確保測試條件的合規性。

5.2 放電檢測功能靈敏度設置

• 在空氣放電模式下，放電檢測功能可能因放電通道的阻抗和被測物體的帶電狀態等因素而無法檢測到放電。此時，用戶可通過調整放電檢測功能的靈敏度來提高檢測成功率。按下【DISCHARGE DETECT】開關並保持一秒鍾以上進入靈敏度設置模式，然後通過旋轉旋鈕選擇低（Lo）、中（Mid）或高（Hi）靈敏度級別。

5.3 預檢查功能

• 預檢查功能用於檢查設備內部高壓電源的輸出電壓是否正常。在測試前執行預檢查可確保設備處於良好狀態，減少測試過程中的故障率。將放電槍放置在絕緣體上並遠離設備主體，按下【PRE CHECK】開關顯示【Chk Rdy】（檢查準備就緒），然後按下【START】開關開始預檢查。預檢查過程約需20秒，完成後顯示屏將顯示【Chk +OK –OK】（檢查成功）或錯誤信息。

六、維護與故障排除

6.1 日常維護

• 清潔設備：定期使用幹布擦拭設備外殼和操作麵板上的灰塵和汙垢。避免使用化學清潔劑或溶劑，以免損壞設備表麵塗層或標識。

• 檢查電源線和連接器：定期檢查電源線和連接器是否完好無損，接地是否良好。如發現損壞或鬆動情況，請及時更換或緊固。

• 存放環境：將設備存放在幹燥、通風、無腐蝕性氣體的環境中，避免設備長時間暴露在高溫、高濕或陽光直射的環境中。

6.2 故障排除

• ERROR 1：放電槍互鎖錯誤

• 原因：高壓輸出連接器上存在互鎖信號。

• 解決方法：按下【STOP】開關清除錯誤，並正確連接放電槍的高壓連接器。

• ERROR 3：觸發錯誤

• 原因：觸發開關卡在輸入位置。

• 解決方法：按下【STOP】開關清除錯誤，並停止觸發開關保持在輸入位置的狀態。嚐試更改觸發選擇（如從槍觸發更改為控製器觸發）。

• ERROR 6：高壓電源輸出錯誤

• 原因：無法確認高壓電源的輸出。

• 解決方法：按下【STOP】開關清除錯誤，並檢查設備是否故障。如問題依舊存在，請聯係專業人員進行檢修。

• ERROR 8：CR單元或放電杯識別錯誤

• 原因：未連接CR單元或放電杯，或GT-30R/GT-30RA放電槍故障。

• 解決方法：按下【STOP】開關清除錯誤，並正確連接CR單元和放電杯。如問題依舊存在，請檢查CR單元和放電杯是否故障，並聯係專業人員進行檢修。

七、規格參數

7.1 主要參數

• 輸出極性：正極或負極

• 輸出電壓：0.20kV至30.0kV（最大30.5kV），步進設置根據電壓範圍不同而有所變化（0.20kV至10.00kV：0.01kV步進；10.0kV至30.0kV：0.1kV步進）

• 重複周期：0.05秒至99.9秒（±10%），可手動設置（0.05秒至9.99秒：0.01秒步進；10.0秒至99.9秒：0.1秒步進）

• 放電次數：1至999次（步進為1），或連續放電設置（通過進一步降低下限[1]來設置，顯示為[Cnt]）

• 靜電放電模式：接觸放電模式或空氣放電模式

• 輻射水平模式：額外模式或正常模式

• 觸發模式：槍觸發或控製器觸發

7.2 推薦放電槍

• GT-30R/GT-30RA

• TC-815R

• TC-815S

• TC-815-330/2K

• TC-815S-330/2K

7.3 電氣參數

• 充電電阻：10MΩ

• 電源供應：AC100V至AC240V（±10%），50Hz/60Hz

• 功耗：75VA

• 工作溫度範圍：+15°C至+35°C

• 工作濕度範圍：25%RH至75%RH（無凝結）

• 存儲溫度範圍：-10°C至+50°C

• 存儲濕度範圍：0%RH至85%RH（無凝結）

• 外部尺寸：（寬）270mm x （高）263mm x （深）200mm

• 重量：約4.6kg

八、保修與維護服務

8.1 保修期限

Noisken靜電放電模擬器ESS-B3011A係列提供自交付之日起一年的保修服務。在保修期內，如設備出現非人為損壞的故障，Noise Laboratory Co., Ltd.將免費提供維修或更換服務。

8.2 維護服務

Noise Laboratory Co., Ltd.提供專業的技術維護服務，包括故障修複、部件更換和內部調整等。用戶可通過聯係最近的分銷商/代理商或Noise Laboratory技術
