引言

CTC Analytics AG公司生產的HTC PAL自動進樣器，作為一款高度靈活且功能強大的設備，廣泛應用於化學分析、製藥、環境監測等多個領域。作為自動化樣品處理和進樣的關鍵工具，HTC PAL不僅提高了分析效率，還確保了結果的準確性和重複性。本文將從設備概述、操作前準備、日常操作、維護保養到故障排除等方麵，為使用者提供一份全麵而實用的指南。

第一章 設備概述

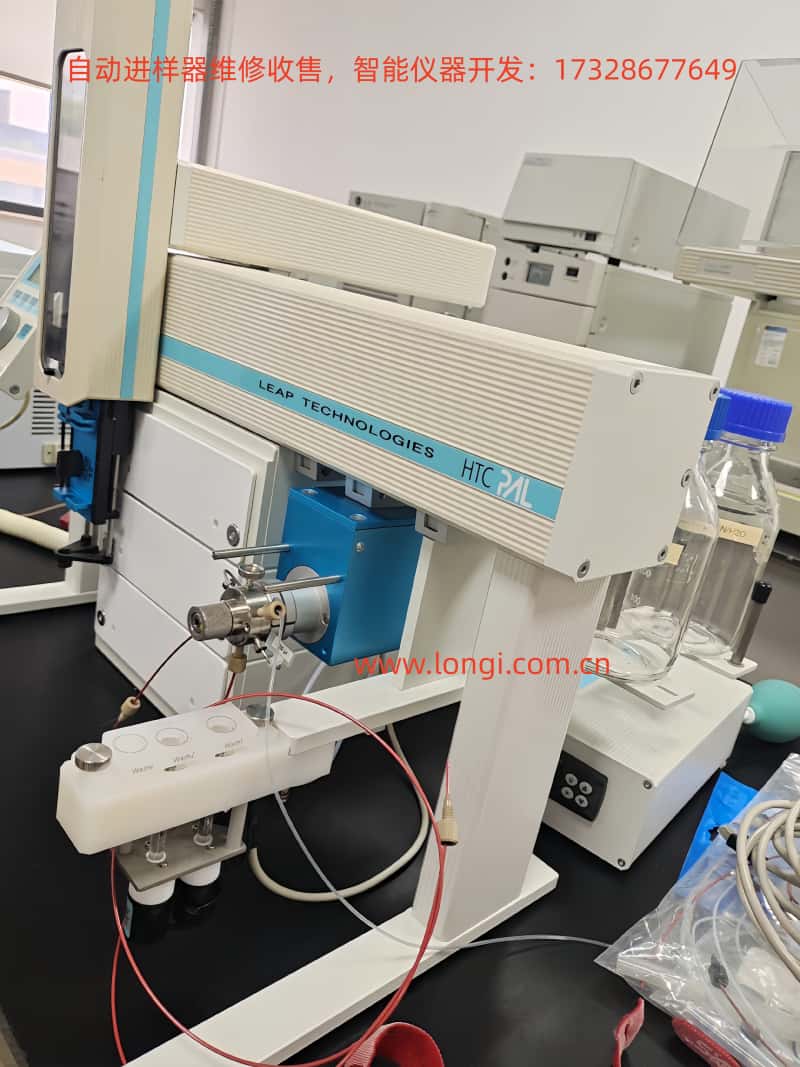

1.1 HTC PAL自動進樣器簡介

HTC PAL自動進樣器是一款基於X、Y、Z三軸運動的機器人係統，專為色譜分析（如HPLC、GC）設計，能夠自動完成樣品取樣、進樣及清洗等過程。其高度可定製化的配置和靈活的操作模式，使其能夠適應多種不同的分析需求。

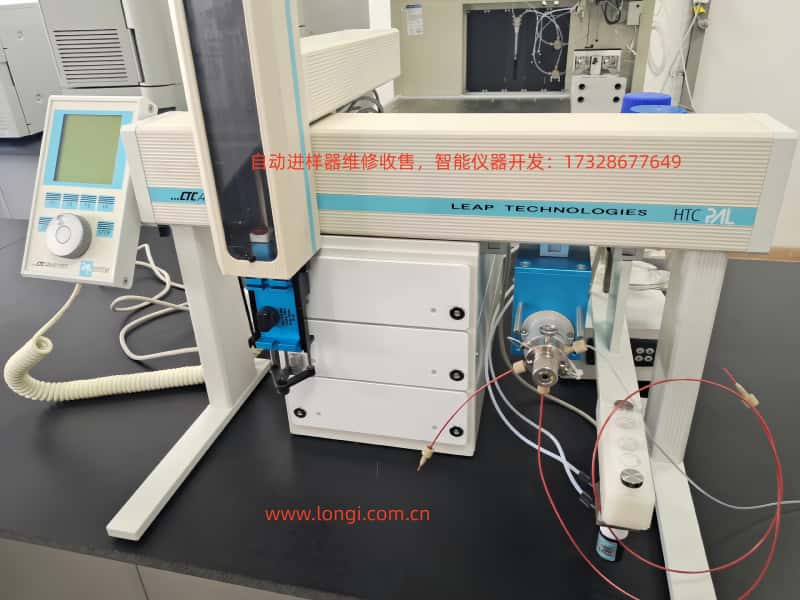

1.2 設備組成

HTC PAL自動進樣器主要由以下幾部分組成：

• X、Y、Z軸運動係統：負責樣品的精確取樣和進樣。

• 注射單元：包括注射器和針頭，用於樣品的吸取和注射。

• 液相注射閥：控製樣品進入色譜係統的路徑。

• 快速清洗站：用於清洗注射器，防止交叉汙染。

• 鑰匙盤終端：用戶操作界麵，用於設置和監控設備運行。

• 安全護罩：保護操作人員免受潛在危險。

1.3 技術規格

• 樣品容量：根據配置不同，可支持多種托盤和微孔板，樣品瓶容量從幾毫升到幾十毫升不等。

• 注射體積範圍：10至100µL（標準配置），最小可達0.5µL，最大可達5000µL（通過可選配置）。

• 精度與重複性：<0.5% RSD（相對標準偏差）的峰麵積從10µL至100µL，<1.0% RSD從<10µL。

• 注射周期時間：通常為20至60秒，具體取決於柱塞速度、注射體積和清洗周期。

第二章 操作前準備

2.1 安全注意事項

• 電氣安全：確保設備接地良好，避免電氣衝擊，不要使用損壞的電源線或插座。

• 操作安全：在操作過程中，避免將手或其他物體靠近運動部件，以防受傷。

• 化學品安全：了解並遵守所有使用的化學品的MSDS（物質安全數據表），佩戴適當的防護裝備。

• 設備保護：不要擅自修改設備結構或電氣連接，以免影響設備性能和安全性。

2.2 設備開箱與檢查

• 確認所有配件齊全，無損壞。

• 檢查設備外觀是否有明顯損傷。

• 核對裝箱單，確保所有配件和文檔均已收到。

2.3 設備安裝

2.3.1 安裝環境要求

• 溫度與濕度：設備應在4至40°C的溫度範圍內和75%RH以下的濕度環境中工作。

• 工作台麵：清潔、平整、穩固的工作台麵，確保設備穩定運行。

• 電源與接地：提供穩定的電源供應，並確保設備良好接地。

2.3.2 安裝步驟

1. 放置設備：將HTC PAL自動進樣器放置在預定位置，確保周圍有足夠的空間進行操作和維護。

2. 安裝注射單元：按照手冊中的圖示和步驟，小心安裝注射單元，確保所有連接牢固可靠。

3. 安裝鑰匙盤終端：將鑰匙盤終端安裝在設備附近，便於操作人員監控和設置。

4. 連接電源：將設備電源線插入符合要求的電源插座，並確保接地良好。

5. 電氣連接：根據手冊中的圖示，正確連接所有電氣線路，包括注射閥、清洗站等。

2.4 設備初始化

• 開機：打開設備電源，鑰匙盤終端將顯示初始菜單。

• 係統自檢：設備將自動進行係統自檢，檢查各部件是否正常工作。

• 參數設置：根據實際需求，設置設備的基本參數，如語言、日期和時間等。

• 對象定位：按照手冊中的步驟，對設備的關鍵對象（如托盤架、注射閥等）進行定位，確保設備能夠準確識別各部件的位置。

第三章 日常操作

3.1 樣品準備

• 樣品瓶選擇：根據樣品性質和分析需求，選擇合適的樣品瓶和瓶蓋。

• 樣品裝載：將樣品準確裝入樣品瓶中，避免交叉汙染。

• 樣品托盤配置：根據樣品數量和類型，配置合適的樣品托盤和微孔板。

• 條形碼標簽：為樣品瓶貼上條形碼標簽，便於設備自動識別和跟蹤。

3.2 方法創建與編輯

方法創建

1. 在鑰匙盤終端上選擇“方法”菜單，進入方法創建界麵。

2. 輸入方法名稱，選擇所需的注射器和循環類型（如LC-Inj）。

3. 設置方法參數，包括樣品體積、注射速度、清洗步驟等。

4. 保存方法，以便後續使用。

方法編輯

1. 在方法列表中選擇需要編輯的方法。

2. 修改方法參數，如調整注射體積或清洗時間。

3. 保存修改後的方法。

3.3 任務隊列管理

任務創建

1. 在鑰匙盤終端上選擇“任務隊列”菜單，進入任務創建界麵。

2. 選擇要分析的樣品托盤和樣品範圍。

3. 選擇分析方法，設置任務參數（如開始時間、優先級等）。

4. 將任務添加到任務隊列中。

任務啟動

1. 在任務隊列界麵中選擇要啟動的任務。

2. 點擊“開始”按鈕，設備將按照任務設置自動進行分析。

任務監控

1. 在任務隊列界麵中查看任務狀態（如進行中、已完成、已取消等）。

2. 根據需要暫停、恢複或取消任務。

3.4 日常操作注意事項

• 樣品順序：確保樣品在托盤中的順序與任務隊列中的設置一致。

• 注射器清洗：定期清洗注射器，防止交叉汙染。

• 設備狀態監控：密切關注設備運行狀態，及時發現並解決問題。

• 數據備份：定期備份設備中的重要數據和方法，以防丟失。

第四章 維護保養

4.1 日常維護

• 清潔設備：定期清潔設備外殼和內部部件，避免灰塵和汙垢積累。

• 檢查注射器：定期檢查注射器的密封性和靈活性，必要時進行更換。

• 潤滑運動部件：根據手冊中的建議，定期對運動部件進行潤滑，確保設備運行順暢。

• 檢查電氣連接：定期檢查所有電氣連接是否牢固可靠，避免接觸不良。

4.2 定期維護

• 更換易損件：根據手冊中的建議，定期更換易損件（如注射器針頭、密封圈等）。

• 校準設備：定期對設備進行校準，確保分析結果的準確性和重複性。

• 軟件升級：根據CTC Analytics AG的通知，及時對設備軟件進行升級，以獲得最新功能和改進。

4.3 維護保養計劃

• 每日維護：清潔設備外殼，檢查注射器狀態。

• 每周維護：潤滑運動部件，檢查電氣連接。

• 每月維護：更換易損件，進行設備校準。

• 每年維護：全麵檢查設備性能，進行軟件升級（如有需要）。

第五章 故障排除

5.1 常見故障及解決方法

5.1.1 無檢測器信號

可能原因：

• 注射器堵塞或損壞。

• 注射閥針頭導向器或密封圈安裝不正確。

• 注射閥端口連接錯誤。

解決方法：

• 清洗或更換注射器。

• 重新安裝注射閥針頭導向器和密封圈。

• 檢查並重新連接注射閥端口。

5.1.2 樣品未注入

可能原因：

• 注射器針頭穿透深度設置不正確。

• 樣品體積過小。

• 注射閥轉子安裝錯誤。

解決方法：

• 調整注射器針頭穿透深度。

• 增加樣品體積。

• 重新安裝注射閥轉子，確保方向正確。

5.1.3 注射單元碰撞

可能原因：

• 對象定位不正確。

• 注射器針頭Z軸坐標設置錯誤。

解決方法：

• 重新定位對象，確保位置準確。

• 調整注射器針頭Z軸坐標。

5.2 高級故障排除

對於更複雜的故障，可能需要借助CTC Analytics AG提供的技術支持：

• 聯係技術支持：當無法自行解決故障時，及時聯係CTC Analytics AG的技術支持團隊，提供詳細的故障描述和設備信息。

• 遠程協助：在技術支持團隊的指導下，進行遠程故障診斷和修複。

• 現場服務：對於需要現場維修的故障，安排CTC Analytics AG的技術人員到現場進行維修。

第六章 高級功能與應用

6.1 同步信號與輸出信號

HTC PAL自動進樣器支持同步信號和輸出信號功能，可以與其他設備（如色譜儀、數據采集係統等）進行同步操作：

• 同步信號：用於控製設備在特定時間點等待或繼續執行樣品處理步驟。

• 輸出信號：用於向外部設備發送狀態或完成信號，指示特定處理步驟的完成情況。

6.2 自定義循環與宏

HTC PAL自動進樣器支持用戶自定義循環和宏功能，以滿足更複雜的分析需求：

• 自定義循環：用戶可以根據實際需求創建自定義的樣品處理循環，包括特定的注射、清洗和移動步驟。

• 宏功能：通過宏功能，用戶可以將多個操作步驟組合成一個宏命令，簡化操作流程。

6.3 多任務處理與優先級設置

HTC PAL自動進樣器支持多任務處理功能，可以同時管理多個樣品分析任務：

• 任務優先級：用戶可以為不同任務設置優先級，確保重要任務優先執行。

• 任務調度：設備根據任務優先級和開始時間自動調度任務執行順序。

第七章 總結與展望

7.1 總結

本文詳細介紹了CTC Analytics AG自動進樣器HTC PAL的使用手冊，從設備概述、操作前準備、日常操作、維護保養到故障排除等方麵進行了全麵闡述。通過本文的指導，用戶可以更好地理解和使用HTC PAL自動進樣器，提高分析效率和結果準確性。

7.2 展望

隨著分析技術的不斷發展，HTC PAL自動進樣器將繼續在化學分析、製藥、環境監測等領域發揮重要作用。未來，HTC PAL自動進樣器有望進一步集成智能化、自動化功能，提供更便捷、高效的用戶體驗。同時，隨著新材料和新技術的應用，HTC PAL自動進樣器的性能和穩定性也將得到進一步提升。
