安川H1000變頻器OPE04故障深度解析：從硬件更換到係統初始化的全流程解決指南

一、引言

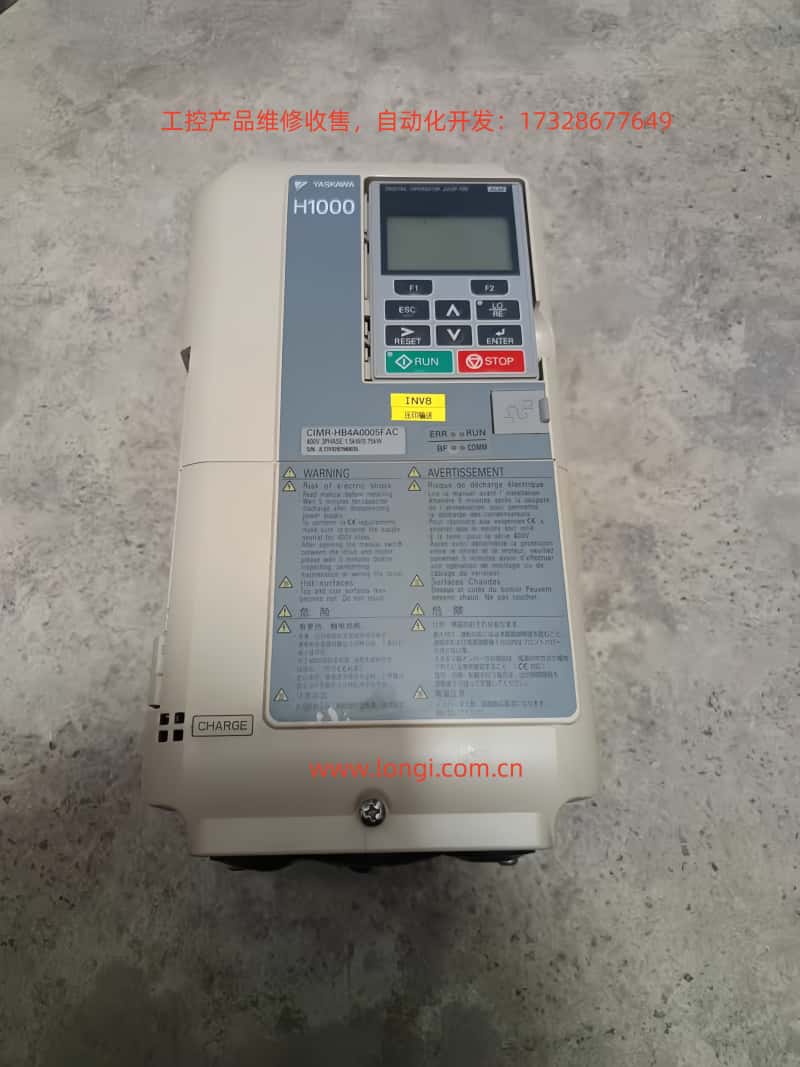

在工業自動化控製係統中，變頻器作為電機驅動的核心設備，其穩定性直接影響生產線的連續運行。安川電機（YASKAWA）推出的H1000係列變頻器，憑借高精度矢量控製、豐富的功能擴展和可靠的硬件設計，廣泛應用於風機、泵類、傳送帶、機床等場景。然而，在實際維護中，OPE04故障（主板更換檢測故障）是技術人員經常遇到的問題之一——它既可能源於真實的主板更換操作，也可能因硬件接觸不良或係統誤報引發。若處理不當，可能導致變頻器無法正常啟動，甚至影響整條生產線的效率。

本文將從故障本質、硬件邏輯、軟件機製三個維度，深度解析OPE04故障的觸發原因，並提供分場景解決流程、預防維護策略及實際案例驗證，幫助技術人員快速定位問題、規範操作，確保變頻器恢複穩定運行。

二、OPE04故障的定義與觸發機製

1. 故障代碼的官方解讀

根據安川H1000係列變頻器的說明書，OPE04的全稱是“Board Replace Det”（主板更換檢測），其核心含義是：變頻器控製係統檢測到控製主板發生變更，需通過初始化操作確認主板更換狀態。

簡單來說，這是變頻器的一種“自我保護機製”——控製主板是變頻器的“大腦”，存儲著用戶自定義參數（如電機額定功率、加減速時間、矢量控製參數）、運行邏輯（如V/F曲線、PID調節）及通信配置（如Modbus、Profibus）。當主板被更換後，新主板的默認參數與原係統參數存在差異，若不進行“確認”，變頻器無法保證運行的一致性，因此會觸發OPE04故障，強製要求用戶完成初始化。

2. 故障的觸發場景

OPE04故障的觸發分為主動場景和被動場景兩類：

• 主動場景：用戶因主板損壞（如電容擊穿、芯片燒毀）、功能升級（如更換支持更高通信協議的主板）等原因，主動更換控製主板。

• 被動場景：未主動更換主板，但因硬件接觸不良（如主板連接器鬆動、氧化）、主板固件異常（如程序跑飛）等原因，導致係統誤判“主板已更換”。

三、OPE04故障的硬件根源：控製主板的“核心地位”與更換規範

1. 控製主板的功能與結構

安川H1000變頻器的控製主板（通常標記為“CPU板”）是整個係統的控製中心，其核心組件包括：

• CPU芯片：負責運算控製算法（如矢量控製、PID調節）、處理用戶指令（如運行/停止、頻率設定）。

• 存儲芯片：分為非易失性存儲器（如EEPROM，存儲用戶參數）和易失性存儲器（如RAM，存儲運行時數據）。

• 接口電路：連接電源板、驅動板、操作麵板及外部設備（如傳感器、PLC），實現信號傳輸與通信。

當主板損壞時，變頻器會完全失去控製能力（如無法響應操作麵板指令、電機無法啟動），必須更換主板。

2. 主板更換的規範操作

更換控製主板時，需嚴格遵循以下步驟，避免引發後續故障：

• 斷電操作：必須切斷變頻器的輸入電源（包括主電源和控製電源），並等待5-10分鍾，讓直流母線電容放電完畢（避免觸電或損壞新主板）。

• 防靜電措施：佩戴防靜電手環，避免靜電擊穿主板上的敏感元件（如CMOS芯片）。

• 連接器安裝：主板與底板的連接通常采用排針+插座或扁平電纜，安裝時需確保連接器完全插入、無偏斜（可通過觀察連接器的定位標記確認）。

• 固定螺絲：使用合適的螺絲刀擰緊固定螺絲，避免過緊導致主板變形，或過鬆導致接觸不良。

四、OPE04故障的軟件邏輯：初始化的“必要性”與“操作流程”

1. 為什麽需要“主板更換確認”？

安川H1000變頻器的參數係統采用“出廠參數+用戶參數”的雙層結構：

• 出廠參數：存儲在主板的非易失性存儲器中，是變頻器的“默認配置”（如Pr. 0=0，表示V/F控製；Pr. 1=60Hz，表示額定頻率）。

• 用戶參數：用戶根據實際應用修改的參數（如Pr. 3=380V，表示電機額定電壓；Pr. 7=5s，表示加速時間），通常存儲在EEPROM中。

當更換主板時，新主板的出廠參數與原係統的用戶參數可能存在衝突（如原係統使用矢量控製，新主板默認是V/F控製），若不進行“確認”，變頻器可能無法正常運行（如電機啟動失敗、轉速波動）。因此，安川設計了“主板更換確認”功能，通過修改特定參數（如Pr. 777），讓係統識別新主板，並加載正確的參數。

2. 主板更換後的初始化流程（核心步驟）

若因主動更換主板觸發OPE04故障，需按照以下流程完成初始化（以安川H1000係列為例，不同固件版本可能略有差異，建議參考對應型號說明書）：

步驟1：準備工作

• 備份原參數（若可能）：若原主板未完全損壞，可通過操作麵板或安川專用軟件（如DriveWizard）備份用戶參數（避免初始化後丟失關鍵配置）。

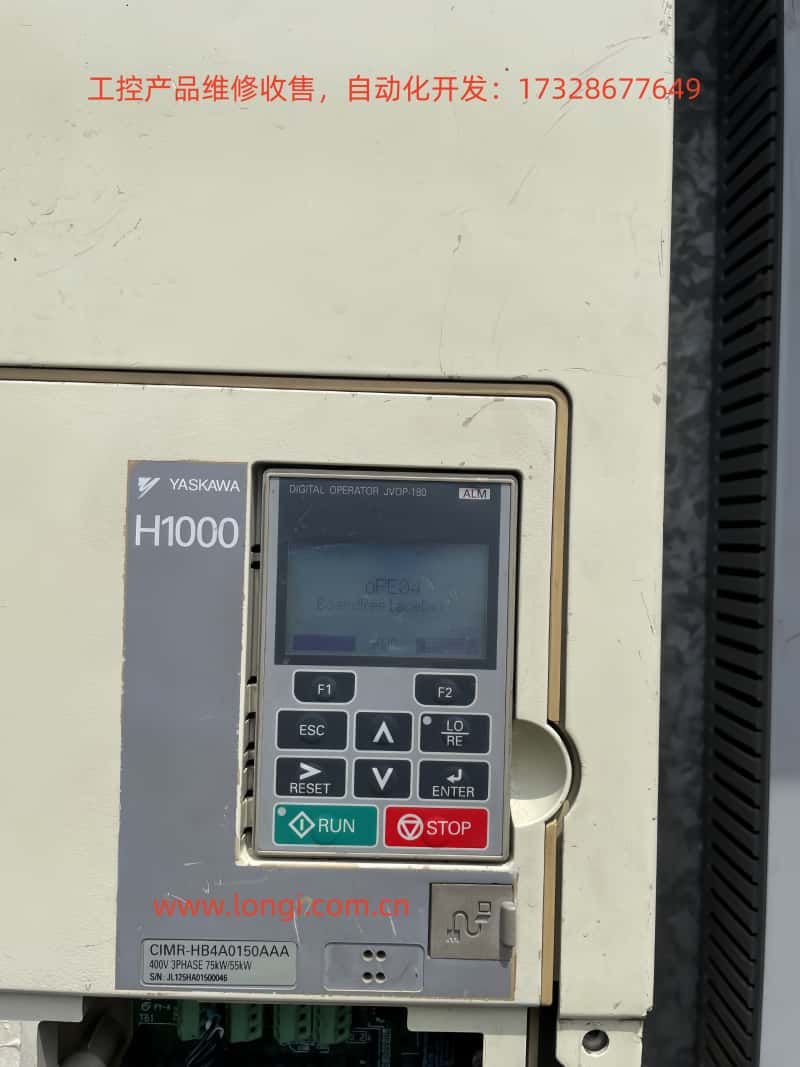

• 工具準備：十字螺絲刀、防靜電手環、操作麵板（JVOP-180，即圖片中的數字操作器）。

步驟2：進入參數模式

• 按ESC鍵退出故障顯示界麵，回到待機狀態（屏幕顯示“STOP”）。

• 長按MODE鍵（約3秒），直到屏幕顯示“Pr. 0”（表示進入參數模式）。

步驟3：找到“主板更換確認”功能碼

安川H1000係列的“主板更換確認”功能碼通常為Pr. 777（不同版本可能為Pr. 778或其他，需以說明書為準），其參數值含義如下：

• 0：未確認主板更換（默認值，觸發OPE04故障）。

• 1：確認主板更換（初始化完成，故障消除）。

步驟4：修改參數值

• 通過↑/↓鍵將Pr. 777的參數值從“0”改為“1”。

• 按ENTER鍵確認修改（屏幕顯示“Pr. 777=1”）。

步驟5：重啟變頻器

• 切斷變頻器電源，等待1分鍾後重新上電。

• 開機後，若屏幕顯示“RUN”或“STOP”（無故障代碼），則說明初始化成功，OPE04故障已消除。

五、未更換主板時的OPE04故障排查：硬件接觸與係統誤報

若未主動更換主板卻觸發OPE04故障，通常是因硬件接觸不良或係統誤報導致，需按照以下流程排查：

1. 排查硬件接觸不良

步驟1：斷開電源

• 切斷變頻器的輸入電源，等待直流母線電容放電完畢（可通過萬用表測量直流母線電壓，確保低於36V）。

步驟2：打開變頻器機箱

• 使用十字螺絲刀擰下機箱固定螺絲，打開機箱蓋（注意避免損壞內部元件）。

步驟3：檢查主板連接

• 找到控製主板與底板的連接器（通常位於主板邊緣，標記為“CN1”“CN2”等）。

• 輕輕拔出連接器，檢查插針是否有氧化（如插針表麵發黑）、彎曲（如插針歪斜）或髒汙（如灰塵、油汙）。

• 用無水酒精擦拭插針和插座（避免使用汽油或丙酮，防止腐蝕），待酒精揮發後，重新插入連接器（確保完全插入，無偏斜）。

步驟4：重新安裝機箱與上電

• 裝回機箱蓋，擰緊固定螺絲。

• 上電後，若OPE04故障消失，則說明問題解決；若仍存在，需進行下一步排查。

2. 恢複出廠設置（謹慎操作）

若硬件接觸良好但故障仍未消除，可能是係統參數混亂導致誤報，可嚐試恢複出廠設置（注意：此操作會清除所有用戶參數，需提前備份）：

步驟1：進入參數模式

• 按ESC鍵退出故障顯示，長按MODE鍵進入參數模式。

步驟2：找到“出廠參數恢複”功能碼

安川H1000係列的“出廠參數恢複”功能碼通常為Pr. 778，其參數值含義如下：

• 0：保持當前參數（默認值）。

• 1：恢複出廠參數（清除所有用戶參數）。

步驟3：恢複出廠參數

• 通過↑/↓鍵將Pr. 778的參數值改為“1”。

• 按ENTER鍵確認，屏幕會顯示“Pr. 778=1”（表示正在恢複出廠設置）。

• 等待約10秒，屏幕顯示“END”（表示恢複完成）。

步驟4：重新設置參數與驗證

• 根據實際應用需求，重新設置用戶參數（如Pr. 3=電機額定電壓、Pr. 4=電機額定電流）。

• 重啟變頻器，若OPE04故障消失，則說明問題解決。

六、OPE04故障的預防與維護建議

為避免OPE04故障反複發生，需建立規範化的維護流程：

1. 定期檢查硬件連接

• 每季度對變頻器進行一次外觀檢查，重點檢查主板連接器是否鬆動、氧化（可通過觀察連接器的顏色變化判斷，如氧化的插針會發黑）。

• 每年進行一次內部清理，用壓縮空氣吹掃主板表麵的灰塵（避免灰塵積累導致接觸不良）。

2. 規範主板更換操作

• 更換主板時，必須斷電操作，並佩戴防靜電手環。

• 安裝新主板前，需檢查新主板的型號與原主板一致（如安川H1000的主板型號為“CIMR-HB4A0150AAA”，需確認新主板的型號是否匹配）。

• 更換後，必須進行初始化操作（即修改Pr. 777=1），避免觸發OPE04故障。

3. 備份參數

• 定期備份變頻器的用戶參數（如每季度一次），可通過操作麵板（選擇“參數備份”功能）或安川DriveWizard軟件（通過RS-485通信接口連接）進行備份。

• 備份文件需存儲在非易失性介質（如U盤、雲存儲）中，避免因硬盤損壞導致參數丟失。

七、實際案例分析

案例1：主動更換主板後的OPE04故障

故障現象：某食品廠的H1000變頻器（型號CIMR-HB4A0150AAA）因主板電容擊穿，更換新主板後，上電顯示OPE04故障，無法啟動。
排查過程：

1. 確認用戶已更換主板，且未進行初始化操作。

2. 指導用戶進入參數模式，修改Pr. 777=1。

3. 重啟後，故障消失，變頻器恢複正常運行。
   結論：主動更換主板後，必須進行初始化操作，否則會觸發OPE04故障。

案例2：未更換主板的OPE04故障

故障現象：某水廠的H1000變頻器（型號CIMR-HB4A0150AAA）突然顯示OPE04故障，用戶未更換過主板。
排查過程：

1. 斷開電源，打開機箱，檢查主板連接器，發現CN1連接器的插針有氧化痕跡。

2. 用無水酒精擦拭插針和插座，重新插入連接器。

3. 上電後，故障消失。
   結論：連接器氧化導致接觸不良，係統誤判“主板已更換”，清理後恢複正常。

八、總結

安川H1000變頻器的OPE04故障，本質是係統對主板變更的確認需求——無論是主動更換還是被動誤報，都需要通過硬件排查或軟件初始化解決。技術人員需掌握以下核心要點：

1. 故障定義：OPE04是“主板更換檢測故障”，需確認主板更換狀態。

2. 解決流程：

• 主動更換主板：修改Pr. 777=1，完成初始化。

• 未更換主板：排查硬件接觸不良，必要時恢複出廠設置。

3. 預防措施：規範更換操作、定期檢查連接、備份參數。

通過本文的解析，相信技術人員能快速定位OPE04故障的原因，並采取正確的解決措施，確保變頻器的穩定運行。在實際應用中，若遇到複雜問題（如初始化後仍無法消除故障），建議聯係安川技術支持或專業維修人員，避免誤操作導致更大損失。

附錄：安川H1000係列變頻器常見功能碼

（注：功能碼可能因固件版本不同而變化，請以實際說明書為準。）
