SMILE VIEW Lab軟件手冊使用指南

引言

SMILE VIEW Lab是JEOL有限公司專為電子顯微鏡係統設計的一款專業數據管理和分析軟件。它支持處理和分析從JEOL高端儀器如JXA-ISP100、JXA-iHP200F、JSM-F100和JSM-IT800采集的數據，集樣品導航係統（SNS）圖像、掃描電子顯微鏡（SEM）圖像、能量色散X射線光譜（EDS）數據及位置信息於一體，存儲於項目文件中。本指南旨在提供全麵、原創的技術性指導，幫助用戶從安裝到高級應用全麵掌握軟件的使用。

軟件概述和安裝

核心功能

• 數據整合：鏈接樣品圖像、電子顯微鏡圖像和EDS結果，支持位置圖形化表示。

• 分析工具：提供譜圖編輯、一維比較譜、線輪廓、彈出譜圖等編輯功能。

• 高級可視化：支持3D表麵拓撲重建、任意縮放和角度查看、表麵粗糙度標準符合ISO/JIS/ASME。

• 報告生成：直觀布局編輯器，支持PDF/Word導出，多頁文檔創建。

• 兼容性：與JEOL特定模型無縫集成，支持miXcroscopy™圖像定位。

安裝前準備

• 係統要求：Windows操作係統（推薦Windows 10或更高版本）、至少8GB RAM、Intel i5或等效處理器、專用圖形卡（支持OpenGL）、足夠存儲空間。

• 軟件許可：非獨占、非可轉讓，禁止逆向工程或複製。

安裝步驟

1. 從JEOL官網或授權渠道下載安裝包（.exe文件）。

2. 雙擊安裝程序，選擇安裝路徑（默認C:\Program Files\JEOL\SMILE VIEW Lab）。

3. 接受許可協議，安裝依賴組件如.NET Framework。

4. 完成安裝後，重啟計算機，並通過管理員權限激活軟件。

5. 如果集成EDS，配置標準數據和測量條件。

啟動軟件

啟動方式

• 通過SEM Center點擊“Data”按鈕。

• 從文件菜單選擇“Project - Data management”。

啟動過程

1. 確保JEOL儀器已連接並采集數據。

2. 打開SEM Center，導航到數據管理選項。

3. 點擊啟動，軟件加載數據庫，顯示項目標簽麵板。

4. 首次啟動時，軟件可能提示配置用戶賬戶（管理員權限用於數據共享）。

注意事項

• 避免在高電磁幹擾環境中操作，確保計算機接地。

• 軟件版本信息可在Help標簽下查看。

屏幕配置

界麵布局

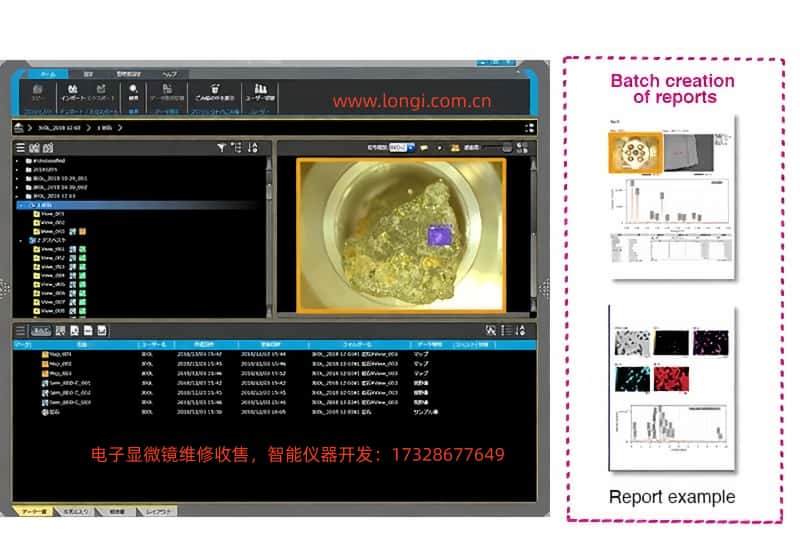

• Project標簽麵板：核心數據管理區，包括Ribbon菜單、地址欄、項目文件列表、采集數據列表和樣品圖像區域。

• Favorite標簽麵板：快捷方式集合，便於快速訪問常用項目或數據。

• Report標簽麵板：報告管理區，支持預覽、刪除和導出報告文件。

• Layout標簽麵板：布局編輯器，用於自定義報告模板。

Ribbon菜單

• Home：複製項目、導入/導出數據、搜索、顯示切換、回收站。

• Setting：化學公式計算、標準數據管理、EDS設置、報告設置、測量條件。

• Admin（管理員專用）：數據共享、數據庫維護。

• Help：版本信息。

鼠標和觸摸操作

• 支持點擊選擇、右鍵菜單、拖拽調整、捏合縮放。

• 界麵支持自定義，如更改顯示格式或排序數據。

數據管理

操作從Ribbon

• 複製項目：選擇項目，點擊Copy Project。

• 導入數據：支持項目/樣品單位導入jlz文件。

• 導出數據：導出為jlz格式，支持樣品單位、報告和布局。

• 搜索數據：在項目列表中搜索文件。

• 顯示切換：分類顯示數據類型。

• 回收站操作：臨時存儲刪除文件，支持恢複。

• 數據共享：管理員設置用戶間共享。

• 版本檢查：顯示軟件版本。

項目文件列表操作

• 創建新項目、移動樣品、過濾和顯示格式、右鍵菜單操作（重命名、發送到回收站、複製、導出、批量分析譜圖、移動到其他項目）。

樣品文件操作

• 右鍵菜單操作（重命名、刪除、導出、批量分析、移動）。

采集數據操作

• 雙擊打開分析窗口，右鍵菜單操作（打開、刪除、添加到收藏、恢複條件/階段位置、添加到報告、保存為其他格式、對應程序、粒度分析）。

其他功能

• 恢複條件、階段位置恢複、添加到報告、保存格式、對應程序、粒度分析。

檢查和編輯采集數據

打開采集數據

• 選擇數據，雙擊顯示分析窗口。

編輯樣品圖像

• 調整亮度、對比度、旋轉、標注位置。

編輯電子顯微鏡圖像

• 縮放、測量距離/角度、圖像增強。

譜圖分析

• 一維比較譜編輯，調整基線、峰識別、量化。

線分析

• 編輯輪廓，平滑曲線、提取數據。

映射分析

• 彈出譜圖編輯、線輪廓調整。

對應程序（圖像對齊）

啟動方式

• 從數據右鍵選擇Correspondence。

操作步驟

• 指定匹配模式：自動定位或手動。

• 自動定位：指定輸入圖像、比例（Mag）、ROI，設置參數，運行處理。

• 手動定位：手動調整圖像疊加。

• miXcroscopy™圖像定位：特定集成模式。

• 細調部分圖像：移動、調整大小、旋轉。

• 圖像質量調整：亮度、對比。

• 保存結果：導出對齊圖像。

• 尺度空間檢測：使用圖像金字塔優化匹配。

報告生成

屏幕配置

• 報告創建窗口包括布局編輯器、數據列表、預覽。

創建報告

• 選擇模板，新建布局基底。

編輯報告

• 添加數據、封麵、頁眉/頁腳。

新建布局

• 使用布局編輯器，添加項、調整位置、保存。

添加數據

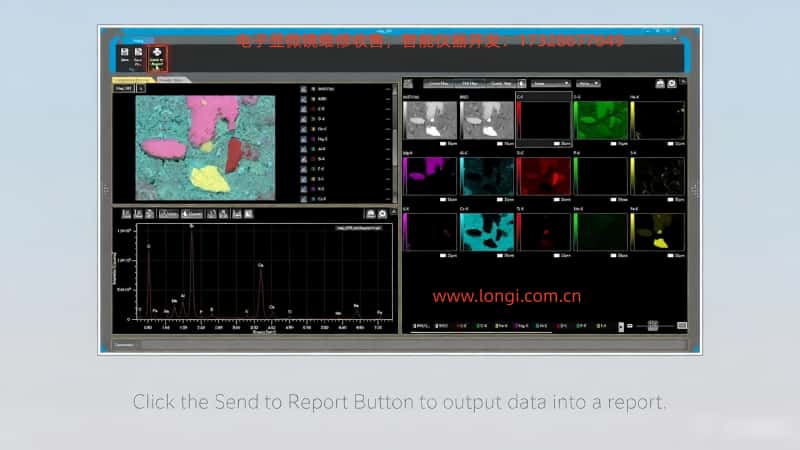

• 從列表或分析屏添加，支持比較。

添加封麵/頁眉/頁腳

• 自定義文本、頁碼。

輸出報告

• 電子數據（PDF/Word）或打印。

數據轉移到其他計算機

導出數據

• 選擇項目/樣品/報告/布局，生成jlz文件。

導入數據

• 選擇jlz文件，導入到新項目，支持Windows Explorer拖拽。

注意事項

• 確保兼容性，轉移前備份數據。

數據庫維護工具

啟動/關閉

• 從Admin標簽啟動，確認關閉。

備份

• 選擇源/目標，執行備份。

恢複

• 從備份恢複數據。

路徑更改

• 移動數據文件夾，使用備份數據。

錯誤消息

• 處理常見問題如路徑無效。

故障排除

常見問題

• 啟動失敗：檢查許可、係統要求。

• 數據導入錯誤：驗證jlz格式。

• 分析窗口不響應：重啟軟件，檢查內存。

• 報告導出失敗：確認權限，更新軟件。

聯係方式

• 如果問題持續，聯係JEOL服務辦公室。

軟件保修

• 保修期12個月，覆蓋硬件/軟件故障，但排除不當操作。

結語

SMILE VIEW Lab作為JEOL生態係統的關鍵組件，極大提升了電子顯微分析的效率和準確性。通過本指南，用戶可掌握從基本操作到高級功能的全麵技能。建議結合實際數據實踐，並定期更新軟件以獲取新功能。未來，隨著AI集成，該軟件將進一步優化自動化分析，推動科研創新。
