工業對刀儀的精準保障：ELBO CONTROLLI WASP係列故障診斷與運維全攻略

引言

在現代機械加工體係中，刀具設定儀（對刀儀）是連接“刀具準備”與“數控加工”的關鍵環節。它通過精確測量刀具的長度、直徑及位置參數，將數據實時傳輸至數控機床（CNC）控製係統，實現刀具補償的自動調整——這一步驟的精度直接決定了零件的加工尺寸、表麵質量及生產效率。據統計，約30%的加工誤差源於對刀環節的失誤，因此對刀儀的穩定性與可靠性至關重要。

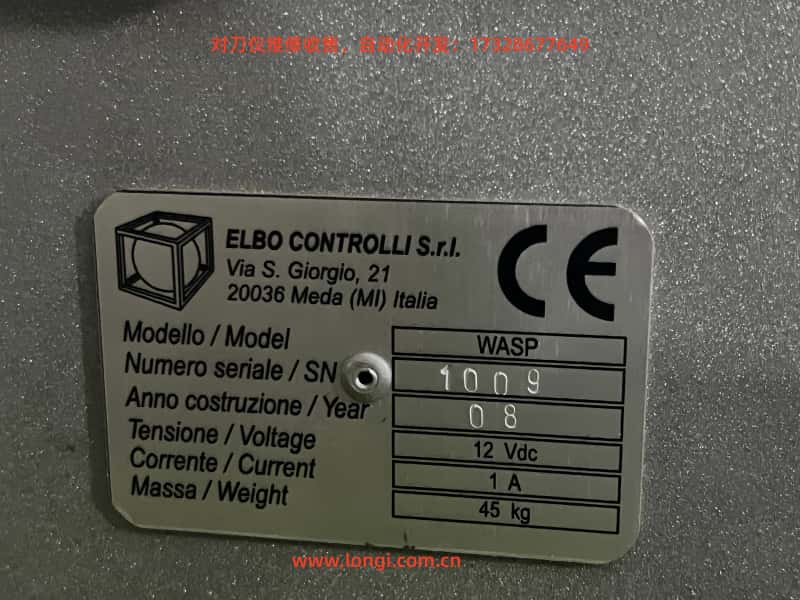

意大利ELBO CONTROLLI S.r.l.作為全球知名的工業測量設備製造商，其WASP係列對刀儀憑借高精度（±0.001mm）、強兼容性（支持Fanuc、Siemens、Heidenhain等主流CNC係統）及耐用性，廣泛應用於車削、銑削、磨削等加工場景，覆蓋汽車、航空航天、模具等高端製造領域。然而，在長期工業環境的高頻使用中，設備可能因維護不當、部件老化或操作失誤出現坐標波動、測量偏差、通訊中斷等故障，影響加工效率與產品質量。

本文將從對刀儀的基礎原理切入，係統解析WASP係列的產品特性，重點針對常見故障的診斷邏輯與解決路徑展開深度探討，並提供全生命周期維護方案，幫助用戶實現設備的“零故障”運行，助力製造精度的持續提升。

第一章 對刀儀的核心原理與WASP係列產品架構

要理解對刀儀的故障根源，需先明確其工作邏輯——“測量-計算-傳輸”的閉環流程。

1.1 對刀儀的基礎工作原理

對刀儀的核心功能是獲取刀具相對於機床坐標係的精準位置，其工作流程可分為三步：

1. 刀具定位：將待測刀具裝入對刀儀的專用夾頭（如ER夾頭、車刀夾），通過機械或氣動方式固定，確保裝夾無鬆動；

2. 測量檢測：通過光學測量頭（攝像頭+圖像識別算法）或接觸式測量頭（高精度觸點+傳感器），捕捉刀具的輪廓特征（如端點、直徑），計算得出X（徑向）、Z（軸向）坐標；

3. 數據傳輸：將測量結果通過RS232、以太網或現場總線（如Profibus）傳輸至CNC係統，係統自動更新刀具長度補償值（如G43/G44）或刀具半徑補償值（如G41/G42），實現“對刀-加工”的無縫銜接。

1.2 WASP係列的產品定位與差異化特性

WASP係列是ELBO針對工業級批量生產設計的對刀儀產品線，涵蓋WASP Touch（基礎款）、WASP Plus（進階款）、WASP Pro（高端款）三大型號，核心差異在於功能複雜度與適用場景：

• WASP Touch：入門級產品，配備7英寸彩色觸摸屏，支持手動觸發測量，適用於中小批量、低精度要求的加工場景（如普通機械零件）；

• WASP Plus：主流款，增加自動測量功能（刀具裝入後自動觸發測量，無需人工幹預），兼容10+種CNC係統，適用於汽車零部件、模具等中高精度加工；

• WASP Pro：高端款，具備多軸聯動測量（支持X/Z/C軸同步檢測）、AI圖像識別（自動識別刀具磨損）及遠程監控（通過雲平台查看設備狀態），適用於航空航天、醫療設備等精密加工領域。

其共同設計優勢包括：

• 模塊化結構：測量頭、控製板、導軌等部件可快速拆卸更換，維修時間縮短50%；

• 抗幹擾設計：采用金屬屏蔽外殼+屏蔽電纜，抵禦工業環境中的電磁幹擾（如機床電機、變頻器）；

• 人機交互優化：觸摸屏界麵支持“刀具輪廓預覽”“測量結果曆史追溯”，操作人員無需專業培訓即可上手。

第二章 WASP係列對刀儀常見故障診斷與解決

對刀儀的故障本質是“測量鏈路”的斷裂——從“刀具裝夾”到“數據傳輸”的任一環節異常，都會導致坐標偏差或功能失效。以下是五大類高頻故障的診斷邏輯與解決方案：

2.1 測量精度失效：坐標波動與重複性差

故障現象：

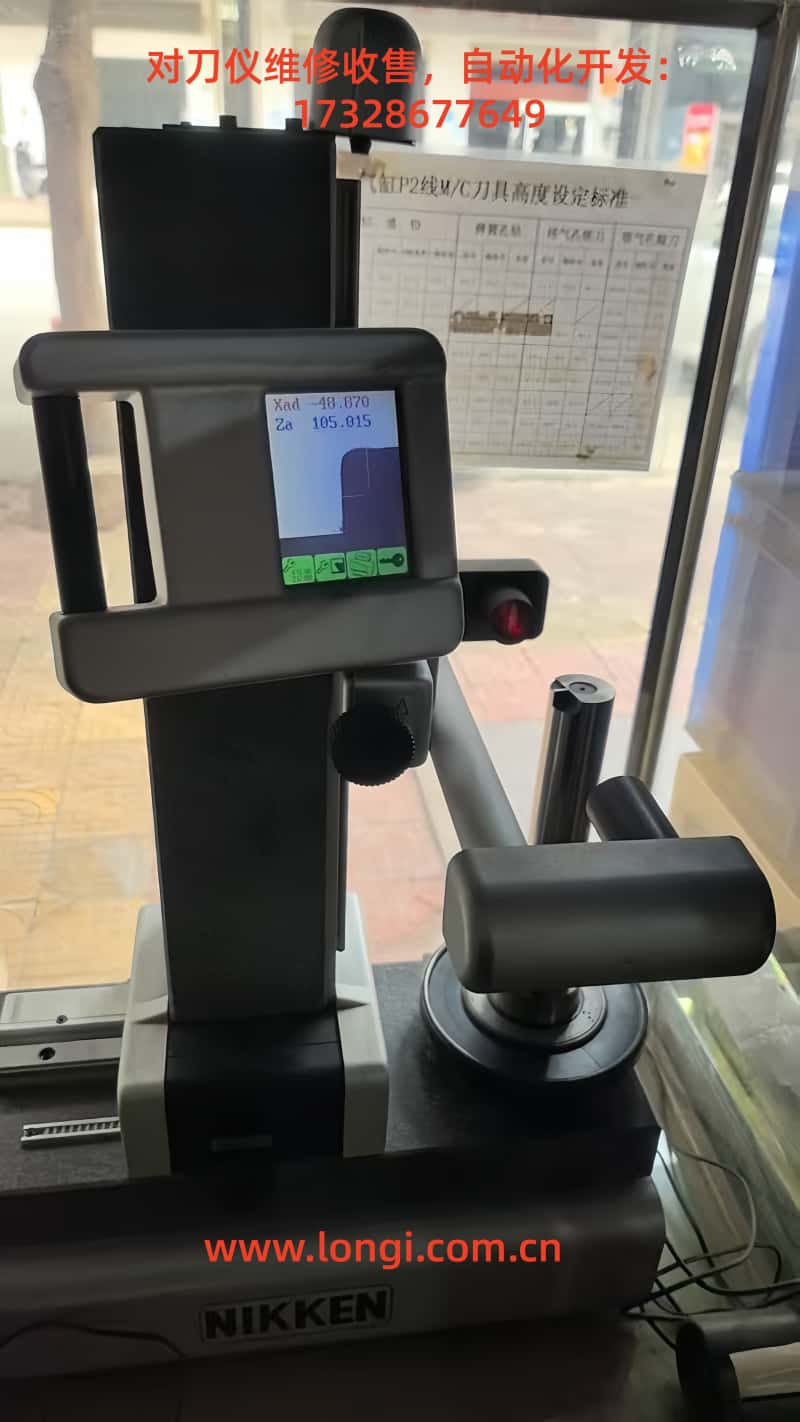

• 單次測量時，坐標數值頻繁跳變（如Xad從20.061mm驟升至20.080mm，再回落至20.065mm）；

• 多次測量同一刀具，結果差異超過0.005mm（如Za第一次179.980mm，第二次180.020mm）。

根因分析：
測量精度是對刀儀的核心指標，其失效的主要原因是“測量頭汙染”或“校準係統偏移”：

1. 測量頭髒汙：
   光學測量頭的鏡頭或接觸式測量頭的觸點被切屑、油汙、灰塵覆蓋，導致“信號采集錯誤”——光學頭無法清晰識別刀具輪廓，接觸式頭無法穩定觸發測量信號。

• 光學頭髒汙：鏡頭表麵的油汙會散射光線，導致圖像模糊，算法無法準確提取刀具端點；

• 接觸式頭髒汙：觸點氧化或附著切屑，會增大接觸電阻，導致信號延遲或中斷。

2. 校準失效：
   設備長期未校準，坐標零點偏移（如Z軸零點因機床振動移位），或校準量塊磨損（如100mm量塊使用1年後磨損0.003mm），導致測量值與實際值偏差。

解決步驟：

• 第一步：清潔測量頭（優先處理，80%的精度問題源於此）：

• 光學測量頭：用無塵布+異丙醇（濃度≥99.5%）輕輕擦拭鏡頭，去除表麵汙物；若汙物頑固，可使用鏡頭清潔紙（避免刮傷鍍膜）；

• 接觸式測量頭：用1000目細砂紙輕輕打磨觸點，去除氧化層，再用酒精擦拭幹淨，確保觸點表麵光亮。

• 第二步：重新校準設備：

1. 準備標準量塊（推薦使用0級量塊，如100mm、50mm，誤差≤0.001mm）；

2. 進入設備“設置菜單”→“校準模式”，將量塊放置在測量台上，輸入量塊實際尺寸；

3. 設備自動調整坐標係統，校準完成後，用同一量塊重複測量3次，若結果差異≤0.002mm，則校準有效。

2.2 機械運動異常：坐標跳變與卡頓

故障現象：

• 屏幕坐標突然大幅跳變（如Xad從20.061mm直接跳至20.100mm）；

• 機械移動時有“哢嗒”聲或卡頓感，手動推動測量頭需用力。

根因分析：
機械運動異常源於“傳動係統阻力增大”，核心部件是導軌、絲杆與軸承：

1. 導軌/絲杆卡滯：
   工業環境中的切屑、油汙會堆積在導軌縫隙或絲杆螺紋中，導致運動時“滑步”（如絲杆轉動但導軌未同步移動），進而引發坐標跳變；

2. 軸承潤滑不足：
   X/Z軸的軸承（如深溝球軸承608ZZ）長期缺油，會導致滾動體與滾道磨損，轉動不順暢，坐標變化出現“頓挫感”。

解決步驟：

• 清理傳動部件：

1. 拆開設備外殼（需斷電操作），用毛刷+壓縮空氣清理導軌上的切屑、油汙；

2. 用煤油清洗絲杆，去除表麵舊潤滑脂，再用無塵布擦幹；

3. 塗抹專用潤滑脂（推薦鋰基潤滑脂，耐高溫、抗磨損），確保潤滑均勻（油脂占導軌縫隙的1/3~1/2）。

• 檢查軸承狀態：
  手動轉動軸承，若有“卡頓”或“異響”，需更換同型號軸承（安裝時注意對齊，避免強行敲擊導致變形）。

2.3 通訊故障：數據無法傳輸至CNC係統

故障現象：

• 測量完成後，CNC係統無“對刀完成”反饋；

• 設備提示“通訊超時”或“數據錯誤”。

根因分析：
通訊故障的本質是“信號鏈路中斷”，常見原因包括：

1. 接口鬆動：RS232或以太網接口因振動或頻繁插拔導致接觸不良；

2. 協議不匹配：對刀儀的通訊協議（如ELBO自定義協議）與CNC係統的協議（如Fanuc的“Tool Setter Protocol”）不一致；

3. 電纜損壞：通訊電纜被機床運動部件擠壓，導致內部導線斷裂。

解決步驟：

• 檢查物理接口：
  拔插通訊電纜（如RS232的DB9接口、以太網的RJ45接口），確保插緊；用萬用表測量電纜通斷（RS232的2腳（TX）、3腳（RX）、5腳（GND）應導通），若電纜損壞，更換屏蔽電纜（屏蔽層需接地，減少電磁幹擾）。

• 配置通訊協議：

1. 進入對刀儀“設置菜單”→“通訊設置”，選擇與CNC係統一致的協議（如Fanuc係統選擇“Fanuc Protocol”）；

2. 在CNC係統中設置對應參數（如波特率9600、無校驗位、8數據位），確保雙方參數完全一致。

2.4 電源幹擾：設備反複重啟或坐標亂跳

故障現象：

• 設備頻繁自動重啟，或屏幕顯示“電壓過低”；

• 坐標數值無規律波動（如Xad從20.061mm跳至19.950mm，再跳至20.100mm）。

根因分析：
電源是設備的“動力源”，其異常會導致控製板工作不穩定：

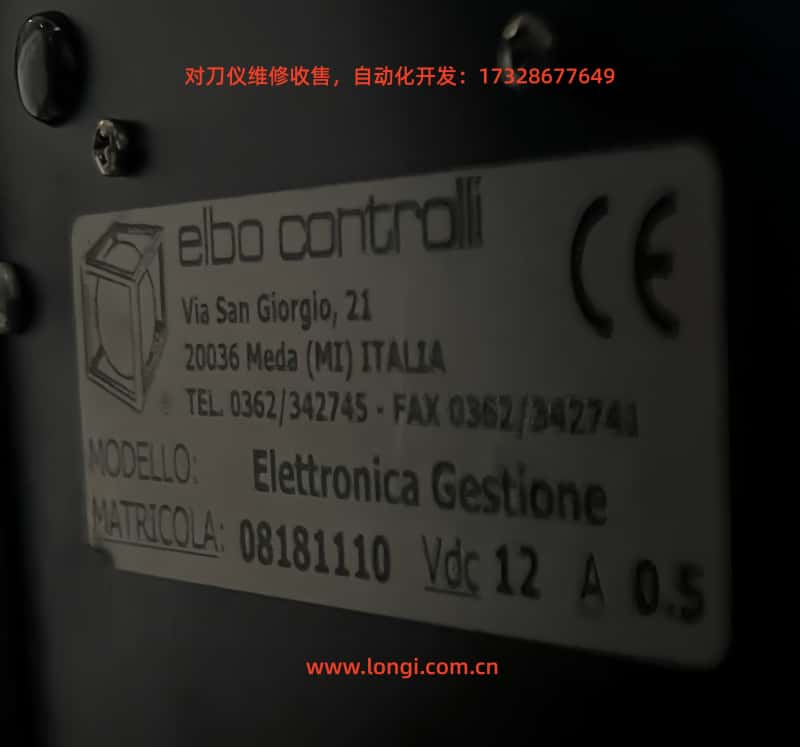

1. 電壓波動：工業現場電壓不穩定（如12Vdc電源波動超過±5%），導致控製板的CPU或內存工作錯誤；

2. 電磁幹擾（EMI）：通訊電纜靠近機床電機、變頻器等幹擾源，導致信號中混入雜波，坐標數據被“汙染”。

解決步驟：

• 穩定電源供應：
  使用穩壓電源（如12Vdc/5A開關電源，輸出電壓波動≤±1%），避免直接連接工業電網；定期檢查電源適配器的輸出電壓（用萬用表測量），確保穩定。

• 排除電磁幹擾：

1. 將通訊電纜遠離幹擾源（如距離機床電機≥1米）；

2. 設備外殼的接地端子需可靠接地（接地電阻≤4Ω），將幹擾信號導入大地；

3. 若幹擾嚴重，可在通訊電纜上套鐵氧體磁環（抑製高頻幹擾）。

2.5 刀具/工件裝夾問題：測量結果與實際不符

故障現象：

• 對刀後加工的零件尺寸偏差大（如零件厚度應為20mm，實際為19.8mm）；

• 測量時刀具晃動，屏幕顯示的刀具輪廓“模糊”。

根因分析：
裝夾是“測量鏈路”的起點，其問題會導致“測量值與實際值脫節”：

1. 刀具裝夾鬆動：刀具未用專用夾頭固定（如用普通夾頭代替ER夾頭），測量時刀具晃動，測量頭捕捉的輪廓不準確；

2. 工件定位不準：工件未放在對刀儀的定位基準麵（如平麵定位塊）上，導致刀具相對工件的坐標錯誤。

解決步驟：

• 規範刀具裝夾：
  根據刀具類型選擇合適的夾頭（如銑刀用ER32夾頭，車刀用專用刀夾），擰緊夾頭螺絲（扭矩參考設備說明書，如ER夾頭扭矩為15~20N·m）；裝夾後用手晃動刀具，確認無鬆動。

• 校準工件位置：
  將工件放置在對刀儀的定位基準麵上，用壓板固定；通過CNC係統的“工件坐標係”功能（如Fanuc的G54~G59），用百分表測量工件表麵，確認工件坐標與對刀儀坐標一致。

第三章 WASP係列對刀儀的全生命周期維護

對刀儀的“精準度”不是“修出來的”，而是“養出來的”。通過日常維護+定期保養，可將設備故障率降低70%，延長使用壽命至5~8年。

3.1 日常維護（每班次）

• 清潔：用無塵布擦拭設備表麵（包括屏幕、測量頭、導軌），去除灰塵、油汙；

• 檢查：開機前檢查通訊電纜、電源電纜是否插緊，導軌是否有切屑；

• 記錄：填寫《設備維護日誌》，記錄當班次的運行狀態（如“測量頭清潔”“導軌潤滑”）。

3.2 定期保養（每季度/半年度）

• 校準：每季度用標準量塊校準一次，確保測量精度（若加工精密零件，建議每月校準）；

• 潤滑：每半年清理導軌、絲杆，重新塗抹潤滑脂（潤滑脂需選用設備說明書推薦的型號，如ELBO專用潤滑脂）；

• 檢查部件：每年檢查測量頭、軸承、控製板的狀態——若測量頭的鏡頭有劃痕，需更換；若軸承有異響，需更換；若控製板的電容鼓包，需更換。

3.3 長期存儲（停用超過1個月）

• 環境要求：存儲在幹燥、通風的房間（溫度10~30℃，濕度≤70%），避免陽光直射；

• 防護措施：用防塵罩覆蓋設備，防止灰塵進入；

• 電池維護：若設備有內置CMOS電池（用於保存設置），每兩年更換一次，避免電池漏液損壞控製板。

第四章 應用案例：某汽車零部件廠的故障處理實踐

案例背景：
某汽車零部件廠使用WASP Plus對刀儀（2018年采購），主要用於加工發動機缸體的銑削工序。2023年以來，設備出現Z軸坐標波動問題，多次測量同一刀具，Za值差異達0.05mm，導致加工的缸體“缸孔深度”超差（公差要求±0.02mm），次品率從1%升至5%。

故障排查與解決：

1. 第一步：清潔測量頭：
   拆開測量頭防護罩，發現光學鏡頭表麵有大量油汙（源於機床冷卻液飛濺），用異丙醇擦拭後，坐標波動減小至0.02mm，但仍未達標；

2. 第二步：檢查校準：
   用100mm標準量塊校準，發現設備顯示100.03mm（實際量塊尺寸100.00mm），調整校準參數（將“Z軸偏移量”從+0.03mm改為0）後，顯示100.00mm；

3. 第三步：清理導軌：
   拆開設備外殼，發現Z軸導軌上有大量切屑（源於銑削工序的鋁屑），清理後塗抹潤滑脂，機械運動順暢；

4. 驗證效果：
   重新測量同一刀具，Za值穩定在180.00mm±0.002mm，加工的缸體次品率降至0.5%以下，恢複正常生產。

結論

ELBO CONTROLLI WASP係列對刀儀是工業加工中“精準度的守護者”，其故障多源於“細節的忽視”——測量頭的一次未清潔、導軌的一次未潤滑，都可能導致精度偏差。通過本文的故障診斷邏輯與維護方案，用戶可快速定位問題、解決故障，並通過全生命周期維護保持設備的最佳狀態。

未來，隨著工業4.0的推進，對刀儀將向“智能化”（如AI圖像識別刀具磨損）、“自動化”（如與機器人聯動實現自動換刀對刀）方向發展，但無論技術如何迭代，“精準”始終是對刀儀的核心價值——而正確的使用與維護，則是實現這一價值的根本保障。

對於製造企業而言，對刀儀的“零故障”運行不僅能提升加工效率、降低次品率，更能為“智能製造”奠定堅實的基礎——這正是ELBO WASP係列對刀儀的“使命”所在。
