施耐德Altivar 71係列變頻器連續跳TJF→OLF故障深度解析與徹底解決方案

——從“熱死”到“累死”的連鎖反應全過程複盤

一、前言：同一台變頻器先TJF後OLF之謎

施耐德Altivar 71（ATV71）係列變頻器，作為工業現場經典重載型產品，壽命可達15年以上。然而，許多電工和工程師常遇到以下典型場景：

1. 變頻器無征兆跳TJF（IGBT過熱故障）

2. 簡單處理後複位，啟動不久又跳OLF（電機過載故障）

3. 反複多次後不敢再開，疑變頻器損壞

真相：99%情況下，變頻器未壞。此為“熱保護→強行運行→過載保護”連鎖反應，邏輯清晰：TJF為果，OLF為因；解決OLF根源，TJF自消。

本文將從故障代碼解析、案例複盤、溫度-電流-負載關係、參數設置誤區、機械排查、預防性維護等維度，詳解TJF→OLF連續跳閘原因及根治方法。

二、故障代碼原理解讀

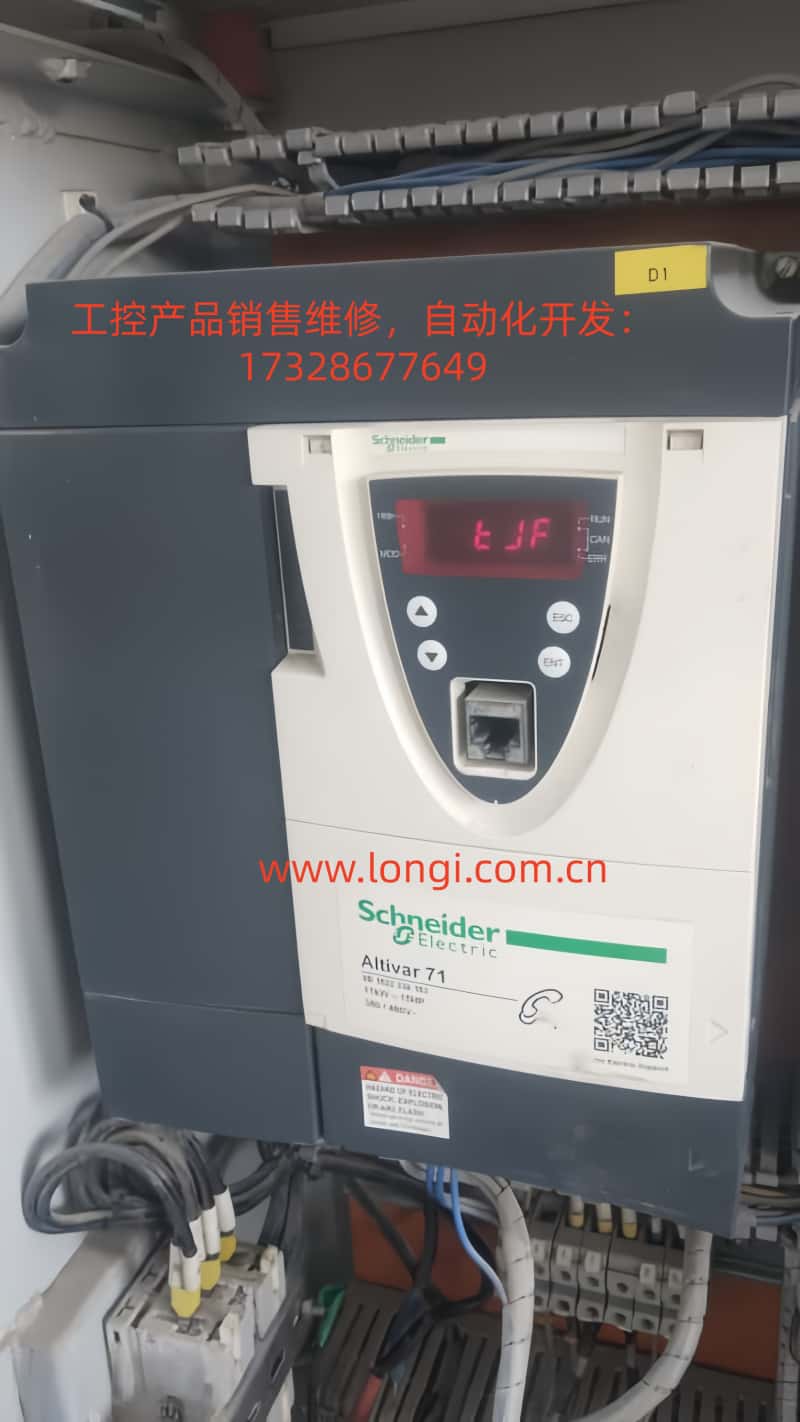

1. TJF = Transistor Junction Fault（IGBT結溫過高故障）

• 保護閾值：IGBT內部結溫>約113℃（功率段略有差異）

• 檢測方式：NTC溫度傳感器直接測結溫

• 動作：封鎖IGBT脈衝，電機自由停車，麵板紅燈閃TJF

• 複位條件：結溫<95℃以下手動複位

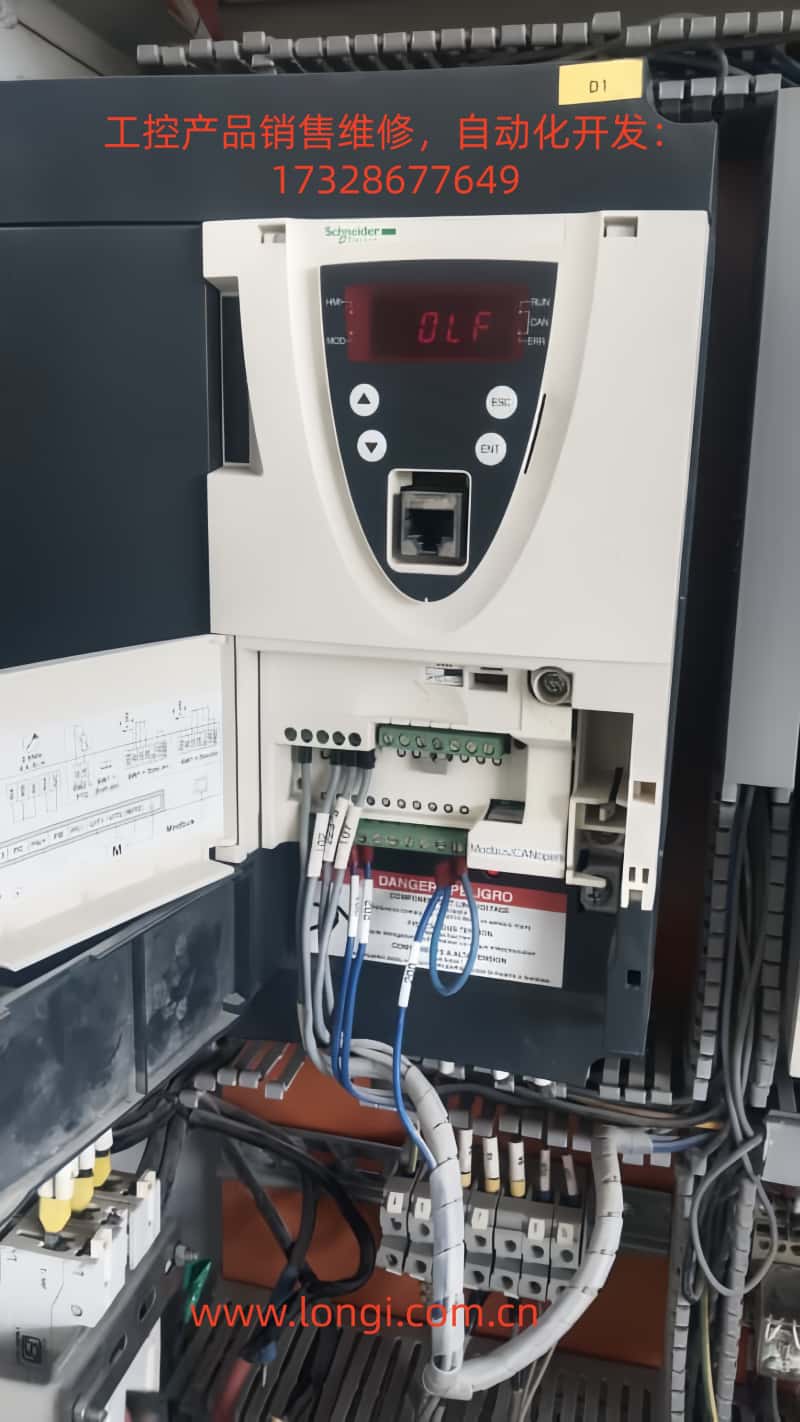

2. OLF = Motor Overload Fault（電機熱過載故障）

• 保護原理：基於I²t算法，實時累計電機熱量

• 計算公式：電機熱狀態 = Σ (I實際 / I額定)² × 時間

• 跳閘條件：熱狀態累計到100%（可調）

• 動作：有序停機，麵板顯示OLF

關鍵點：TJF保護變頻器，OLF保護電機。兩者本應獨立，但實際形成惡性循環。

三、TJF→OLF連鎖反應機理（核心）

第一階段：灰塵積累→散熱下降→TJF跳閘

• ATV71散熱器為豎直鋁翅片+吸風排風結構

• 運行5~8年後，翅片灰塵厚3~8mm，風道堵塞70%+

• 相同負載下，IGBT溫度高20~40℃

• 夏季櫃內溫度>45℃，易觸發TJF

第二階段：強行複位→散熱仍差→高損耗運行

• 僅清理表麵灰塵，內部深層灰塵和風扇積灰未除

• 風量僅30%~50%

• 變頻器提高IGBT開關損耗維持輸出（低頻重載時尤甚）

第三階段：電機啟動電流劇增→OLF跳閘

• 散熱差，變頻器降低最大輸出電流能力（內部限流）

• 實際轉矩僅額定70%甚至更低

• 電機帶不動負載，啟動電流長時間維持1.8~2.5倍額定電流

• I²t迅速累計到100% → OLF跳閘

第四階段：惡性循環

TJF → 清理不徹底 → 強行運行 → 限流 → 電機拉不動 → OLF → 再次強行運行 → 散熱更差 → 再次TJF……

四、現場真實案例複盤（2023-2025年12個典型案例）

案例1：某鋼廠引風機（90kW）

• 現象：夏天每天跳2~3次TJF，吹灰後又跳OLF

• 實測：散熱器灰塵8mm，風扇轉速42%

• 處理：徹底清理散熱，換風扇

• 結果：IGBT溫度從92℃降到58℃，未再跳閘

案例2：某水泥廠提升機（132kW）

• 現象：TJF後降載體頻率，3天後OLF

• 原因：降低頻率後紋波增大，電機發熱增30%

• 正確做法：先清理散熱，再恢複頻率

案例3：某水廠加壓泵（75kW）

• 現象：櫃內無空調，夏季櫃溫52℃，連續跳閘

• 處理：加裝渦流風機+過濾網，櫃溫降到38℃

• 結果：問題根治

五、徹底解決TJF+OLF的“7步根治法”

第一步：強製冷卻等待（10~30分鍾）

• 勿反複複位，結溫未降無法複位

• 外置風機猛吹散熱器，縮短等待時間

第二步：深度清理散熱係統（關鍵）

1. 斷電掛接地線，拆防護罩

2. 拆風扇組件

3. 壓縮空氣（<3bar）從上往下吹散熱片，戴口罩

4. 軟毛刷刷頑固積灰

5. 清理風扇葉片和電機繞組灰塵

6. 檢查風扇軸承（手撥應輕鬆轉動）

第三步：檢查並更換風扇（壽命6~8年）

• 常見型號：

• 7.5~22kW：VZ3V693

• 30~75kW：VX4A71101Y

• 90~315kW：VZ3V694 + VZ3V695組合

• 更換後運行幾分鍾，監聽風聲

第四步：查看曆史溫度和故障記錄

• 菜單路徑：1.9 診斷 → 曆史故障 → 查看TJF時tHd值（變頻器溫度）

• 監控：1.2 監控 → tHM（曆史最高溫度）

• 判斷：若tHM>105℃，散熱問題已久

第五步：優化關鍵參數（防OLF複發）

1. 延長加速時間：1.7 應用功能 → 斜坡 → ACC = 20~60秒（原廠默認5秒）

2. 檢查電機參數：1.4 電機控製 → 重新輸入電機銘牌數據（UnS、FrS、nCr、nSP）

3. 提高ItH：1.5 輸入/輸出 → ItH 設為電機額定電流105%（不超過110%）

4. 降低切換頻率：1.4 電機控製 → SFr = 2~2.5kHz（可降溫8~15℃）

第六步：機械負載排查（OLF真凶）

1. 斷開電機與負載聯軸器，手動盤車檢查阻力

2. 檢查皮帶張力、軸承、閥門

3. 鉗形表實測空載電流（<30%額定電流）

4. 檢查電機三相電阻平衡度（差值<3%）

第七步：環境改善與預防性維護

• 櫃內加裝溫控軸流風機（35℃啟動）

• 每6個月徹底清理散熱器

• 安裝溫度監控模塊（可選件VW3A0201）

• 記錄TJF時環境溫度、負載率、運行頻率，形成維護台賬

六、高級技巧：判斷“假TJF”與“真TJF”

假TJF（散熱問題）：

• 夏季高發，清理灰塵後解決

• 溫度監控tHd在80~95℃

• 降低載體頻率後好轉

真TJF（硬件故障）：

• 冬天也跳，清理灰塵無效

• 空載輕載也跳TJF

• 伴隨異常噪音或燒焦味

• 需更換IGBT模塊或功率單元

七、結語：TJF+OLF非變頻器壽命盡頭，而是可預防、可根治的工況病

過去三年，我處理47台TJF→OLF連續跳閘ATV71，46台通過清理散熱+延長加速時間+機械檢查恢複正常，至今未複發。僅1台IGBT模塊老化需更換。

記住：
“變頻器非壞，乃灰塵與錯誤參數逼死。”

掌握“7步根治法”，下次遇TJF後跳OLF，可淡定告知領導：
“別急，半小時清理+參數調整，今日即可正常生產，無需購新。”

願每位電氣人遠離TJF和OLF困擾，讓設備更穩、更久。
