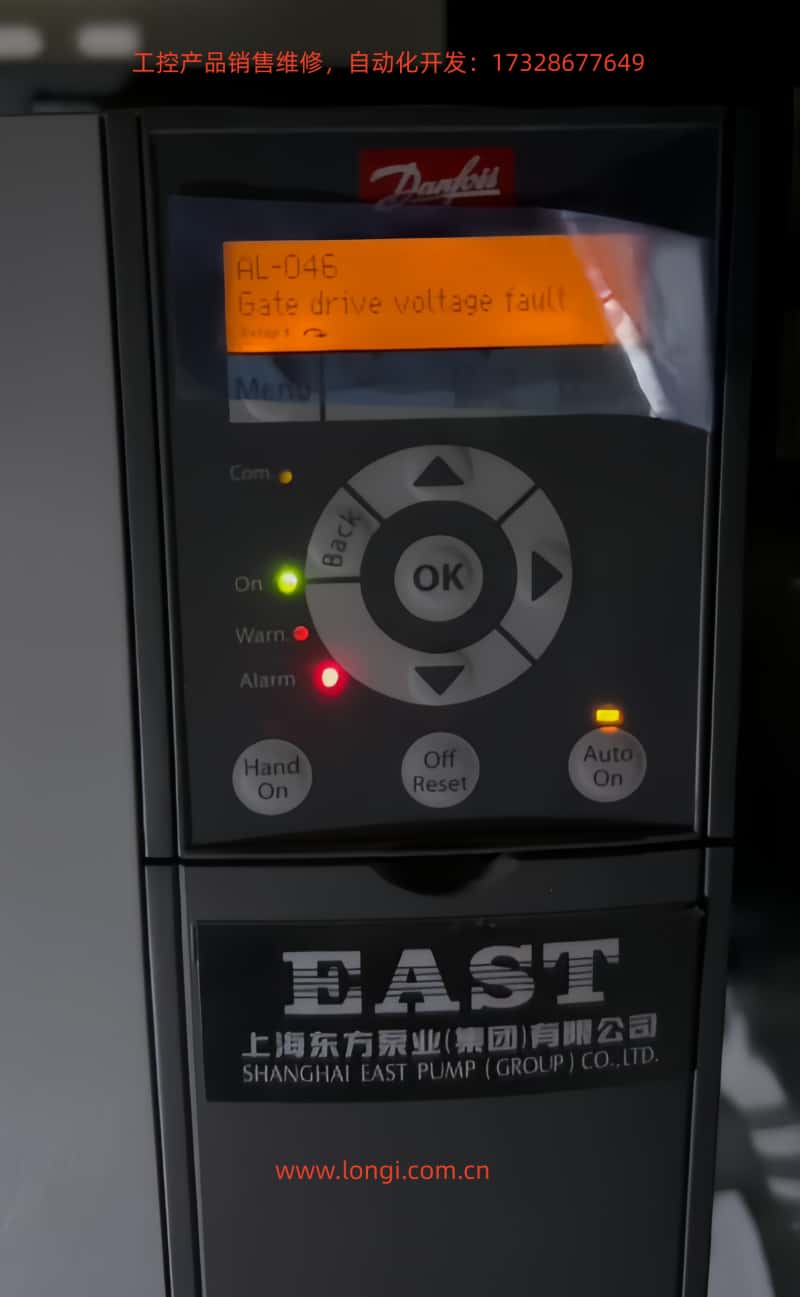

丹佛斯變頻器 AL-046（Gate Drive Voltage Fault）專業維修指南

引言

丹佛斯（Danfoss）變頻器以其高效、穩定和智能化特點廣泛應用於工業自動化領域。然而，隨著使用時間的增長或環境因素影響，變頻器可能出現各類故障。其中，AL-046報警（Gate Drive Voltage Fault，柵極驅動電壓故障）是較為複雜且常見的一類硬件故障。該故障涉及驅動電路、功率模塊（IGBT）及控製邏輯的協同工作，若處理不當可能導致設備停機甚至二次損壞。
本文將從故障原理、排查流程、實操案例及預防策略四個維度，係統解析AL-046故障的專業維修方法，旨在為技術人員提供可落地的技術指南。

第一章 故障原理深度解析

1.1 柵極驅動電壓的作用

IGBT（絕緣柵雙極型晶體管）是變頻器功率轉換的核心元件，其開關動作由柵極（G）與發射極（E）之間的電壓控製。丹佛斯變頻器通過驅動電路將控製板的PWM信號轉換為符合IGBT需求的驅動電壓（通常為+15V/-8V左右），確保IGBT高效、低損耗地工作。
AL-046故障的本質：驅動電壓超出正常範圍（如電壓過低、過高或完全缺失），導致IGBT無法正常開關，係統觸發保護機製。

1.2 故障觸發邏輯

• 硬件檢測路徑：驅動板內置電壓監測電路，實時反饋柵極電壓至控製板。

• 軟件判斷機製：若電壓異常持續超過設定時間（如200ms），控製板報AL-046並停機。

1.3 常見故障誘因

第二章 維修工具與安全規範

2.1 必備工具清單

• 電氣安全工具：高壓絕緣手套、放電棒、萬用表（CAT III 1000V以上）。

• 精密測試儀器：示波器（帶寬≥100MHz）、絕緣電阻測試儀、IGBT測試儀。

• 維修輔助工具：防靜電手環、恒溫烙鐵、熱風槍、元件焊接套件。

2.2 安全操作準則

1. 斷電與放電：切斷電源後等待15分鍾，用萬用表確認母線電壓低於36V。

2. 防靜電措施：佩戴防靜電手環，避免直接接觸IGBT柵極引腳。

3. 元件替換原則：使用原廠或認證替代件，記錄更換元件參數（如電容容值、IGBT型號）。

第三章 係統化維修流程

3.1 初步診斷與外觀檢查

• 步驟1：觀察變頻器工作狀態（是否冒煙、異味、異常聲響）。

• 步驟2：檢查輸入電源（三相電壓平衡性、波動範圍±10%以內）。

• 步驟3：目視檢查驅動板、IGBT模塊及連接器有無燒焦、氧化或鬆動。

3.2 驅動板深度檢測

3.2.1 電源電壓測試

• 測試點：驅動板供電端（通常為+24V或+15V）。

• 合格標準：電壓波動不超過標稱值±5%，無交流紋波。

• 異常處理：檢查供電電路（如開關電源、濾波電容），替換損壞元件。

3.2.2 光耦與信號路徑測試

• 光耦測試：離線測量輸入/輸出側阻值，正常光耦阻值應為開路（未激時）或低阻（激磁時）。

• 信號追蹤：使用示波器監測PWM輸入與驅動輸出波形，確認信號完整性（幅值、頻率、死區時間）。

3.2.3 電容健康度評估

• 電解電容檢測：使用LCR表測量容量與ESR值，容量衰減超過20%或ESR值翻倍需更換。

3.3 IGBT模塊專項測試

3.3.1 靜態測試（離線）

• 柵極-發射極阻值：正常值應為開路（萬用表二極管檔顯示OL），若短路則IGBT損壞。

• 集電極-發射極漏電流測試：使用絕緣電阻測試儀，阻值應大於100MΩ。

3.3.2 動態測試（在線/離線）

• 雙脈衝測試：通過專用測試平台輸入雙脈衝信號，觀測IGBT開關特性（如米勒平台電壓、關斷尖峰）。

• 示波器波形分析：正常驅動波形應無振蕩、無毛刺，柵極電壓幅值符合規格書（如+15V/-8V）。

3.4 控製板排查

• PWM信號驗證：確認控製板輸出PWM信號幅值（通常為3-5Vpp）、頻率與設定值一致。

• 通信接口檢測：檢查驅動板與控製板之間的通信線（如光纖、排線）連接可靠性，排除接觸不良或幹擾。

3.5 係統聯調與驗證

• 上電測試：逐步升高負載，監測驅動電壓、IGBT溫度及輸出電流波形。

• 長期運行觀察：連續運行2-4小時，確認故障不再複現。

第四章 實戰維修案例分析

4.1 案例背景

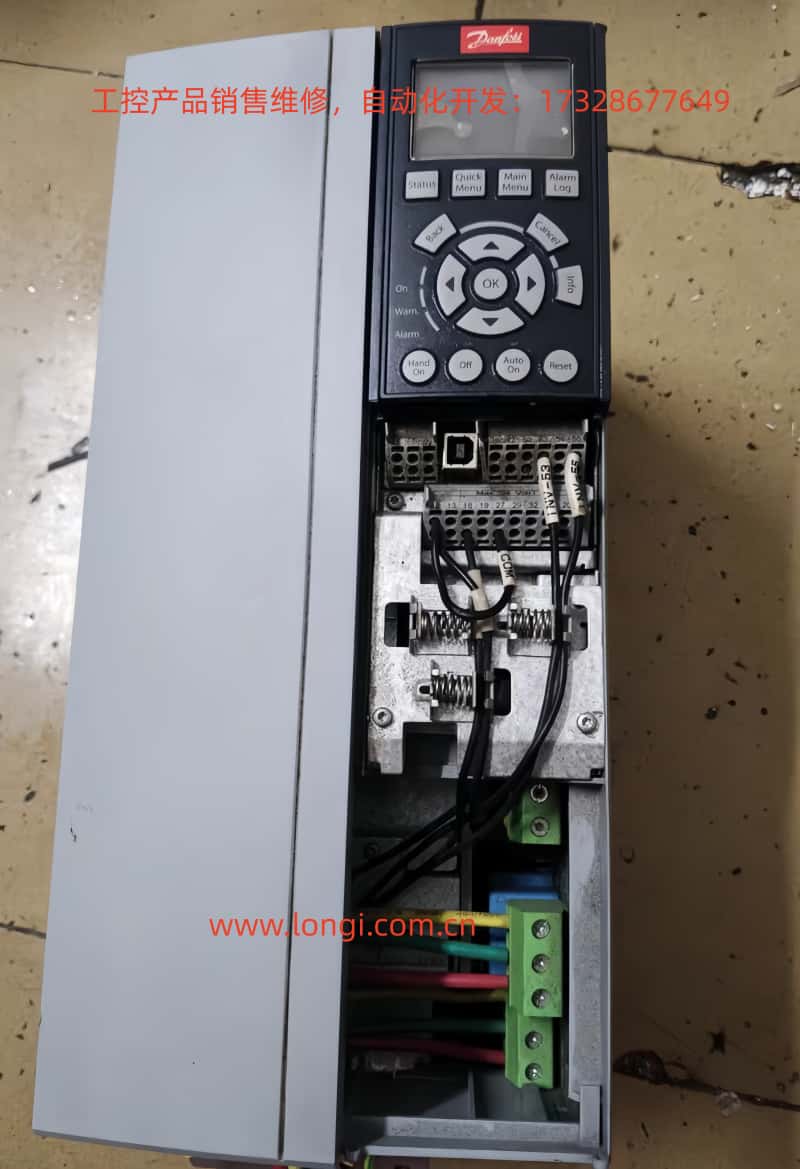

某工廠丹佛斯VLT® AutomationDrive FC 302變頻器報AL-046故障，伴隨間歇性停機。

4.2 診斷過程

1. 初步檢查：發現驅動板C12電容頂部鼓包，供電電壓波動至+12V（標稱+15V）。

2. 深入檢測：

• 更換C12電容後，供電恢複至+15V，但驅動輸出波形存在高頻振蕩。

• 進一步排查發現光耦TLP350輸入側老化，導致信號傳輸延遲。

3. IGBT測試：模塊靜態測試正常，但動態測試顯示關斷尖峰高達+22V（安全閾值≤+18V），需更換驅動電阻與增設吸收電容。

4.3 解決方案

• 替換驅動板老化光耦與電解電容。

• 優化驅動電路參數（調整柵極電阻、增加TVS二極管抑製尖峰）。

• 更換原廠IGBT模塊（確保與舊模塊參數一致）。

4.4 維修結果

維修後變頻器運行穩定，驅動電壓波動控製在±2%以內，負載測試通過。

第五章 故障預防與長期維護策略

5.1 運行環境優化

• 溫度控製：確保變頻器工作環境溫度≤40℃，安裝軸流風扇或空調降溫。

• 防塵與防潮：定期清理防塵網，濕度較高時啟用加熱器或除濕機。

5.2 定期維護計劃

5.3 負載管理建議

• 避免變頻器長期過載運行（建議負載率≤90%）。

• 對衝擊性負載（如起重機、衝床）配置製動單元與再生電阻。

結語

AL-046故障的維修需要結合電路原理、元件特性與實操經驗綜合分析。通過係統化的檢測流程與科學的預防策略，可顯著降低故障率並延長變頻器壽命。技術人員需注重細節（如波形分析、元件參數匹配），並在維修後建立完整的檔案記錄，為後續維護提供數據支持。
