橫河記錄儀SR10000說明書使用指南

前言

橫河電機株式會社生產的SR10000係列記錄儀，作為一款高性能、多通道的數據記錄設備，廣泛應用於工業過程控製、實驗室監測等領域。本指南旨在係統梳理官方說明書，提煉核心操作，幫助用戶快速掌握並有效應用。

第一章：設備概述與核心概念

1.1 機型與基本參數

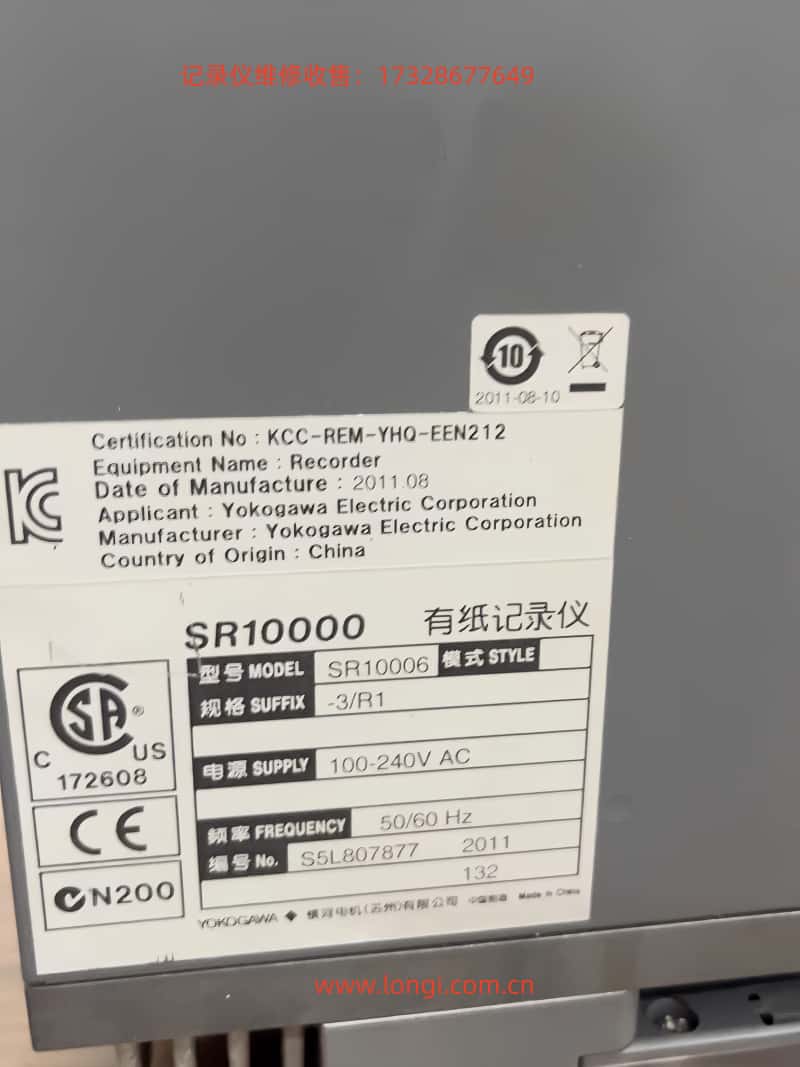

• 機型分類：筆式（SR10001-SR10004）與打點式（SR10006）。

• 測量周期：筆式固定為125ms，打點式依A/D積分時間而定。

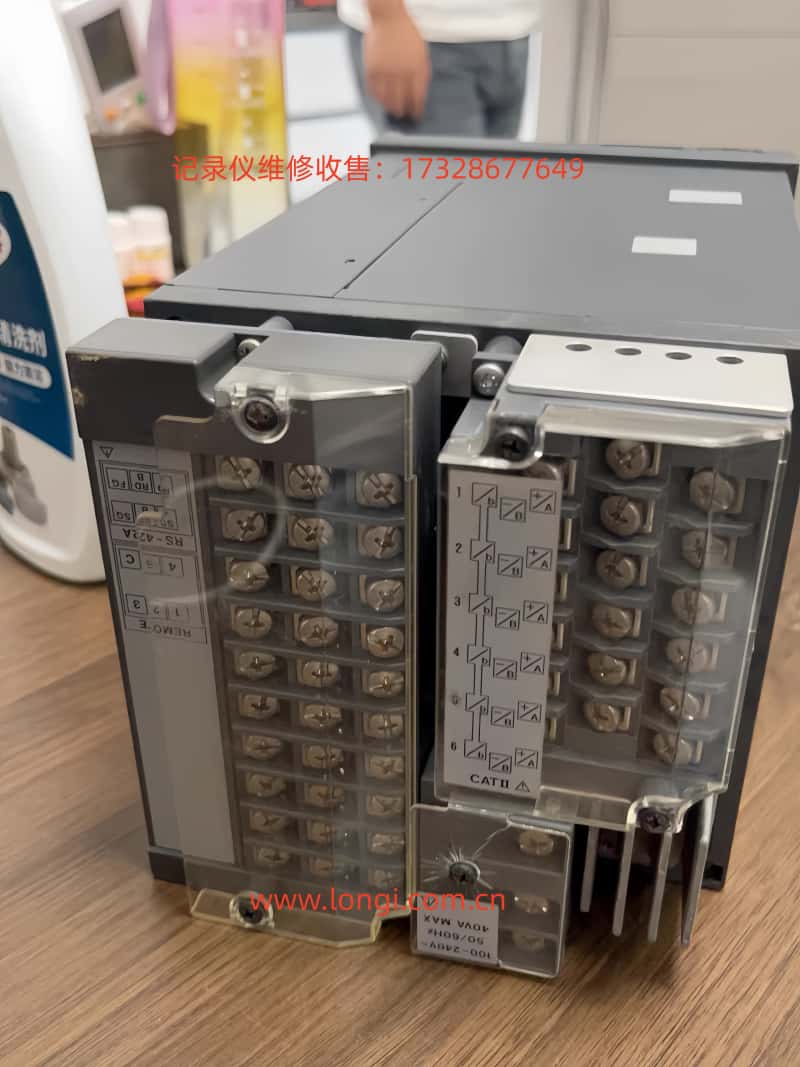

• 輸入通道：與機型筆數或打點數對應，未使用通道可設為“Skip”。

1.2 兩種操作模式

• 設定模式：按住MENU鍵3秒進入，設置日常參數。

• 基本設定模式：在設定模式下，同時按住△和▽鍵3秒進入，進行深度係統配置。

• 重要提示：記錄過程中無法進入基本設定模式。

1.3 核心概念

• 量程類型：如熱電偶K型、直流電壓2V等，有固定可測量範圍。

• 輸入量程：在可測量範圍內指定實際測量範圍。

• 記錄範圍：記錄紙上100mm寬度代表輸入量程的0%到100%。

• 標尺運算：將電壓信號線性轉換為實際物理單位。

第二章：測量輸入功能詳解與配置

2.1 輸入類型與量程設定

• 操作路徑：設定模式→RANGE，選擇通道與輸入類型，設定範圍值。

2.2 輸入信號處理功能

• 濾波器（筆式機型）：低通濾波器，平滑信號。

• 移動平均（打點式機型）：對連續采樣值求平均。

• A/D轉換器積分時間：抑製工頻幹擾。

2.3 高級運算與補償功能

• 偏差：為測量值加固定偏移量。

• 輸入值校正（/CC1選配件）：多點折線校正。

• 熱電偶冷端補償：補償冷端溫度變化帶來的誤差。

• 熱電偶/1-5V斷偶檢測：檢測信號斷路並報警。

第三章：報警功能配置與管理

3.1 報警類型與設定

• 操作路徑：設定模式→ALARM，選擇通道與報警號，設定報警類型與值。

3.2 報警高級設置

• 報警滯後：防止報警頻繁動作。

• 報警輸出繼電器動作：選擇報警時繼電器動作方式。

• 診斷輸出：記錄儀故障時觸發繼電器101。

第四章：記錄與打印功能全解析

4.1 曲線記錄

• 筆式機型：連續記錄，顏色固定。

• 打點式機型：周期性打點記錄，可設定記錄周期與顏色。

4.2 送紙速度與區域記錄

• 送紙速度：設定模式→CHART，選擇速度檔位。

• 區域記錄：限製特定通道記錄範圍。

4.3 打印輸出功能

• 定時打印：按設定時間間隔打印。

• 報警打印：報警發生或解除時打印。

• 信息打印：手動或遠程信號觸發打印預設信息。

• 手動打印、列表打印、設定列表打印：滿足不同打印需求。

4.4 高級記錄功能

• 部分壓縮擴大記錄：壓縮或擴大顯示記錄範圍某一部分。

• 位相同期記錄（筆式機型）：確保多支筆記錄時間對齊。

第五章：維護、校準與故障排除

5.1 定期檢查與清潔

• 檢查項目：顯示、記錄、打印功能，記錄紙餘量。

• 清潔：定期清潔寫字筆支架傳動軸或打印筆托架傳動軸。

5.2 校準

• 校準儀器：高精度標準信號發生器等。

• 校準步驟：連接設備，預熱，輸入標準信號，檢查顯示與記錄值。

5.3 筆位/打點位置調整

• 筆式機型：基本設定模式→P_ADJ，調整左端與右端位置。

• 打點式機型：依次調整中央滯後、左端與右端位置。

5.4 故障排除

• 查看錯誤信息：顯示屏顯示錯誤代碼，查閱說明書解決。

• 使用故障排除流程圖：診斷常見問題。

• 常見問題檢查點：電源、輸入信號、記錄紙/筆/色帶、鍵鎖/自定義菜單。

第六章：選配件與高級功能簡介

• 通信功能（/C3, /C7）：遠程監控與數據采集。

• 報警輸出繼電器（/A1, /A2, /A3）：提供更多繼電器輸出點。

• 遠程控製（/R1）：外接信號控製記錄儀功能。

• 標題打印（/BT1）：增強批處理打印功能。

• 輸入值校正（/CC1）：高精度多點折線校正。

• 擴展輸入（/N1, /N3）：支持更多熱電偶與熱電阻類型。

第七章：總結與最佳實踐建議

• 先規劃，後設置：明確每個通道設置要求。

• 善用功能設定向導：複雜配置時提供巨大幫助。

• 注重信號質量：確保接線、接地、濾波正確。

• 合理使用打印功能：根據需求設置打印間隔與事件標記。

• 建立維護日曆：定期清潔、檢查、校準。

• 安全操作：斷電後進行接線與維護，遵守安全標誌。
