現代 N700E 變頻器過電流故障（E30.4）診斷與解決方案全麵指南

目錄

1. 概述

• 變頻器在工業自動化中的作用

• 現代 N700E 變頻器簡介

• 過電流故障的重要性

2. 過電流故障（E30.4）的基本概念

• 什麽是過電流故障？

• E30.4 故障代碼的含義

• 過電流保護機製

3. E30.4 故障的常見原因

• 負載過重

• 參數設置不當

• 電源問題

• 機械故障

• 變頻器內部故障

4. 診斷 E30.4 故障的步驟

• 使用數字操作器查看故障信息

• 檢查電機和負載

• 檢查電源和接線

• 檢查變頻器參數

• 檢查變頻器硬件

5. 解決 E30.4 故障的具體方法

• 調整加速時間

• 優化電機參數

• 檢查和修複電源問題

• 處理機械故障

• 更換或維修變頻器硬件

6. 預防 E30.4 故障的措施

• 定期維護和檢查

• 正確設置變頻器參數

• 使用高質量的電源和接線

• 監控負載和環境條件

7. 高級診斷與工具

• 使用示波器和萬用表

• 現代 N700E 的通信功能

• 故障日誌分析

8. 實際案例分析

• 案例一：負載過重導致的 E30.4 故障

• 案例二：參數設置錯誤導致的 E30.4 故障

• 案例三：電源不穩定導致的 E30.4 故障

9. 結論與建議

• 總結 E30.4 故障的診斷和解決方法

• 建議的最佳實踐

• 進一步學習的資源

1. 概述

1.1 變頻器在工業自動化中的作用

變頻器（Variable Frequency Drive, VFD）是現代工業自動化係統中不可或缺的核心設備之一。它通過調節電機的輸入頻率和電壓，實現對電機轉速的精確控製，從而提高生產效率、降低能源消耗並延長設備壽命。變頻器廣泛應用於風機、水泵、輸送機、機床等設備中，其穩定性和可靠性直接影響到整個生產線的運行效率。

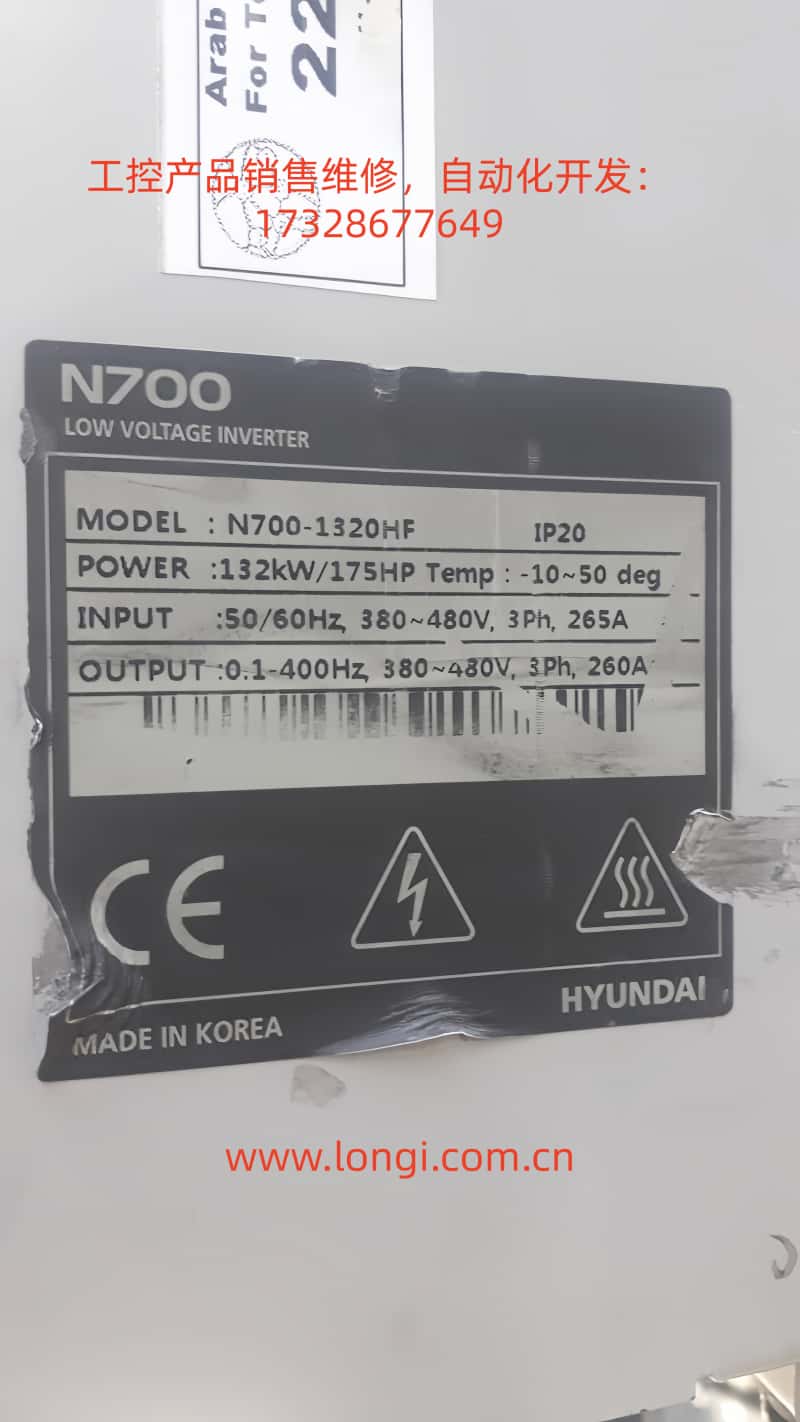

1.2 現代 N700E 變頻器簡介

現代 N700E 係列變頻器是韓國現代重工推出的一款高性能變頻器，具有以下特點：

• 高效節能：采用先進的控製算法，提高電機效率。

• 多功能性：支持多種控製模式，如 V/F 控製、無傳感器矢量控製等。

• 可靠性強：內置多種保護功能，如過電流、過載、過壓、欠壓等。

• 易於操作：配備數字操作器，支持參數設置和故障診斷。

N700E 變頻器廣泛應用於工業生產中的各種場景，如風機、水泵、壓縮機等。

1.3 過電流故障的重要性

過電流故障是變頻器運行中最常見的故障之一，如果不能及時處理，可能會導致設備損壞、生產中斷甚至安全事故。因此，理解過電流故障的原因、診斷方法和解決方案，對於維護人員和工程師來說至關重要。

2. 過電流故障（E30.4）的基本概念

2.1 什麽是過電流故障？

過電流故障是指變頻器輸出電流超過其額定值或設定的保護限值，導致變頻器觸發保護機製並停機。過電流可能由多種原因引起，如負載過重、參數設置不當、電源問題等。

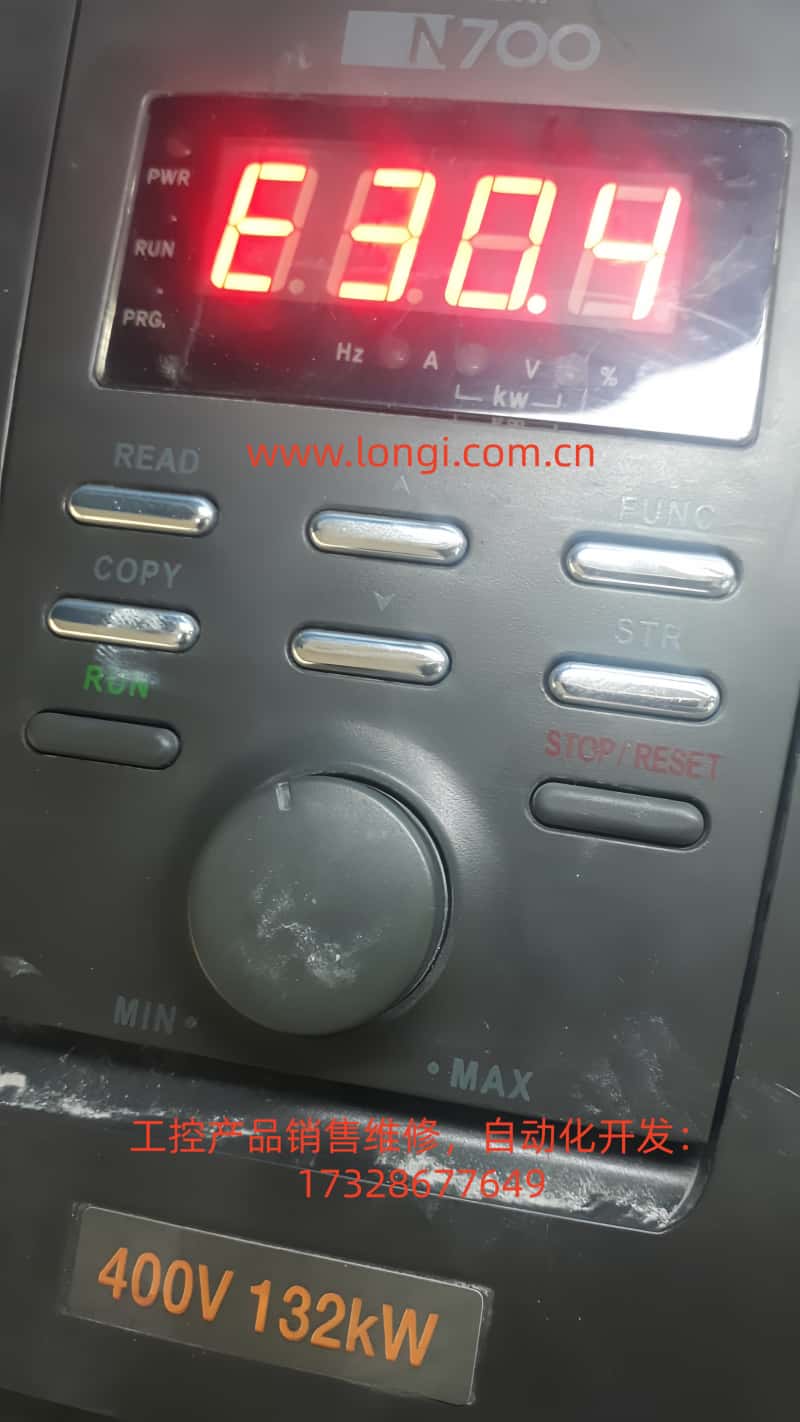

2.2 E30.4 故障代碼的含義

在現代 N700E 變頻器中，E30.4 是一個典型的過電流故障代碼，表示變頻器檢測到輸出電流超過預設的過電流保護限值。當變頻器顯示該故障代碼時，需要立即采取措施進行診斷和修複。

2.3 過電流保護機製

現代 N700E 變頻器內置了多種保護機製，以防止過電流對設備造成損害：

• 硬件保護：通過電流傳感器實時監測輸出電流，一旦超過限值，立即切斷輸出。

• 軟件保護：通過參數設置，可以調整過電流保護的靈敏度和響應時間。

3. E30.4 故障的常見原因

3.1 負載過重

• 機械卡滯：電機或機械負載卡滯，導致電流急劇增加。

• 負載過大：電機長時間運行在過載狀態，導致電流超過變頻器額定值。

3.2 參數設置不當

• 加速時間過短：加速時間（A02）設置過短，導致啟動電流過大。

• 電機參數錯誤：變頻器中設置的電機額定電流、功率、極數等參數與實際不符。

3.3 電源問題

• 電壓不穩定：輸入電壓波動過大或電壓過低。

• 缺相或不平衡：三相電源缺相或電壓不平衡，導致電流異常。

3.4 機械故障

• 軸承損壞：電機軸承損壞，導致摩擦增大，電流增加。

• 傳動係統故障：皮帶、齒輪等傳動部件損壞或鬆動。

3.5 變頻器內部故障

• 功率模塊老化：功率模塊或電容老化、損壞。

• 散熱不良：散熱風扇故障或散熱片積灰，導致過熱引發過電流保護。

4. 診斷 E30.4 故障的步驟

4.1 使用數字操作器查看故障信息

• 通過數字操作器進入 d13（Trip event monitor） 模式，查看故障發生時的電流、頻率等數據。

• 檢查 d14-d16（Trip history） 查看曆史故障記錄。

4.2 檢查電機和負載

• 確認電機和機械負載是否正常運轉，是否有卡滯或異常阻力。

• 檢查傳動係統（皮帶、齒輪、軸承等）是否有損壞或異物卡住。

4.3 檢查電源和接線

• 使用萬用表測量輸入電壓（R、S、T），確保三相電壓平衡且在允許範圍內。

• 檢查接線端子是否鬆動或接觸不良。

4.4 檢查變頻器參數

• 確認加速時間（A02）、電機額定電流（A06）等參數是否設置正確。

• 檢查過載保護水平（b07）是否合理。

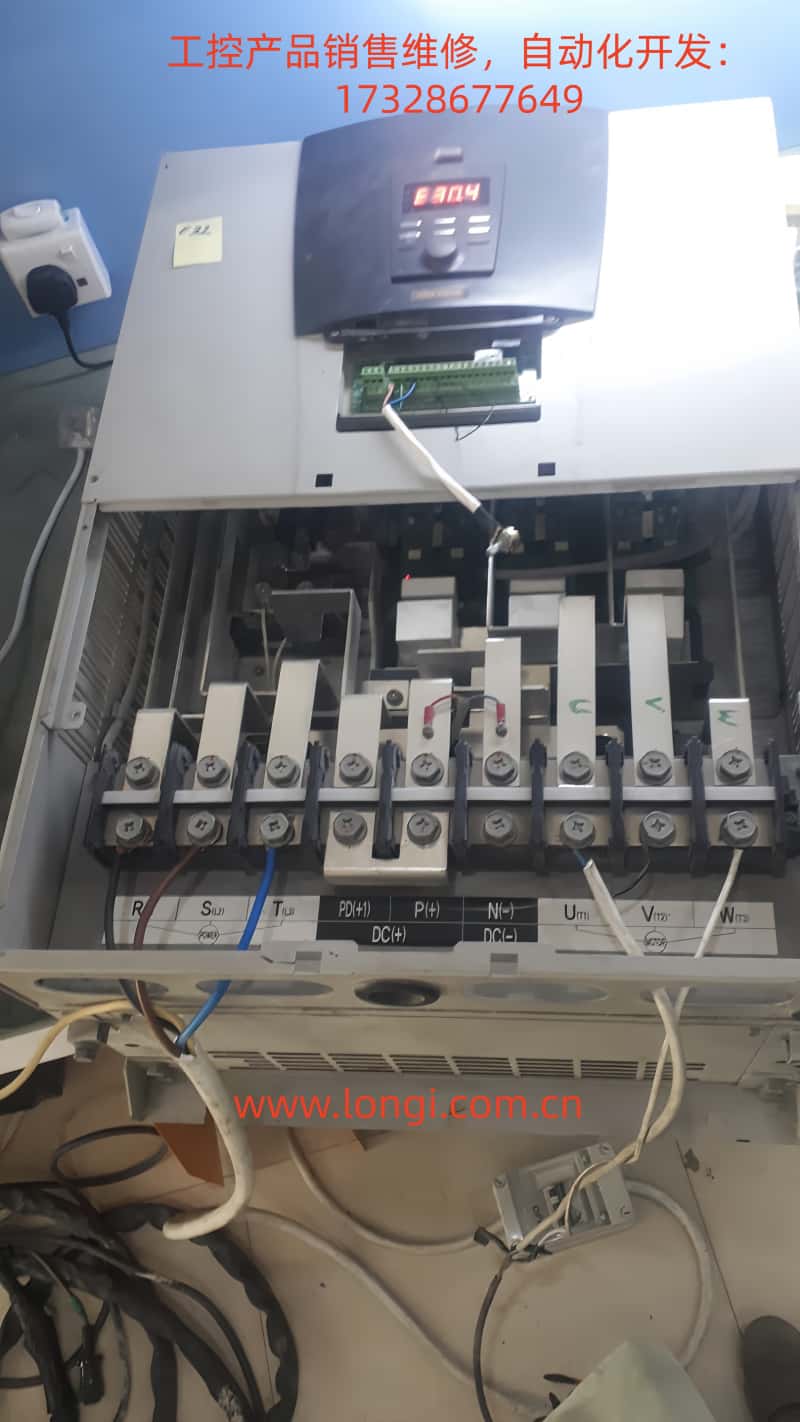

4.5 檢查變頻器硬件

• 確認散熱風扇是否正常運轉，散熱片是否積灰或堵塞。

• 檢查功率模塊和電容是否有燒焦、鼓包或漏液現象。

5. 解決 E30.4 故障的具體方法

5.1 調整加速時間

• 將加速時間（F02）適當延長，避免啟動時電流過大。

5.2 優化電機參數

• 確保變頻器中設置的電機額定電流、功率、極數等參數與實際電機一致。

5.3 檢查和修複電源問題

• 確保輸入電壓穩定，三相電壓平衡。

• 使用穩壓器或濾波器改善電源質量。

5.4 處理機械故障

• 修複或更換損壞的軸承、皮帶、齒輪等機械部件。

5.5 更換或維修變頻器硬件

• 如果功率模塊或電容損壞，需要更換。

• 清潔散熱片，確保散熱良好。

6. 預防 E30.4 故障的措施

6.1 定期維護和檢查

• 定期檢查電機和機械負載的運行狀態。

• 定期清潔變頻器散熱片和風扇。

6.2 正確設置變頻器參數

• 根據實際負載和電機參數，正確設置變頻器參數。

6.3 使用高質量的電源和接線

• 確保電源穩定，接線牢固。

6.4 監控負載和環境條件

• 避免電機長時間過載運行。

• 確保變頻器運行環境符合要求（溫度、濕度、無塵等）。

7. 高級診斷與工具

7.1 使用示波器和萬用表

• 使用示波器監測電流和電壓波形，幫助診斷電源和負載問題。

• 使用萬用表測量電壓、電流和電阻。

7.2 現代 N700E 的通信功能

• 通過 RS485 通信接口，將變頻器數據傳輸到上位機進行遠程監控和診斷。

7.3 故障日誌分析

• 分析變頻器的故障日誌，找出故障發生的規律和原因。

8. 實際案例分析

8.1 案例一：負載過重導致的 E30.4 故障

• 問題描述：一台風機在啟動時頻繁出現 E30.4 故障。

• 診斷過程：通過檢查發現風機葉輪卡滯。

• 解決方案：清理葉輪，潤滑軸承，故障消除。

8.2 案例二：參數設置錯誤導致的 E30.4 故障

• 問題描述：一台水泵變頻器在啟動時出現 E30.4 故障。

• 診斷過程：發現加速時間（A02）設置過短。

• 解決方案：延長加速時間，故障消除。

8.3 案例三：電源不穩定導致的 E30.4 故障

• 問題描述：一台輸送機變頻器在運行中突然出現 E30.4 故障。

• 診斷過程：發現輸入電壓波動過大。

• 解決方案：安裝穩壓器，故障消除。

9. 結論與建議

9.1 總結 E30.4 故障的診斷和解決方法

E30.4 故障通常由負載過重、參數設置不當或電源問題引起。通過係統的診斷步驟，可以快速定位故障原因並采取相應的解決方案。

9.2 建議的最佳實踐

• 定期維護和檢查變頻器和電機。

• 正確設置變頻器參數。

• 使用高質量的電源和接線。

• 監控負載和環境條件。

9.3 進一步學習的資源

• 現代 N700E 變頻器用戶手冊

• 變頻器維護和故障診斷培訓課程

• 專業技術論壇和社區

參考文獻

• 現代 N700E 變頻器用戶手冊

• 變頻器維護與故障診斷技術資料

附錄：常見故障代碼表

這篇文章全麵介紹了現代 N700E 變頻器 E30.4 過電流故障的診斷和解決方案，適合工程師和維護人員參考。希望能幫助您更好地理解和處理該故障。
