安瑞吉E6係列變頻器故障診斷與維護全解析
——以“END”故障及TRIP燈亮為例
目錄
引言
變頻器基礎知識2.1 變頻器的工作原理
2.2 安瑞吉E6係列變頻器的技術特性
2.3 變頻器的核心功能與應用場景
變頻器故障診斷的基本流程3.1 故障現象的分類
3.2 故障診斷的基本步驟
“END”故障及TRIP燈亮的深度解析4.1 故障現象的定義與表現
4.2 可能的故障原因
4.3 故障代碼的查看與解讀
常見故障類型及處理方案5.1 過流故障（OC1/OC2/OC3）
5.2 過載故障（OL1/OL2）
5.3 缺相故障（SP1/SP0）
5.4 過壓/欠壓故障（OV1/OV2/UV）5.5 自學習故障（TE）
5.6 外部故障（EF）
電機參數自學習的原理與故障排查6.1 自學習的目的與流程
6.2 自學習失敗的原因及解決方案
變頻器維護與保養7.1 日常維護的要點
7.2 定期維護的內容
7.3 易損件的更換與注意事項
高級故障診斷技巧8.1 使用示波器進行信號分析8.2 通過模擬量輸入輸出診斷問題
8.3 利用通訊功能遠程監測
案例分析9.1 案例一：電機參數自學習失敗導致的“END”故障
9.2 案例二：過流故障引發的TRIP燈亮
9.3 案例三：輸入缺相導致的變頻器停機
預防性措施與最佳實踐10.1 如何避免常見故障
10.2 參數設置的最佳實踐
10.3 環境因素對變頻器的影響
結論
1. 引言
變頻器作為現代工業自動化係統中的核心設備，廣泛應用於電機控製、節能降耗、精確調速等領域。安瑞吉E6係列變頻器以其高性能、高可靠性和豐富的功能，在市場上備受青睞。然而，在實際應用中，變頻器難免會出現各種故障，如“END”故障、TRIP燈亮等，這些故障不僅影響生產效率，還可能對設備造成永久性損壞。
本文以安瑞吉E6係列變頻器為例，深入解析“END”故障及TRIP燈亮的原因、診斷方法和處理措施，並結合實際案例，提供一套係統化的故障排查與維護方案，幫助工程師和技術人員快速定位問題、恢複生產。
2. 變頻器基礎知識
2.1 變頻器的工作原理
變頻器通過改變輸入電源的頻率和電壓，實現對交流電機的精確控製。其核心部件包括：

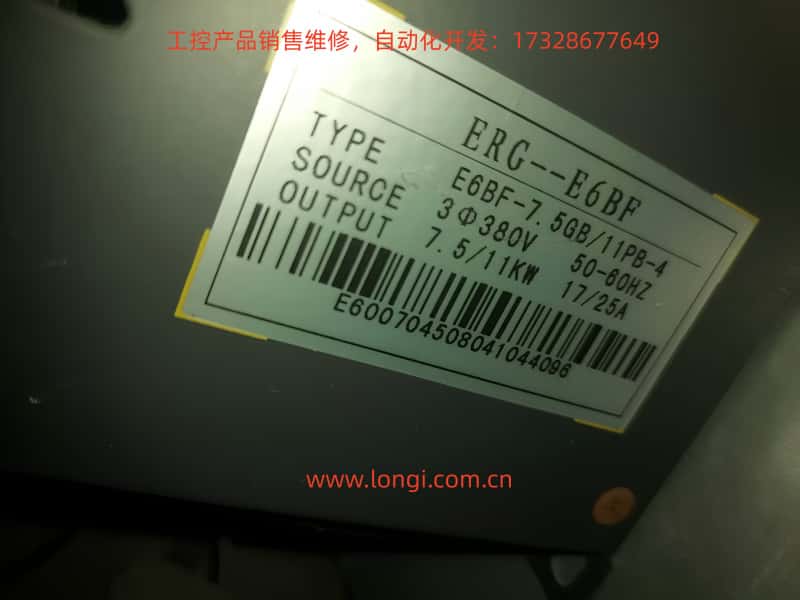

2.2 安瑞吉E6係列變頻器的技術特性
安瑞吉E6係列變頻器具有以下特點：
輸入輸出特性：
控製方式：
無傳感器矢量控製（SVC）
矢量化V/F控製
轉矩控製
功能特性：
2.3 變頻器的核心功能與應用場景
變頻器廣泛應用於：
3. 變頻器故障診斷的基本流程
3.1 故障現象的分類
變頻器故障可分為：
3.2 故障診斷的基本步驟
觀察故障現象：如顯示屏提示、指示燈狀態。
查看故障代碼：通過麵板或通訊軟件獲取具體故障代碼。
分析可能原因：結合故障代碼和手冊，列出可能的原因。
逐步排查：從簡單到複雜，逐一排除可能性。
驗證與修複：修複故障後，重新啟動變頻器驗證效果。
4. “END”故障及TRIP燈亮的深度解析
4.1 故障現象的定義與表現
4.2 可能的故障原因
電機參數自學習失敗：
電機未與負載脫開（自學習要求空載）。
電機銘牌參數輸入錯誤（F2.01~F2.05）。
加減速時間（F0.09、F0.10）設置不當，導致過流。
過流故障：
電機過載：
電機長時間高負載運行。
過載保護參數（Fb.01）設置過低。
輸入/輸出缺相：
母線過壓/欠壓：
輸入電壓波動過大。
減速時間過短，能量回饋導致母線過壓。
4.3 故障代碼的查看與解讀
5. 常見故障類型及處理方案
5.1 過流故障（OC1/OC2/OC3）
原因：
解決方案：
增加加速時間（F0.09）。
檢查電機和負載，確保無機械卡死。
檢查輸入電壓是否在允許範圍內。
5.2 過載故障（OL1/OL2）
原因：
電機長時間高負載運行。
過載保護參數（Fb.01）設置過低。
解決方案：
調整過載保護電流（Fb.01）。
檢查電機散熱和負載情況。
5.3 缺相故障（SP1/SP0）
原因：
輸入或輸出接線鬆動。
電源或電機接線錯誤。
解決方案：
5.4 過壓/欠壓故障（OV1/OV2/UV）
原因：
解決方案：
增加減速時間（F0.10）。
安裝製動電阻或製動單元。
檢查輸入電壓穩定性。
5.5 自學習故障（TE）
原因：
電機參數輸入錯誤。
電機未與負載脫開。
自學習超時。
解決方案：
5.6 外部故障（EF）
原因：
外部故障輸入端子動作。
通訊故障（CE）。
解決方案：
檢查外部故障輸入信號。
檢查通訊線路和波特率設置。
6. 電機參數自學習的原理與故障排查
6.1 自學習的目的與流程
電機參數自學習旨在獲取電機的精確參數（如定子電阻、轉子電阻、電感等），以提高控製精度。流程：
設置F0.13=1（全麵自學習）。
按RUN鍵啟動自學習。
變頻器驅動電機運行，並計算參數。
自學習完成後，參數自動更新到F2.06~F2.10。
6.2 自學習失敗的原因及解決方案
| 原因 | 解決方案 |
|---|
| 電機未空載 | 確保電機與負載脫開 |
| 參數輸入錯誤 | 重新輸入電機銘牌參數（F2.01~F2.05） |
| 加減速時間過短 | 增加F0.09、F0.10 |
| 電機接線錯誤 | 檢查U、V、W接線 |
| 電源不穩定 | 檢查輸入電壓 |
7. 變頻器維護與保養
7.1 日常維護的要點
檢查環境溫度和濕度。
確保風扇運轉正常。
檢查輸入電壓和頻率。
7.2 定期維護的內容
| 檢查項目 | 檢查內容 | 處理方法 |
|---|
| 外部端子 | 螺絲是否鬆動 | 擰緊 |
| PCB板 | 粉塵、雜物 | 用幹燥壓縮空氣清除 |
| 風扇 | 異常噪聲、振動 | 清除雜物或更換 |
| 電解電容 | 是否變色、異味 | 更換 |
7.3 易損件的更換與注意事項
8. 高級故障診斷技巧
8.1 使用示波器進行信號分析
8.2 通過模擬量輸入輸出診斷問題
檢查A11、A12輸入是否正常。
檢查AO1、AO2輸出是否與設定一致。
8.3 利用通訊功能遠程監測
通過Modbus通訊讀取變頻器實時數據。
遠程調試參數，避免現場操作風險。
9. 案例分析
9.1 案例一：電機參數自學習失敗導致的“END”故障

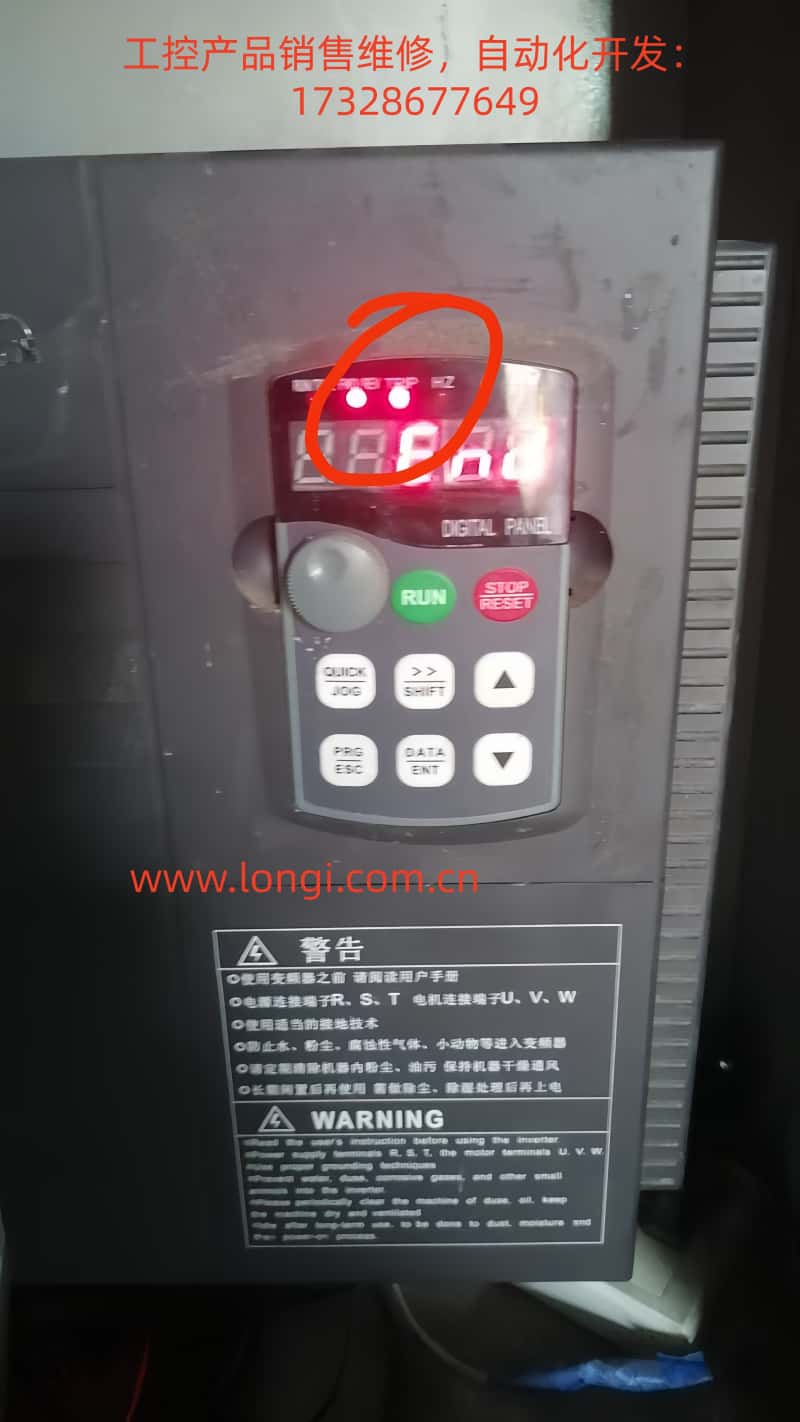

現象：變頻器顯示“END”，TRIP燈亮。原因：電機未與負載脫開，自學習超時。解決：
斷開電機與負載。
重新設置電機參數（F2.01~F2.05）。
重新啟動自學習（F0.13=1）。
9.2 案例二：過流故障引發的TRIP燈亮
現象：變頻器運行中突然停機，顯示OC1。原因：加速時間過短，電機堵轉。解決：
增加加速時間（F0.09=20s）。
檢查電機負載，確保無卡死。
9.3 案例三：輸入缺相導致的變頻器停機
現象：變頻器上電後無法啟動，顯示SP1。原因：輸入電源R相缺相。解決：
檢查輸入接線，確保R、S、T均接通。
重新上電，故障消除。
10. 預防性措施與最佳實踐
10.1 如何避免常見故障
10.2 參數設置的最佳實踐
10.3 環境因素對變頻器的影響
避免高溫、高濕、粉塵環境。
確保良好通風，避免過熱。
11. 結論
安瑞吉E6係列變頻器的“END”故障及TRIP燈亮，通常由電機參數自學習失敗、過流、過載、缺相等原因引起。通過係統化的故障診斷流程，結合故障代碼和實際案例，可以快速定位並解決問題。定期的維護與保養，以及合理的參數設置，是確保變頻器長期穩定運行的關鍵。工程師應熟悉變頻器的工作原理和故障特征，以提高故障排查的效率和準確性。
