一、背景與引入

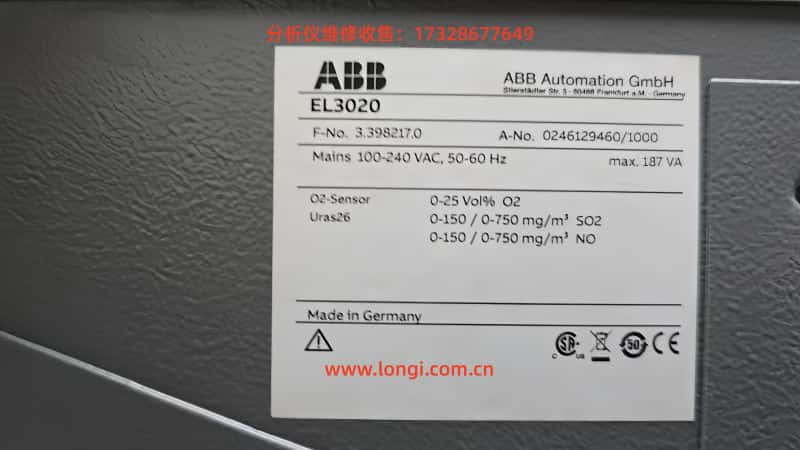

在工業煙氣監測、燃燒優化與環保排放控製領域，ABB EL3020分析係統因其高精度與可靠性被廣泛應用。然而，用戶常遇到“Amplification Drift Exceeds Half Range”報警，本文將深度解析該故障並提供修複指南。

二、EL3020係統結構與信號放大原理

1. 模塊組成：

• 主控製單元：負責信號采集、放大、計算與顯示；

• 傳感器單元：包括O₂電化學或順磁傳感器；

• 放大與信號調理板：放大微弱傳感器電信號；

• 電源模塊：提供穩定電源；

• 通訊與顯示接口：與DCS或PLC係統數據交換。

2. 放大電路原理：

• 氧氣傳感器輸出微伏或毫伏級電勢差；

• 內部通過高精度儀用運算放大器進行多級放大與溫漂補償；

• 係統啟動時記錄零點參考信號，持續監控放大係數變化。

三、報警代碼30402的含義與觸發邏輯

1. 報警定義：

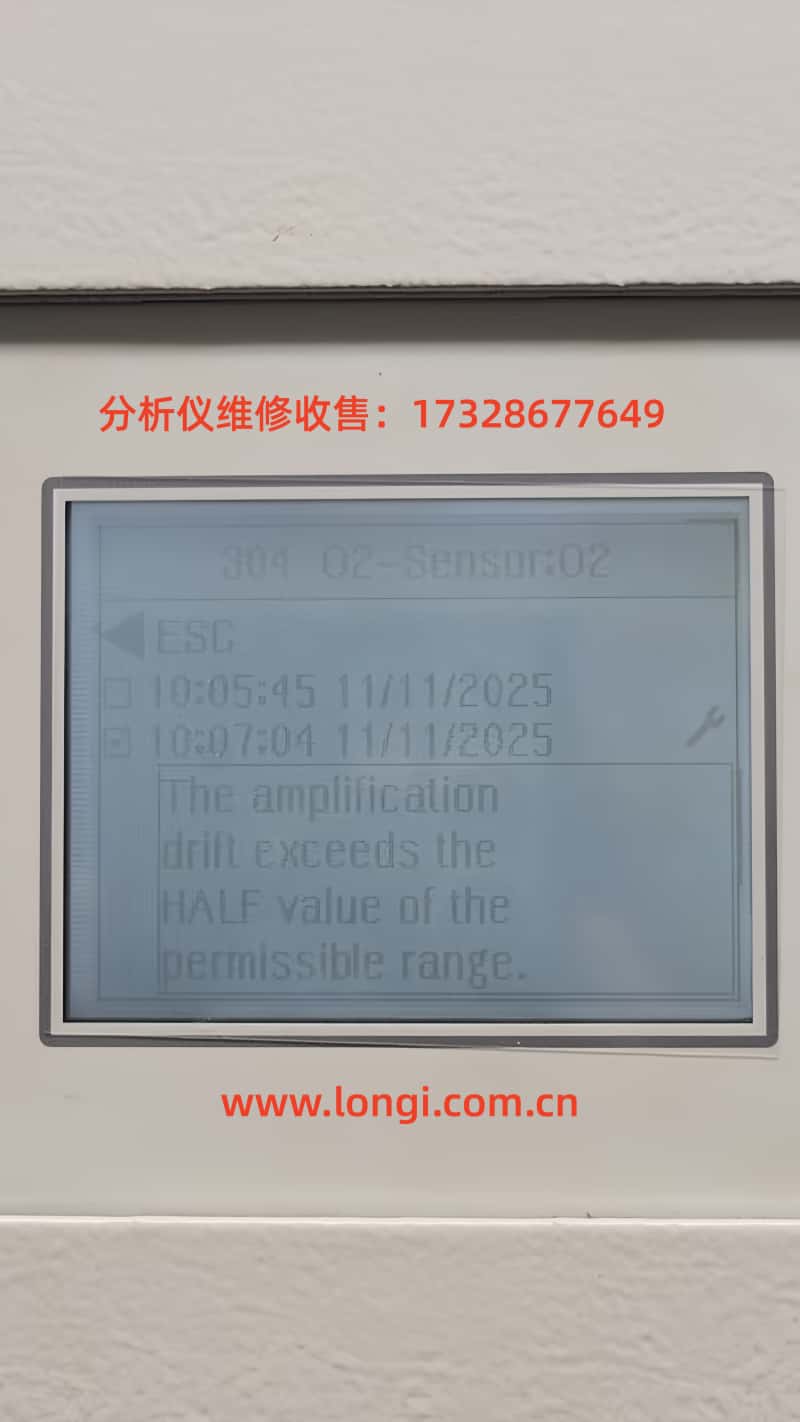

• 報警代碼：30402 - Sensor:02 Ampl. half；

• 含義：放大器漂移超過允許範圍一半，傳感器02輸出不穩定；

• 影響等級：警告（非立即停機）；

• 處理建議：檢查傳感器、重新校準或更換放大板。

2. 檢測邏輯：

• 係統定期比較實時放大係數、標定時放大係數與允許漂移範圍；

• 若滿足|A_{meas} - A_{ref}| > 0.5 × ΔA_{max}，則觸發報警。

四、常見故障原因分析

1. 傳感器老化或汙染：

• 電極材料老化或樣氣汙染導致信號輸出不穩定；

• 氧氣池膜老化引起響應遲滯。

2. 放大電路溫漂或元件老化：

• 長期高溫環境導致放大器芯片、反饋電阻或電容漂移；

• 電解電容容量下降導致直流偏置漂移。

3. 電源紋波或接地不良：

• ±15V電源紋波超過50mV；

• 接地電阻過高，產生共模幹擾信號；

• 電源板上穩壓器老化。

4. 校準數據失真：

• 長期未進行零點與量程校準，係統A_ref基準值偏離；

• 軟件參數意外重置或EEPROM損壞。

5. 環境溫濕度與樣氣因素：

• 環境濕度>80%RH導致內部電路受潮；

• 樣氣中存在冷凝水或腐蝕性氣體，破壞傳感器穩定性。

五、係統化故障排查步驟

1. 確認報警狀態：

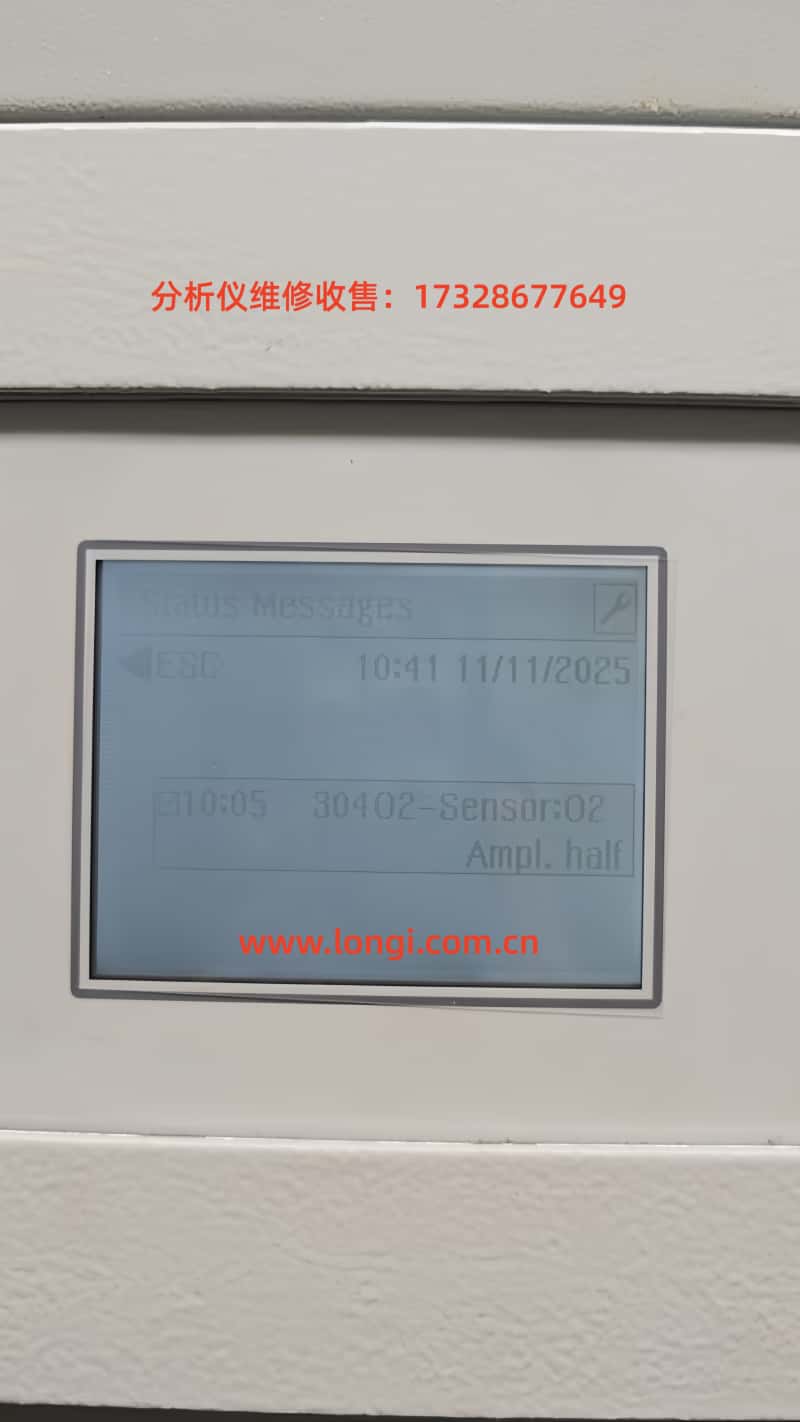

• 進入菜單：Status → Messages → 30402 Sensor:02；

• 若同時存在“Ampl. full”或“Signal lost”，應立即停機檢查；

• 若僅有“Ampl. half”，可帶警繼續觀察。

2. 查看信號趨勢：

• 在Service → Sensor Diagnostics → Amplifier Value中查看實時漂移趨勢；

• 若信號波動明顯或緩慢上升，說明放大器漂移逐步加重。

3. 測量放大電路輸出：

• 斷開傳感器輸入端，測量放大板輸出；

• 若輸出電壓漂移隨時間緩慢變化（>5mV/min），放大器電路可能故障。

4. 重新校準係統：

• 進入校準模式，執行零點校準（使用零氣或純氮氣）與跨度校準（使用標準O₂混合氣，如8% O₂/N₂）；

• 校準完成後重啟，觀察報警是否消除。

5. 檢查供電與接地：

• 測量±15V電源波形；

• 接地電阻應<1Ω；

• 若存在共模噪聲，可在信號輸入端增加RC濾波器或磁環。

6. 替換可疑模塊：

• 若報警持續存在，更換O₂傳感器模塊；

• 若仍無改善，更換放大板或主控製板。

六、實際維修案例分析

1. 案例背景：

• 某化工廠鍋爐尾氣監測係統使用ABB EL3020監測O₂與SO₂，運行約3年後頻繁出現“30402 Ampl. half”報警。

2. 現場檢測：

• 傳感器：O₂模塊輸出漂移明顯；

• 放大板：運放芯片溫度偏高（52°C）；

• 電源紋波：±15V紋波達85mV。

3. 處理過程：

• 更換電源板濾波電容；

• 重新進行O₂通道零點與跨度校準；

• 安裝風扇改善散熱；

• 清理傳感器腔體粉塵。

4. 結果：

• 係統運行穩定，放大漂移回歸正常範圍，報警消除，運行6個月無複發。

七、預防與維護建議

其他建議：

• 記錄Ampl drift trend日誌；

• 定期備份配置文件（通過ELCom或RS232接口）；

• 避免長時間在高濕或高粉塵環境下運行。

八、總結與技術要點

1. 報警本質：放大漂移超出標定範圍，根源在於信號鏈穩定性下降。

2. 根因分類：傳感器老化、電源問題、放大電路溫漂、環境幹擾。

3. 解決核心：以校準→檢測→更換→驗證的順序排查。

4. 預防策略：定期校準與維護、環境控製、電源穩定化。

5. 關鍵提示：

• 若短期內重複出現“Ampl. half”，需提前準備備件；

• 若持續上升為“Ampl. full”，應立即停機檢查。

九、結語

“Amplification Drift”報警反映係統老化、溫度控製、信號放大與校準策略等多個環節的綜合穩定性。預防性維護遠勝於事後維修，通過建立完善的檢測日誌、周期校準製度與備件管理，可以顯著延長設備壽命，確保分析數據的長期可靠性。
