第一章 產品概述與技術規範

1.1 產品體係介紹

Fixturlaser NXA係列激光對中儀是ACOEM AB公司（前身為ELOS Fixturlaser AB）的旗艦產品。自1984年成立以來，公司已在70多個國家建立完整的專業服務體係。作為行業領先的軸對中解決方案，該係統基於創新的測量技術設計，廣泛應用於各類工業設備維護領域。

1.2 核心技術規格

顯示單元NXA D參數

• 兩種操作模式：On和Off

• 防塵防水等級：IP65

• 處理器：1GHz雙核主處理器

• 內存：256Mb，閃存：8Gb

• 工作溫度範圍：-10至50℃

• 重量：約1.2kg（含電池）

傳感器單元技術規格

• 重量：約192克（含電池）

• 運行溫度：-10至50℃

• 防護等級：IP65

合規性認證

• 符合EMC指令2004/108/EC

• 符合低電壓指令2006/95/EC

• 符合RoHS指令2011/65/EU

第二章 係統核心組件解析

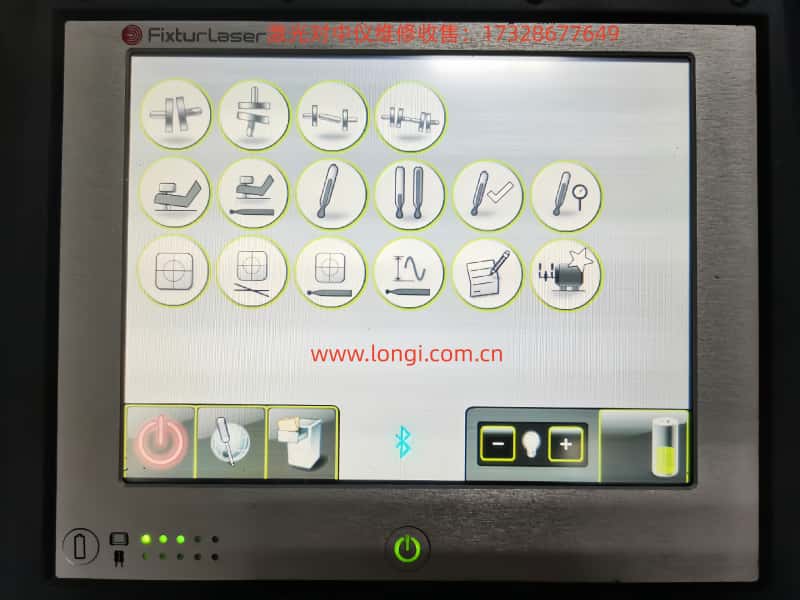

2.1 顯示單元功能特性

• 6.5英寸觸摸屏顯示

• 帶狀態LED的開/關按鈕

• 電池狀態檢查按鈕

• 內置256Mb內存和8Gb閃存存儲

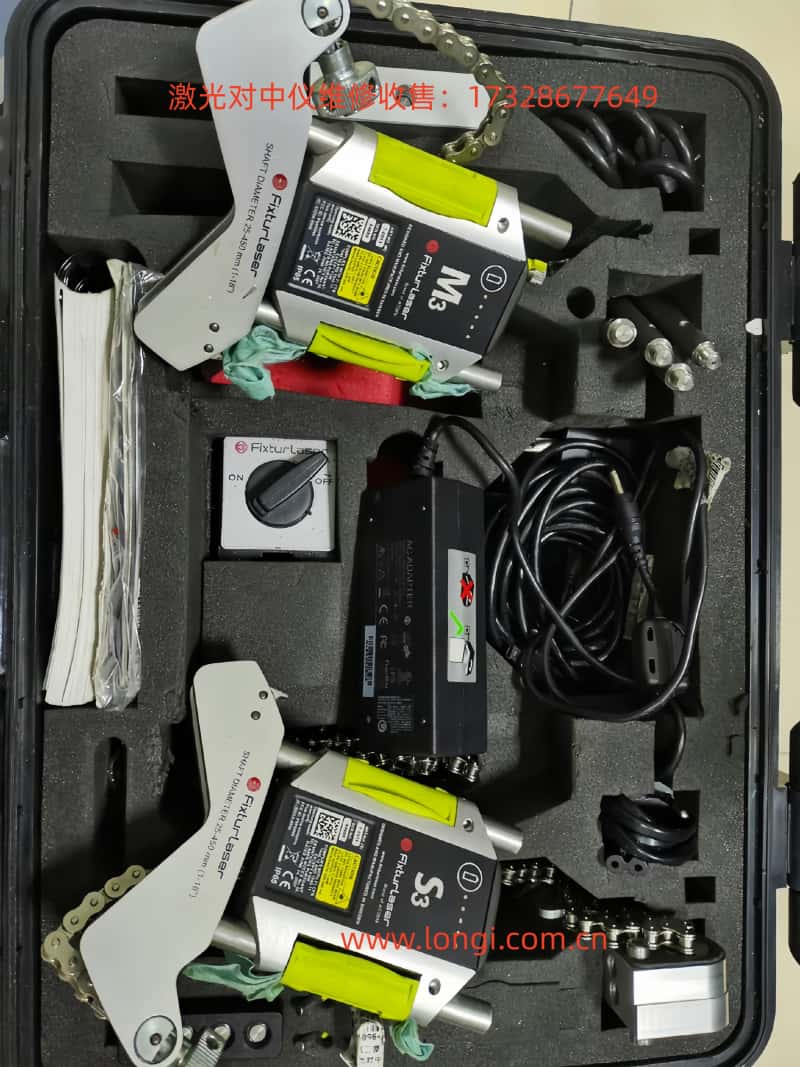

傳感器單元配置

• M3和S3傳感器：陽極氧化鋁框架設計，高抗衝擊ABS塑料外殼，TPE橡膠包覆成型工藝

2.2 電源管理係統

• 內置高容量可充電鋰離子電池組

• 正常工作溫度下可持續使用約2-3年

第三章 安全操作與維護規程

3.1 激光安全操作標準

• 使用功率輸出＜1.0mW的激光二極管

• 激光分類：Class 2安全級別

第四章 激光對中核心技術原理

4.1 對中技術理論基礎

• 係統利用安裝在兩個軸上的測量單元，通過旋轉軸到不同測量位置後，係統計算兩個軸在兩個平麵中的相對距離。

• 需精確輸入距離測量平麵之間的距離、到聯軸器的距離以及到機器支腳的距離。

4.2 係統測量優勢分析

精度優勢

• 6軸MEMS慣性運動傳感器提供精準數據采集

• 自動漂移補償功能確保測量穩定性

• 現場校準能力保障測量可靠性

第五章 實際操作流程詳解

5.1 準備工作要求

預對中檢查清單

• 確定所需公差規範

• 檢查動態移動偏移情況

• 評估係統安裝環境限製

• 確認軸旋轉可行性

• 準備符合要求的墊片材料

5.2 傳感器安裝規範

具體安裝步驟

• 標記為"M"的傳感器安裝在可移動機器上，標記為"S"的傳感器安裝在固定機器上

• 傳感器組裝在其V型塊夾具上，夾具精確放置在聯軸器兩側

• 手持V型塊夾具保持直立，正確安裝在測量對象的軸上

• 提起鏈條開口端，拉緊鏈條以消除鬆弛狀態

• 通過張力螺釘牢固拉緊鏈條，必要時使用專用張力工具

安裝精度控製要點

• 通過滑動傳感器在立柱上的位置，調節傳感器高度直至獲得清晰激光視線

• 利用兩個單元背麵的夾緊裝置鎖定最終位置

第六章 測量方法與技術選擇

6.1 快速模式方法

技術特點

• 通過記錄三個點計算對齊狀態

• 旋轉角度至少需要60°

• 係統自動記錄各個測量點

6.2 三點測量法

• 通過手動獲取三個點進行對齊計算

• 所有測量點均需手動采集

6.3 時鍾方法技術

• 通過180°旋轉獲取三個測量點

• 計算機械準確位置信息

• 適用於與傳統方法比對分析

第七章 數據處理與質量管理

7.1 測量結果評估

• 角度和偏移值共同決定對齊質量

• 實際值與預設公差標準進行對比分析

• 評估結果直接決定是否需要進一步校正

第八章 專業應用技術解析

8.1 Softcheck軟腳檢測

• 使用內置Softcheck程序係統檢測

• 對每個支腳進行精確測量顯示結果（單位毫米或密耳）

8.2 OL2R應用技術

測量條件要求

• 必須在運行狀態和冷態條件下進行

• 係統自動計算並評估過程變量

8.3 目標值預設技術

預設條件分析

• 大多數設備在運行狀態會產生熱量變化

• 最理想情況下驅動與被驅動設備受影響程度一致

• 可實現冷態條件下目標值預設功能

第九章 維護保養專業要求

9.1 清潔作業規程

• 係統表麵應使用濕潤棉布或棉簽擦拭

• 激光二極管孔徑、探測器表麵需保持清潔

• 不得使用任何類型的紙巾材料

• 嚴禁使用丙酮類有機溶劑

9.2 電源管理維護

電池使用期限

• 正常使用條件下電池壽命有效期通常約為2-3年使用周期

9.3 電池充電規範

• 完全充電時間約需8小時

• 長期不使用時應充電至50-75%容量

• 建議每3-4個月進行一次維護充電

第十章 故障診斷與維修處理

10.1 係統異常檢測

• 檢查電池電量

• 確認充電狀態良好

• 藍牙設備連接正常

第十一章 質量保障係統

11.1 可重複性測試

• 在每次測量之前必須進行

• 建立正確的采樣時間參數設置

• 有效規避外部環境因素影響

第十二章 技術發展趨勢

12.1 智能化發展方向

• 物聯網技術融合應用

• 遠程監測診斷功能

• 數字孿生技術應用

12.2 精準化發展方向

• 測量精度持續提升

• 操作流程優化改進

• 係統功能擴展完善

通過對Fixturlaser NXA係列產品的深度技術解析，操作人員可全麵掌握設備核心技術要點，充分發揮其在工業設備維護領域的重要價值，實現設備運行效率的顯著提升與維護成本的合理控製。
