偉創SD700伺服驅動器ER.C90故障診斷與排除全麵指南
引言
在現代工業自動化領域，伺服驅動器作為精密控製係統的核心組件，扮演著至關重要的角色。偉創（VEICHI）SD700係列伺服驅動器以其高性能、高可靠性而備受青睞，廣泛應用於數控機床、機器人、印刷機械、包裝設備等領域。然而，該係列產品在使用過程中可能遇到各種故障，其中ER.C90故障較為常見，表現為編碼器通信異常。這類故障若不及時處理，不僅會中斷生產流程，還可能導致設備損壞或安全隱患。
本文基於偉創SD700伺服係統詳細版說明書以及實際工程經驗，對ER.C90故障進行深入剖析，提供全麵、實用的診斷與排除指南，旨在幫助工程師和技術人員快速定位問題，提升係統穩定性。
SD700伺服係統概述
偉創SD700係列伺服驅動器是一款高性能交流伺服係統，適用於200V和400V電壓等級，支持功率範圍從100W到7.5kW的伺服電機。該係統采用先進的矢量控製技術，結合高分辨率編碼器反饋，實現閉環控製，確保係統的高精度和高動態響應。
係統主要部件名稱與功能
伺服驅動器主體：包括顯示麵板、CHARGE指示燈、CN係列接口（如CN1控製端子、CN2編碼器接口、CN7 USB通訊端子）。顯示麵板用於顯示狀態碼、故障碼和參數設置。
伺服電機：配備增量式或絕對式編碼器，支持多圈絕對位置反饋。
編碼器：核心反饋元件，通常為17位或24位分辨率，用於提供電機位置、速度信息。
係統框圖：主回路包括電源輸入、再生電阻、電機輸出；控製回路涉及PLC上位機、I/O信號、通訊模塊。
SD700支持多種通訊協議，如RS485、CANopen、EtherCAT等，便於集成到工業網絡中。係統構成示例包括上位機（如PLC）、伺服驅動器、電機和負載，形成閉環控製鏈路。
編碼器在伺服係統中的作用
編碼器是連接機械和電氣的橋梁，它將電機的物理運動轉化為數字信號，提供實時反饋給驅動器。SD700伺服係統主要使用光學增量式或絕對式編碼器，分辨率高達16777216脈衝/轉（24位）。
編碼器工作原理
編碼器通過光柵盤或磁柵產生A、B、Z相信號（增量式）或多圈絕對位置數據（絕對式）。這些信號通過CN2接口傳輸到驅動器，驅動器據此計算電機位置、速度和轉矩偏差，實現PID閉環調節。如果通信中斷，驅動器無法獲取準確反饋，導致係統失控，觸發ER.C90。
ER.C90故障描述

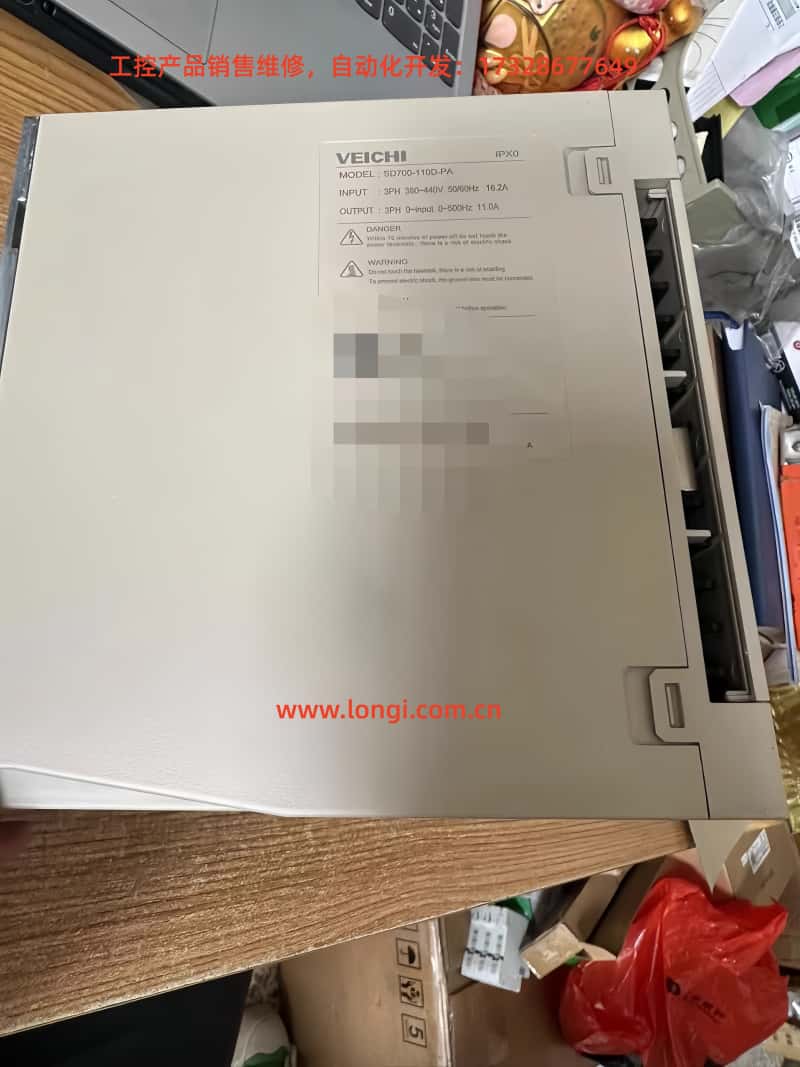

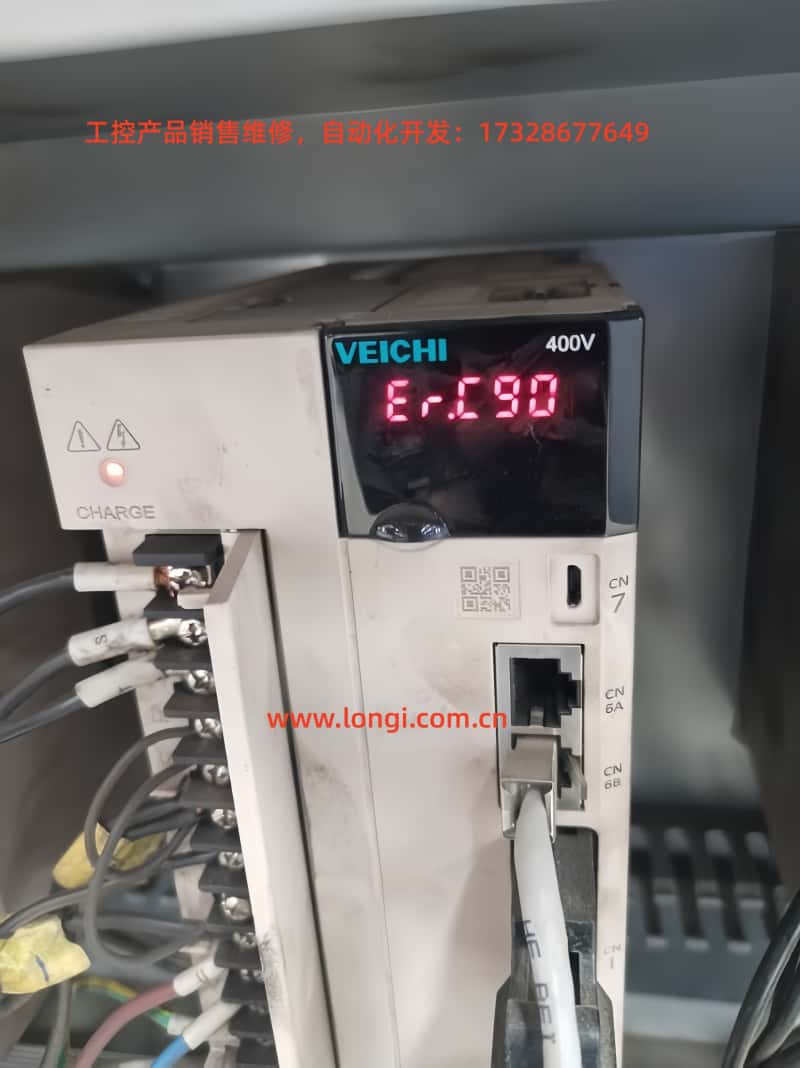

ER.C90是SD700伺服驅動器的特定故障碼，顯示在麵板上，如紅色LED顯示“ER.C90”。該故障分類為“1類”警報，含義為“編碼器通信故障：斷線”。
當驅動器檢測到編碼器信號丟失或異常時，會立即停止電機輸出，並觸發該報警。症狀包括：
故障原因分析
ER.C90故障的根源在於編碼器與驅動器之間的通信鏈路中斷。主要原因包括：
信號線斷線或連接不良：線纜在使用中彎折、拉扯或老化導致斷芯。CN2插頭鬆動或氧化也會引起接觸不良。
線纜規格不匹配：使用非原廠線纜，或屏蔽層不當，導致信號失真。
線纜過長：超過推薦長度，信號衰減嚴重。
外部幹擾：電磁幹擾從變頻器、焊機等設備傳入。屏蔽接地不當加劇問題。
電機或編碼器損壞：編碼器內部光電元件故障，或電機軸承磨損導致信號不穩。
參數設置錯誤：電機組參數不匹配，或驅動器功率等級錯誤。
驅動器硬件故障：主板通信模塊損壞。
診斷步驟
診斷ER.C90需係統性排查，從簡單到複雜。確保斷電後操作，避免電擊風險。
初步檢查：觀察麵板顯示，確認是ER.C90。使用手冊FN000查看警報記錄。
線纜完整性測試：用萬用表測量CN2各信號線，檢查連續性和短路。
連接檢驗：檢查CN2和電機端插頭，無塵汙、氧化。重新插拔測試。
線纜規格驗證：測量線長，確認型號匹配手冊要求。
幹擾排查：檢查屏蔽層接地，遠離幹擾源，嚐試加磁環濾波。
參數確認：查看Pn000（編碼器類型）、Pn100（慣量比）等是否正確。
硬件測試：更換備用線纜或電機測試。
高級診斷：連接CN7 USB，使用上位機軟件監控Un003（轉子位置）。
解決方法
針對每個原因，提供具體解決：
斷線/連接不良：更換線纜或緊固插頭。
規格不匹配：選用正確型號線纜，縮短長度。
過長線纜：優化布局，減少長度。
幹擾：改善接地，加磁環。
硬件損壞：更換編碼器或電機。
參數錯誤：重設Pn參數，恢複出廠值後重新配置。
驅動器故障：聯係偉創售後，更換單元。
預防措施
預防勝於治療，以下策略可降低ER.C90發生率：
定期維護：每季度檢查線纜、連接，清潔塵埃。
環境優化：安裝在通風櫃中，避免高溫。使用EMI濾波器。
線纜管理：采用固定夾固定線纜，防止拉扯。
參數備份：使用上位機導出參數，便於恢複。
培訓：操作員培訓正確安裝，避免誤操作。
冗餘設計：關鍵應用中，使用雙編碼器或無線反饋。
案例研究
案例一：一家印刷廠使用SD700伺服驅動滾筒定位，突然出現ER.C90，電機停轉。診斷發現CN2 A相斷線，更換線纜並加磁環後解決。
案例二：一家工廠旁有焊機，接地不良導致幹擾。加屏蔽後解決ER.C90故障。
高級調試技巧
對於頑固故障，使用手冊第14章上位調試工具：
上位機連接：通過CN7 USB，安裝驅動，打開軟件。
實時監控：查看Un140母線電壓、Un003位置反饋。
數字示波器：捕獲編碼器信號波形，分析畸變。
輔助功能：執行FN105振動初始化，結合EASYFFT排除機械幹擾。
結論
ER.C90故障雖常見，但通過係統診斷和手冊指導，可高效解決。偉創SD700伺服係統以其高可靠性著稱，正確維護可確保長期穩定運行。本文提供全麵參考，希望助您一臂之力。如需更多細節，參考官方手冊或聯係支持。
