一、引言：PG 卡在變頻器控製係統中的作用

在現代矢量控製變頻器係統中，PG（Pulse Generator，脈衝發生器）卡扮演著關鍵角色。
它作為變頻器與電機編碼器之間的接口，負責采集電機轉軸的旋轉信號並反饋給主控單元，從而實現閉環矢量控製、零伺服定位及轉速恒定控製等高級功能。

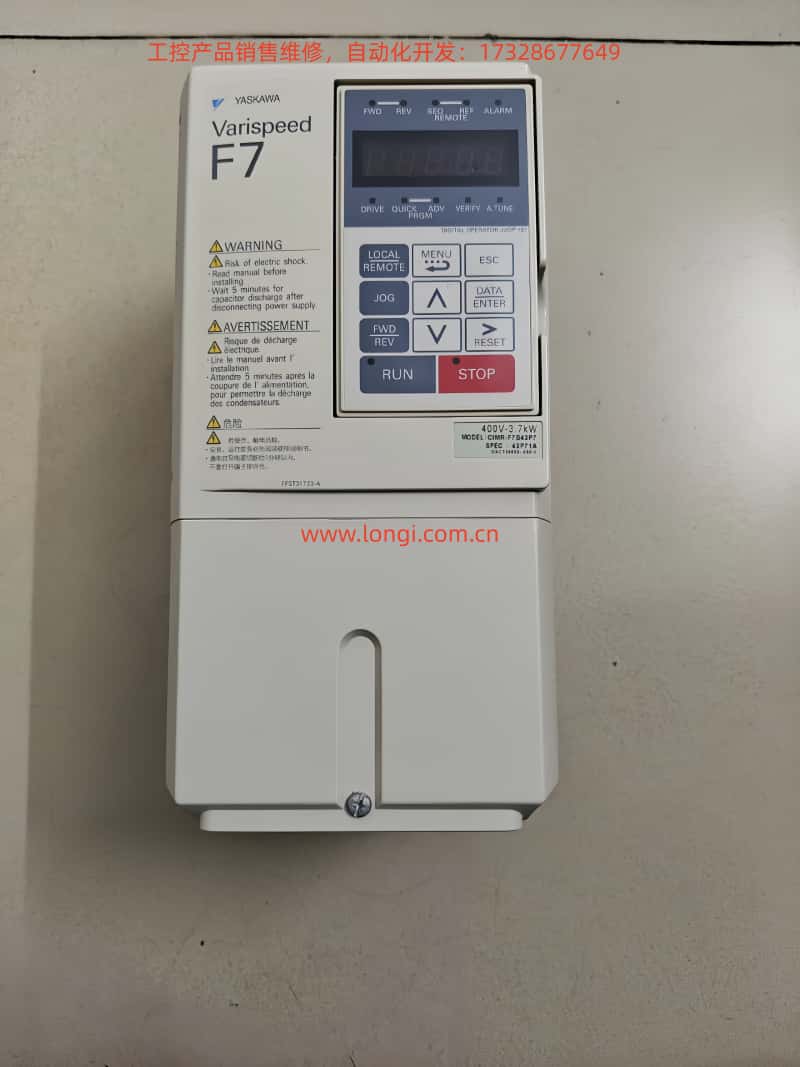

在安川 Varispeed F7 係列變頻器中，PG卡不僅是選配件，更是實現高性能控製的基礎。
通過PG反饋，變頻器可以準確檢測電機的實時轉速和相位，實現與標準伺服係統相媲美的速度響應與穩態性能。

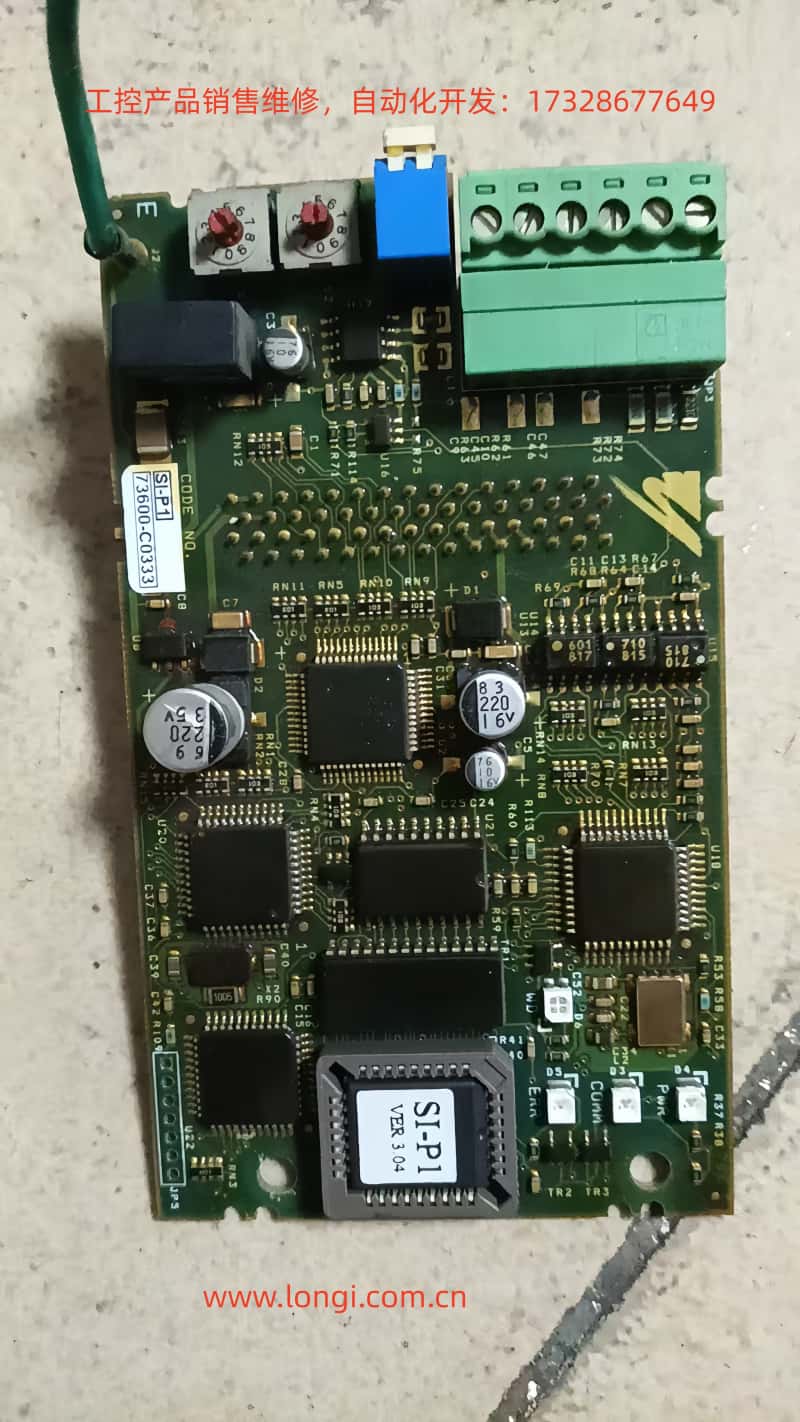

本文將以實物 SI-P1 Ver 3.04 PG卡（代碼73600-C0333 / SIP-901） 為研究對象，結合 F7 說明書中PG卡章節內容，對該卡的結構、兼容性、接線方式、參數設定及實際應用進行係統分析與經驗總結。

二、PG卡分類與技術原理

1. PG卡的基本功能

PG卡的核心作用是接收來自增量式編碼器的A、B、Z三相信號，並將其轉換為變頻器主控CPU可識別的高速脈衝反饋數據。
通過這些反饋信號，變頻器可實時計算電機轉速、轉向和角度偏差，實現：

• 速度閉環控製（Speed Feedback Control）

• 轉矩補償控製（Torque Compensation）

• 零伺服功能（Zero Servo）

• 再生製動及定位控製

PG卡的精度、抗幹擾性、信號延遲等性能，直接決定了係統的動態響應能力與運行穩定性。

2. 安川F7係列常見PG卡類型

這四類卡涵蓋了從低速泵控到高速張力控製等多種應用環境。
它們的差異主要體現在信號類型、電壓等級和應用方向上。

三、SI-P1 Ver 3.04 的定位與兼容性分析

雖然安川官方說明書中未直接列出“SI-P1”型號，但從硬件結構與接口定義可以確認：

SI-P1 Ver 3.04 卡是 PG-A2 的 OEM 等效版本。

這一結論主要基於以下幾點：

1. 信號形式一致
   SI-P1 提供 A、/A、B、/B、Z、/Z 六路差分輸入，完全符合 TTL 線驅動標準，與 PG-A2 的接口定義完全相同。

2. 供電電壓一致
   卡上內置 +5V 穩壓電源（最大輸出 200mA），僅適配 TTL 編碼器，不支持 12V 或 15V 型。

3. 安裝接口相同
   卡體背麵的連接排針與 F7 控製板 CN5 插槽匹配，物理尺寸及針腳定義與 PG-A2 完全相同。

4. 固件版本標識 Ver 3.04
   該版本對應安川在2000年代初發布的 F7 矢量控製固件時代，與 PG-A2 的硬件時間線一致。

因此，SI-P1 可以視為 PG-A2 的等效卡，在功能、接線、參數設定上完全一致。

四、PG卡與編碼器接線詳解

1. 端子定義（參考實物與說明書）

建議：采用雙絞屏蔽線，A/A¯、B/B¯、Z/Z¯ 各為一對，線徑 AWG22~24。屏蔽層僅在 PG卡端接地。

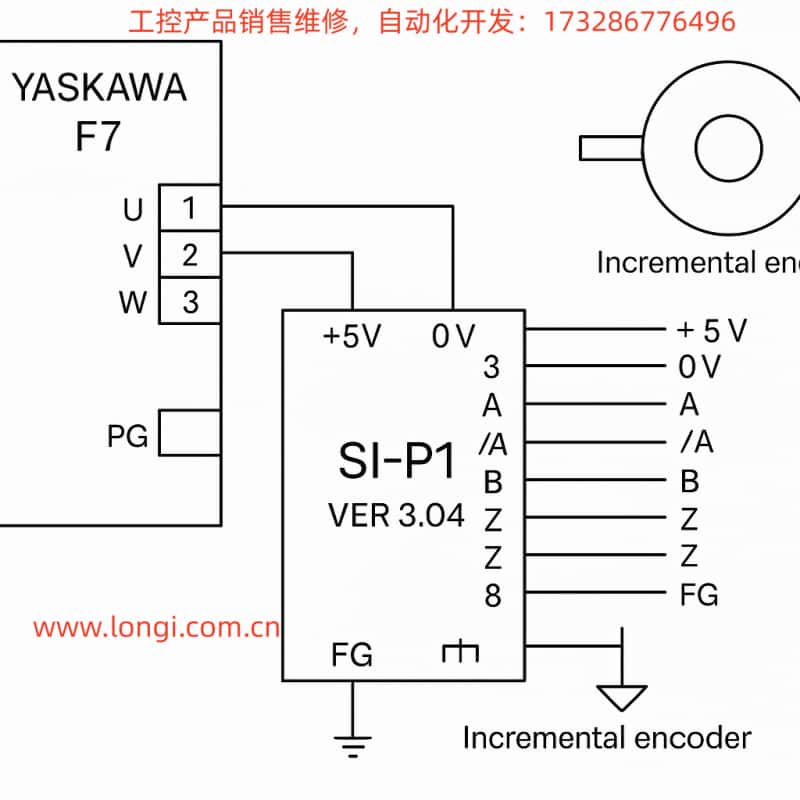

2. 典型接線圖

編碼器端          SI-P1 PG卡端
+5V ───────────→ 1 (+5V)
0V  ───────────→ 2 (0V)
A   ───────────→ 3 (A)
A¯  ───────────→ 4 (/A)
B   ───────────→ 5 (B)
B¯  ───────────→ 6 (/B)
Z   ───────────→ 7 (Z)
Z¯  ───────────→ 8 (/Z)
屏蔽層 ────────→ FG（接地）

這種標準的差分接線方式能有效抑製幹擾，確保高速脈衝信號的完整性。

3. 電氣連接注意事項

• PG卡與編碼器之間的距離應控製在 20米以內。如需更長距離，建議使用RS-422驅動器。

• 禁止將屏蔽層兩端同時接地，否則形成環流幹擾。

• 若編碼器帶外殼接地，PG卡端屏蔽應僅接到 FG。

• 在調試階段，務必確認 A/B 相移為 90° ±10°，否則反饋方向錯誤。

五、參數設置與調試步驟

為了讓PG反饋在變頻器內部正確生效，需要對參數進行以下配置：

調試建議：

1. 空載運行檢查
   通電後，使用操作器監視U1-05轉速值，確認旋轉方向正確。

2. 閉環模式啟用
   將A1-02設為3後，重新上電啟動；電機應能平滑起動且無抖動。

3. 零伺服調節
   若需靜止定位功能，可開啟零伺服模式，通過F1-05~F1-07參數進行微調。

六、實測經驗與案例分析

在實際維修與改造過程中，SI-P1 PG卡常見於安川F7、G7、V7及部分OEM變頻器中。以下為典型案例：

案例一：F7 + 1024PPR 編碼器速度環調試

某自動化生產線的主驅動采用 Varispeed F7 37kW 機型。原係統PG卡損壞後更換為 SI-P1 Ver 3.04，參數如下：

• A1-02 = 3

• F1-01 = 1024

• F1-03 = 0
  經調試，係統加速響應由原100ms 降至 40ms，速度波動率 <0.3%，穩定性顯著提升。

案例二：PG方向錯誤導致振動

在一台提升機控製係統中，PG接線A/B對調，導致變頻器誤判旋轉方向，運行出現周期性振動。
解決方案：交換A與B通道即可恢複正常。

案例三：抗幹擾措施不當引起的速度漂移

現場采用4對非屏蔽線接PG卡，距離約15米，運行時電機速度波動±5%。更換為雙絞屏蔽線並單端接地後，波動降至±0.2%。
由此可見，接線工藝對係統性能影響極大。

七、PG卡信號質量檢查與維護

為了保證係統長期穩定運行，應定期對PG信號質量進行檢測：

1. 使用示波器檢查A/B波形
   確認占空比接近50%，相位差90°。若波形畸變或毛刺，說明存在接地幹擾或線纜破損。

2. 監控變頻器反饋轉速
   在無負載恒速運行下，U1-05的轉速應穩定。若出現抖動或波動，需檢查PG卡與編碼器連接。

3. 清潔維護
   PG卡上有高密度IC與濾波電容，使用時避免潮濕與粉塵。定期使用無水酒精清潔插槽觸點。

八、SI-P1 與 PG-A2 的信號對照表

兩者定義完全相同，可直接互換使用。

九、結論與技術總結

1. SI-P1 Ver 3.04 是 PG-A2 的OEM兼容型號
   信號類型、端子定義、功能邏輯均完全一致，可直接用於安川 Varispeed F7 係列。

2. 接線關鍵在於差分信號匹配與屏蔽接地
   錯誤接地或非屏蔽線將導致嚴重幹擾與速度不穩。

3. 參數配置需匹配實際編碼器脈衝數與方向
   設置 A1-02=3 並校正A/B相位方向，是確保係統閉環穩定的核心。

4. 維護重點在信號質量與接插件可靠性
   PG卡插針若氧化或鬆動，會造成間歇性斷信號，表現為隨機“OV”或“PG LOSS”故障。

5. 在工業改造與維修場景中，SI-P1 PG卡可作為PG-A2的完美替代品
   對於F7、G7係列變頻器用戶而言，是一款成本適中、性能穩定、易於替換的解決方案。

十、後記

安川 F7 變頻器是工業領域的經典機型之一，至今仍在眾多生產線上穩定運行。
PG卡作為矢量控製的神經中樞，其正確選型與接線，是係統穩定性的關鍵保障。
本文通過對 SI-P1 Ver 3.04 實物與文檔的比對分析，證明了其與 PG-A2 完全兼容，並給出了詳細的接線圖與參數設定方法。

對於現場維修工程師而言，掌握這一兼容關係，不僅能快速恢複係統功能，更能在替換PG卡時節省大量調試時間，極具工程實用價值。
