德弗DV950E永磁同步變頻器使用指南

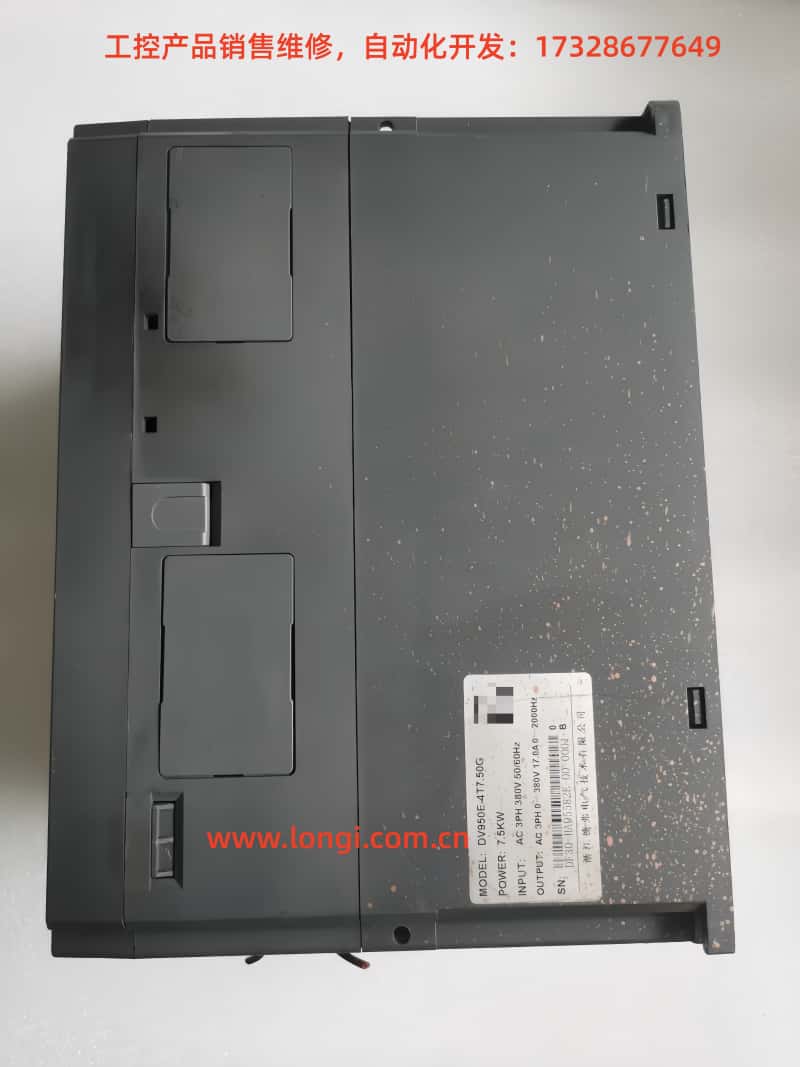

一、產品概述

德弗DV950E係列永磁同步變頻器是一款通用高性能電流矢量變頻器，主要用於控製和調節三相交流同步電機的速度和轉矩。本指南詳細介紹該變頻器的功能特性、操作方法、參數設置及故障處理等內容，幫助用戶快速掌握設備的使用技巧。

二、基本功能與接線

1. 產品主要特性

• 控製方式：支持無速度傳感器矢量控製(SVC)、有速度傳感器矢量控製(FVC)和V/F控製。

• 頻率範圍：0-500Hz。

• 過載能力：150%額定電流60秒，180%額定電流3秒。

• 調速範圍：SVC模式1:50，FVC模式1:1000。

• 內置PID調節器，支持過程閉環控製。

• 支持多種通訊協議：Modbus、ProfiBus-DP、CANlink、CANopen。

2. 電氣安裝注意事項

• 主回路接線必須正確區分輸入端子(R、S、T)和輸出端子(U、V、W)。

• 製動電阻不能直接接在直流母線(+)、(-)端子之間。

• 電機電纜長度超過100m時需加裝交流輸出電抗器。

• 必須可靠接地，接地線阻值小於10Ω。

• 上電前確保電源電壓與變頻器額定電壓一致。

三、操作麵板使用

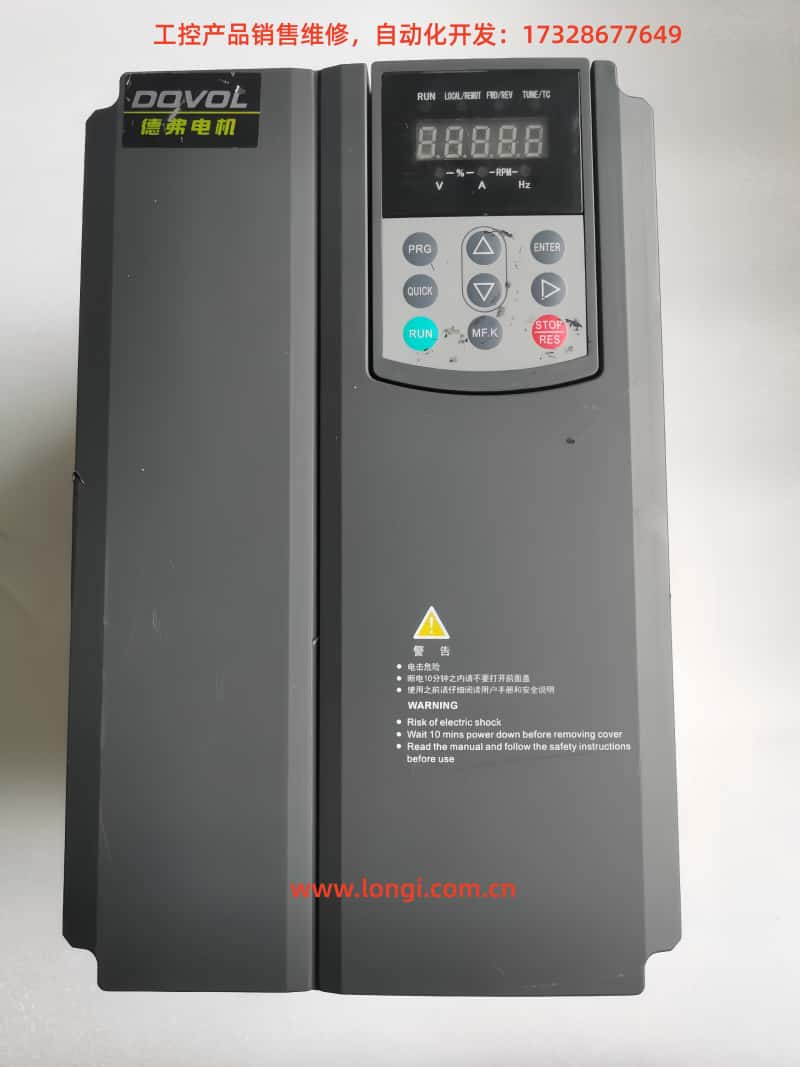

1. 麵板布局與指示燈

• RUN：運行狀態指示燈(燈亮表示運行中)。

• LOCAL/REMOT：控製方式指示燈(滅-麵板控製/亮-端子控製/閃爍-通訊控製)。

• FWD/REV：正反轉指示燈(燈亮表示反轉)。

• TUNE/TC：調諧/轉矩控製/故障指示燈。

• 五位LED數碼管顯示區。

• 功能按鍵：PRG(編程)、ENTER(確認)、▲▼(增減)、◄(移位)等。

2. 基本操作流程

• 通過PRG鍵進入參數設置模式。

• 使用▲▼鍵選擇功能組。

• 按ENTER進入具體參數設置。

• 修改參數值後按ENTER保存。

• 按PRG鍵返回上一級菜單。

四、核心功能實現方法

1. 電機正反轉控製

• 設置P0-02=2(通訊命令通道)。

• 通過通訊發送正反轉命令(需選配通訊卡)。

• 設置P0-02=1(端子命令通道)。

• 分配DI端子功能：P4-00=1(DI1為正轉運行)，P4-01=2(DI2為反轉運行)。

• 通過外部開關控製DI端子通斷實現正反轉。

• 設置P0-02=0(麵板命令通道)。

• 通過P0-09設置運行方向(0-方向一致，1-方向相反)。

• 按RUN鍵啟動，STOP鍵停止。

• 方法一：麵板控製

• 方法二：端子控製

• 方法三：通訊控製

• 注意：若需禁止反轉，設置P8-13=1。

2. 頻率調節方法

• 設置P0-03=8(PID)。

• 配置PA組PID參數。

• 通過反饋信號自動調節頻率。

• 設置P0-03=6(多段指令)。

• 分配DI端子為多段速指令(P4-00~P4-09=12~15)。

• 在PC組設置各段速頻率值(PC-00~PC-15)。

• 設置P0-03=2(AI1)/3(AI2)/4(AI3)。

• 配置對應AI輸入的曲線特性(P4-13~P4-27)。

• 通過外部電位器或PLC模擬量輸出調節頻率。

• 設置P0-03=0或1(數字設定)。

• 通過P0-08設置預置頻率。

• 運行時可通過麵板▲▼鍵或UP/DOWN端子微調頻率。

• 數字設定頻率

• 模擬量給定頻率

• 多段速控製

• PID調節頻率

3. 電機參數調諧

• 設置P1-37=11(同步機帶載調諧)。

• 按RUN鍵開始調諧。

• 調諧完成後自動保存參數。

• 確保電機與負載機械脫開。

• 正確輸入電機銘牌參數(P1-01~P1-05)。

• 設置P1-37=12(同步機空載調諧)。

• 按RUN鍵開始調諧(約2分鍾)。

• 調諧完成後自動保存參數。

• 空載調諧步驟

• 帶載調諧步驟

• 注意：帶載調諧無法獲取反電動勢係數，控製精度略低於空載調諧。

五、高級功能配置

1. 擺頻功能(紡織應用)

• 設置PB-00=0(相對於中心頻率)或1(相對於最大頻率)。

• 設置PB-01(擺頻幅度)、PB-02(突跳幅度)。

• 設置PB-03(擺頻周期)、PB-04(三角波上升時間)。

• 通過DI端子(P4-xx=24)控製擺頻暫停。

2. 定長控製

• 設置DI5功能為長度計數輸入(P4-04=27)。

• 設置PB-07(每米脈衝數)。

• 設置PB-05(設定長度)。

• 分配DO端子為長度到達信號(P5-xx=10)。

3. 計數功能

• 設置DI端子為計數輸入(P4-xx=25)和複位(P4-xx=26)。

• 設置PB-08(設定計數值)、PB-09(指定計數值)。

• 分配DO端子為計數到達信號(P5-xx=8或9)。

4. 定時控製

• 設置P8-42=1(定時功能有效)。

• 設置P8-44(定時運行時間)或P8-43選擇AI輸入。

• 運行到達設定時間後自動停機。

六、故障診斷與處理

1. 常見故障代碼及處理

   故障代碼	故障類型	可能原因	處理方法
   Err02	加速過流	加速時間過短/負載過重	延長加速時間P0-17/檢查機械負載
   Err03	減速過流	減速時間過短	延長減速時間P0-18
   Err04	恒速過流	負載突變/電機短路	檢查電機絕緣/調整P2-10轉矩限製
   Err09	欠壓	輸入電壓過低/斷電	檢查電源電壓/設置P9-59瞬停不停
   Err11	電機過載	負載過重/電機選型小	減輕負載/檢查P1-03額定電流設置
   Err14	模塊過熱	環境溫度高/散熱不良	改善散熱條件/降低載波頻率P0-15
   Err20	編碼器故障	信號幹擾/接線錯誤	檢查編碼器接線/設置P2-32=0關閉Z校正

2. 故障複位方法

• 麵板複位：故障狀態下按STOP/RES鍵。

• 端子複位：設置DI端子功能為9(故障複位)。

• 通訊複位：通過通訊發送複位命令。

3. 故障記錄查詢

• 最近故障：查看P9-16~P9-22。

• 第二次故障：查看P9-27~P9-34。

• 第一次故障：查看P9-37~P9-44。

七、維護與保養

1. 日常檢查

• 檢查散熱風扇運轉是否正常。

• 檢查接線端子有無鬆動。

• 檢查機殼溫度是否異常。

• 定期清除散熱器灰塵。

2. 定期維護

• 每半年檢查電解電容外觀。

• 每年檢查絕緣電阻(斷電後測量)。

• 每2年更換冷卻風扇(視使用環境)。

3. 參數備份

• 設置PP-01=4(備份用戶參數)。

• 需要恢複時設置PP-01=501。

• 恢複出廠設置：PP-01=1。

八、安全注意事項

• 通電狀態下禁止打開蓋板，斷電後等待10分鍾再進行接線操作。

• 不可將製動電阻直接接在直流母線上。

• 電機首次使用前必須進行絕緣檢查(≥5MΩ)。

• 海拔超過1000m需降額使用(每100m降額1%)。

• 環境溫度超過40℃需降額使用(每℃降額1.5%)。

• 禁止在變頻器輸出側安裝電容器或浪湧抑製器。

本指南詳細介紹了DV950E變頻器的各項功能實現方法，實際使用時請根據具體應用場景選擇合適的配置方式。對於複雜的應用場合，建議聯係廠家技術支持獲取更專業的指導。
