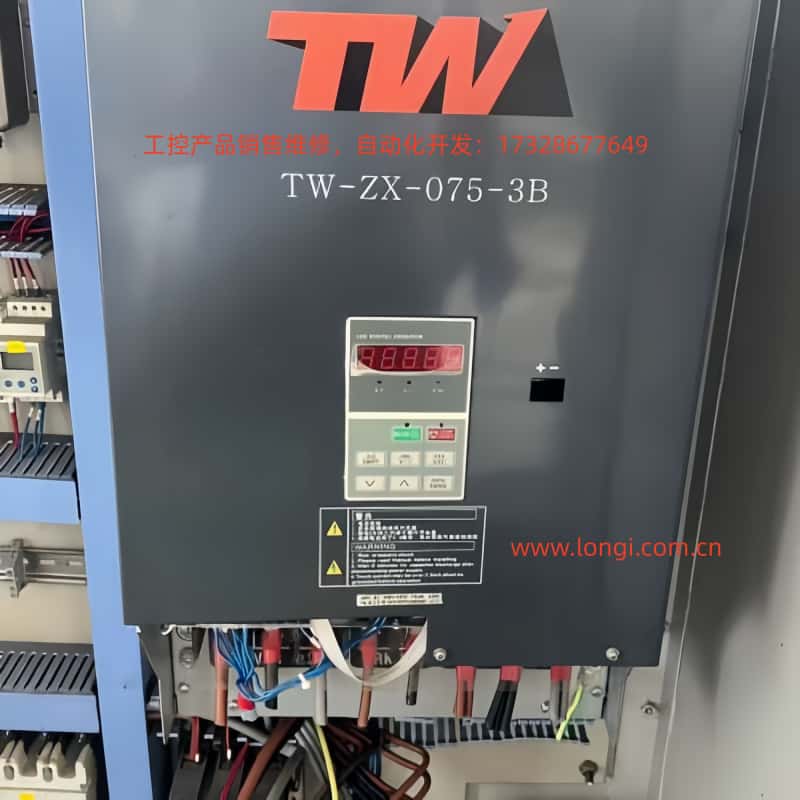

前言：認識特威TW-ZX係列變頻器
特威TW-ZX係列變頻器是專為起重設備設計的高性能驅動控製裝置，特別適用於施工升降機、塔式起重機等重型機械的精確控製。作為行業領先的電氣傳動解決方案，該係列變頻器集成了先進的電機控製算法和豐富的功能配置，能夠滿足各類起重應用場景的嚴苛要求。
本技術指南將全麵解析威特TW-ZX變頻器的功能特點、安裝規範、參數設置及維護保養要點，旨在為用戶提供係統化的操作參考。通過深入理解本手冊內容，用戶能夠充分發揮設備的性能優勢，確保起重設備安全、穩定、高效運行。
TW-ZX係列變頻器采用了優化的起重專用控製算法，具備低頻大轉矩輸出、智能製動控製、寬電壓適應等核心特性，在行業內以高可靠性和卓越的控製精度著稱。下麵我們將從產品特性開始，逐步展開這一專業設備的完整應用指南。
一、產品核心特性與技術優勢
1.1 專業起重控製功能
特威TW-ZX變頻器專為起重行業設計，具備多項針對性強的專業功能：
低頻大轉矩輸出：0.5Hz時可提供150%額定轉矩，確保重載啟動和低速運行的穩定性。這一特性特別適合塔機提升和升降機應用，解決了傳統變頻器在低頻段轉矩不足的行業難題。
智能製動器控製邏輯：內置優化的製動時序控製，可精確協調機械製動器與電機的動作配合。通過參數Fb-00至Fb-11可靈活調整製動器釋放/閉合頻率及延時時間，有效防止溜鉤現象，大幅提升運行安全性。
動態電流限幅技術：先進的電流控製算法可在負載劇烈波動時自動調節輸出，避免頻繁過流跳閘。用戶可通過參數FC-07配置電流失速保護特性，平衡係統響應速度與穩定性。
寬電壓適應能力：輸入電壓範圍達380V±20%，並具備自動穩壓功能（AVR）。當電網電壓下降時仍能維持足夠的轉矩輸出，特別適合工地電網條件不穩定的工況。
1.2 硬件設計特點
TW-ZX係列在硬件架構上體現了起重設備的特殊需求：
強化散熱設計：全係列采用強迫風冷結構，散熱器溫度監控實時保護（OH故障），確保在高溫環境下持續可靠工作。較大功率機型（90kW以上）采用上進下出風道設計，優化散熱效率。
模塊化功率單元：功率模塊采用工業級IGBT器件，過載能力達150%額定電流1分鍾，180%額定電流10秒，完全滿足起重設備短時過載需求。
豐富的接口配置：提供7路多功能數字輸入端子（X1-X7）、2路模擬量輸入（VS/VF電壓信號，IS/IF電流信號）、2路開路集電極輸出（Y1/Y2）和1路繼電器輸出（R1），滿足複雜控製需求。
內置製動單元（部分型號）：18.5kW以下機型標配內置製動單元，可直接連接製動電阻；更大功率機型需外配專用製動單元，推薦使用BR100係列配套產品。
1.3 控製性能優勢
相較於通用型變頻器，TW-ZX係列在控製算法上做了深度優化：
優化的S曲線加減速：通過參數FC-00可啟用S曲線加減速模式，FC-01/02分別設置加速段和減速段的S曲線比例，有效減小機械衝擊，提升運行平穩性。
多段速精確控製：支持多達16段速度預設（F3-00至F3-14），通過端子組合快速切換，滿足起重設備不同工況下的速度需求。每段速度可獨立設置加減速時間（F3-15至F3-20）。
電機參數自學習：提供靜止和旋轉兩種自辨識模式（F1-15），可自動測定電機電氣參數，顯著提升矢量控製精度。對於無法脫開負載的應用，靜止辨識模式是安全可靠的選擇。

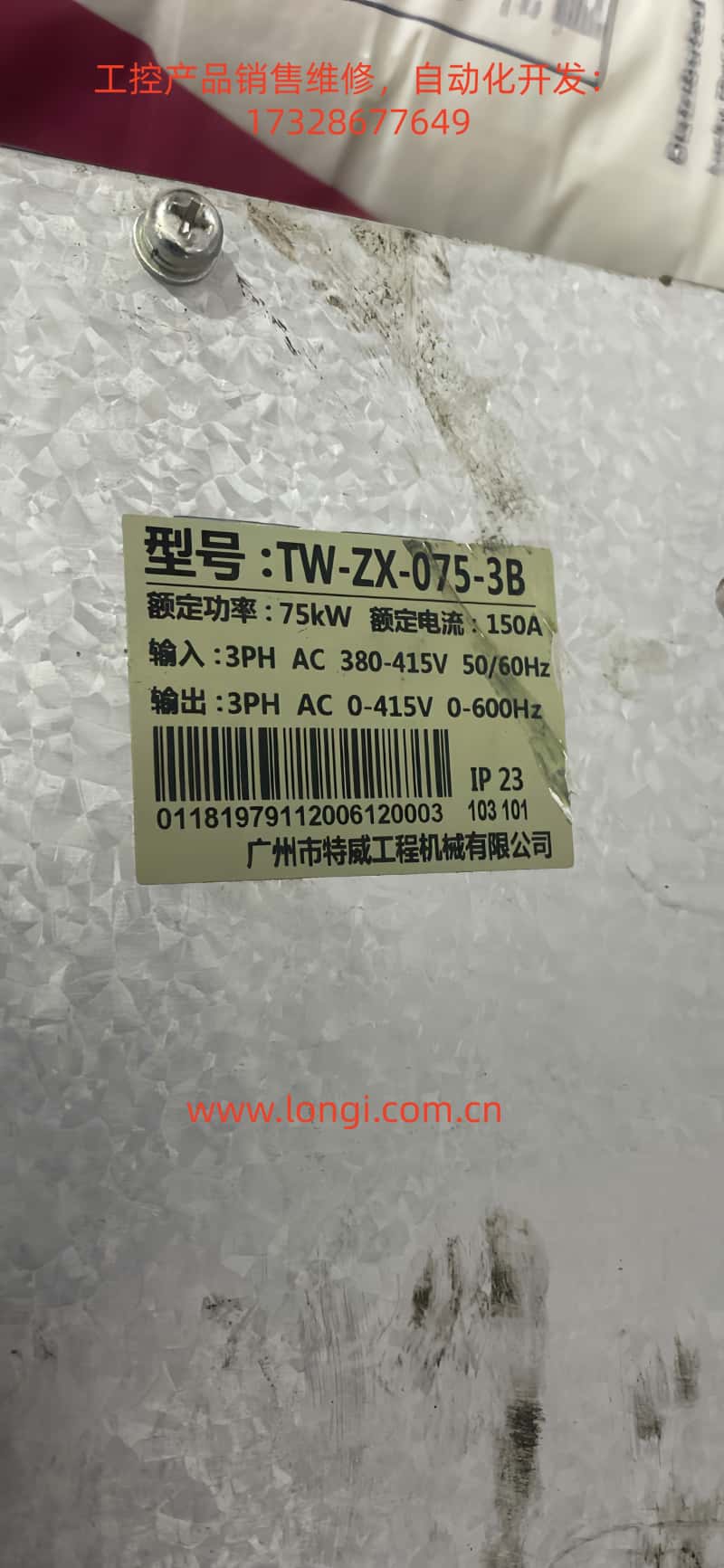

表：TW-ZX係列變頻器典型型號及規格
二、設備安裝與電氣接線規範
2.1 機械安裝要求
正確的安裝是保證變頻器長期可靠運行的基礎，TW-ZX係列安裝需特別注意以下要點：
安裝方位：必須垂直安裝，確保散熱風道暢通。上下左右應留出足夠空間（建議≥100mm），避免熱量積聚。控製櫃內多台變頻器並列安裝時，需保證環境溫度不超過40℃。
環境條件：工作環境溫度範圍-10℃～+40℃，濕度20%～90%RH（無凝露）。應避免安裝在有導電粉塵、腐蝕性氣體或油霧的場所，遠離震源和電磁幹擾源。
振動防護：安裝基礎應堅固無震動，最大允許振動0.5g。對於車載或移動設備應用，建議增加減震裝置，防止內部元器件因長期振動導致鬆動。
防護等級：標準機型防護等級為IP20，不適宜直接暴露在戶外或潮濕環境中使用。特殊環境需定製防護外殼或選擇更高防護等級型號。
2.2 主回路接線規範
主回路接線直接影響係統安全性和EMC性能，必須嚴格遵循以下規範：
電源輸入端子（R/S/T）：
必須配置合適規格的斷路器（MCCB），額定電流為變頻器額定值的1.5-2倍。
電源線徑按表3-3選擇，考慮電壓降不超過5V。
輸入側可加裝交流電抗器（選配），抑製電網浪湧和諧波。
電機輸出端子（U/V/W）：
電機電纜應采用屏蔽電纜或穿金屬管敷設，減少電磁輻射。
絕對禁止在輸出端安裝功率因數補償電容或LC/RC濾波器。
電機接線長度超過50米時，需降低載波頻率或加裝輸出電抗器。
製動電阻連接：
內置製動單元機型連接PB端子，外置製動單元機型連接P/N端子。
電阻阻值和功率嚴格按表11-1選擇，避免製動單元過載損壞。
製動電阻接線必須采用耐高溫線纜，遠離易燃材料。
接地要求：
保護接地端子必須可靠接地（第三類接地，接地電阻<10Ω）。
接地線徑不小於電源線截麵積的1/2，最小16mm²。
多台變頻器接地時避免形成接地回路，應采用星形接地方式。
2.3 控製回路接線要點
控製回路是變頻器與外部設備交互的橋梁，接線時需特別注意：
模擬信號處理：
速度給定信號（VS/VF）建議使用雙絞屏蔽線，屏蔽層單端接地。
信號線與動力線分開走線，間距不小於30cm，交叉時垂直布置。
跳線JP1/JP2可選擇模擬輸出M0/M1為電壓（0-10V）或電流（0-20mA）模式。
數字端子配置：
出廠默認X1=運行，X2=正反轉，X3-X7可編程為多段速等功能（F2-00至F2-06）。
PLC公共端可根據需要接24V或COM，支持NPN/PNP兩種接線方式。
繼電器輸出R1（EA-EB-EC）可直接驅動接觸器線圈，觸點容量250VAC/3A。
RS485通訊：
圖：TW-ZX變頻器標準接線示意圖
[此處應插入與圖12-1至12-4類似的接線圖，展示升降機、塔機提升等典型應用接法]
三、參數設置與功能配置
3.1 基本參數設置流程
TW-ZX變頻器上電後應按以下流程進行基本設置：
恢複出廠值：
通過F0-28=1恢複對應應用宏的出廠設置。
升降機應用選擇F4-28=9，塔機提升選擇F4-28=6。
複位後檢查F0-27=1確保顯示所有參數組。
電機參數輸入：
準確輸入電機銘牌數據（F1-00至F1-07）。
對於雙電機並聯的升降機，功率和電流設為兩電機之和。
電機繞組接法（F1-06）必須與實際一致（Y/△）。
電機參數自學習：
脫開負載後進行旋轉自辨識（F1-15=2）。
無法脫開負載時選擇靜止自辨識（F1-15=1）。
辨識過程中禁止操作變頻器，完成後自動存儲參數。
速度控製參數：
設置最大頻率F0-16（通常50Hz）、上限頻率F0-17。
調整加速時間F0-09和減速時間F0-10，重載時適當延長。
載波頻率F0-14一般設為1-4kHz，噪聲大可適當提高。
端子功能分配：
3.2 起重專用功能配置
TW-ZX係列針對起重應用的特殊功能需要重點配置：
製動器控製時序：
上升製動釋放頻率Fb-00（通常3Hz）和下降釋放頻率Fb-01。
製動釋放前延時Fb-02（約0.3s）和釋放後延時Fb-03。
製動閉合頻率Fb-04/Fb-11及相應延時Fb-05/Fb-06。
過零加速功能：
啟用Fb-09設置過零加減速時間（約2s）。
調整Fb-10加減速變化頻率點（通常2.5Hz）。
配合S曲線參數FC-01/02實現平滑過渡。
製動器檢查功能：
行業特殊保護：
3.3 多段速與PID應用
TW-ZX係列支持靈活的多段速和PID控製方案：
多段速配置：
PID控製：
選擇PID反饋源（F4-01）和給定源（F4-02）。
設置比例增益F4-03、積分時間F4-04。
定義PID輸出特性F4-05和濾波時間F4-06。
模擬量處理：
配置VS/VF為速度給定（F2-08/F2-10=0）。
調整模擬輸入濾波F8-04/F8-06。
校準模擬輸出M0/M1的量程（F2-22至F2-27）。
四、操作運行與故障處理
4.1 操作模式與運行監控
TW-ZX變頻器提供多種操作和監控方式：
操作模式選擇：
鍵盤控製（F0-04=0）：通過麵板RUN/STOP鍵操作。
端子控製（F0-04=1）：支持兩線/三線模式（F0-05）。
通訊控製（F0-04=2）：通過RS485遠程啟停。
運行狀態監控：
實時查看輸出頻率C0-00、電流C0-13等參數。
監控端子狀態C0-26（輸入）和C0-27（輸出）。
通過M0/M1模擬輸出關鍵參數到儀表。
點動與微動操作：
4.2 試運行步驟
新設備或大修後應按規範進行試運行：
空載測試：
輕載測試：
滿載測試：
階梯加載至額定負載，持續運行1小時。
記錄運行參數，確認無異常振動和噪聲。
測試緊急停止功能和故障自複位。
4.3 常見故障分析與處理
TW-ZX係列變頻器的故障診斷與處理方法：
過流故障（HOC/SOC）：
過壓故障（HOU/SOU）：
增加減速時間或加裝製動單元。
檢查電網電壓是否過高。
啟用過壓失速功能FC-19=2。
製動器相關故障：
檢查製動器機械狀態和電源。
重新調整製動時序參數Fb-xx。
確認製動檢測電流Fb-28設置合理。
散熱故障（OH）：
清理風道灰塵，檢查風扇運轉。
降低載波頻率減少發熱。
改善安裝環境通風條件。
表：TW-ZX係列變頻器故障代碼速查表
五、維護保養與進階技巧
5.1 定期維護計劃
為確保TW-ZX變頻器長期可靠運行，建議執行以下維護計劃：
日常檢查：
監聽運行噪聲和冷卻風扇狀態。
記錄直流母線電壓（C0-16）和散熱器溫度。
檢查各接線端子有無鬆動或過熱痕跡。
季度保養：
年度檢修：
5.2 參數備份與恢複
TW-ZX變頻器支持參數管理的高級功能：
參數拷貝：
使用F3-31=1上傳參數到操作麵板。
通過F3-31=2下傳參數到其他變頻器。
建議保存多個版本的參數備份。
密碼保護：
設置用戶密碼F0-31防止誤操作。
參數鎖定分兩級（F0-29=1/2）。
忘記密碼可聯係廠家技術支持。
故障記錄查詢：
通過E0組查看當前和曆史故障。
記錄故障時的運行狀態參數。
分析故障頻次和發生條件。
5.3 性能優化技巧
針對特定應用的進階調整方法：
動態響應優化：
調整滑差補償F3-30（通常100%）。
優化定子壓降補償F7-25。
微調死區補償F7-26。
節能運行設置：
通訊網絡配置：
設置站地址F1-16和波特率F1-17。
選擇校驗方式F1-18（無/偶/奇）。
定義通訊超時F1-30（0為禁用）。
