MKS PDR-C-2C電源數字讀出器全麵使用指南產品概述與核心功能MKS PDR-C-2C是一款專業級電源供應與數字讀出係統,專為工業級壓力監測與控製應用設計。該產品采用標準半機架式安裝,集成了高精度電源供應和雙通道壓力信號處理能力。
核心功能特點:
與單通道版本PDR-C-1C相比,PDR-C-2C增加了雙傳感器接口和智能通道管理功能,適合需要寬量程壓力監測的應用場景。係統采用模塊化設計,維護簡便,所有關鍵參數均可通過前麵板直接調整。 安全操作規範電氣安全警告
操作環境要求
維護安全
設備安裝與連接開箱檢查收到PDR-C-2C設備後,應進行以下檢查:
如發現任何損壞,應立即通知承運商和MKS公司。需要將設備返回MKS時,必須先聯係MKS服務中心獲取設備返回授權號(ERA Number)。 機械安裝設備采用標準19英寸半機架設計,安裝時需注意:
|
| 端子位置 | 信號定義 | 標準線色 |
|---|---|---|
| 1 | 數字地(D GND) | 黑色 |
| 2 | 模擬地(A GND) | 黑色 |
| 3 | +15V電源輸出 | 綠色 |
| 4 | -15V電源輸出 | 白色 |
| 5 | 壓力信號輸入 | 紅色 |
| 6 | 機箱地 | 粗黑色 |
PDR-C-2C采用三地係統:
數字地(D GND):電源返回路徑。
模擬地(A GND):DC輸出信號返回路徑。
機箱地:設備外殼接地。
當連接僅有兩地係統的壓力傳感器時,應將D GND和A GND連接到傳感器的公共地,然後將PDR的機箱地連接到傳感器的機箱地。

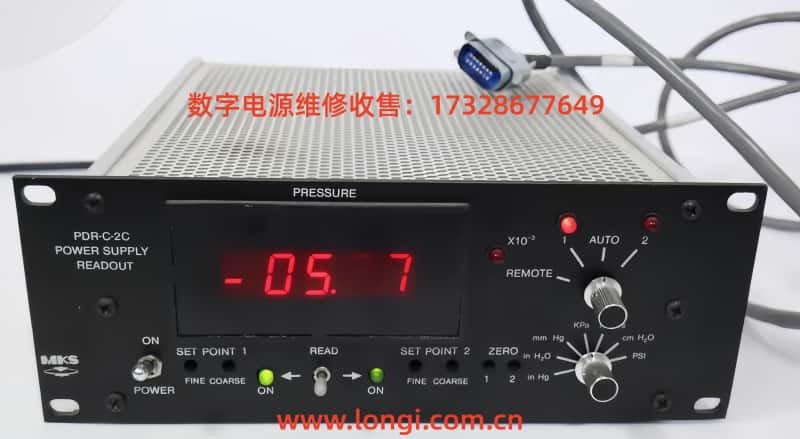

4½位LED顯示:紅色平麵LED數碼管,顯示範圍-19999至19999。
x10⁻³指示燈:亮起表示當前顯示值需乘以0.001。
通道指示燈:顯示當前活躍的壓力通道(1或2)。
電源開關(Power):控製設備主電源通斷。
工程單位選擇開關:七檔旋轉開關,可選單位:
mmHg
psi
kPa
mbar
inHg
inH₂O
cmH₂O
通道選擇/遠程/自動開關(PDR-C-2C特有):
位置"1":固定顯示通道1。
位置"2":固定顯示通道2。
"AUTO":自動通道切換模式。
"REMOTE":允許通過後接口遠程選擇通道。
零點調節(Zero):
用於壓力信號的精細零點校正。
調節範圍:±1.5%滿量程。
絕對壓力計需抽真空至低於其分辨率後才能調節。
差壓計應進行交叉端口。
設定點調節(Set Point):
每通道獨立Coarse(粗調)和Fine(細調)旋鈕。
調節範圍:0-100%滿量程壓力。
配合"Read Set Point"開關可實時查看設定值。
設定點讀取開關(Read Set Point):
中位:顯示當前壓力值。
向左撥:顯示通道1設定點值。
向右撥:顯示通道2設定點值。
釋放後自動返回中位。
設定點繼電器指示燈:LED亮起表示對應繼電器吸合(壓力低於設定值)。
過載指示:顯示空白表示輸入信號超過約11V。

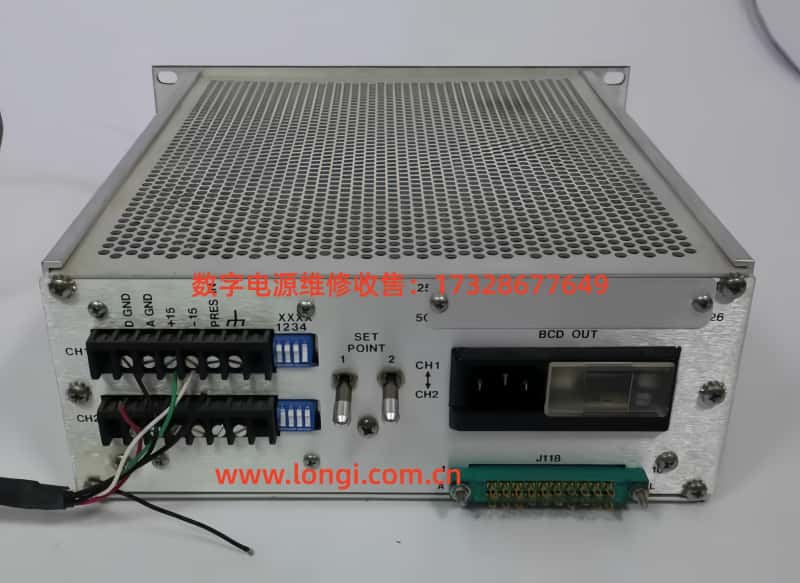

兩個6位端子排,用於連接壓力傳感器,提供傳感器工作電源(±15V)和信號輸入。每組接口包含獨立的十進製小數點選擇開關。
4PST搖臂開關,根據傳感器量程設置顯示小數點位:
| 量程 | 開關位置 |
|---|---|
| 1 | 開關1 ON |
| 10 | 開關2 ON |
| 100 | 開關3 ON |
| 1000 | 開關4 ON |
| 10000 | 所有OFF |
注意:每個通道隻能有一個開關處於ON位置,同時閉合多個開關會導致顯示異常。
接受標準電源線,內置線路濾波器,電壓選擇卡可見於塑料窗口後。
拔下電源線,向左滑動塑料窗。
向外拉保險絲杆彈出保險絲。
用探針取出電壓選擇卡。
重新插入卡,使所需電壓朝外。
裝入適當保險絲。
向右滑動窗口。
插入電源線。
20針接口,提供外部控製信號接入:
| 引腳 | 功能描述 |
|---|---|
| 1 | 信號地 |
| 2 | 數字地 |
| 4 | 切換DC輸出(工程單位) |
| 6 | 設定點2繼電器鎖存 |
| 7 | 設定點1繼電器鎖存 |
| 8-10 | 設定點1繼電器觸點(NO/NC/COM) |
| A | 通道2量程ID |
| B | 通道1量程ID |
| C | 遠程通道選擇 |
| F | 通道2 DC輸出(0-10V) |
| H | 通道1 DC輸出(0-10V) |
| J-L | 設定點2繼電器觸點 |
提供5V BCD邏輯輸出,可直接連接數字設備實現遠程讀數:
數據更新周期約0.5秒。
包含極性、超量程等狀態信號。
可通過控製線實現多設備總線共享。
傳感器信號通過後麵板端子排輸入,經過輸入放大器(U1)加入精細零點校正,信號分為三路:
輸出緩衝放大器(U2,U3)→後接口。
設定點比較電路。
工程單位縮放電路→顯示DVM。
兩個獨立設定點繼電器。
通過後麵板開關選擇監控哪個壓力信號(PDR-C-2C)。
比較輸入信號與可調參考電壓(前麵板控製)。
"故障安全"邏輯:無電源狀態=高壓狀態。
可通過J118接口的LATCH線遠程鎖定繼電器狀態。
比較器監測通道1信號:
90%滿量程觸發。
100%滿量程觸發。
通道1<90%:顯示通道1。
通道1>100%:自動切換至通道2。
通道1從>100%降至<90%:切換回通道1。
提供±15V內部電路和傳感器電源。
過載和過熱保護。
為比較器提供精密參考電壓。
顯示DVM自帶+5V電源。
短接壓力輸入與信號地。
連接DVM至模擬地和CH1信號測試點。
通電調整ZERO微調使DVM顯示0.000V±0.0005V。
施加10.0000V±0.0005V標準信號。
根據所選單位調整對應微調電阻:
| 單位 | 微調電阻 | 理論顯示值 |
|---|---|---|
| mbar | R47 | 13332 |
| kPa | R47 | 13332 |
| mmHg | R49 | 10000 |
| psi | R44 | 19337 |
| cmH₂O | R55 | 13597 |
| inH₂O | R51 | 5353 |
| inHg | R53 | 3937 |
通過J118接口可實現:
遠程通道選擇:引腳C輸入高電平(或懸空)選擇通道1,低電平選擇通道2。
繼電器狀態鎖定:拉低引腳6或7可鎖定對應繼電器狀態。
模擬信號監控:
引腳H:通道1 0-10V輸出(含零點校正)。
引腳F:通道2 0-10V輸出。
引腳4:工程單位切換後輸出。
數據就緒信號(DATA READY):高電平表示BCD數據有效。
位使能控製:將DIGIT ENABLE線接地可讀取對應位BCD數據。
極性輸出:指示讀數正負。
超量程信號:指示輸入超出量程。
定期檢查電纜磨損情況。
檢查外殼是否有可見損傷。
清潔通風孔,確保散熱良好。
檢查所有連接器是否牢固。
測量±15V輸出(相對於P GND)。
正常範圍:14.8-15.2V。
紋波<10mVp-p。
異常時斷開傳感器重測。
用10kΩ和5.1kΩ電阻模擬傳感器輸入(應產生9.6-10.3V)。
測量各測試點電壓是否正常。
檢查U1、U2、U3等關鍵運放。
確認比較器輸入電壓(應跟隨設定點調節)。
檢查繼電器驅動電路(Q5、Q6)。
測試繼電器觸點狀態。
驗證U4、U5比較器切換點(9V和10V)。
檢查繼電器K1切換狀態。
測試遠程選擇邏輯(U6)。
檢查傳感器連接。
驗證小數點開關設置。
重新校準工程單位。
檢查設定點調節。
測量比較器輸出。
驗證繼電器驅動電壓。
檢查通道1信號是否達到切換閾值。
驗證U4、U5比較器工作狀態。
測試通道選擇繼電器。
尺寸:標準半機架寬度。
顯示:4½位紅色LED。
重量:3.2kg。
連接器:20針接口、6位端子排。
功耗:65W(滿載)。
工作電壓:117/234V±15%,50-60Hz。
電源輸出:±15V@600mA。
模擬輸出:0-10V(10kΩ負載)。
儀表精度:0.01%讀數±1字。
輸入阻抗:900kΩ。
繼電器配置:單刀雙擲(SPDT)。
觸點額定值:2A@28VDC或1A@120VAC。
遲滯:0.5%滿量程。
調節範圍:100%滿量程。
PDRCXXYYY格式:
XX:通道數(2C表示雙通道)。
YYY:選項(BCD表示BCD輸出,E表示CE認證)。
配置建議:
通道1連接高精度低壓傳感器(如10Torr)。
通道2連接大量程傳感器(如1000Torr)。
設置"AUTO"模式實現無縫量程切換。
設定點1用於低壓報警,設定點2用於高壓報警。
集成方案:
通過J118接口連接PLC。
使用0-10V輸出監控壓力。
通過數字線獲取繼電器狀態。
遠程切換顯示通道。
BCD接口連接數字記錄儀。
設定點控製安全閥或報警器。
定期校準:
零點校準每年至少一次。
全量程校準每兩年一次。
傳感器連接:
使用屏蔽電纜減少幹擾。
避免與電源線平行走線。
環境控製:
保持工作環境清潔。
控製環境溫度在推薦範圍內。
MKS Baratron係列兼容傳感器:
| 型號 | 備注 |
|---|---|
| 121 | |
| 221-224 | |
| 622-628 | 628僅支持單通道 |
| 722 |
電氣連接套件:PDR-C-2C-K1
包含安裝所需連接器。
提供備用保險絲。
接口電纜:
20針接口轉接線。
BCD輸出電纜。
校準工具:
精密電壓源。
高精度數字萬用表。
通過本指南的係統學習,用戶應能全麵掌握MKS PDR-C-2C電源數字讀出器的各項功能與操作方法,在實際應用中充分發揮其高性能優勢,為工業壓力監測與控製提供可靠解決方案。
