前言：COD測定技術的重要性與儀器概述

化學需氧量（Chemical Oxygen Demand，COD）是水質監測中的關鍵指標，反映水體受還原性物質汙染的程度。哈希DR1010 COD測定儀作為一款專業水質分析儀器，廣泛應用於環境監測、汙水處理、工業廢水檢測等領域。本指南旨在基於用戶手冊，全麵解析DR1010的操作流程、功能特點、維護保養及故障排除方法，助力用戶獲得準確可靠的檢測結果。

DR1010 COD測定儀由哈希公司研發，采用微處理器控製，LED光源，適用於實驗室或現場測定。該儀器內置四種COD測試程序，支持用戶自建曲線，存儲容量達40個用戶程序。供電方式靈活，可采用6V適配器或4節AA堿性幹電池，操作溫度範圍0至50℃，滿足IP41防護標準。

第一章 儀器結構與功能詳解

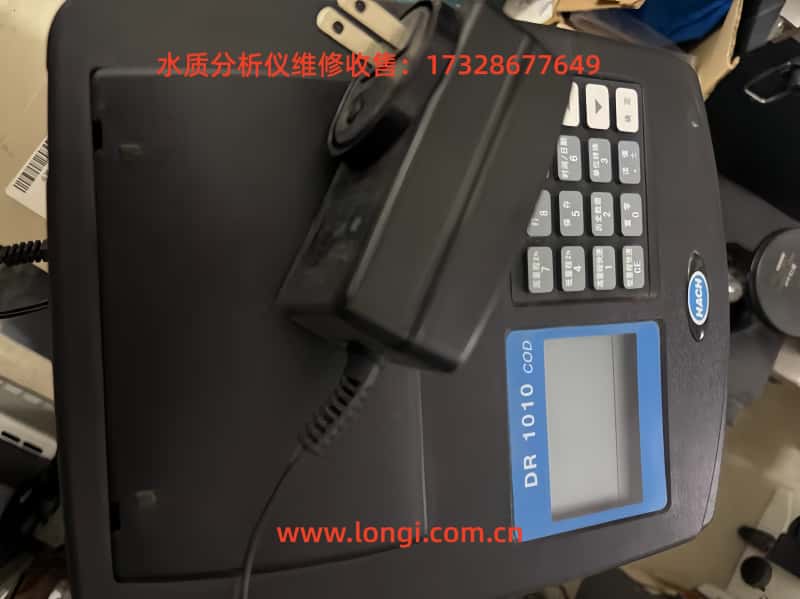

1.1 儀器組成與標準配件

DR1010 COD測定儀標準配置包括：

• 電源適配器（產品編號：9185600）

• 數據傳輸電纜（RS232端口，黑色）

• 文件包（含操作手冊、方法手冊、合格證）

可選配件：

• COD試管（16mm×100mm，帶試管蓋）

• 數據打印電纜（RS232端口，灰色）

• DRB200消解器

• 瓶口分液器

• 移液器

1.2 儀器技術參數

• 波長範圍：420nm和610nm雙波長

• 波長精度：±1nm

• 光度測量線性：±0.002A（0-1A）

• 光度測量重複性：±0.005A（0-1A）

• 光源燈：LED

• 檢測器：矽光電二極管

• 數據顯示器：四位LCD，1.5厘米字符高度

• 讀出模式：%透光率，吸光度，濃度

• 外部輸出：RS232串口

• 電源：190~240VAC/50Hz適配器或4節AA堿性電池

• 儀器尺寸：24.0×19.8×12.0厘米

• 儀器重量：2kg

• 操作溫度：0至50℃

• 存儲溫度：-20至60℃

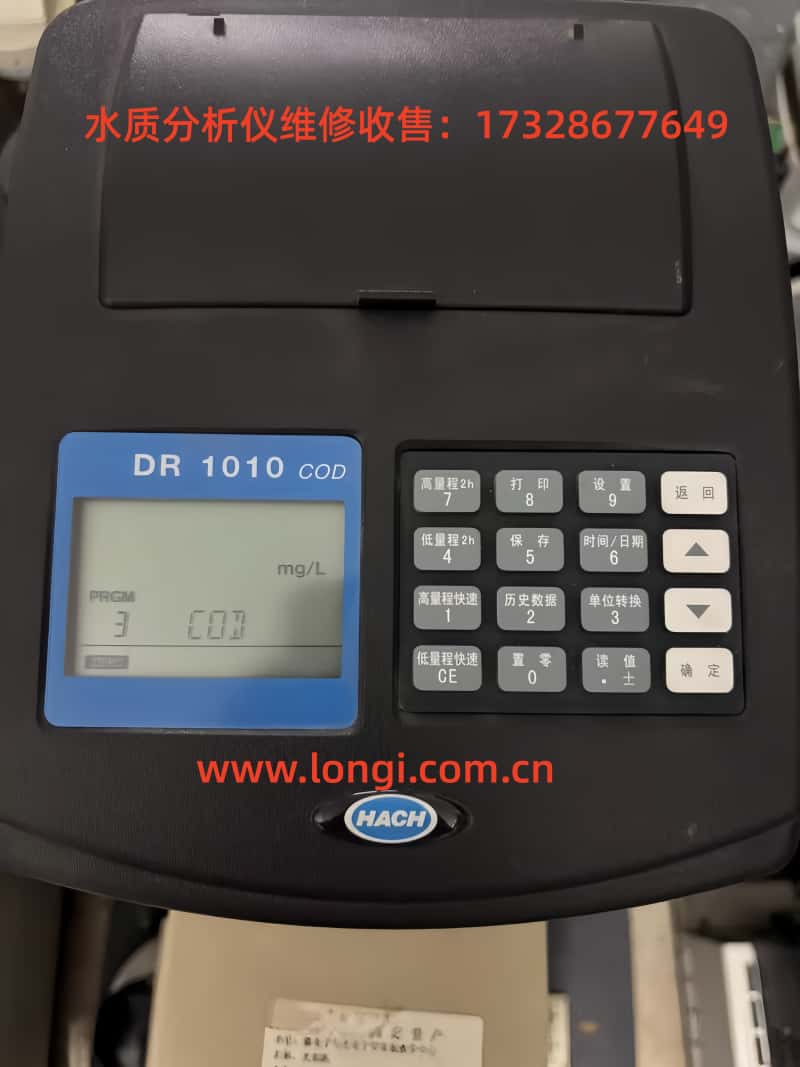

1.3 鍵盤功能詳解

• 程序選擇鍵：

• 高量程2h：選擇高量程兩小時消解方法，數字模式下作為數字鍵7

• 低量程2h：選擇低量程兩小時消解方法，數字模式下作為數字鍵4

• 高量程快速：選擇高量程15分鍾消解方法，數字模式下作為數字鍵1

• 低量程快速：選擇低量程15分鍾消解方法，數字模式下作為數字鍵1

• 功能鍵：

• 打印：打印當前數據，數字模式下作為數字鍵8

• 保存：存儲當前讀數，數字模式下作為數字鍵5

• 曆史數據：調用存儲樣品數據，數字模式下作為數字鍵2

• 置零：使用當前樣品空白調零，數字模式下作為數字鍵0

• 設置：進入設置菜單，數字模式下作為數字鍵9

• 時間/日期：顯示當前時間或日期，數字模式下作為數字鍵6

• 單位轉換：在濃度、吸光度和%透光率間轉換，數字模式下作為數字鍵3

• 讀值：讀取並顯示樣品濃度，數字模式下輸入小數點或切換正負號

• 返回：取消當前輸入或選擇

• △/▽：在菜單內上下滾動

• 確定：選定菜單項或接受輸入數值

第二章 儀器初始設置與校準

2.1 電池安裝與電源管理

• 將儀器翻轉，確保樣品池為空

• 打開電池盒蓋，按標識安裝4節AA堿性電池

• 重新蓋上盒蓋，翻轉儀器至正麵朝上

重要提示：

• 使用堿性電池，嚴禁使用可充電鎳鎘電池

• 更換電池時應全部更換

• 電池電量低時顯示LOW BATTERY圖標，及時更換

• 長時間不使用時建議取出電池

2.2 日期與時間設置

• 日期設置：

• 按"設置"鍵進入SETUP菜單

• 選擇DATE選項，輸入四位年份、月份和日期

• 按"確定"鍵確認

• 時間設置：

• 在SETUP菜單中選擇TIME選項

• 輸入24小時製時間

• 按"確定"鍵確認

2.3 樣品管正確使用方法

• 使用不起毛的布擦拭樣品管外表麵

• 插入儀器試管座，HACH商標朝向顯示屏

• 確保每次測量時樣品管插入方向一致

• 測量前檢查樣品管是否清潔、無劃痕

第三章 儀器操作流程詳解

3.1 基本測量步驟

• 測定儀設置：

• 開機後自動進入上次使用的程序

• 按相應程序鍵選擇程序，按"確定"鍵確認

• 樣品準備：

• 按照程序說明書準備調零溶液和待測樣品

• 儀器調零：

• 將空白溶液放入樣品池

• 蓋上盒蓋，按"置零"鍵

• 儀器顯示0後出現READ圖標，表示可開始測量

• 樣品測量：

• 將待測樣品放入固定架

• 蓋上盒蓋，按"讀值"鍵

• 顯示屏顯示測量結果

• 按"單位轉換"鍵切換顯示方式

3.2 標準曲線調節方法

• 準備標準溶液

• 在程序中將標準溶液作為樣品測量

• 得到讀數後按"設置"鍵，滾動到"STD"設置項

• 輸入標準溶液的實際濃度，按"確定"鍵

注意事項：

• 調節前考慮樣品幹擾

• 調節後測試多個濃度標準液驗證曲線適用性

• 輸入校正值超出範圍時儀器會發出蜂鳴聲提示錯誤

3.3 數據存儲與調用

• 數據存儲：

• 測量結果顯示後按"保存"鍵

• 顯示屏顯示下一個可用存儲序號

• 按"確定"接受或輸入特定序號

• 數據調用：

• 按"曆史數據"鍵進入RECALL菜單

• 使用"▽"或"△"鍵或數字鍵選擇樣品序號

• 按"確定"鍵顯示存儲數據

第四章 高級功能應用

4.1 用戶程序創建方法

• 按"設置"鍵選擇USER選項

• 輸入要創建的程序號(20-59)

• 選擇波長

• 準備標準溶液，對儀器進行置零操作

• 測量標準溶液吸光度值

• 重複步驟完成所有標準點輸入

• 按"返回"鍵後選擇存儲程序

關鍵要點：

• 最少需要2個數據點，最多12個

• 420nm波長下吸光度應隨濃度增大而減小

• 610nm波長下吸光度應隨濃度增大而增大

• 相同吸光度值會被儀器忽略並發出蜂鳴聲

4.2 數據傳輸與打印

• 打印機連接：

• 使用灰色數據打印電纜連接儀器和打印機

• 按"打印"鍵手動啟動打印

• 計算機連接：

• 使用黑色數據傳輸電纜連接儀器和計算機

• 設置超級終端參數

• 啟動文本捕獲功能

• 按"打印"鍵傳輸數據到文本文件

4.3 批量數據處理

• 打印所有數據：在SETUP菜單中選擇PRINT ALL

• 刪除所有數據：在SETUP菜單中選擇ERASE ALL

• 數據導出：通過RS232接口將所有數據傳輸到計算機

第五章 儀器維護與故障排除

5.1 日常維護要點

• 清潔保養：

• 使用濕布擦拭儀器外殼

• 及時清理濺出的試劑

• 用棉簽清潔樣品池固定架

• 使用鏡頭紙或柔軟不起毛的布擦拭樣品池外表麵

• 電池管理：

• 及時更換電量不足的電池

• 長時間不用時取出電池

• 更換電池後重新設置日期和時間

• 存儲條件：

• 存放溫度：-20至60℃

• 相對濕度：80%以下（40℃時）

• 避免強電磁場環境

5.2 常見故障排除

• 錯誤代碼及解決方法：

• 1：無法設定儀器，聯係哈希客服

• 2：無法讀取程序數據，聯係哈希客服

• 3：無法寫入程序數據，聯係哈希客服

• 4：測量電池錯誤，更換電池

• 5：測量A/D錯誤，聯係哈希客服

• 6：測量偏移錯誤，檢查遮光器安裝

• 7：光度較低錯誤，檢查光通道堵塞或稀釋樣品

• 8：測量值超出範圍，確認儀器罩安裝或聯係客服

• 其他常見問題：

• 濃度超出範圍：稀釋樣品後重新測量

• 蜂鳴聲/錯誤圖標：檢查操作步驟

• 電池電量低：顯示LOW BATTERY圖標，及時更換電池

第六章 安全規範與質量保證

6.1 安全操作規範

• 危險等級：

• 危險(DANGER)：可能導致死亡或嚴重傷害的情況

• 小心(CAUTION)：可能導致輕微或中度傷害的情況

• 注意(NOTE)：需要特別強調的信息

• 關鍵安全提示：

• 處理化學樣品時需查看MSDS並熟悉安全流程

• 儀器不得用於易燃或含碳氫化合物的樣品

• 禁止使用鎳鎘充電電池

• 未經授權不得打開儀器機箱

6.2 質量保證與服務支持

• 質量保證：

• 絕大多數產品自發貨日起至少一年質保

• 質保範圍限於材料和製造方麵的缺陷

• 維修服務：

• 用戶不得自行維修除電池外的任何部件

• 需聯係哈希公司授權服務中心進行維修

第七章 實際應用技巧與經驗分享

7.1 COD測量最佳實踐

• 樣品處理技巧：

• 確保樣品具有代表性，充分混勻後取樣

• 嚴格按照消解時間和溫度要求操作

• 使用相同批次的試劑進行比較測量

• 減少誤差方法：

• 定期使用標準溶液驗證儀器準確性

• 保持樣品管清潔

• 每次測量前進行空白調零

• 相同樣品多次測量取平均（jun1）值

7.2 特殊應用場景處理

• 高鹽度樣品測量：

• 可能產生幹擾，建議進行加標回收試驗

• 必要時建立特定校準曲線

• 低濃度樣品測量：

• 使用低量程程序提高靈敏度

• 延長測量時間或增加樣品量

第八章 儀器驗證與合規性

8.1 性能驗證方法

• 空白試驗：測量超純水應顯示0mg/L COD

• 標準樣品測試：使用已知濃度的COD標準液驗證

• 重複性測試：同一樣品多次測量計算相對標準偏差

• 比對試驗：與標準方法或其他儀器結果比對

8.2 合規性認證

• LED安全：符合EN60825-1標準，1級LED產品

• 抗幹擾特性：符合EN 50082-1通用抗幹擾標準

• EMC電磁兼容：

• EN 61000-4-2抗靜電放電幹擾

• EN 61000-4-3抗輻射RF電磁場幹擾

• ENV 50204數字電話輻射抗擾度

• 射頻發射：符合EN 55011（CISPR 11）B類發射限值

結語

哈希DR1010 COD測定儀是一款功能強大、操作簡便的專業水質分析儀器。通過本指南的係統學習，用戶應能夠熟練掌握儀器從基礎操作到高級應用的全部功能。正確的操作方法和定期維護不僅能保證測量數據的準確性，還能延長儀器的使用壽命。當遇到無法解決的問題時，應及時聯係哈希公司的專業技術服務人員，避免不當操作造成儀器損壞或數據丟失。

隨著環保要求的不斷提高，COD監測的重要性日益凸顯。希望本指南能夠幫助用戶充分發揮DR1010 COD測定儀的性能優勢，為水質監測和環境保護工作提供可靠的技術支持。
