一、引言

Mastersizer 3000 是英國馬爾文（Malvern Panalytical）公司生產的一款先進激光粒度分析儀。該設備廣泛應用於製藥、化工、材料、食品等行業，用於快速、準確測定粉體或乳液的粒徑分布。
在實際使用過程中，設備的穩定性與可靠性直接關係到實驗結果的準確性。然而，由於其核心部件包含激光係統、分散單元、氣動與真空模塊，長期運行中可能出現各類硬件或傳感器故障。

本文將結合一台實際案例：在啟動 Mastersizer 3000 + Aero S 幹粉分散係統 時，出現 “Pression d’air = 0 bar”（空氣壓力為零）以及 “Capteur de niveau de vide insuffisant”（真空水平不足）的報錯。係統在執行清潔（System Clean）操作時失敗，界麵提示 “A problem has occurred during system clean. Press reset to retry”。
針對這一問題，本文將展開深入分析，從工作原理、故障機理、排查流程、維修方法到預防性維護，形成完整的技術研究報告。

二、Mastersizer 3000 及其氣動係統原理

2.1 儀器總體架構

Mastersizer 3000 主要由以下模塊組成：

1. 光學檢測係統：包括激光光源、光路、散射光檢測器，用於測量粒子散射信號。

2. 濕法/幹法分散單元：濕法用於液體樣品，幹法（Aero S）用於粉體樣品。

3. 氣動控製係統：在幹法分散中，Venturi 管和壓縮空氣提供顆粒分散動力。

4. 真空與清潔係統：在樣品切換或清潔過程中，通過真空吸附與吹掃保證氣路清潔。

5. 軟件與傳感器監控：實時監控激光強度、氣壓、真空度、振動器頻率等參數。

2.2 Aero S 幹粉分散模塊工作機理

Aero S 通過外接壓縮空氣（推薦 4–6 bar 幹燥無油空氣），使粉末經由 Venturi 分散器產生強烈氣流，實現顆粒單分散。

• 氣源壓力傳感器：監控進入係統的實際空氣壓力。

• 真空泵：在清潔與切換狀態下啟動，用於快速清除樣品殘留。

• 真空傳感器：監控係統內部負壓情況，確保清潔有效。

2.3 故障報警機製

當係統檢測到：

• 氣源壓力 < 0.5 bar 或傳感器讀數為 0 → 顯示“Pression d’air 0 bar”。

• 真空泵無法建立足夠負壓 → 顯示“Capteur de niveau de vide insuffisant”。

此時係統自動中斷清潔，防止殘留樣品汙染下一次測量。

三、故障現象與表現

3.1 故障現象

用戶反饋的主要現象包括：

1. 氣源壓力讀數為零（即使外部已接入壓縮空氣）。

2. 真空水平不足，導致清潔過程無法完成。

3. 每次進入 System Clean，報錯“A problem has occurred during system clean”。

4. 激光與光學係統工作正常，說明問題集中在 氣動/真空部分。

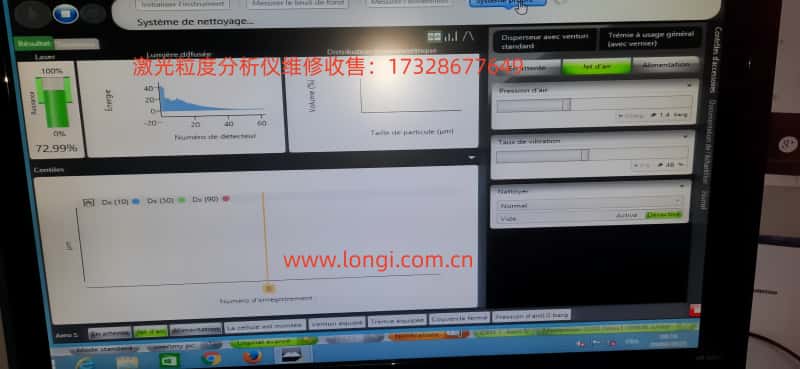

3.2 典型界麵截圖

• Laser：72.97% → 正常。

• Pression d’air：0 bar → 異常。

• Capteur de niveau de vide insuffisant → 異常。

四、可能原因分析

針對“氣源壓力=0”和“真空不足”，結合原理可以歸納出以下幾類可能原因：

4.1 外部氣源問題

• 外接壓縮空氣壓力不足（低於 3 bar）。

• 氣源含水、含油，導致內部氣路堵塞。

• 進氣管路未接好或漏氣。

4.2 內部氣路問題

• Venturi 噴嘴堵塞：粉末殘留或油水沉積。

• 氣管破裂/脫落：導致傳感器檢測不到壓力。

• 電磁閥卡滯：氣流無法進入。

4.3 真空係統問題

• 真空泵電機未啟動或損壞。

• 真空泵濾芯堵塞，導致抽氣無效。

• 真空管路泄漏。

• 真空傳感器失靈。

4.4 傳感器與軟件問題

• 壓力傳感器故障或漂移。

• 真空傳感器失靈，輸出錯誤信號。

• 控製板采集電路損壞，無法讀取傳感器信號。

五、詳細排查流程

為了係統性解決問題，可以按以下步驟逐一檢查：

5.1 外部檢查

1. 確認外接氣源 ≥ 4 bar。

2. 檢查進氣管是否牢固，接口是否漏氣。

3. 檢查是否安裝了幹燥過濾器，確保空氣無水無油。

5.2 氣動回路檢查

1. 運行“手動 Jet d’air”，觀察是否有氣流噴出。

2. 若無氣流，拆開 Venturi 噴嘴，檢查是否有粉末堵塞。

3. 檢查電磁閥線圈是否通電，是否存在機械卡滯。

5.3 真空係統檢查

1. 運行“手動 Clean”命令，聽真空泵是否運轉。

2. 拆下真空管，手感是否有吸力。

3. 檢查真空泵濾芯，是否堵塞。

4. 使用真空表單獨測量真空度。

5.4 傳感器與信號檢查

1. 進入軟件“Diagnostics”，查看壓力和真空傳感器原始讀數。

2. 若外部有壓力但軟件顯示 0 → 壓力傳感器損壞。

3. 若真空泵工作但軟件報錯 → 真空傳感器異常。

5.5 控製電路檢查

1. 檢查氣動控製板供電是否正常。

2. 檢查傳感器接口是否鬆脫。

3. 若傳感器更換無效，考慮更換控製板。

六、維修方法與案例分析

6.1 外部氣源修複

• 調整氣源壓力至 5 bar，確保穩定。

• 加裝幹燥過濾器，避免水汽導致噴嘴堵塞。

• 更換破損的進氣管道。

6.2 內部氣路修複

• 使用無水酒精或壓縮空氣清理 Venturi 噴嘴。

• 清洗或更換電磁閥。

• 更換老化的氣管。

6.3 真空係統修複

• 拆解真空泵，清理濾芯。

• 若電機不轉，更換真空泵總成。

• 檢查真空密封圈，更換老化件。

6.4 傳感器更換

• 更換壓力傳感器或真空傳感器。

• 校準傳感器，確保輸出正確。

6.5 案例總結

在本文案例中，經檢查發現：

• 外部氣源僅有 1.4 bar → 未滿足要求。

• 真空泵啟動無聲 → 真空係統異常。
  最終通過更換真空泵並重新接入 5 bar 幹燥氣源，係統恢複正常。

七、預防與維護建議

1. 氣源管理

• 始終保證外部壓縮空氣 ≥ 4 bar。

• 安裝油水分離器，定期更換濾芯。

2. 定期清潔

• 每次測量後執行係統清潔，避免粉末殘留。

• 定期拆洗 Venturi 噴嘴。

3. 真空泵維護

• 定期檢查濾芯，更換周期 6–12 個月。

• 若泵噪音增大，應檢查潤滑與密封。

4. 傳感器校準

• 每年由廠家或第三方計量機構校準壓力和真空傳感器。

5. 軟件監控

• 定期查看 Diagnostics，提早發現傳感器漂移問題。

八、結論

本文通過對 Mastersizer 3000 + Aero S 幹粉分散模塊 的故障研究，揭示了“氣源壓力為零”和“真空不足”兩大核心問題的成因與解決路徑。

• 該類故障往往由 外部氣源不足、內部氣路堵塞、真空泵故障或傳感器異常 引起。

• 係統性排查應從 外部氣源 → 氣路 → 真空泵 → 傳感器 → 控製電路逐步進行。

• 通過實際維修案例驗證，恢複氣源壓力並更換真空泵，設備運行恢複正常。

對於實驗室與工廠用戶來說，建立 定期維護製度、保障氣源質量、及時更換易損件，是避免此類問題的關鍵。
本研究為類似問題的診斷和維修提供了完整的思路和方法論，也可作為後續培訓與標準操作流程（SOP）的參考。
