引言

Agilent TwisTorr 84 FS 是一款高性能小型渦輪分子泵，專為高真空和超高真空應用而設計。憑借 最高 81,000 rpm 的轉速，以及 Agilent 先進的磁懸浮與機械混合支撐結構，該泵廣泛應用於科研、質譜分析、表麵科學、半導體工藝和鍍膜設備等領域。
本文將以用戶實際使用為導向，從 原理特點、安裝調試、日常維護、常見故障診斷與維修案例 五個方麵展開詳細說明，幫助用戶全麵理解和正確操作 TwisTorr 84 FS。

一、泵的原理與特點

1. 渦輪分子泵的工作原理

• 動量傳遞：通過高速旋轉葉輪與氣體分子碰撞，使分子獲得方向性動量，從而實現氣體由入口向出口的遷移。

• 多級轉子/定子係統：TwisTorr 84 FS 內部由多級轉子與定子交替排列組成，每級逐步壓縮氣體分子，提高抽氣效率。

• 前級泵配合：渦輪分子泵無法直接從大氣壓啟動，需配合機械泵或幹泵作為前級泵，將壓強預抽至約 10⁻² mbar 以下。

2. TwisTorr 84 FS 的主要特點

• 潔淨無油：無油潤滑汙染，適合對真空環境潔淨度要求高的應用。

• 高速與高效：最高轉速可達 81,000 rpm，抽速約 84 L/s（針對氮氣）。

• 靈活性：支持多種法蘭接口（ISO-K/CF），可任意安裝方向。

• 多種控製器可選：包括機架式 RS232/485、Profibus、板載控製器（110/220V 或 24V），滿足不同係統集成需求。

• 防護設計：可選水冷、風冷，具備 purge/vent 功能保護軸承。

• 應用廣泛：質譜儀、SEM/TEM、薄膜沉積、等離子體工藝、真空實驗室設備。

二、安裝與調試指南

1. 安裝準備

• 環境條件：溫度 5–35 ℃；濕度 0–90%（非冷凝）；避免陽光直射、腐蝕性氣體和強電磁幹擾。

• 檢查包裝：運輸和存儲過程中溫度需保持 –40~70 ℃，存放期不超過 12 個月。

• 防護要求：避免裸手接觸真空接口，必須佩戴無塵手套。

2. 機械安裝

• 法蘭連接：

• ISO-K 63 法蘭需使用 4 個雙頭卡箍，扭矩 22 Nm。

• CF 法蘭需使用 Agilent 原廠緊固件，確保 250 Nm 抗扭力。

• 固定位置：泵可任意方向安裝，但必須牢固固定，避免運轉時產生震動或鬆脫。

• 密封件：O 型圈/墊片必須完好無損，安裝時保持無塵、無油脂。

3. 電氣連接

• 使用 Agilent 原廠控製器與電纜，不得私自改造。

• 電源電壓與頻率必須符合銘牌要求（典型 24 VDC 或 110/220 VAC）。

• 控製器電源插頭需便於快速斷開，以便應急斷電。

4. 冷卻與輔助裝置

• 空氣冷卻套件或水冷套件根據應用場景選擇。

• Purge/vent 氣體：建議使用高純氮氣，保護軸承和內部材料。

• 預抽泵：連接合適的機械泵，保證前級真空度。

5. 調試與校準

• 軟啟動：首次開機必須使用 Soft Start 模式，避免轉子受衝擊。

• 監控轉速與電流：正常升速過程中，轉速平穩上升，電流逐漸下降。

• 係統驗證：檢測極限壓力是否達到設計值，若不足需檢查泄漏或汙染。

三、日常維護與保養

1. 基本維護原則

• TwisTorr 84 FS 官方定義為 免維護設備，用戶不得擅自拆卸或更換軸承。

• 所有內部維修須由 Agilent 或授權服務商完成。

2. 使用注意事項

• 避免氣體汙染：禁止抽取液體、固體顆粒或腐蝕性氣體。

• 防止進氣衝擊：必須在係統泄壓或關閉進氣閥後再停泵，避免反向衝擊損壞轉子。

• 冷卻係統檢查：確保風扇運轉正常，水冷流量充足。

• 定期通電：長時間不用時，每月運行一次，保持潤滑與動平衡狀態。

3. 存儲與運輸

• 使用原廠包裝，避免跌落和劇烈震動。

• 儲存環境需幹燥，無灰塵和化學氣體。

四、常見故障與處理方法

1. 電氣類故障

• 泵無法啟動：電源異常、控製器損壞、啟動信號缺失。

• 頻繁跳閘/停機：過流、過壓、溫度過高。

• 轉速達不到額定值：前級泵不良、驅動不足、轉子摩擦。

2. 機械類故障

• 轉子摩擦/卡死：軸承損壞、異物進入泵腔、安裝受力不當。

• 異常噪音：軸承磨損、動平衡破壞。

• 抽速下降：泵腔汙染、轉速不足、前級泵性能下降。

3. 環境與係統問題

• 過溫報警：冷卻不足或環境溫度過高。

• 真空達不到設定值：密封泄漏或腔體汙染。

五、維修案例分析：軸承損壞

1. 故障現象

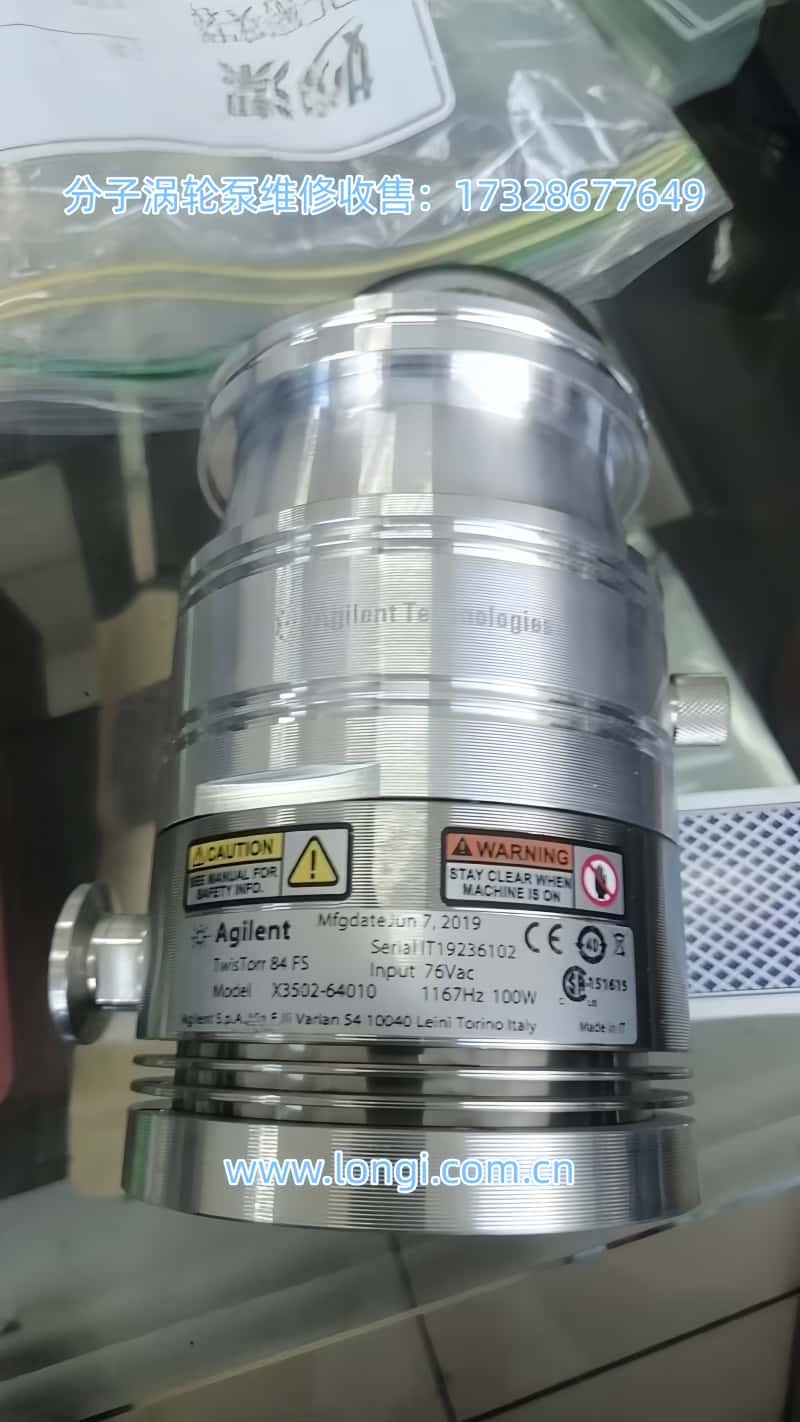

用戶反饋：泵卸下後手動轉子無法旋轉，運行時伴隨異響並無法達到額定轉速。

2. 初步判斷

• 高度懷疑為 軸承卡死或損壞。

• 泵出廠時間 2019 年，已運行多年，軸承壽命接近極限。

3. 維修方案

• 原廠維修：更換軸承 + 轉子動平衡校準，費用 3–5 萬元人民幣，保修期 12 個月。

• 第三方維修：更換陶瓷混合軸承，費用 1–2 萬元人民幣，保修期 3–6 個月（部分可達 12 個月）。

• 自行更換：風險極高，缺乏動平衡和無塵條件，壽命極短，不推薦。

4. 維修流程（第三方參考）

1. 在無塵室拆解泵體。

2. 使用專用工具取出損壞的軸承。

3. 更換匹配的陶瓷混合軸承。

4. 對轉子進行動平衡測試與校準。

5. 清潔泵腔，重新組裝。

6. 真空性能測試與長時間試運行。

5. 案例結論

軸承損壞是渦輪分子泵最常見的機械故障之一。規範的維修可恢複泵的性能，但維修渠道與質保期差異較大，需根據設備價值和使用需求選擇最優方案。

六、總結

Agilent TwisTorr 84 FS 渦輪分子泵是一款高效、潔淨、可靠的高真空設備。正確的 安裝調試、規範的 日常維護、及時的 故障診斷 是確保其長期穩定運行的關鍵。
在維修方麵，軸承故障是最常見的問題，用戶應結合成本與風險選擇原廠或第三方維修，避免擅自拆解導致設備報廢。

通過嚴格遵循本指南，用戶可大幅降低故障風險，延長泵的壽命，並保證真空係統的整體性能。
