引言

在數控機床和工業自動化係統中，西門子 SINUMERIK 808D 係統以其穩定性和高集成度被廣泛應用於車床、銑床和其他加工設備。然而，隨著使用時間的增長，用戶常常遇到設備無法正常啟動、停留在 Bioses “Prepare Boot to OS” 界麵的問題。此類故障表麵上表現為 CF 卡係統無法啟動，但實際原因可能涉及軟件、硬件乃至參數配置等多個層麵。

本文將全麵解析 SINUMERIK 808D 的係統架構、CF 卡的作用與特點、故障的成因分類、排查與修複的具體步驟，並深入探討硬件層麵的維修方法，提供一份可供維修工程師與用戶直接參考的完整技術指南。

一、SINUMERIK 808D 係統結構與啟動流程

1.1 係統組成

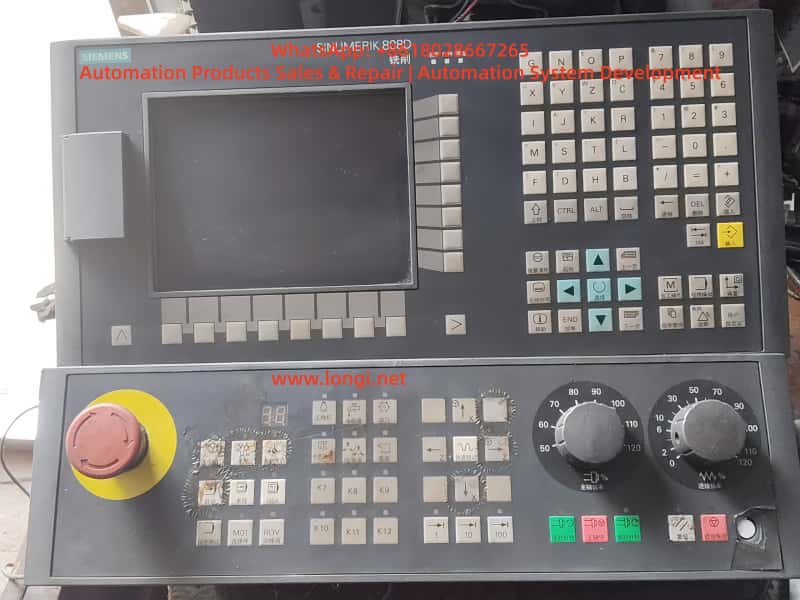

SINUMERIK 808D 是一體化數控係統，其核心部件主要包括：

• PPU（Panel Processing Unit）：即麵板處理單元，集成操作麵板與主控硬件，類似於工業 PC。

• CF 卡（Compact Flash Card）：用於存放操作係統（基於 Windows Embedded）和 NC 係統軟件，是啟動的關鍵介質。

• 驅動單元與伺服電機接口：實現機床控製。

• 電源模塊：提供穩定的低壓電源，支持主板與外設運行。

1.2 啟動流程

1. 上電 → Bioses 自檢：PPU 上電後進入 InsydeH2O Bioses，檢查 CPU、內存、存儲設備。

2. 識別 CF 卡 → 引導係統：Bioses 從 CF 卡的引導區加載操作係統。

3. 加載 SINUMERIK NC 軟件：完成 Windows 內核與數控係統的加載。

4. 進入操作界麵：用戶可進行加工程序的調用與操作。

當係統停在 “Prepare Boot to OS” 時，說明 Bioses 已檢測到 CF 卡，但操作係統未能成功接管。

二、CF 卡在 808D 係統中的作用

2.1 存儲內容

• Windows Embedded 操作係統。

• SINUMERIK NC 軟件與人機界麵程序。

• 許可證文件（License Key）。

• 參數歸檔、機床配置文件。

2.2 特點

• 工業級 CF 卡，通常采用 Swissbit SFCF 係列，容量為 1GB 或 2GB。

• 具備抗幹擾與高溫適應能力。

• 支持 IDE 模式，可作為啟動盤使用。

2.3 故障風險

• 長期運行導致讀寫壽命耗盡。

• 插拔頻繁造成金手指磨損。

• 意外斷電導致文件係統損壞。

三、常見啟動故障成因分類

通過實踐經驗與西門子官方資料，可以將 808D 無法啟動的原因總結為以下三類：

3.1 軟件層麵

• CF 卡中的操作係統或引導區損壞。

• 參數歸檔損壞，導致啟動中斷。

• 啟動文件丟失。

3.2 硬件層麵

• CF 卡插槽接觸不良。

• PPU 主板損壞（南橋芯片、電源模塊）。

• 電容老化，電源波動導致係統初始化失敗。

3.3 配置層麵

• Bioses 啟動順序錯誤。

• Bioses 設置因電池欠壓丟失。

四、現場排查與快速修複步驟

在設備無法進入操作係統時，可以按照以下步驟逐步排查：

4.1 確認 CF 卡狀態

1. 拔下 CF 卡，檢查金手指是否氧化。

2. 用讀卡器接入 PC，確認是否能正常識別。

4.2 檢查 Bioses 設置

1. 上電後按 F2 進入 Bioses Setup。

2. 在 Boot 菜單中確認 CF 卡處於第一啟動順序。

3. 若有異常，選擇 Load Setup Defaults (F9) 恢複默認，再修改啟動項。

4.3 嚐試恢複默認數據

在上電時按住 Selection（選擇）鍵，選擇 Startup with default data。此操作會清除部分歸檔數據，但可恢複係統運行。

4.4 更換或重寫 CF 卡

若上述方法無效，需要重寫 CF 卡鏡像或更換新卡測試。

五、CF 卡鏡像恢複與克隆方法

5.1 使用官方鏡像恢複

1. 準備 Siemens 提供的 Service System U 盤。

2. 從 U 盤啟動 PPU。

3. 選擇“寫入基礎鏡像”功能，重新寫入係統。

4. 恢複機床歸檔與許可證。

5.2 自行克隆舊 CF 卡

方法一：HDD Raw Copy Tool

• 一鍵選擇 源 CF 卡 → 目標 CF 卡，逐 sector 克隆。

• 適合同容量 CF 卡複製。

方法二：Win32 Disk Imager

1. 將舊 CF 卡讀出 → 保存為 .img 鏡像。

2. 將鏡像寫入新 CF 卡。

5.3 注意事項

• 新 CF 卡容量必須 ≥ 舊卡容量。

• 使用工業級 CF，避免消費級存儲卡。

• 克隆完成後需在 Bioses 中確認啟動順序。

六、硬件故障的判斷與處理

6.1 如何判斷硬件問題

• 使用新 CF 卡或重寫鏡像後仍無法啟動。

• Bioses 能識別 CF 卡型號，但係統始終停在 “Prepare Boot to OS”。

• 出現電源不穩、主板過熱等現象。

6.2 硬件可能的故障點

1. CF 卡插槽/控製器損壞：焊點虛焊、接口損壞。

2. 南橋芯片損壞：負責存儲控製，損壞會導致無法加載係統。

3. 電源部分故障：穩壓芯片、電容失效。

6.3 維修方法

• 檢查並更換電源電容。

• 測試插槽及相關電路，必要時返廠維修。

• 更換整個 PPU 主板。

七、維護與預防措施

7.1 軟件維護

• 定期使用 Access MyMachine 工具備份係統與參數歸檔。

• 建立 CF 卡鏡像檔案，保存到 PC 或服務器。

7.2 硬件維護

• 定期清理 CF 卡與插槽，防止氧化。

• 保持機床電源穩定，避免頻繁斷電。

7.3 應急策略

• 準備備用 CF 卡（克隆好的係統）。

• 保留 Service System U 盤，確保能隨時恢複係統。

八、案例分析

在一次客戶現場，SINUMERIK 808D 係統突然無法進入，停留在 “Prepare Boot to OS”。工程師通過以下步驟解決：

1. 檢查 Bioses → 啟動順序正確。

2. 嚐試 Startup with default data → 仍失敗。

3. 讀取舊 CF 卡 → 鏡像文件損壞。

4. 用 HDD Raw Copy Tool 克隆備用鏡像到新 CF 卡。

5. 插入新 CF 卡 → 係統恢複正常。
   最終確認為 CF 卡壽命耗盡引起的故障，未涉及主板硬件問題。

九、總結

西門子 SINUMERIK 808D 係統啟動停在 Bioses 界麵的問題，大多數情況下與 CF 卡損壞或係統鏡像丟失相關，通過 更換/重寫 CF 卡即可恢複。若排除 CF 卡問題，基本可判定為 PPU 主板硬件故障，需要專業維修。
因此，正確的處理順序是：

1. 檢查 CF 卡 → 2. 修複/克隆鏡像 → 3. 調整 Bioses 設置 → 4. 嚐試默認數據啟動 → 5. 硬件檢修。

通過本文提供的全麵解析與操作流程，維修人員可以快速定位問題、選擇正確的解決路徑，減少停機時間，保障生產的穩定性。
