引言

ABB ACS880 係列變頻器作為新一代工業傳動產品，廣泛應用於起重機、卷揚機、冶金、礦山以及石化等重載領域。該係列驅動器以 直接轉矩控製（DTC） 技術為核心，兼容多種控製方式（速度、轉矩、頻率、工藝 PID 等），並通過豐富的 I/O 接口 和 現場總線模塊 實現靈活配置。

然而在複雜工況下，ACS880 難免會出現各類故障與報警。現場調試和維護人員往往會遇到“End limits I/O error（D108）”、“Emergency stop（AFE2）”以及“Fieldbus adapter module communication warning（A7C1）”等問題。本文將結合 ACS880 固件手冊和實際案例，從 故障機理、成因分析、排查思路和解決措施 四個方麵展開深入探討。

一、ACS880 控製係統概述

1.1 控製盤與本地/遠程模式

ACS880 通過 ACS-AP-x 控製盤 提供操作接口。控製模式分為：

• 本地控製（LOC）：命令來源於麵板或 DriveComposer PC 工具。

• 遠程控製（REM/EXT1/EXT2）：命令來源於 I/O 接口、現場總線或外部控製器。

1.2 I/O 結構與信號流

• DI/DO：用於端點限位、急停、啟停等邏輯。

• AI/AO：用於速度、電流或工藝反饋。

• RO：可輸出運行/故障狀態。

• 現場總線接口：支持 PROFIBUS、PROFINET、EtherNet/IP 等。

1.3 保護與故障邏輯

ACS880 內置豐富的保護功能，包括：

• 電機熱保護、過流/過壓/欠壓保護。

• I/O 回路監控（限位/急停）。

• 通訊超時保護。
  這些保護通過 故障代碼（Faults） 和 報警代碼（Warnings） 進行提示。

二、典型故障案例分析

2.1 D108 – End Limits I/O Error

(1) 故障定義

該故障表示 端點限位信號輸入異常，在起重機、升降機等應用中尤為常見。

(2) 可能原因

• 限位開關損壞或機械卡滯。

• DI 接口接線鬆動、斷路。

• I/O 參數分配錯誤，例如限位功能未正確映射到對應端子。

• 輸入邏輯錯誤（常閉觸點配置成常開）。

(3) 排查步驟

1. 用萬用表檢測限位開關通斷。

2. 檢查接線端子與屏蔽接地是否牢固。

3. 查看參數 10.01-10.10（DI 配置） 是否正確。

4. 監控參數組 04（警告和故障），確認輸入狀態。

(4) 解決措施

• 修複或更換限位開關。

• 重新緊固接線。

• 修改 I/O 參數配置，確保邏輯與實際接點一致。

2.2 AFE2 – Emergency Stop (OFF1/OFF3)

(1) 故障定義

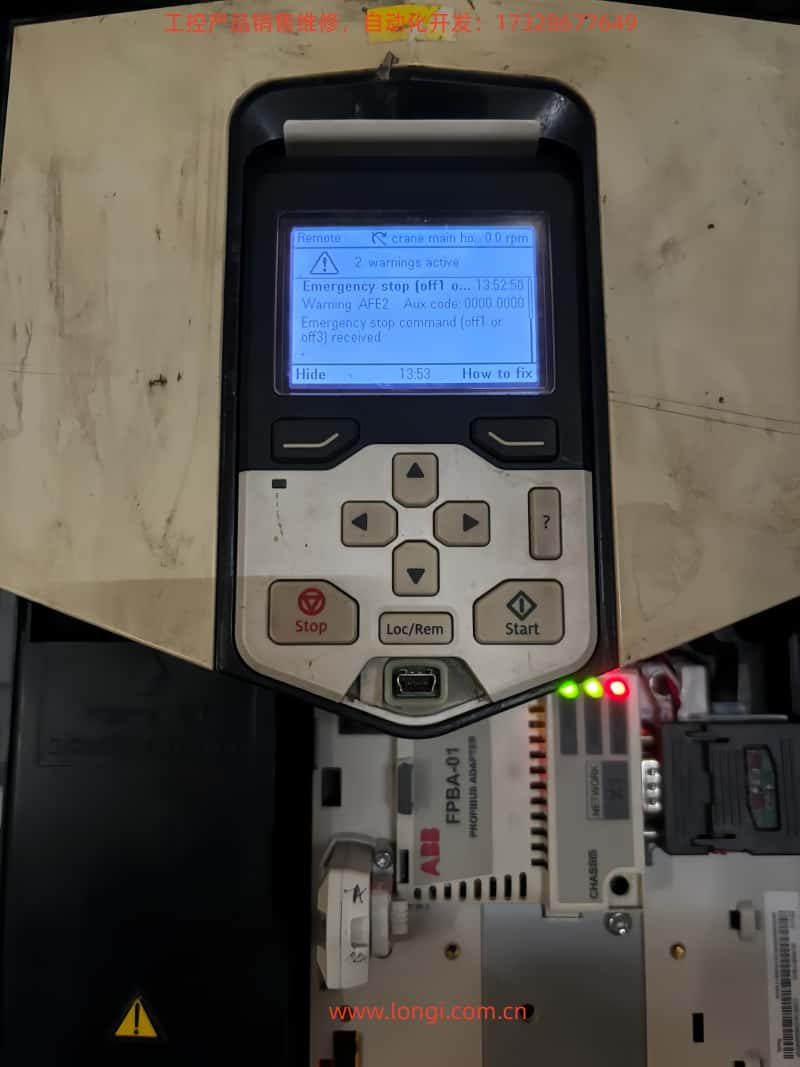

該報警表示 急停回路動作，OFF1/ OFF3 信號被觸發。

(2) 可能原因

• 急停按鈕被按下。

• 急停繼電器或安全回路斷開。

• 接線不良或急停觸點氧化。

(3) 排查步驟

1. 檢查現場急停按鈕是否複位。

2. 測試 OFF1/ OFF3 輸入端口的電平是否正常。

3. 檢查參數 20.01-20.10（啟停模式配置） 是否匹配回路邏輯。

(4) 解決措施

• 確認急停按鈕未被誤觸。

• 更換損壞的急停繼電器。

• 調整參數，確保急停回路定義正確。

2.3 A7C1 – Fieldbus Adapter Communication Warning

(1) 故障定義

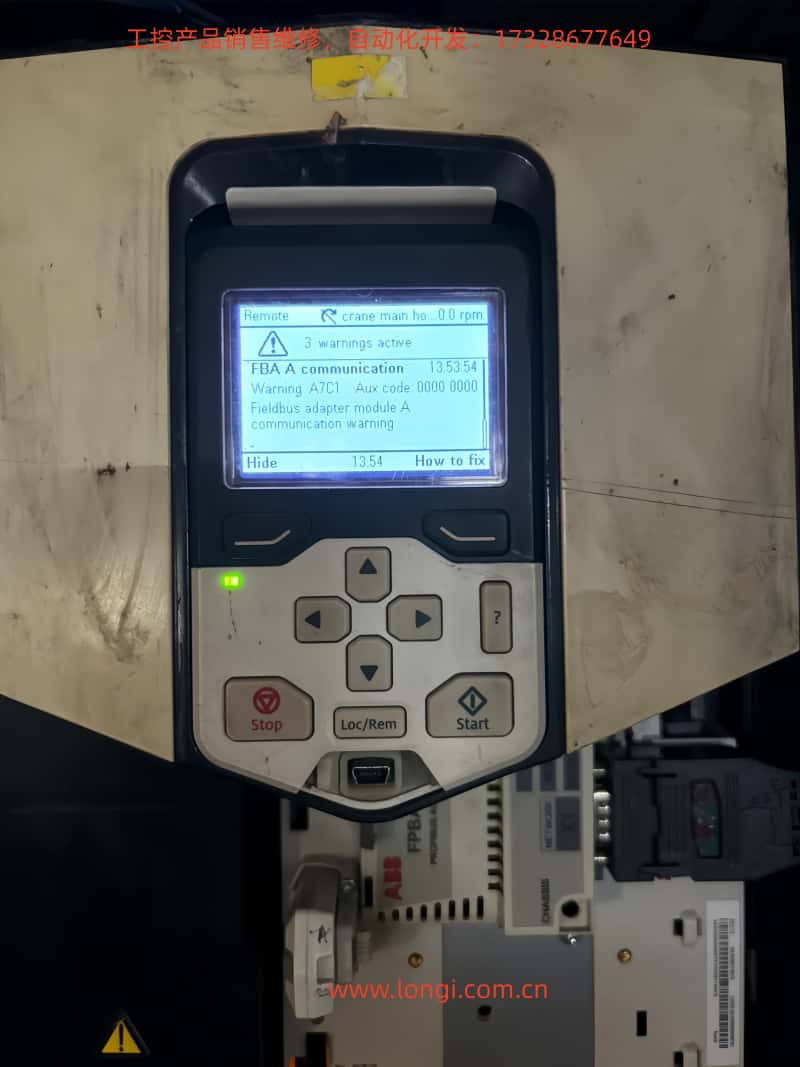

該報警表示 現場總線適配器通信異常。在現場多見於 PROFIBUS/ PROFINET 模塊 FPBA-01。

(2) 可能原因

• 通訊電纜鬆動或損壞。

• PLC 與變頻器站號/波特率不一致。

• FBA 模塊硬件故障。

(3) 排查步驟

1. 檢查通訊電纜插頭，確認屏蔽接地良好。

2. 在 PLC 和變頻器中對比 站號、波特率、協議 設置。

3. 在參數組 50/51（FBA 設置） 中檢查通信狀態。

4. 必要時更換 FBA 模塊。

(4) 解決措施

• 重新插拔並壓緊通訊電纜。

• 調整網絡參數，確保一致性。

• 更換或升級通訊模塊。

三、ACS880 故障處理的係統化方法

3.1 故障複位與曆史記錄

• 通過控製盤“Reset”鍵或數字輸入進行複位。

• 在參數組 04（警告和故障） 與 08（故障跟蹤） 中讀取曆史記錄，用於分析根因。

3.2 信號監控與診斷

• 使用參數組 05（診斷） 監控輸入輸出狀態。

• 通過 DriveComposer 工具實時查看總線通訊、I/O 邏輯和電機運行狀態。

3.3 維護與預防

• 定期檢查限位開關、急停按鈕等安全元件。

• 對通訊電纜進行定期測試，避免鬆動和幹擾。

• 使用 自動故障複位 功能（參數 31.07），減少短時幹擾造成的誤停機。

四、應用場景與經驗分享

4.1 起重機應用

• D108 故障往往由於 上下限位 信號不穩定。

• 解決方案：采用雙限位冗餘設計，並在 PLC 程序中加入軟件限位保護。

4.2 冶金卷揚機

• AFE2 急停報警常見於 安全回路接觸器磨損。

• 建議：定期更換繼電器，並配置 機械抱閘控製功能（參數組 44） 以確保安全。

4.3 自動化產線

• A7C1 通訊報警常因 PLC 與變頻器配置不匹配。

• 建議：使用 FBA 參數導出/導入功能，確保多台變頻器配置一致。

五、總結

ABB ACS880 變頻器的 D108、AFE2 和 A7C1 故障，本質上分別對應 I/O 輸入異常、急停回路觸發和通訊異常 三大類問題。通過係統化的排查步驟——硬件檢查 → 參數確認 → 曆史記錄分析 → 模塊更換，基本可以快速定位問題。

同時，結合 ACS880 固件手冊中對 I/O 參數、現場總線配置和故障跟蹤功能 的詳細說明，運維人員可以更高效地製定預防措施，減少非計劃停機，提高生產係統的可靠性與安全性。
