引言

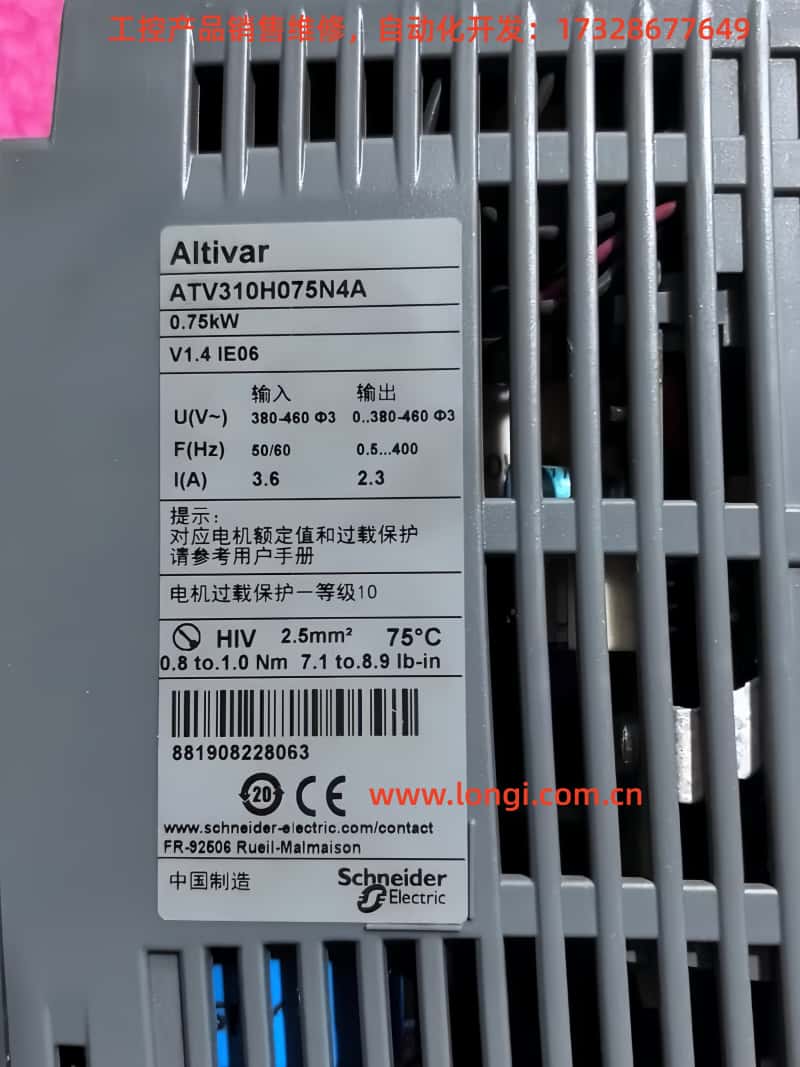

在工業生產過程中，變頻器是電機驅動與控製的核心設備。施耐德ATV310係列變頻器以其高性價比和穩定性能廣泛應用於風機、水泵、輸送帶等場合。然而，許多用戶在使用過程中會遇到麵板顯示“--00”的情況。對於不熟悉該型號的操作者來說，這一顯示可能會被誤認為是故障或設備損壞。事實上，“--00”並非故障，而是一種正常的狀態指示。本文將深入解析“--00”的含義，結合手冊說明和實際應用經驗，係統介紹其原因、常見場景、排查思路以及解決方法。

“--00”的真實含義

根據施耐德ATV310用戶手冊，“--00”表示變頻器處於就緒狀態（Ready），即變頻器已經上電並完成自檢，但當前未接收到有效的運行命令，電機保持停止。這一顯示屬於出廠默認的待機畫麵。當用戶下達運行指令並提供有效的速度給定後，顯示才會切換為實際輸出頻率或速度。

需要注意的是，如果觸發了自由停車或快速停車功能，變頻器在完成停車後也會返回“--00”狀態。因此，“--00”不僅是初始待機畫麵，也是電機停止後的默認顯示。

常見原因分析

導致ATV310始終顯示“--00”的原因大體可以分為以下幾類：

1. 未接收到運行命令

出廠時，ATV310的默認配置是：

• LI1端子為正轉運行信號（兩線控製模式）。

• AI1端子為速度給定輸入（0~5 V）。

若外部未給LI1端子施加+24 V信號，或者AI1為0 V，驅動器就不會運行，屏幕自然保持在“--00”。

2. 本地控製未啟用

很多用戶希望直接通過麵板按鍵和旋鈕來控製變頻器。但ATV310出廠時，麵板的RUN/STOP按鍵和速度旋鈕是被禁用的。若要啟用本地操作，需要進入參數：

• 401（給定通道1） 設置為 183=集成顯示屏。

• 407（命令通道1） 設置為 本地。

完成這兩個參數的修改後，用戶即可通過麵板RUN鍵啟動，並用旋鈕調整速度，此時屏幕才會從“--00”切換為實時頻率顯示。

3. 被自由停車或快速停車功能攔截

ATV310允許將數字輸入端子分配為“自由停車”或“快速停車”功能。一旦這些輸入被觸發，驅動器會強製停機，並在停車完成後回到“--00”界麵。用戶應檢查相關參數（如502.1、502.2）是否被錯誤分配。

4. 控製方式與接線不匹配

ATV310支持兩線控製和三線控製。如果參數201（控製類型）、202（兩線式控製方式）與實際接線不符，運行命令就無法被識別。同時，邏輯輸入類型203也需根據接線方式選擇正邏輯（PNP）或負邏輯（NPN），否則即使接線正確，變頻器也可能誤判而保持“--00”。

5. 被設置為總線控製模式

如果命令通道被設置為Modbus或遠程控製，而現場並未接入通信指令，變頻器也會保持在“--00”，等待上位機下達啟動命令。

排查與解決步驟

為幫助用戶快速解決問題，以下給出係統化的排查流程：

步驟一：確認顯示狀態

• “--00”：電機停止，變頻器就緒。

• “502.1”：自由停車過程。

• “--01”：快速停車狀態。
  若始終是“--00”，說明設備未進入運行模式。

步驟二：檢查運行命令來源

• 查看參數 407，確認命令通道是“終端”還是“本地”。

• 若是終端控製：檢查LI1是否接入了+24 V運行信號。

• 若是本地控製：確認401已設置為183，且旋鈕給定不為零。

步驟三：檢查速度給定

• 若使用AI1電壓輸入，確認電位器接線正確（5V–AI1–COM），且輸出電壓大於0 V。

• 若為本地旋鈕，檢查是否啟用。

步驟四：排除停車功能幹擾

• 檢查參數502.1、502.2，確認未被分配到數字輸入端子，或者輸入未處於觸發狀態。

步驟五：核實邏輯類型

• 參數203必須與接線方式一致，PNP接法用正邏輯，NPN接法用負邏輯。

步驟六：恢複出廠設置

• 若懷疑參數被誤改，可通過102=64恢複出廠設置，然後重新配置控製方式。

實際應用案例

案例一：外部端子控製未啟用

某工廠技師反饋新裝的ATV310始終顯示“--00”，無法帶動電機。檢查發現，LI1未接入+24 V運行信號，補上後變頻器立即進入運行狀態。

案例二：本地旋鈕無法調速

另一用戶希望通過麵板旋鈕調速，但無論如何操作都停在“--00”。檢查發現，401參數仍為AI1（外部電壓），407參數為終端控製。調整為本地控製後，旋鈕調速功能恢複正常。

案例三：停車功能誤觸發

一台風機驅動器接入後，運行一段時間後自行停止並回到“--00”。排查發現，某一數字輸入被分配為自由停車功能，且控製開關異常抖動，導致驅動器反複進入停車狀態。更換開關後恢複正常。

預防措施與使用建議

1. 施工接線前，確認控製方式（兩線/三線、本地/遠程），並確保參數與接線一致。

2. 初次調試時，可先啟用本地模式，通過麵板旋鈕驗證基本功能，再切換至外部控製。

3. 運行過程中，避免將自由停車或快速停車端子長期拉高，以免驅動器頻繁停機。

4. 定期巡檢，尤其檢查控製端子與信號電壓，防止因接線鬆動或電位器失效導致誤判為“--00”。

5. 參數備份，建議在調試完成後將關鍵參數抄錄或導出，方便後續恢複。

結論

ATV310變頻器麵板顯示“--00”並非設備故障，而是電機停止、變頻器就緒的正常狀態。出現這一情況通常是由於未收到運行命令、速度給定為零、本地控製未啟用、停車功能被觸發或邏輯設置不匹配。通過合理的參數檢查和接線核實，大多數問題都能快速解決。用戶在實際應用中，應結合手冊參數、接線規範以及實際工藝需求，合理配置控製方式，從而確保變頻器在正確的邏輯下運行。這樣不僅能避免誤判為故障，還能提高設備運行的可靠性和穩定性。
