一、引言

在現代工業自動化領域，西門子 SIMODRIVE 611 係列驅動係統被廣泛應用於數控機床、高精密運動控製係統以及複雜的生產線控製場景中。其模塊化、可擴展、高性能的特點，使其在高端裝備製造中扮演著至關重要的角色。

在使用過程中，盡管 SIMODRIVE 係統設計精良，但仍會偶發一些係統性或硬件性錯誤。其中，0031 錯誤代碼（Internal Data Error） 是一個相對複雜且關鍵的故障類型，它意味著驅動內部數據結構遭到破壞，控製器無法維持正常運行邏輯。

本文將圍繞此類故障展開深入剖析，涵蓋其觸發機製、成因、檢測手段、實際維修策略，並提出針對性的預防與維護建議。

二、0031 錯誤代碼概述

1. 錯誤定義

• 錯誤代碼：031（也稱為 0031）

• 描述：Internal data error. Suppl. Info: %X

• 含義：

  係統檢測到控製模塊內部數據結構錯誤，通常表現為元素表或塊表數據異常（如非法格式、格式不一致等）。驅動軟件的完整性被破壞，程序無法繼續執行。

• 典型表現：

• 驅動無法啟動

• 電源模塊狀態指示燈異常（常見黃燈或紅燈）

• 操作麵板無法進入參數界麵

• 嚴重時出現“緊急停止”響應

2. 官方建議措施（來源於手冊）

• 重新加載驅動軟件（Re-load drive software）

• 更換控製模塊（Replace control module）

• 錯誤信息確認方式：上電後自動檢測並報警，需通過診斷工具或操作麵板查詢具體代碼

三、故障產生的可能原因分析

1. 控製模塊內部 FLASH 或 EEPROM 數據錯誤

控製模塊中包含非易失性存儲芯片（如 EEPROM、FLASH），用於保存驅動軟件、元素表、配置參數等關鍵性數據。一旦出現：

• 電壓波動

• 意外斷電

• 存儲芯片老化

• 擦寫次數超限

就可能導致數據結構異常，引發 0031 錯誤。

2. 控製模塊硬件故障（邏輯板損壞）

0031 錯誤本質上是軟件層級讀取失敗，但其根因可能是硬件異常，常見於：

• 控製模塊主板有燒毀痕跡或進水腐蝕

• 焊點虛焊或斷裂

• CPLD/FPGA 芯片失效

• EEPROM 脫焊或失效

• 內部工作電壓不穩（如+5V/+15V偏差）

3. 驅動軟件加載不完全或被破壞

• 現場維護人員錯誤下載錯誤版本

• 使用不當的編程工具或通信線纜

• 中斷下載流程造成軟件不一致

• 電纜連接不穩造成下載失敗

4. 與主機 PLC 或外部總線衝突（如 PROFIBUS）

有時在係統初始化過程中，來自 PLC 的非法數據包可能影響驅動控製邏輯，導致模塊數據表寫入失敗或內容損壞，從而間接誘發內部數據錯誤。

四、實際現場判斷流程

步驟一：讀取報警信息

使用以下任意方法讀取 0031 錯誤：

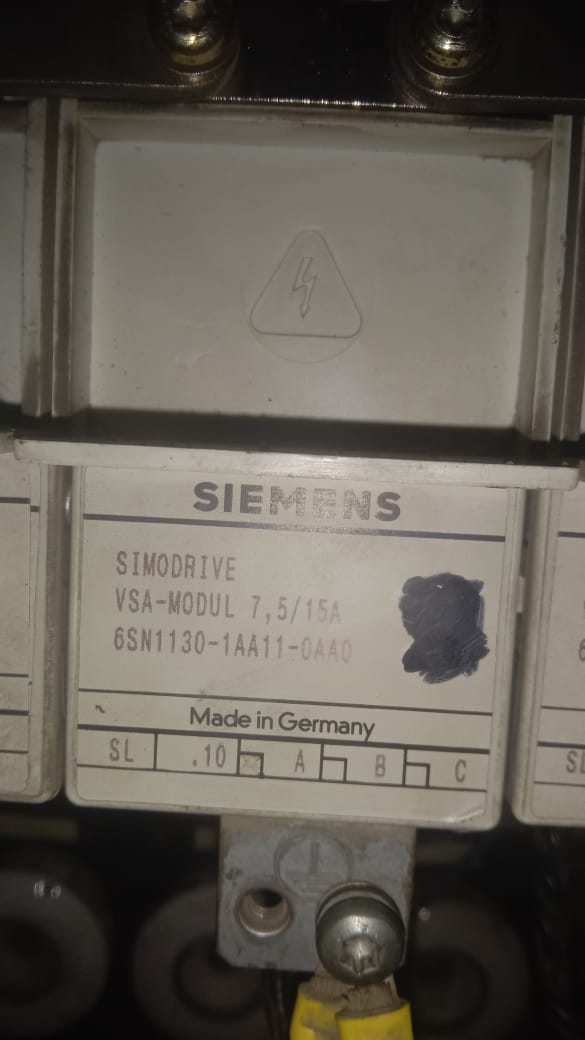

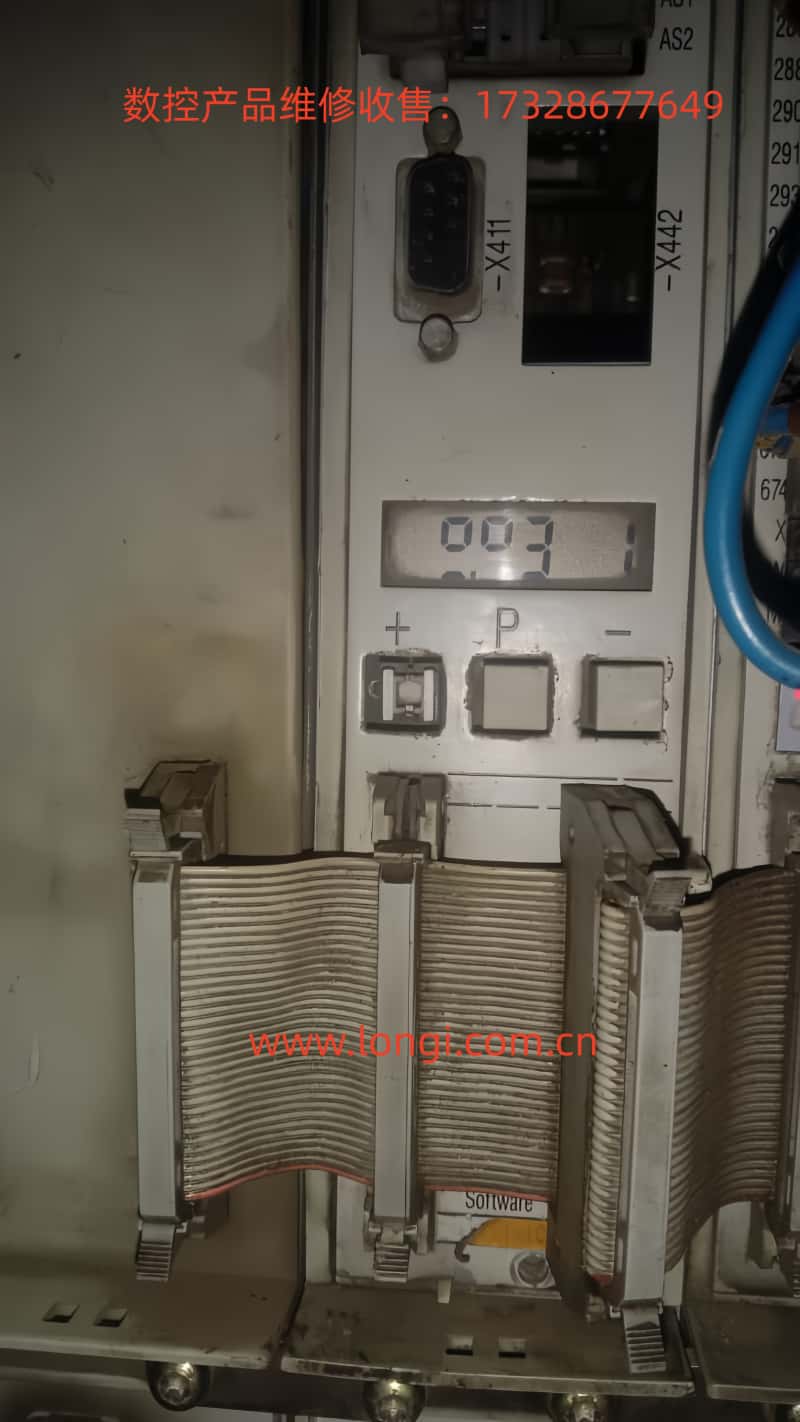

• 前麵板 7 段顯示屏（或 OP 麵板）查看代碼

• 使用 SimoCom U 或 SimoCom A 工具連接驅動模塊讀取報警

• 通過主 PLC 采集 SFC 狀態（若有）

步驟二：上電觀察電源模塊指示燈狀態

若電源模塊輸出端電壓為 540V 左右，說明直流母線已建立，控製部分上電成功。

步驟三：測試控製模塊供電電壓

使用萬用表檢測模塊電源：

• P15：+15V 控製電源

• N15：0V 地

• P24/N24：+24V 電源

• 若存在偏差超出 ±5%，應懷疑電源模塊異常或內部穩壓模塊損壞

步驟四：初步排查通信鏈路與電纜

• 檢查 X111/X121 接口連線是否鬆動或損壞

• X181 的 NS1-NS2 是否已正確短接

• 若有 PROFIBUS/PROFINET 通訊，請嚐試斷開通訊鏈看是否解除報警

五、維修與恢複建議

1. 嚐試軟件重刷

風險提示：需具備相應的驅動器軟件版本、匹配硬件型號，以及合規的通信工具（如 USB <-> RS232、USS協議）。

• 工具推薦：SimoCom U / SimoCom A

• 步驟如下：

1. 上電後等待係統報警

2. 啟動 SimoCom 工具，連接到模塊

3. 選擇正確硬件型號、驅動版本

4. 執行 Flash 更新（通常需幾分鍾）

5. 下載完成後重新上電並測試是否恢複

2. 更換控製模塊

若重新加載軟件無效，建議更換模塊：

• 備件型號必須一致（如：6SN1118-0DG21-0AA1）

• 更換前做好防靜電處理，避免損傷新模塊

• 若模塊為 SLM 或 SRM 版本，需考慮是否包含 PROFIBUS 通訊子板

3. 送修建議

對於無法在線重載或手動維修的用戶，可委托維修單位處理：

• 對 EEPROM 芯片進行燒錄修複

• 更換 FLASH 存儲器後寫入全新程序包

• 檢測 FPGA、接口芯片狀態

• 修複控製板邏輯部分的故障

六、預防措施與維護建議

七、結束語

西門子 SIMODRIVE 611 係統雖然穩定可靠，但當出現 0031 類內部數據錯誤時，往往會造成整條生產線停工甚至設備損毀。掌握該類故障的原理與處理流程，有助於第一時間定位問題，最大程度地保障設備穩定運行。

通過結合電氣檢查、通信測試、軟件重載及必要的硬件維修，可大大提高維修成功率。同時，建立規範的使用和備份機製，更是從源頭上防止類似問題反複發生的根本保障。
