一、引言

在工業排放監測、燃燒控製以及過程分析領域，氣體分析儀扮演著至關重要的角色。ABB EL3020 是一款基於紅外光學原理的多組分分析儀，可用於連續監測 CO、CO₂、NO、SO₂ 等常見氣體濃度。然而，在長期運行中，用戶時常會遇到一些看似異常的讀數，其中最典型的現象之一就是 CO 通道出現負數顯示。

這種負值並不意味著環境中真的存在“負濃度”的一氧化碳，而往往是由零點漂移、校準不當或硬件老化等原因造成的。本文將係統地介紹 EL3020 的工作原理、導致負值的可能原因，以及 零點校準（Zero Calibration） 和 跨度校準（Span Calibration） 的詳細操作步驟，幫助用戶快速定位問題並恢複分析儀的準確性。

二、ABB EL3020 的工作原理概述

2.1 紅外吸收原理

EL3020 的核心原理是基於 非分散紅外（NDIR, Non-Dispersive Infrared）吸收。不同氣體分子在紅外光譜中具有特定的吸收波長。

• 當紅外光通過含 CO 的氣體樣品時，CO 分子會吸收對應波段的光能。

• 檢測器接收到的光強減弱，與氣體濃度成比例關係。

• 儀器通過比對參考光路與測量光路的信號差異，計算出氣體濃度。

2.2 零點與跨度的定義

• 零點（Zero Point）：指在無目標氣體時（僅零氣），儀器輸出應為 0 ppm。

• 跨度（Span）：指在已知濃度的標準氣體下，儀器輸出應與輸入一致。跨度校準的本質是修正斜率因子，保證線性準確性。

三、CO 顯示負數的常見原因

3.1 零點漂移

光學檢測器和放大電路隨著溫度、時間和老化會產生基線漂移。如果儀器未定期進行零點校準，基線可能低於正常值，導致負讀數。

3.2 背景氣體或幹擾

當進入分析儀的氣體幾乎不含 CO 時，如果零點設置偏高，就可能在換算過程中得出小於零的結果。此外，過量氧氣、水汽或其他背景氣體也可能對光學信號產生幹擾。

3.3 光學係統汙染或老化

灰塵、冷凝液或光源衰減，會改變檢測器接收到的紅外光強，使基線發生偏移。

3.4 硬件與電路故障

模擬量采集板或 A/D 轉換部分出現偏置，也可能導致 CO 通道異常顯示。此類問題通常需要專業維修。

四、零點校準（Zero Calibration）操作步驟

零點校準的目的，是消除基線漂移，將“零氣”情況下的輸出重新設定為 0 ppm。

4.1 準備工作

1. 使用高純氮氣（99.999%）或符合要求的零空氣作為零氣。

2. 確認氣源純度，壓力調節至 2 bar 左右。

3. 檢查采樣管路是否漏氣、是否有冷凝水。

4. 開機並預熱至少 30 分鍾。

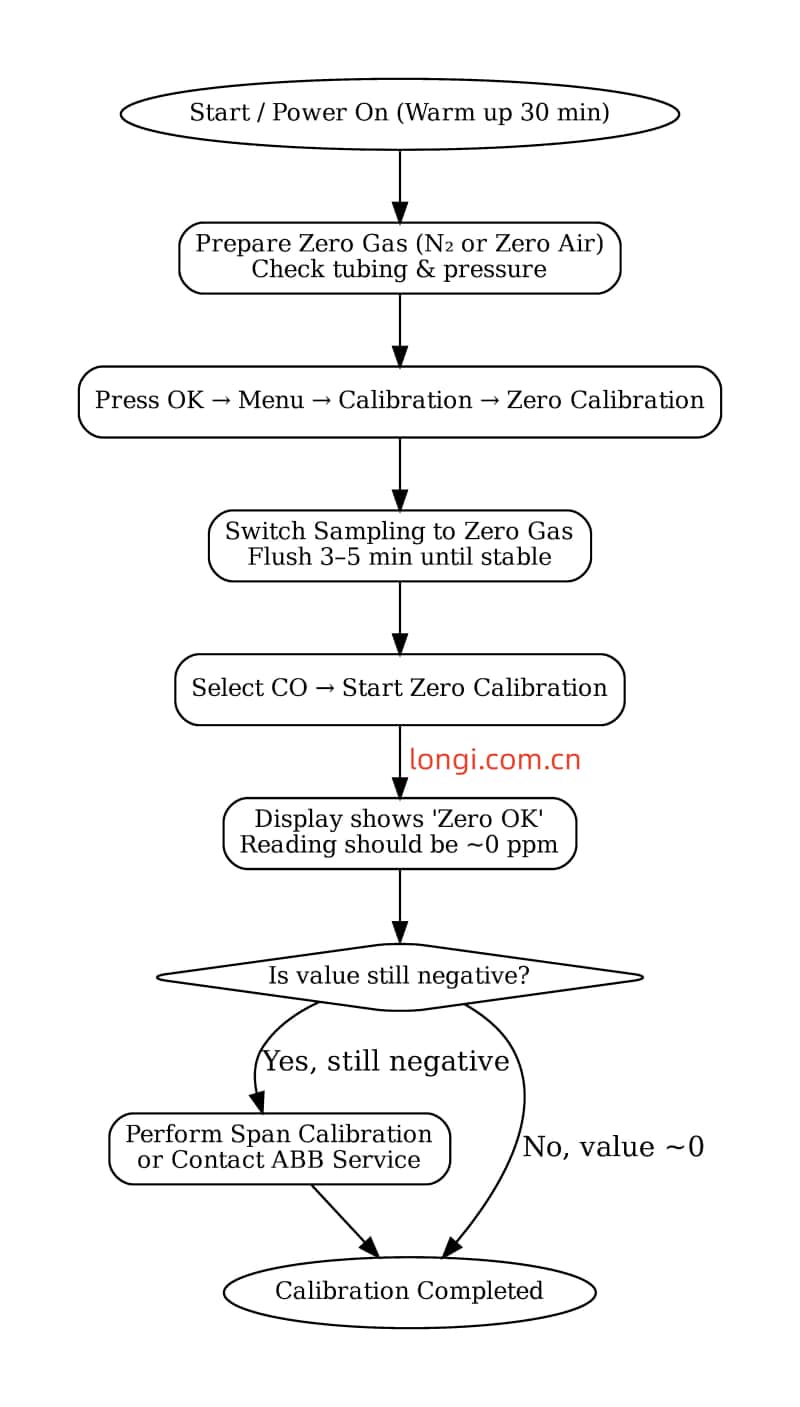

4.2 操作流程

1. 在麵板上選擇 OK → Menu → Calibration → Zero Calibration。

2. 選擇需要校準的通道，例如 CO。

3. 切換采樣口至零氣，通氣 3–5 分鍾，等待讀數穩定。

4. 執行 Start Zero Calibration，儀器會將當前值設置為零點。

5. 完成後，保持零氣輸入，讀數應接近 0 ppm（允許 ±2 ppm 波動）。

4.3 校準結果判定

• 如果顯示 Zero OK，且數值穩定，說明零點校準成功。

• 若仍顯示負數，則需進一步檢查光學係統，或結合跨度校準一同調整。

五、跨度校準（Span Calibration）操作步驟

跨度校準的目的，是修正量程比例，確保測量值與標準氣體一致。

5.1 準備工作

1. 使用認證的 CO 標準氣體，濃度選在量程的 60–90%（如 100 ppm CO）。

2. 檢查氣瓶、調壓閥與管路，確認無泄漏。

3. 在跨度校準前，建議先完成零點校準。

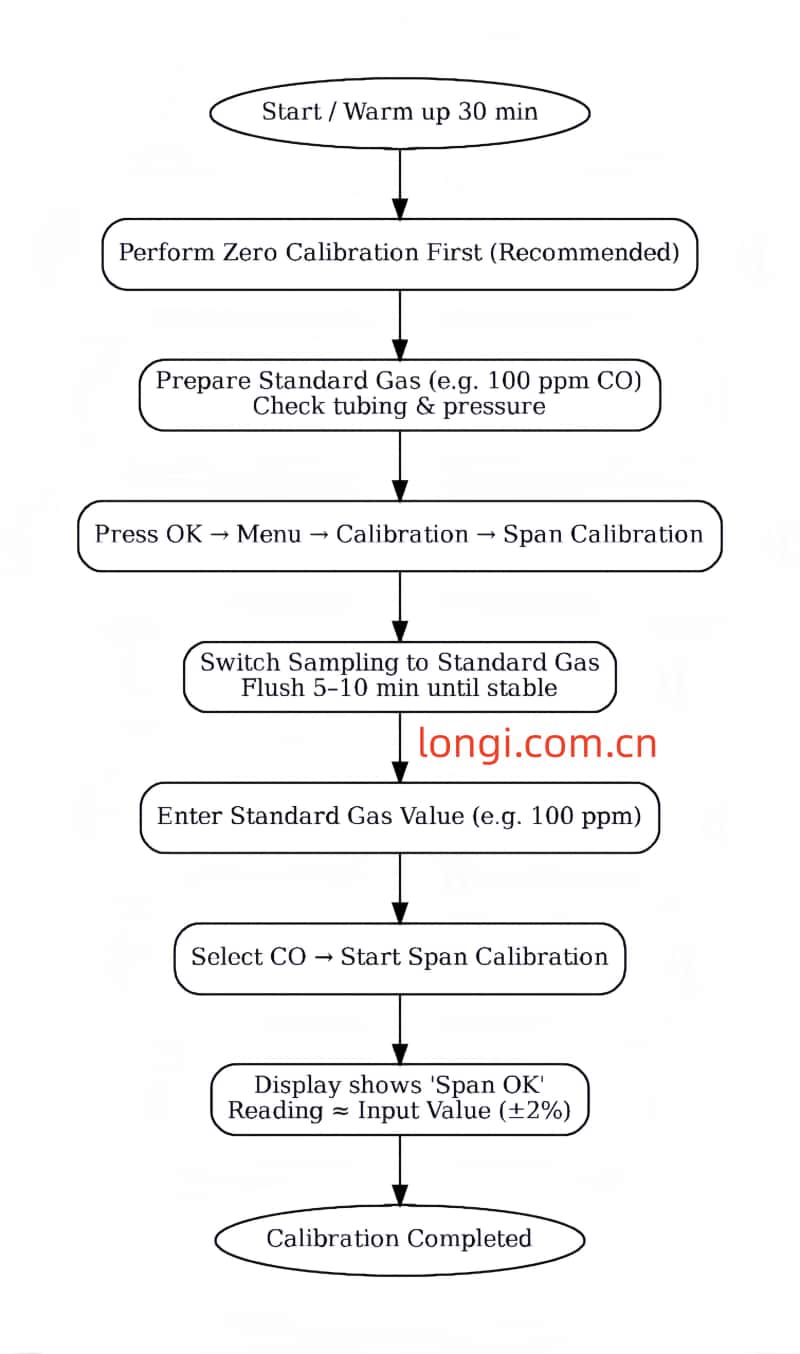

5.2 操作流程

1. 在麵板上選擇 OK → Menu → Calibration → Span Calibration。

2. 選擇通道 CO。

3. 切換采樣口至標準氣體，通氣 5–10 分鍾，等待讀數穩定。

4. 輸入標準氣體濃度（如 100 ppm），並執行 Start Span Calibration。

5. 儀器會自動修正斜率因子，並提示 Span OK。

5.3 校準結果判定

• 如果儀器顯示值接近輸入值（偏差 ≤±2%），則跨度校準成功。

• 若偏差過大，可能是光學係統衰減嚴重或硬件損壞，應聯係廠家維修。

六、綜合維護與故障處理建議

1. 定期校準：建議每月做一次零點校準，每 1–3 個月做一次跨度校準。

2. 保持清潔：定期檢查光學窗口與氣室，防止灰塵、水汽和腐蝕性氣體進入。

3. 檢查管路：防止采樣係統漏氣或冷凝液進入分析儀。

4. 數據驗證：用標準氣體定期比對，確保儀器長期運行的準確性。

5. 硬件檢查：若校準無效，需檢查光源、檢測器及模擬采集板，必要時更換。

七、案例分析：CO 負值的排查與恢複

某鋼鐵廠使用 EL3020 連續監測煙氣排放，發現 CO 通道常顯示 -5 ppm。經過排查：

1. 首先使用零氣做 Zero Calibration，結果顯示 Zero OK，但 CO 仍顯示 -3 ppm。

2. 隨後使用 100 ppm CO 標準氣體做 Span Calibration，輸入 100 ppm，實際顯示 95 ppm。

3. 校準完成後，切回零氣，顯示接近 0 ppm；切換標準氣體，顯示穩定在 100 ppm。
   最終確認問題源於 跨度因子偏移，經校準恢複正常。

八、結論

ABB EL3020 是一款性能可靠的紅外氣體分析儀，但在長期運行中，零點漂移和跨度偏移在所難免。CO 通道出現負值，往往是 零點校準不足或光學老化的信號。通過正確執行 零點校準 和 跨度校準，大多數問題都能得到解決。對於無法通過校準消除的異常，則需要進一步檢查硬件並聯係廠家維修。
通過定期維護與校準，用戶可以確保 EL3020 長期穩定運行，為工業過程和環保監測提供準確可靠的數據支持。
