一、前言

西門子 SINUMERIK 係列數控係統在機床控製領域中應用廣泛，OP 015A 操作麵板作為人機交互的重要窗口，其顯示狀態直接影響設備的正常使用。然而，在長期運行過程中，部分用戶會遇到麵板顯示異常的情況，其中“白屏伴隨豎紋”是較為典型的一種。本文結合實際案例，對 OP 015A 白屏豎紋故障進行深入分析，並給出詳細的排查及維修方案。

二、設備基本信息

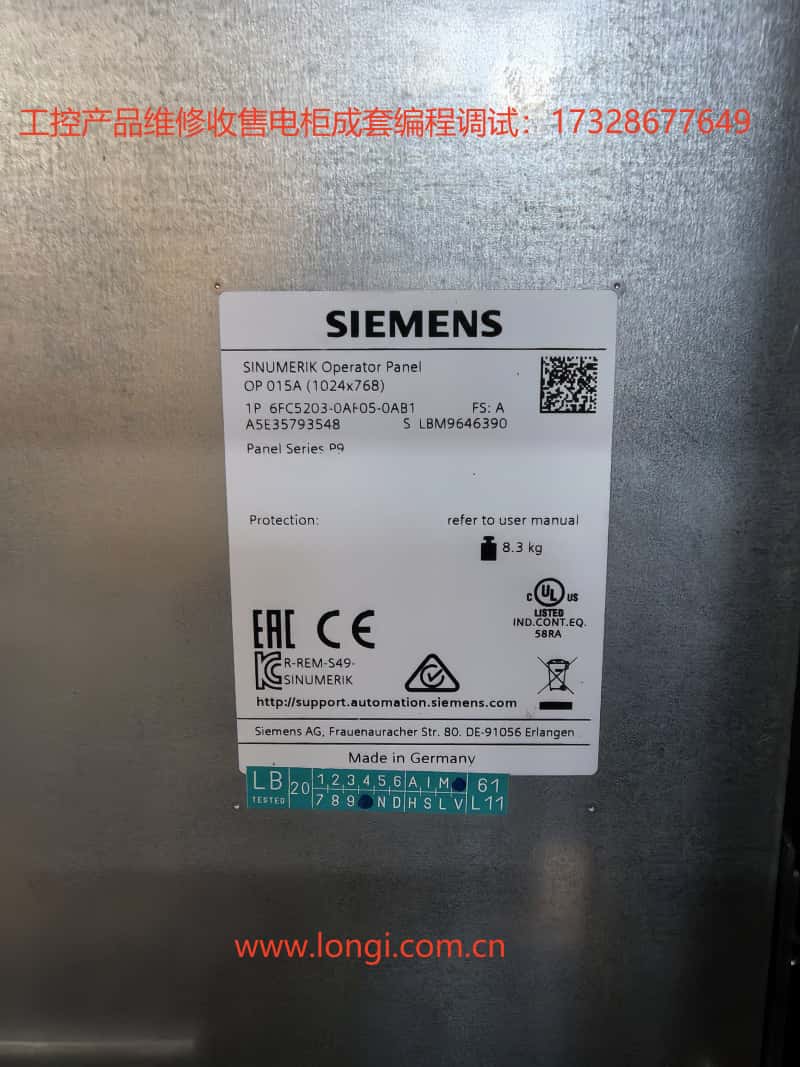

• 操作麵板型號：Siemens SINUMERIK Operator Panel OP 015A

• 分辨率：1024 × 768

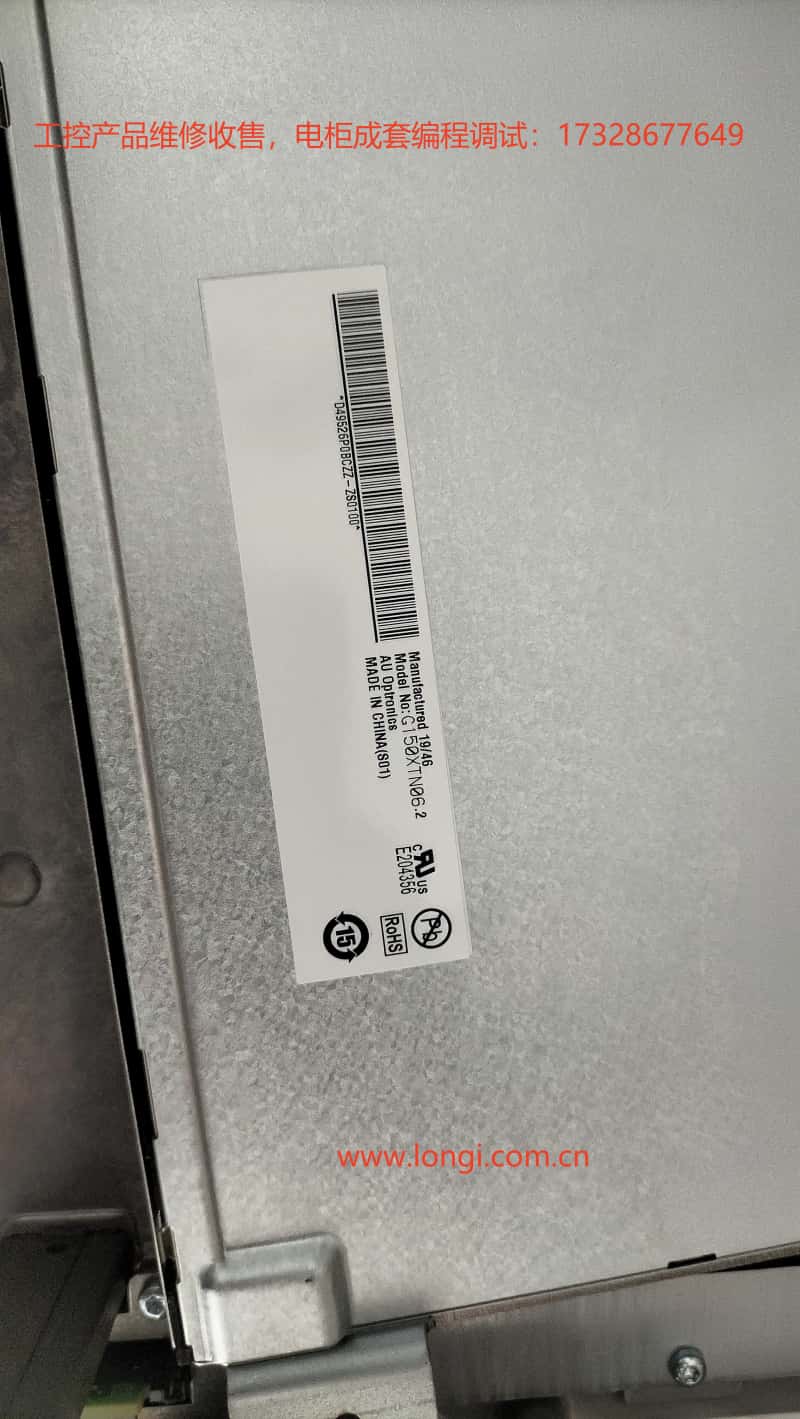

• 屏幕型號：LG Display LM201WE2 係列（20.1 英寸工業液晶屏）

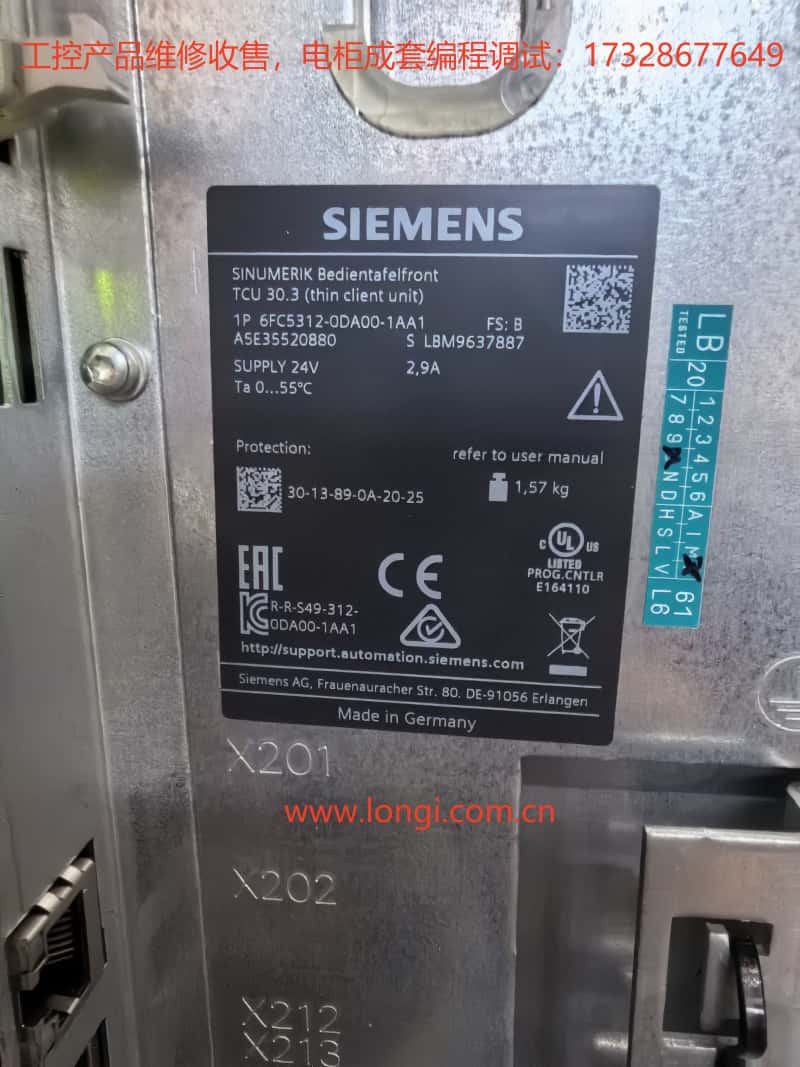

• 配套主控單元：Siemens SINUMERIK TCU 30.3（Thin Client Unit）

• 工作電壓：24V DC（麵板與主控均為此電壓供電）

OP 015A 主要負責顯示 CNC 界麵與加工信息，其內部液晶模組通過 LVDS 信號線與 TCU 單元連接，由 TCU 完成數據處理與畫麵輸出。

三、故障現象描述

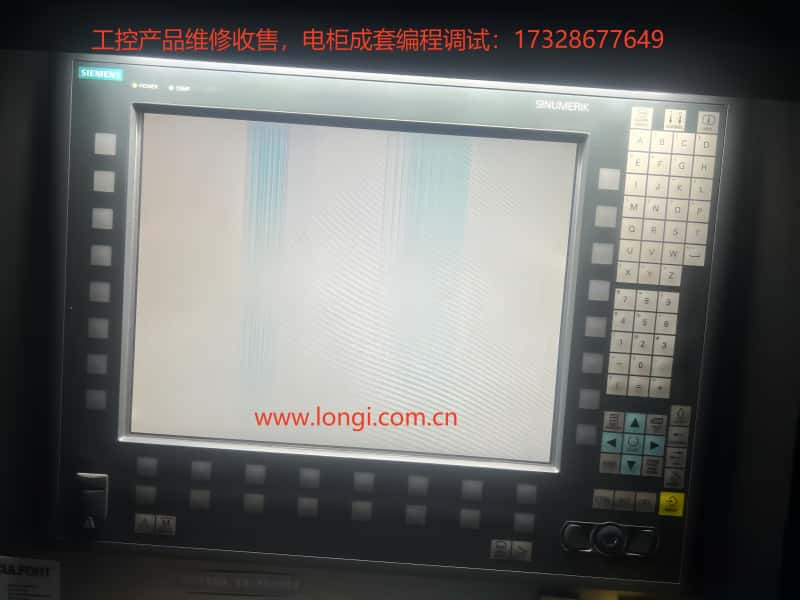

在開機後，麵板背光正常點亮，但屏幕整體呈現白色背景，並在畫麵中央及部分區域出現若幹條豎直彩色或灰色細線。無論 CNC 係統是否正常啟動，屏幕均無文字、圖標或界麵顯示，且無進一步變化。

典型特征：

1. 背光正常，說明背光電路與電源供給基本正常。

2. 白屏狀態下有豎紋，說明液晶驅動部分未能正常接收到完整的圖像信號。

3. 故障為持續性，斷電重啟無改善。

四、故障原因分析

結合液晶顯示原理及設備結構，白屏豎紋現象通常由以下幾類原因引起：

1. 液晶麵板本體故障

LM201WE2 液晶麵板內部集成有 T-CON 驅動板，通過驅動 IC 控製屏幕的行列掃描。如果 T-CON 板元件損壞，或屏與驅動板之間的 COF/COG（Chip On Film / Chip On Glass）柔性連接出現斷裂、虛焊，都會導致信號無法正常傳輸，從而出現白底加豎紋的症狀。

2. 信號線（LVDS）連接異常

液晶麵板與 TCU 30.3 之間通過 LVDS 線纜傳輸視頻信號。若線纜接觸不良、插頭鬆動、針腳氧化，或線纜內部斷股，會造成信號缺失或幹擾，從而引發花屏、豎紋、白屏等問題。

3. 主控單元輸出異常

如果 TCU 30.3 內部的顯控處理芯片或相關供電電路故障，即便液晶屏與排線完好，也無法輸出正常視頻信號，導致麵板僅顯示白底。

4. 電源供電問題

液晶顯示模塊通常需要穩定的 5V 或 3.3V 電壓作為邏輯電源，如果電壓異常（過低、過高或波動大），可能會造成顯示芯片無法正常工作，表現為白屏豎紋。

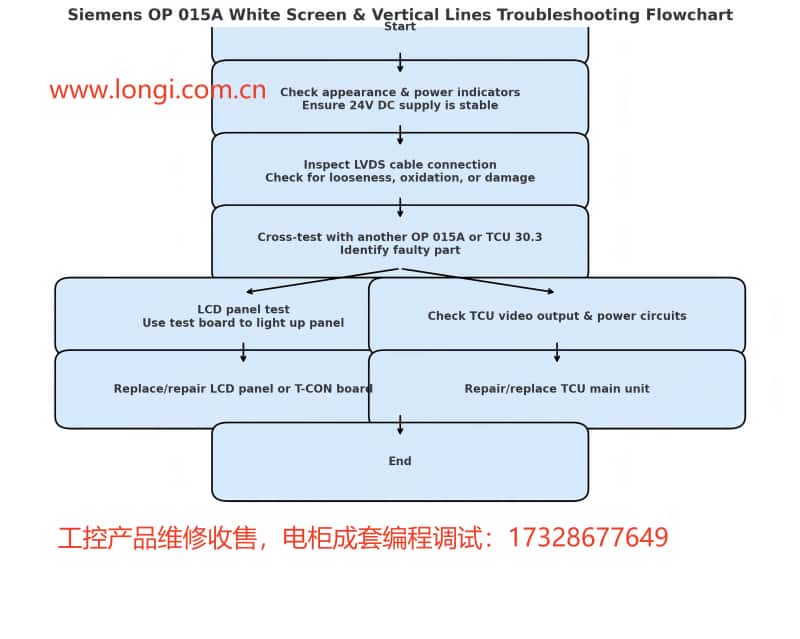

五、故障排查步驟

為快速定位問題，建議按照以下順序進行排查：

1. 外觀與基礎檢查

• 檢查 OP 015A 外部是否有明顯衝擊、進水、腐蝕痕跡。

• 確認電源燈、溫度燈狀態正常，確保 24V 輸入電壓穩定。

2. 連接線纜檢查

• 斷電後，打開 OP 015A 外殼，檢查液晶屏與信號板之間的 LVDS 排線插頭是否鬆動。

• 檢查插針是否有氧化、變形、燒蝕現象。

• 必要時用酒精清潔插針，並重新牢固插回。

3. 交叉互換法

• 使用一台正常的 OP 015A 麵板接入故障現場的 TCU 30.3，觀察是否恢複正常顯示。

• 將故障 OP 015A 麵板接入正常 TCU，判斷是麵板問題還是 TCU 輸出問題。

4. 液晶麵板檢測

• 若確認是麵板問題，可將 LM201WE2 單獨拆下，用同規格的測試信號板進行點屏測試。

• 如果測試依舊白屏豎紋，則液晶麵板或其 T-CON 驅動板損壞。

5. 電壓檢測

• 用萬用表測量液晶邏輯供電（5V/3.3V）是否正常。

• 若電壓異常，需進一步檢查麵板內部電源模塊或 TCU 供電輸出。

六、維修與解決方案

方案一：更換液晶麵板

• 選購相同型號（LM201WE2）或兼容型號的工業液晶屏（注意接口類型、背光參數一致）。

• 價格參考：單塊全新麵板在 200~260 美元之間，部分高端或光麵版本可達 300 美元以上。

• 更換時注意防靜電操作，避免排線受損。

方案二：維修液晶驅動板（T-CON）

• 如果確定是驅動板故障，可更換驅動板或對損壞元器件進行更換（如電容、驅動 IC）。

• 這種方式成本低，但需要較高的焊接與檢測能力。

方案三：修複信號線/接口

• 若是 LVDS 排線接觸不良，可直接更換全新線纜。

• 清潔接口並加固固定卡扣，防止振動鬆脫。

方案四：維修/更換 TCU 30.3

• 如果是 TCU 視頻輸出電路損壞，可更換板卡或送至專業維修機構檢修。

• 此類故障往往涉及 BGA 芯片，更換難度較大。

七、預防與維護建議

1. 保持環境幹燥潔淨，避免灰塵和油霧進入麵板內部，防止接口氧化。

2. 避免頻繁斷電開機，防止電壓衝擊對驅動電路造成損傷。

3. 定期檢查並固定排線，減少機械振動帶來的鬆動風險。

4. 設備長期停機時，應定期上電運行，保持屏幕與驅動板工作狀態。

八、結語

白屏豎紋是西門子 SINUMERIK OP 015A 操作麵板較為常見的顯示故障，主要原因集中在液晶屏本體、信號傳輸鏈路以及主控輸出三個方麵。通過係統化的排查流程，可以快速鎖定問題源，並采取相應的維修或更換措施。對於生產設備而言，及時修複顯示係統不僅可以恢複正常操作，也能避免因盲控造成的安全風險。
