愛德華（Edwards）真空泵EPX係列手冊的使用指南

引言

愛德華（Edwards）是真空技術領域的全球領先品牌，其EPX係列真空泵以獨特的設計和卓越性能在眾多行業中廣受認可。EPX係列是一種高真空初級泵，結合了再生泵和Holweck泵的優點，能夠從大氣壓泵至極限真空（低至1 x 10^-4 mbar或1 x 10^-5 mbar，具體取決於型號）。這一創新設計使其在需要高真空度的應用中表現出色，同時減少了對額外高真空泵（如渦輪分子泵）的需求。

在現代工業中，真空泵廣泛應用於半導體製造、真空鍍膜、分析儀器、製藥和光電子等領域。EPX係列以其高效、清潔和可靠的性能，成為許多行業的首選設備。本文將詳細介紹EPX係列真空泵的性能特點、使用場合、操作流程、使用細節以及故障排除方法，為用戶提供一份全麵而實用的使用指南。

1. 性能特點

EPX係列真空泵的性能特點使其在高真空應用中表現卓越，以下是其主要技術規格：

• 泵速與真空度：EPX180型號泵速為175 m³/h，EPX500型號為500 m³/h。所有型號均（jun1）能達到<1 x 10^-4 mbar，EPX500通過額外的螺旋轉子階段可達1 x 10^-5 mbar。

• 冷卻方式：采用水冷卻係統，確保低環境熱負載，適合潔淨室環境。

• 清潔度：泵腔內無油無脂，杜絕油回遷，適合高清潔度要求的工藝。

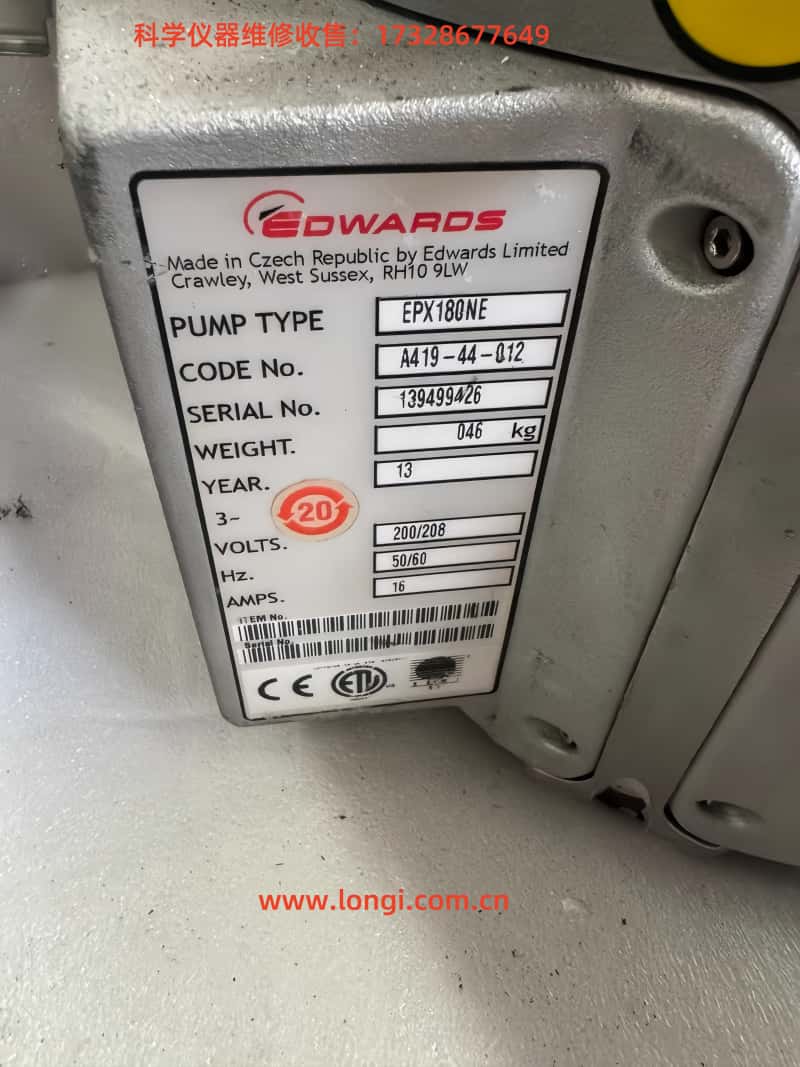

• 氮氣清洗：N型號（EPX180NE和EPX500NE）配備氮氣清洗功能，可處理蒸氣和低濃度腐蝕性氣體及顆粒。

• 緊湊設計：重量約45-48 kg，尺寸小巧，優於傳統渦輪分子泵與初級泵組合。

• 低噪音與振動：噪音水平<56 dB(A)，進氣法蘭振動<1.3 mm/s，適合安靜環境。

• 電源效率：支持200/208/400V三相電源，極限真空功率1.4-1.6 kW，最大功率3.0 kW。

這些特點使EPX係列泵在需要高真空、低汙染和高可靠性的應用中表現優異。

2. 使用場合

EPX係列真空泵適用於多種高要求場景，包括但不限於：

• 高真空應用：在需要比傳統初級泵更高真空度的工藝中，EPX泵可單獨使用，替代渦輪分子泵與初級泵組合，降低係統複雜性和成本。

• 頻繁壓力循環：適合需要從大氣壓快速泵至低壓的工藝，如半導體製造中的負載鎖定、真空塗層或分析儀器。

• 高清潔度要求：無油設計使其成為製藥、電子和光電子行業的理想選擇，確保係統無汙染。

• 腐蝕性氣體處理：N型號的氮氣清洗功能使其能處理蒸氣和低濃度腐蝕性氣體，適用於輕度腐蝕性工藝。

EPX係列泵的靈活性和高效性使其在半導體、科研和工業生產中具有廣泛應用前景。

3. 操作流程

正確操作EPX係列真空泵是確保其性能和安全的關鍵。以下是詳細的操作步驟：

3.1 準備與安裝

• 安裝位置：在連接電源前，確保泵已正確安裝在真空係統中，以避免意外啟動導致傷害或設備損壞。

• 進氣保護：切勿移除進氣網罩或在進氣口暴露時運行泵。若涉及危險物質，泵必須與大氣和工藝係統隔離。

• 管道連接：使用柔性連接將泵進氣口與工藝係統連接，減少振動和應力。管道應盡量短，內徑不小於泵進氣口。安裝前移除進氣法蘭保護蓋，使用Edwards centering O-ring和爪形夾具密封。

3.2 連接

• 冷卻水：通過客戶指定水連接器（參考手冊圖2，項目4和9）連接冷卻水供應和回路管道。確保冷卻水符合環境條件（濕度和溫度，參考手冊表5）。

• 電源：通過合適的保險/隔離器連接電源，使用保護地線螺栓（圖2，項目3）接地，符合當地電氣規範。

• 控製接口：通過Tool Interface Module (TIM)或End User Controller (EUC)連接外部控製設備。EPX L、N和NE係列使用EUC進行本地和網絡控製；EPX E係列可通過EUC或Pump Display Terminal (PDT)手動操作。

3.3 啟動泵

• 使用EUC上的運行按鈕（圖7，項目1）啟動泵，運行LED（綠色）亮起表示泵正常運行。

• 對於EPX N係列，通過標有“N2 Inlet”的1/4英寸壓縮接頭，使用1/4英寸OD管供應氮氣清洗氣體，確保流量穩定（參考手冊表10）。

3.4 監控與控製

• 狀態監控：通過前蓋LED監控泵狀態（參考手冊表1和圖4）：

• 電源LED（綠色）：表示主電源正常。

• 運行LED（綠色）：運行時常亮，空閑模式下閃爍。

• 警告LED（琥珀色，僅EPX N）：表示氮氣流量低。

• 報警LED（紅色）：表示因故障停機。

• 控製方式：通過EUC或PDT的菜單（Normal、Status、Control、Setup）進行狀態檢查、控製調整和參數設置。EUC顯示屏提供兩行16字符的泵狀態信息。

3.5 停止泵

• 使用EUC上的停止按鈕（圖7，項目10）停止泵。

• 緊急情況下，連接至緊急停止電路，立即斷開電源，需單獨啟動或重置。

注意事項

• 確保泵正確接地，防止電氣事故。

• 檢查冷卻水供應是否符合要求，避免過熱。

• 對於EPX N係列，定期驗證氮氣清洗係統正常運行。

4. 使用細節

EPX係列真空泵的使用細節涵蓋其操作範圍、變體功能和保護機製：

• 操作範圍：泵可在從大氣壓到極限真空的範圍內運行，泵腔內無潤滑或密封流體，確保係統清潔，無油回遷風險。

• 變體與應用：

• EPX L：用於清潔任務（如負載鎖定），通過EUC支持本地和網絡控製。

• EPX N：配備氣體模塊，支持氮氣清洗，適用於稀釋工藝氣體的輕任務應用。

• EPX NE：輕工應用泵，支持網絡和本地控製。

• EPX E：可通過EUC或PDT手動操作，適合網絡控製。

• 容量與配置：提供180 m³/h（EPX180LE/NE）和500 m³/h（EPX500LE/NE），電壓選項為200/208 V或400 V，水接頭選項為1/4、3/8、9/16英寸BSP或無快速連接。

• 冷卻係統：集成水冷卻電路，適合潔淨室環境，避免風扇冷卻的不便。

• 性能優化：EPX Twin在1 bar至0.2 mbar間性能更佳，適合負載鎖定和快速循環應用。

• 保護機製：配備熱斷開開關等傳感器，檢測過熱等故障時自動停機；EPX N型號的氮氣清洗流量開關（設定為12 slm）監控流量。

5. 故障排除

以下是EPX係列真空泵的常見故障及解決方法：

安全與維護

• 電氣安全：未接地或電氣連接錯誤時禁止操作。泵內無用戶可維修部件，維修需由Edwards專業人員進行，斷電後等待4分鍾再拆除蓋子。

• 泵卡住：若泵卡住，使用手套、眼鏡和麵罩，注意可能出現的硫酸鋁粉塵和硫黃味。

• 服務支持：聯係Edwards服務中心獲取維修、備件或配件，訂購時提供型號、序列號和部件信息。退貨需附帶完成的HS2汙染表格。

6. 結論

愛德華EPX係列真空泵以其卓越的性能、靈活的應用和可靠的操作，成為高真空應用的理想選擇。其無油設計、高效泵速和氮氣清洗功能使其在半導體、製藥和科研領域表現出色。通過遵循正確的操作流程、定期監控和及時維護，用戶可確保泵的高效運行。
