ABB變頻器ACS580係列4310（A4B0）故障分析與解決方案

引言

變頻器（Variable Frequency Drives, VFDs）是現代工業自動化中的核心設備，通過精確控製電機轉速和扭矩，實現高效節能。ABB ACS580係列變頻器因其可靠性和多功能性，廣泛應用於泵、風機、傳送帶和壓縮機等設備。然而，變頻器在運行中可能因各種原因觸發故障代碼，影響生產效率。其中，故障代碼4310（等同於A4B0）表示功率單元模塊溫度過高，是ACS580變頻器常見的保護性故障。

本文將深入分析4310（A4B0）故障的產生原因、機理、解決方法及預防措施，為用戶和維護人員提供全麵的指導，確保設備穩定運行。

了解4310（A4B0）故障

在ABB ACS580變頻器中，功率單元模塊是核心組件，包含絕緣門雙極晶體管（IGBT），負責將直流母線電壓轉換為可變頻率的交流輸出，以控製電機轉速。IGBT在高頻開關過程中會產生熱量，主要來源於：

• 開關損耗：IGBT在開關狀態轉換時損失的能量。

• 導通損耗：IGBT導通電流時損失的能量。

為管理這些熱量，ACS580配備了冷卻係統，包括散熱器和冷卻風扇。當功率單元模塊的溫度超過預設閾值（通常為90°C至100°C，具體取決於型號和配置）時，變頻器會觸發故障代碼4310（A4B0），停止運行以保護內部組件免受熱損傷。

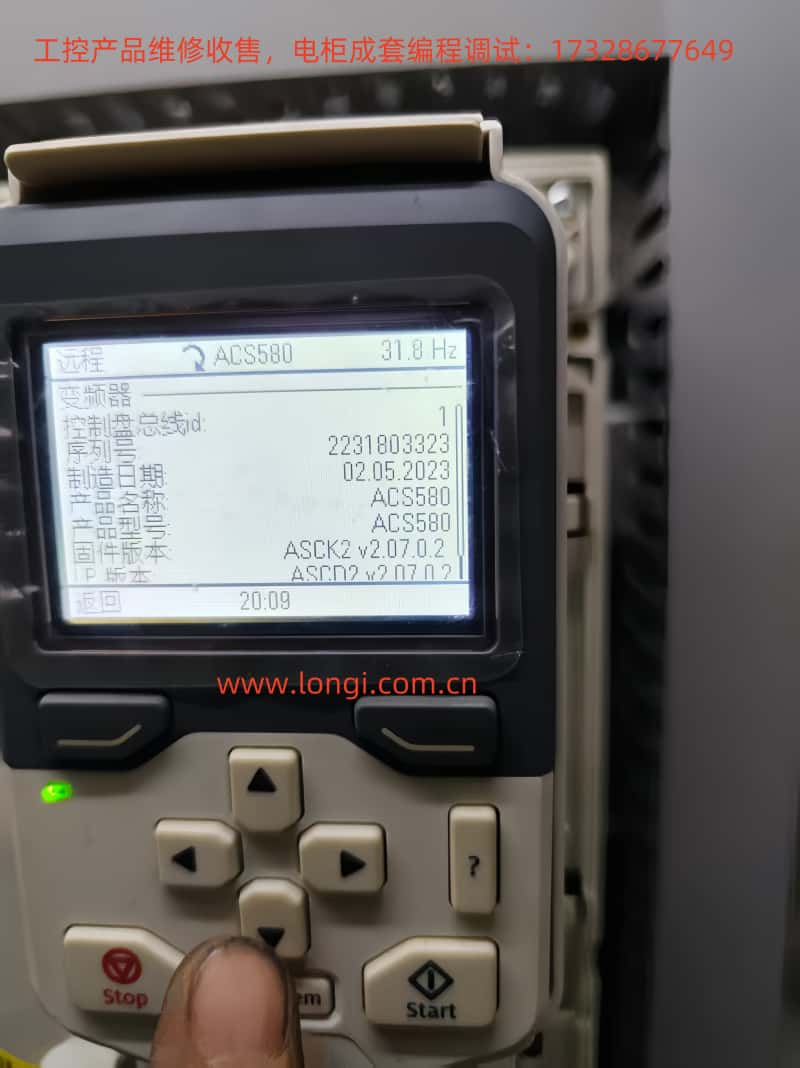

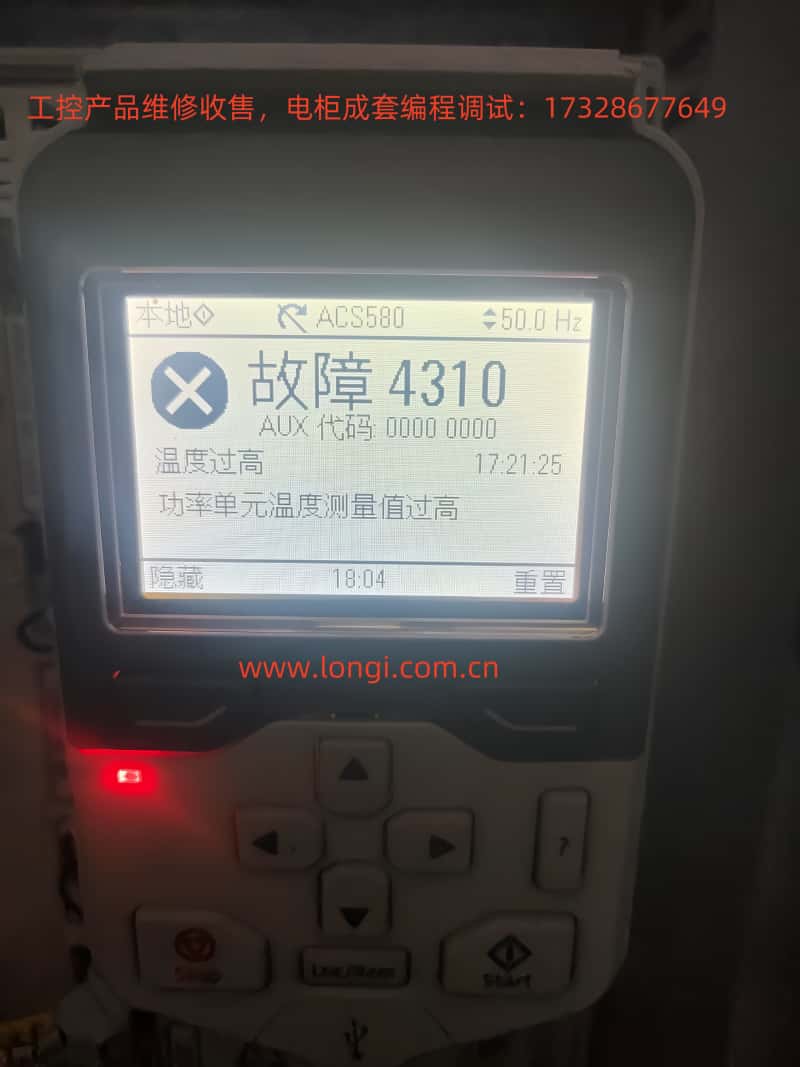

故障發生時，變頻器控製麵板會顯示“故障 4310”或“A4B0”，並可能附帶輔助代碼，指示具體過熱部位，例如：

• 1：U相

• 2：V相

• 3：W相

• 4：INT板

• 6：進風口

• 7：PCB隔艙風扇或電源板

• FA：環境溫度

這些輔助代碼有助於用戶快速定位問題區域。

故障原因分析

以下是導致4310（A4B0）故障的常見原因：

1. 高溫環境

• ACS580變頻器的額定運行環境溫度通常為0°C至40°C。如果環境溫度超過此範圍，冷卻係統可能無法有效散熱，導致功率單元模塊過熱。

• 示例：在炎熱的工廠環境中，未配備空調的控製櫃可能導致溫度過高。

2. 冷卻不足

• 冷卻風扇故障（如軸承磨損或電機失效）或氣流受阻（如進風口被堵塞）會降低散熱效率。

• 示例：風扇因長期運行而堵塞或停止，可能導致熱量積聚。

3. 散熱器積塵

• 工業環境中，灰塵和顆粒物可能堆積在散熱器上，阻礙熱量傳遞，降低散熱效率。

• 示例：在粉塵較多的製造工廠中，散熱器可能需要頻繁清潔。

4. 負載過重

• 如果變頻器運行在超出其額定功率的負載下，IGBT會產生更多熱量，導致溫度升高。

• 示例：一台55 kW的變頻器驅動75 kW的電機，可能因過載而觸發故障。

5. 安裝不當

• 未按ABB手冊要求留出足夠通風空間，可能導致熱量無法有效散發。

• 示例：變頻器緊貼牆壁或與其他設備過於靠近，可能限製氣流。

故障機理

功率單元模塊的過熱源於IGBT在運行中的熱量產生。IGBT通過高頻開關控製電機輸出，其熱量生成與以下因素相關：

• 開關頻率：較高的開關頻率會增加開關損耗。

• 電流大小：較大的電流會增加導通損耗。

• 電壓水平：較高的電壓會進一步增加損耗。

ACS580通過內置溫度傳感器實時監控功率單元模塊的溫度。當溫度超過安全閾值時，控製係統會觸發4310（A4B0）故障，停止變頻器運行，以防止IGBT或其他組件因過熱而損壞。冷卻係統（包括散熱器和風扇）旨在將熱量從IGBT傳遞到周圍空氣中，但如果冷卻效率不足，溫度會迅速升高。

輔助代碼的引入進一步提高了故障診斷的精確性。例如，如果輔助代碼顯示“1”（U相），可能表明U相IGBT模塊的冷卻或運行存在問題，需要針對性地檢查。

故障排查與解決方法

當變頻器顯示4310（A4B0）故障時，需采取係統化的排查步驟，以下是推薦的操作流程：

1. 檢查環境溫度

• 使用溫度計測量變頻器周圍的環境溫度，確保在0°C至40°C範圍內。

• 如果溫度過高，考慮安裝空調或通風設備，或將變頻器移至更涼爽的區域。

2. 檢查冷卻風扇

• 確認所有冷卻風扇正常運行，檢查是否有異常噪音（如軸承磨損）。

• 檢查進風口和出風口是否被堵塞，確保氣流暢通。

• 如發現風扇故障，需更換為ABB原裝配件。

3. 清潔散熱器

• 斷開變頻器電源，確保安全。

• 拆卸覆蓋散熱器的麵板，使用壓縮空氣或軟刷清理散熱器翅片上的灰塵。

• 確保散熱器表麵清潔，無任何堵塞物。

4. 驗證負載匹配

• 檢查電機銘牌，確認其功率與變頻器的額定功率匹配。

• 如果負載過高，考慮降低負載或升級至更高功率的變頻器型號。

5. 檢查安裝規範

• 參考《ABB ACS580硬件手冊》，確保變頻器周圍有足夠的通風空間。

• 檢查是否有外部物體或設備阻礙氣流。

6. 查看輔助代碼

• 記錄與A4B0一起顯示的輔助代碼，確定具體過熱部位。

• 根據代碼（如U相、V相或環境溫度）進行針對性檢查。

完成上述步驟後，重置變頻器並監控其運行狀態。如果故障仍未解決，建議聯係ABB技術支持或專業技術人員進行進一步診斷。

故障排查步驟表

預防措施

為避免4310（A4B0）故障的發生，建議采取以下預防措施：

1. 定期維護

• 製定定期維護計劃，每3-6個月檢查和清潔變頻器，特別是冷卻係統和散熱器。

• 檢查風扇運行狀態，確保無故障。

2. 溫度監控

• 利用變頻器的內置溫度監控功能（參數04.11-04.13記錄曆史故障），定期檢查運行溫度趨勢。

3. 負載管理

• 避免變頻器長期運行在接近最大功率的條件下。

• 在設計係統時，考慮峰值負載並適當降額使用。

4. 正確安裝

• 嚴格遵循《ABB ACS580硬件手冊》的安裝指南，確保通風空間充足。

• 避免將變頻器安裝在高溫或粉塵較多的環境中。

5. 環境控製

• 在高溫環境中，安裝空調或通風設備以保持環境溫度在安全範圍內。

預防措施表

結論

ABB ACS580變頻器的4310（A4B0）故障表明功率單元模塊溫度過高，是保護設備免受熱損傷的重要機製。通過分析故障原因（如高溫環境、冷卻不足、積塵、過載和安裝不當），用戶可以采取針對性的排查步驟，包括檢查環境溫度、風扇、散熱器、負載和安裝規範。輔助代碼的引入進一步提高了診斷效率，幫助用戶快速定位問題。此外，通過定期維護、溫度監控、負載管理和正確安裝等預防措施，可以有效降低故障發生率，延長變頻器使用壽命。

對於持續存在的故障，建議參考《ABB ACS580固件手冊》（3AXD50000016097，526頁）或《ABB ACS580故障排查指南》，並聯係ABB技術支持獲取專業幫助。通過及時處理和預防過熱問題，用戶可以確保ACS580變頻器的可靠性和高效運行，最大限度減少生產中斷。
