聯創高科LC880係列變頻器E-11功率模塊故障解析與解決方案
引言
在工業自動化和電機控製領域，變頻器是不可或缺的核心設備，用於將直流電（DC）轉換為交流電（AC），以實現對電機轉速的精確控製。聯創高科LC880係列變頻器以其高性能和可靠性廣泛應用於工業場景，如製造業、礦業和能源係統。然而，任何電子設備都可能出現故障，其中LC880係列變頻器的E-11錯誤代碼是一個常見問題，表明“功率模塊故障”。本文將深入探討E-11錯誤的含義、可能原因、詳細的故障排查步驟以及預防措施，幫助用戶有效應對這一問題。
變頻器中的功率模塊是什麽？
功率模塊是變頻器的核心組件，負責將輸入的直流電轉換為交流電輸出。通常，功率模塊由絕緣門雙極晶體管（IGBT）或智能功率模塊（IPM）組成，這些半導體器件能夠處理高電壓和高電流。功率模塊通過高頻開關操作，將直流電轉換為所需的交流波形，驅動電機或其他負載。由於其關鍵作用，功率模塊的任何故障都可能導致變頻器停止運行，影響整個係統的正常運作。

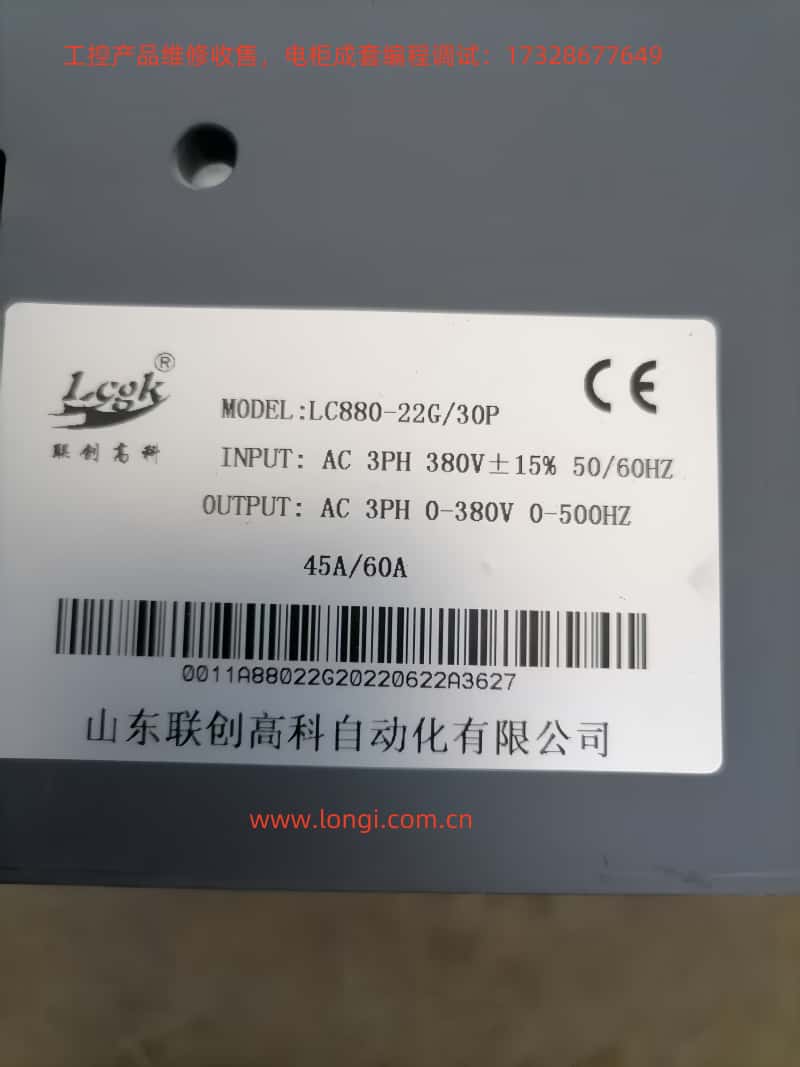

在LC880係列變頻器中，功率模塊支持三相380V輸入，輸出範圍為0-380V，頻率範圍為0-500Hz，額定電流為45A/60A（視具體型號而定）。因此，功率模塊的健康狀態直接關係到變頻器的性能和可靠性。
E-11錯誤代碼的含義

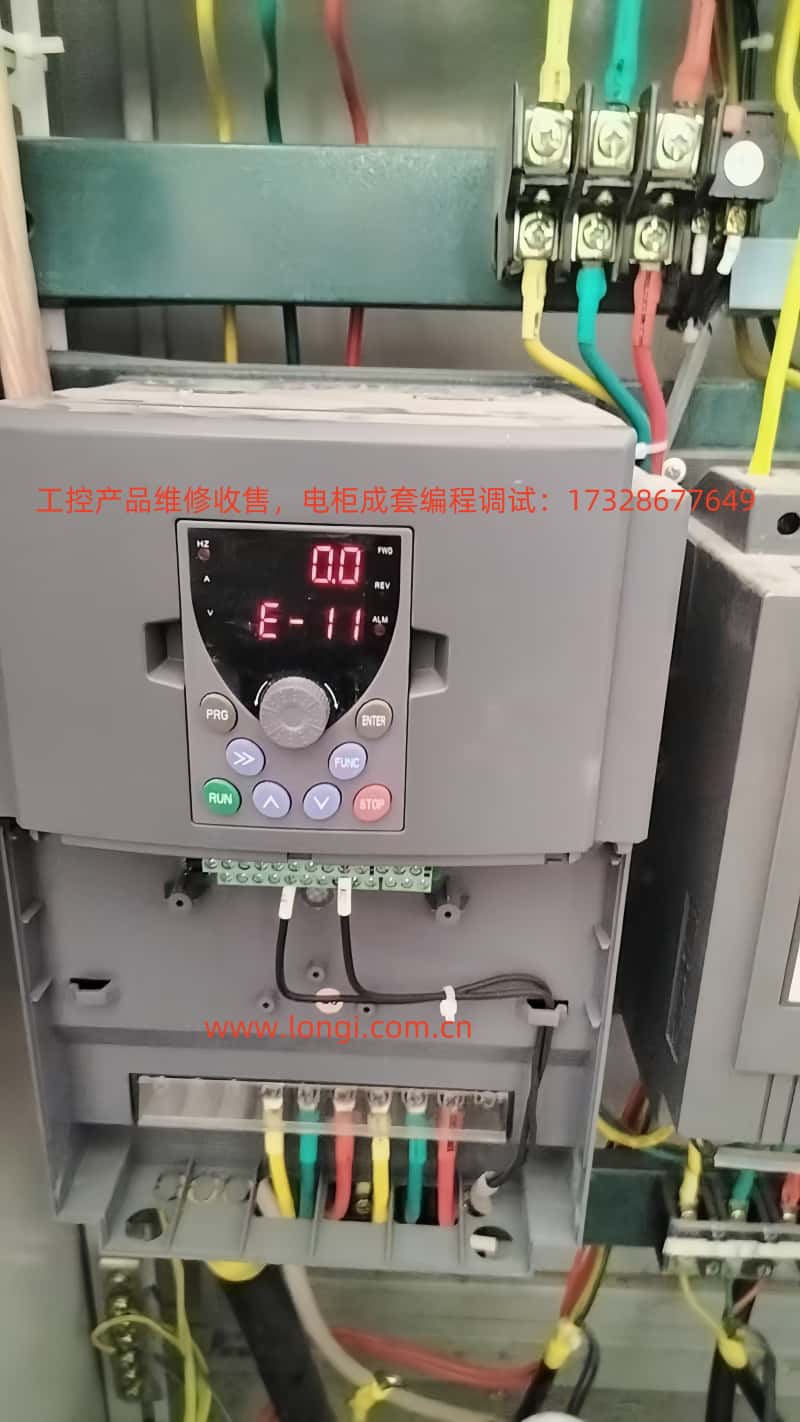

在LC880係列變頻器中，E-11錯誤代碼明確表示“功率模塊故障”。當此錯誤發生時，變頻器的顯示屏會顯示“E-11”，通常伴隨“ALM”（報警）指示，表明變頻器已進入保護狀態，停止運行以防止進一步損壞。這一錯誤可能由多種因素觸發，包括內部短路、過電壓、過電流或模塊本身的損壞。
功率模塊故障的常見原因
功率模塊故障可能由以下原因引起：
過電壓或過電流
如果輸入電壓或電流超出變頻器的額定範圍（例如，LC880的輸入電壓為380V ±15%），可能對功率模塊造成損害。這可能由電網波動、突發電源變化或參數設置不當引起。
短路
輸出端或變頻器內部的短路會導致過大電流流經功率模塊，損壞其內部組件。短路可能由接線錯誤、負載故障或電纜絕緣損壞引起。
過熱
變頻器在運行過程中會產生大量熱量。如果冷卻係統（如風扇）故障或環境通風不良，功率模塊可能因過熱而損壞。長期高溫運行還會加速模塊老化。
模塊老化
功率模塊作為電子元件，具有有限的使用壽命。長時間運行可能導致絕緣性能下降或半導體接點失效，從而引發故障。
製造缺陷
雖然較為罕見，但製造過程中的缺陷可能導致功率模塊在早期使用中出現故障。
排查E-11錯誤的步驟
當LC880變頻器顯示E-11錯誤時，建議按照以下步驟進行係統性排查：
檢查電源輸入
使用萬用表測量輸入電壓，確保其在380V ±15%範圍內（約323V至437V）。如果電壓異常，檢查電網穩定性或使用穩壓設備。
檢查接線
仔細檢查變頻器與電源、電機之間的所有接線，確保連接牢固，無腐蝕、鬆動或損壞。特別注意功率模塊的輸入和輸出端子。
檢查冷卻係統
確認變頻器的風扇是否正常運行，檢查散熱器是否被灰塵或雜物堵塞。確保變頻器安裝在通風良好的環境中，遠離高溫或潮濕區域。
檢查負載條件
驗證連接的負載是否在變頻器的額定容量內（例如，LC880-22G/30P的額定電流為45A/60A）。過載或負載突變可能觸發保護機製。
重置變頻器
斷開變頻器電源，等待至少5分鍾後重新上電，觀察E-11錯誤是否消失。這可以排除由瞬態問題引起的故障。
使用診斷工具
LC880係列變頻器可能配備內置診斷功能。使用控製麵板上的“PRG”、“ENTER”和“FUNC”按鈕查看錯誤日誌或詳細狀態信息，以進一步了解故障原因。
聯係專業技術支持
如果以上步驟無法解決問題，可能是功率模塊本身損壞。聯係聯創高科技術支持或專業技術人員，可能需要更換功率模塊。更換功率模塊需要專業設備和技能，切勿自行操作。
預防措施
為減少E-11錯誤及其他故障的發生，可采取以下預防措施：
定期維護
製定定期維護計劃，包括清潔散熱器、檢查接線和監控變頻器運行狀態。建議每6個月進行一次全麵檢查。
正確安裝
確保變頻器安裝在通風良好、遠離灰塵和潮濕的環境中。遵循LC880係列的安裝指南，避免堆疊設備或阻塞通風口。
實時監控
使用變頻器的監控係統或外部監控設備，跟蹤電壓、電流和溫度等參數。早期發現異常可避免嚴重故障。
人員培訓
對操作和維護人員進行培訓，確保他們熟悉LC880變頻器的正確使用和維護方法，避免因誤操作導致的故障。
案例分析
假設某製造工廠的LC880變頻器顯示E-11錯誤。操作員首先檢查輸入電壓，確認其穩定在380V。隨後，檢查接線發現功率模塊輸出端子有一根電纜鬆動。重新固定電纜並重啟變頻器後，錯誤消失，係統恢複正常運行。這種情況表明，鬆動的接線是導致故障的常見原因，通過簡單檢查即可解決。
在另一場景中，操作員完成所有初步檢查後仍未解決問題。通過查閱手冊，確認E-11可能由功率模塊損壞引起。聯係聯創高科技術支持後，技術人員到場更換了故障模塊，變頻器恢複正常。此案例強調了在複雜故障時尋求專業幫助的重要性。
結論
LC880係列變頻器的E-11功率模塊故障是一個需要及時處理的問題，以避免生產中斷或設備損壞。通過了解故障原因並遵循係統性排查步驟，用戶可以解決許多常見問題。對於複雜故障，建議參考LC880用戶手冊或聯係我們獲取專業支持。通過定期維護、正確安裝和實時監控，用戶可以顯著降低故障發生率，確保變頻器的長期穩定運行。
