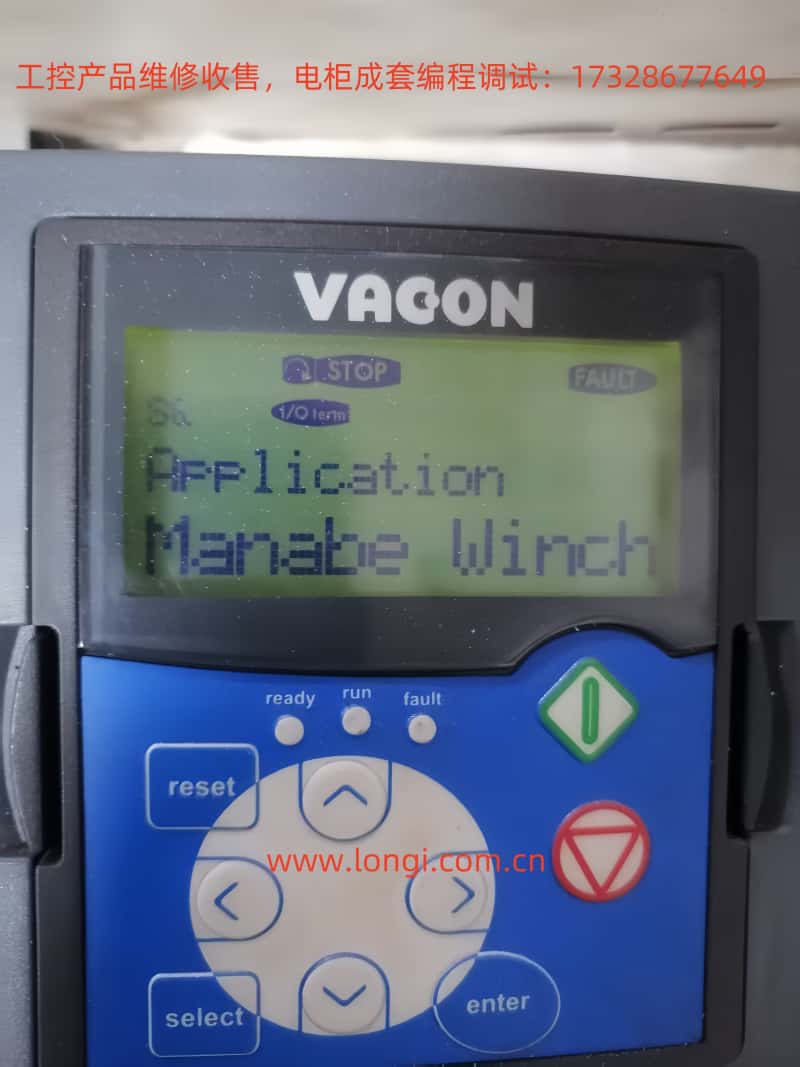

Vacon NXP係列變頻器驅動普通異步電機設置V/F模式簡單控製指南
根據《Vacon NXP編程手冊》（APFIFF08 ADVANCE），要將Vacon NXP變頻器設置為普通異步電機使用，並采用V/F（電壓/頻率）簡單控製模式，需設置關鍵參數和步驟，這些參數主要集中在電機控製模式、基本電機參數和V/F控製設置中，以下是詳細指南：
一、設置電機控製模式為V/F控製
根據手冊第143頁（PAGE143），需設置電機控製模式為V/F控製。
二、設置基本電機參數
為確保V/F控製模式下電機正常運行，需正確設置電機的額定參數，這些參數通常可在電機銘牌上找到，以下參數在手冊第63 - 65頁（PAGE63 - 65）有描述：
P2.1.1 電機額定電壓 (Nominal Voltage, ID110)
P2.1.2 電機額定頻率 (Nominal Frequency, ID111)
P2.1.3 電機額定轉速 (Nominal Speed, ID112)
路徑：控製麵板菜單 M2 -> G2.1
設置值****：根據電機銘牌上的額定轉速（如1470 rpm等）
說明：用於計算電機的極對數和轉差率。
P2.1.4 電機額定電流 (Nominal Current, ID113)
P2.1.5 電機功率因數 (Cos Phi, ID120)
P2.1.11 磁化電流 (Magnetizing Current, ID612) （可選）
路徑：控製麵板菜單 M2 -> G2.1
設置值：根據電機銘牌上的磁化電流（如果提供），或通過ID運行自動識別（見第158頁，PAGE158）。
說明：如果不確定，可以運行“ID No Run”（不旋轉電機）來自動識別磁化電流。
三、設置V/F曲線參數
V/F控製模式需定義電壓與頻率的關係曲線，以確保電機在不同頻率下獲得適當電壓，這些參數在手冊第144頁（PAGE144）有詳細描述：
P2.8.1.1 V/F曲線類型 (V/f Curve, ID108)
P2.8.1.2 弱磁點 (Field Weakening Point, ID602)
路徑：控製麵板菜單 M2 -> G2.8.1
設置值：通常設置為電機額定頻率（如50Hz）
說明：弱磁點定義了電機進入弱磁區域的頻率，通常與額定頻率一致。
P2.8.1.3 弱磁點電壓 (Voltage at Field Weakening Point, ID603)
路徑：控製麵板菜單 M2 -> G2.8.1
設置值：通常設置為100%（即電機額定電壓）
說明：確保在弱磁點時電機獲得額定電壓。
P2.8.1.4 中間頻率 (V/f midpsoint Frequency, ID604) （可選）
P2.8.1.5 中間電壓 (V/f midpsoint Voltage, ID605) （可選）
路徑：控製麵板菜單 M2 -> G2.8.1
設置值：通常設置為中間頻率下電壓的百分比（例如50%）
說明：與中間頻率一起用於定義非線性V/F曲線，普通應用可保持默認值。
四、設置頻率範圍
根據手冊第10頁（PAGE10）和第130頁（PAGE130），需設置輸出頻率的範圍：
P2.1.6 最小頻率 (Minimum Frequency, ID101)
P2.1.7 最大頻率 (Maximum Frequency, ID102)
P2.6.4.1 負頻率限製 (Negative Frequency Limit, ID1286) （可選）
五、設置加減速時間
加減速時間影響電機啟動和停止的平滑性，參數在手冊第90 - 91頁（PAGE90 - 91）中描述：
P2.3.3 加速時間1 (Acceleration Time 1, ID103)
P2.3.4 減速時間1 (Deceleration Time 1, ID104)
路徑：控製麵板菜單 M2 -> G2.3
設置值****：根據應用需求設置（如5秒、10秒等）
說明：定義從最大頻率減速到0 Hz所需的時間。
六、輸入信號設置（啟動/停止和頻率參考）
V/F控製通常需定義啟動/停止信號和頻率參考信號的來源，以下參數在手冊第94 - 97頁（PAGE94 - 97）中描述：
P2.4.1.1 啟動/停止邏輯 (Start/Stop Logic, ID300)
P2.2.2 I/O頻率參考選擇1 (I/O Reference Selection 1, ID117)
路徑：控製麵板菜單 M2 -> G2.2
設置值：0（“Analogue Input 1”，模擬輸入1）或3（“Keypad”，控製麵板）
說明：選擇頻率參考的來源，例如通過外部模擬信號（0 - 10V或4 - 20mA）或控製麵板設定。
P2.4.3.1 模擬輸入1信號選擇 (AI1 Signal Selection, ID377)
路徑：控製麵板菜單 M2 -> G2.4.3
設置值：根據實際接線選擇（如"AI1"表示模擬輸入1）
說明：如果使用外部模擬信號控製頻率，需配置正確的輸入通道。
七、運行識別（可選）
為優化V/F控製性能，建議運行一次電機參數識別，根據手冊第158頁（PAGE158）：
八、檢查和驗證

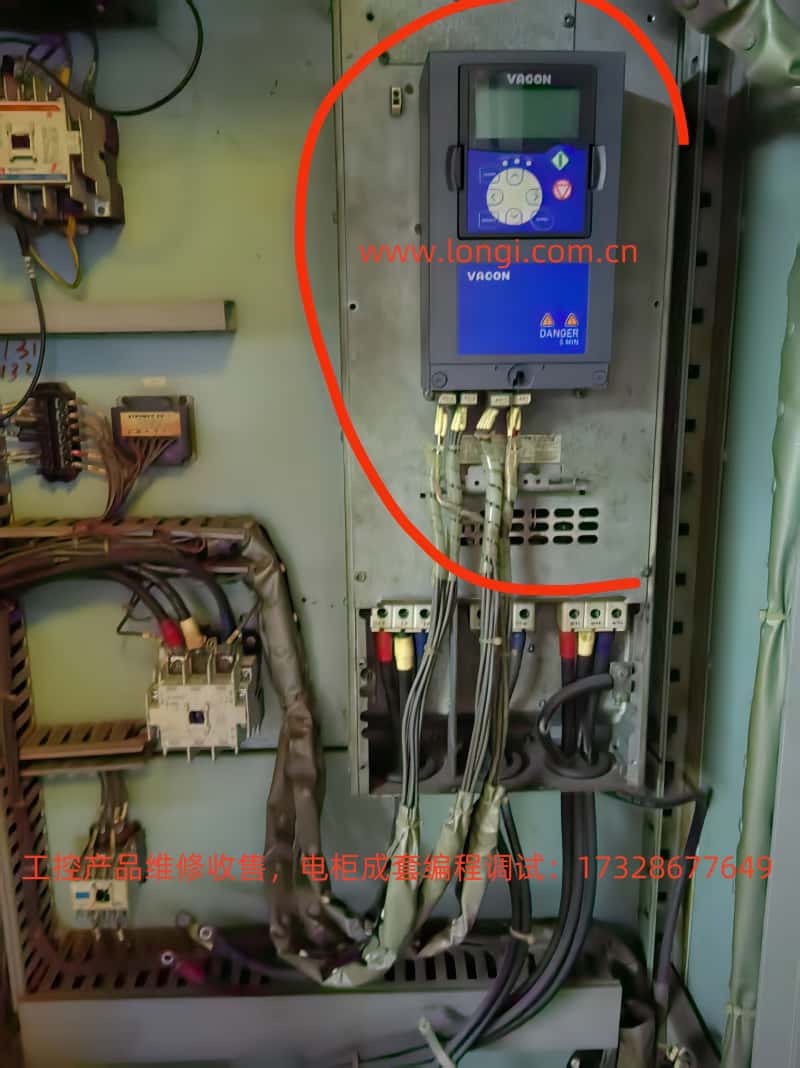

檢查接線：確保電機接線正確，控製信號（如啟動/停止、頻率參考）連接到正確的端子（參考手冊第11頁，PAGE11，控製I/O章節）。
監控值：在控製麵板菜單M1中檢查輸出頻率（V1.1，ID1）、電機電流（V1.23.1，ID1113）等，確保運行正常（參考手冊第16 - 19頁，PAGE16 - 19）。
故障檢查：如果出現故障（如過流F1、欠壓F9等），參考手冊第210 - 221頁（PAGE210 - 221）的故障代碼表進行排查。
九、總結
以下是設置普通異步電機V/F控製模式的最小參數集：
P2.8.1 電機控製模式：0（Frequency Control）
P2.1.1 電機額定電壓：按銘牌設置（如380V）
P2.1.2 電機額定頻率：按銘牌設置（如50Hz）
P2.1.3 電機額定轉速：按銘牌設置（如1470 rpm）
P2.1.4 電機額定電流：按銘牌設置（如10A）
P2.1.5 電機功率因數：按銘牌設置（如0.85）
P2.8.1.1 V/F曲線類型：0（Linear）
P2.8.1.2 弱磁點：額定頻率（如50Hz）
P2.8.1.3 弱磁點電壓：100%（額定電壓）
P2.1.6 最小頻率：0 Hz或應用需求
P2.1.7 最大頻率：50Hz或應用需求
P2.3.3 加速時間1：如5秒
P2.3.4 減速時間1：如5秒
P2.4.1.1 啟動/停止邏輯：0（Start/Stop）
P2.2.2 I/O頻率參考選擇1：0（Analogue Input 1）或3（Keypad）
建議在設置完成後運行一次“ID No Run”識別（P2.8.8.1 = 1），以優化電機參數。如果需要進一步調整（如低速轉矩補償或禁止頻率），可參考手冊第85頁（PAGE85，禁止頻率）或第144頁（PAGE144，U/f設置）。
