SZOR深圳台達變頻器TD9000係列手冊的使用指南

發布時間:2025-07-11 17:32:18 | 瀏覽量：256

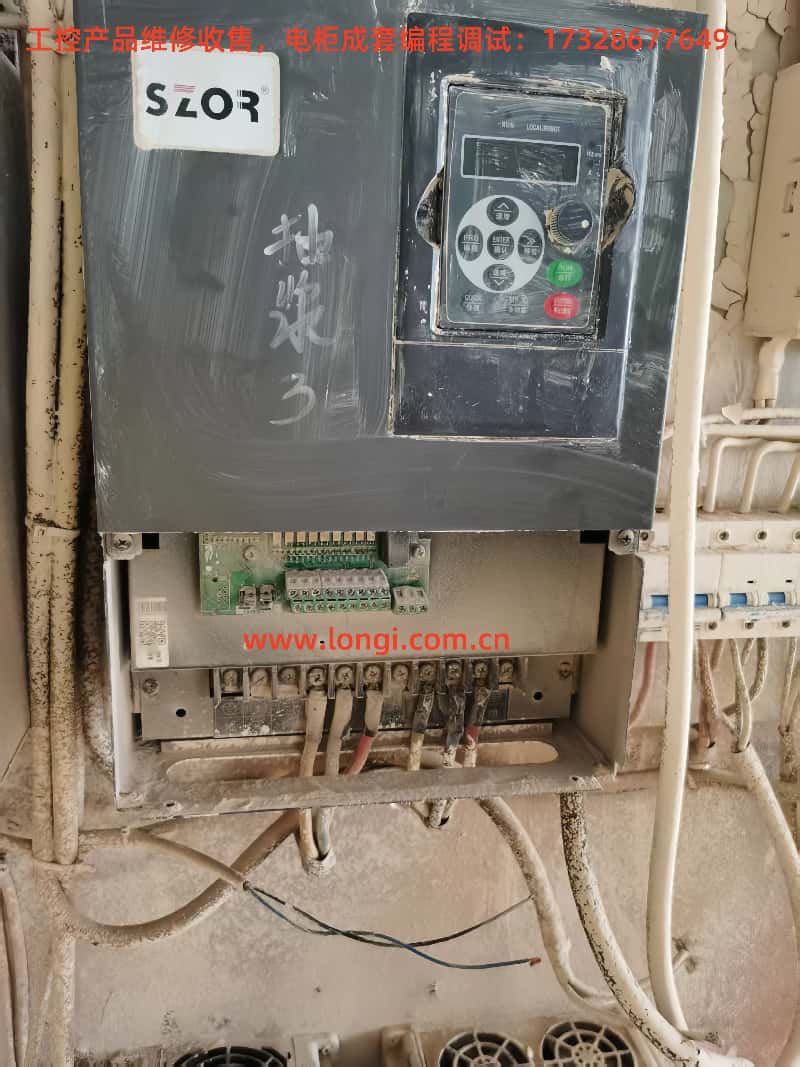

TD9000係列變頻器是SZOR深圳台達公司推出的一款高性能、高穩定性的通用型變頻器，廣泛應用於風機、水泵、輸送、機床等自動化場合。本文將圍繞其操作麵板功能、密碼與訪問控製設置、參數恢複方式、端子接線控製方法以及常見故障代碼進行詳細介紹，以幫助用戶更高效、準確地使用TD9000係列產品。

一、操作麵板功能介紹

TD9000變頻器的操作麵板由LED數碼顯示區和按鍵區組成。主要按鍵功能如下：

RUN（運行鍵）：用於啟動變頻器。
STOP/RESET（停止/複位鍵）：用於停止變頻器運行，同時可用於故障複位。
PROG（程序/菜單鍵）：進入或退出參數設置菜單。
DATA/ENTER（數據確認鍵）：用於確認參數修改或選擇。
▲/▼（上下鍵）：用於參數的翻閱或數值調整。

顯示屏最多可顯示5位數的參數代碼、運行頻率、電流、電壓等運行信息，支持運行狀態動態顯示、故障代碼即時報警。

此外，TD9000支持麵板拷貝功能，可通過操作麵板將參數從一台變頻器複製至另一台，實現快速調試和批量配置。

二、密碼設置與參數訪問限製

為了防止誤操作或非授權人員修改關鍵參數，TD9000提供了多級密碼保護和參數訪問權限管理。

1. 設置密碼

**參數 P00.08（功能碼）**用於密碼設定：

設置為 0000：無密碼限製。
設置任意四位數（如1234）：激活密碼功能，進入參數菜單時需輸入此密碼。

2. 消除密碼

若忘記密碼，可通過斷電重啟並按住特定組合鍵（如PROG + STOP）恢複初始狀態，或進入廠家維護菜單清除密碼（建議由技術人員執行）。

3. 參數訪問限製

P00.07：參數分組設定，可限製用戶僅訪問基礎參數組（Group 00~Group 04），而無法修改高級控製參數。
通過設置 P00.12 = 1，可激活“用戶訪問模式”，從而限製終端用戶對重要參數的更改權限。

三、恢複參數出廠值

當參數設置錯誤或需重新初始化時，可通過以下方法恢複出廠值：

設置 參數 P00.13 = 1，即可恢複所有出廠設置。執行後變頻器將自動重啟，所有參數恢複為出廠默認值，需謹慎操作。

四、端子正反轉控製與外部電位器調速

TD9000變頻器支持多種控製方式，其中包括通過外部端子實現正反轉控製以及電位器（模擬電壓）調速。以下是具體接線及參數設置方法。

1. 正反轉控製接線與參數

端子配置：

S1：正轉啟動（默認）
S2：反轉啟動（需自定義）
COM：公共端

參數設置：

F00.06 = 2（多段速或端子控製模式）
F10.00 = 1（S1功能設為正轉運行）
F10.01 = 2（S2功能設為反轉運行）

接線時，將外部開關分別接至 S1 和 S2，通過閉合對應端子實現正轉或反轉控製。

2. 外部電位器調速接線與參數

接線方式：

10V：電位器電源正
AI1：模擬輸入端（接中間抽頭）
GND：電位器電源負

參數設置：

F00.05 = 1（頻率給定源設為模擬量AI1）
可通過 F11.00 ~ F11.02 調整 AI1 的輸入範圍與頻率映射。

通過調節電位器，可連續調節變頻器輸出頻率，實現無級變速。

五、TD9000常見故障代碼解析與處理方法

TD9000變頻器具備豐富的故障檢測能力，出現故障時將以“ErrXX”形式顯示在麵板上。以下列舉部分常見故障代碼及其含義與處理建議：

故障代碼	含義	可能原因	處理方法
Err01	過電流故障	短路、加減速時間過短、電機堵轉等	檢查電機與電纜、適當延長加減速時間
Err02	過電壓故障	電網電壓波動大、再生製動無效	增加製動電阻或調整電壓上限
Err04	過載保護	負載過重、頻繁啟停	降低負載、更改運行邏輯
Err05	過熱保護	散熱風扇故障、環境溫度高	清理散熱器、更換風扇
Err08	通訊故障	上位機通信異常、通訊線接觸不良	檢查通訊參數、通訊線路
Err09	輸入缺相	電源三相電壓不平衡、接線錯誤	檢查電源接線、電壓是否對稱
Err10	輸出缺相	電機引線斷開、接觸不良	檢查輸出端口與電機連接狀態

麵板複位方法：按下 STOP/RESET 鍵或重新上電即可清除大部分瞬時故障。

如遇反複故障，應結合運行數據與波形分析，進一步判斷驅動器內部模塊是否損壞，必要時聯係專業技術人員維修。

六、總結與使用建議

TD9000係列變頻器具備靈活的控製模式、強大的參數配置能力以及多層安全保護機製。通過本手冊指南，用戶可快速掌握基本操作流程與故障應對策略，提升變頻器運行效率與係統穩定性。

建議用戶定期備份變頻器參數，合理配置密碼與權限，同時保持設備散熱通暢，並在首次使用前全麵閱讀產品說明書中的接線警告與安全信息，以保障人身與設備安全。
