引言

速驅變頻器（SQ1000係列）是由速驅公司生產的一款堅固且用途廣泛的工業設備，專為各種機械應用提供高扭矩、精確性以及寬範圍的速度調節。其先進的控製技術以及對惡劣環境條件的適應性（如電力網格波動、極端溫度、濕度和灰塵）使其在工業環境中廣受歡迎。然而，作為複雜設備，速驅變頻器可能會遇到運行問題，其中之一就是E-15故障代碼。根據《速驅SQ1000係列變頻器詳細說明書》，E-15代碼表示“運行中欠壓”。本文將基於用戶提供的圖片和手冊參考，深入探討該故障代碼的含義、潛在原因以及全麵的故障排查和預防指南。

E-15故障代碼是什麽？

定義和重要性

速驅變頻器上的E-15故障代碼表明，設備在運行過程中檢測到輸入電壓低於可接受的閾值。這種欠壓情況會觸發保護機製，停止運行，以防止對變頻器或連接的電機造成潛在損壞。手冊（第66頁）在故障代碼表中列出了E-15，明確將其與“運行中欠壓”相關聯。欠壓保護閾值通常由參數F8.02控製，該參數定義了變頻器將跳閘的電壓下限。例如，如果F8.02設置為160V，輸入電壓在運行期間低於此值，變頻器將顯示E-15並停止。

該故障的重要性在於，它不僅中斷了變頻器的功能，還可能預示整個係統存在潛在問題。忽視或反複遇到此故障而不解決可能導致設備壽命縮短、電機不穩定或生產停工。

從圖片中獲得的見解

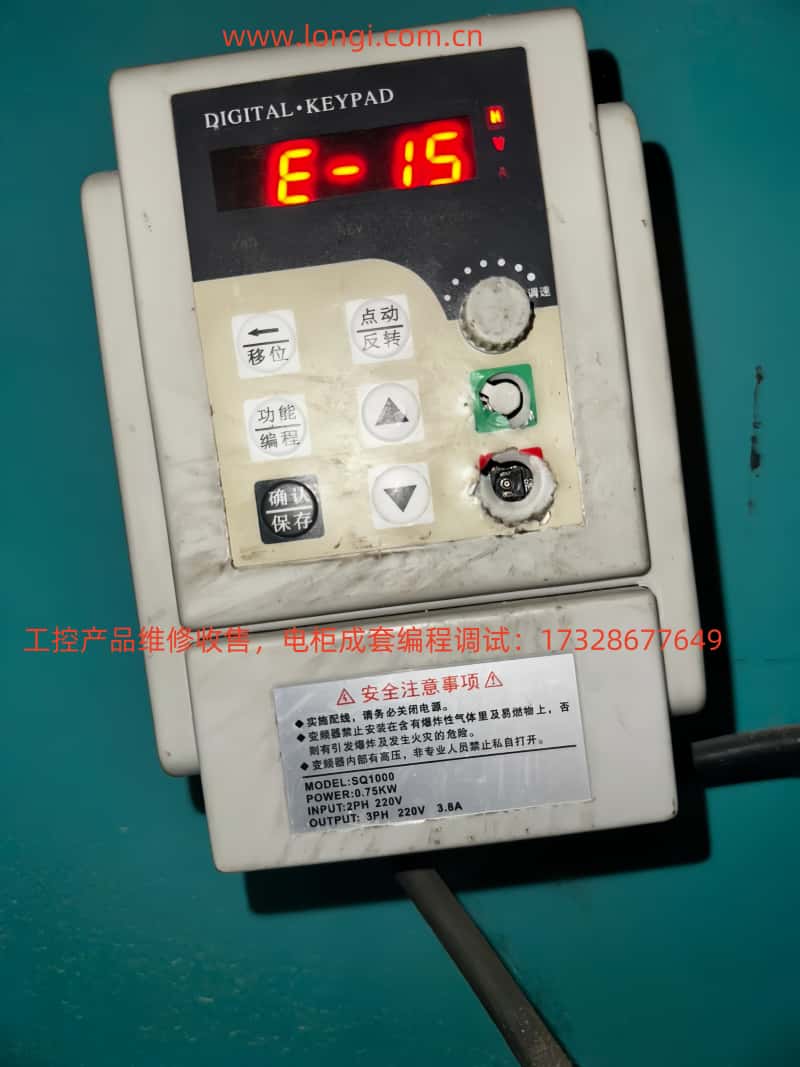

圖片顯示了一台功率為0.75千瓦的速驅變頻器，配置為單相220V輸入和三相220V輸出，額定電流為3.8A。操作麵板上的五位LED屏幕顯示“E-15”，並伴有閃爍的紅色顯示，表明處於活動故障狀態。“V”指示燈亮起，提示故障與電壓有關。麵板包括“Shift”（移位）、“Function/Program”（功能/程序）、“Confirm”（確認）、“Up/Down”（上/下）和“Stop/Reset”（停止/複位）等控製按鈕，這些對故障排查和參數調整至關重要。變頻器表麵顯示出灰塵和磨損跡象，暗示其在惡劣的工業環境中運行，這可能促成故障的發生。

E-15故障的潛在原因

E-15故障可能源於外部電源問題或變頻器內部故障。根據手冊和實踐考慮，以下是主要原因：

1. 不穩定的輸入電源
   手冊（第7頁）規定，速驅變頻器的工作輸入電壓範圍為單相220V±20%（176V–264V）或三相380V±15%（323V–437V）。在高峰負載期間，工業環境中常見的電壓波動超出這些範圍可能觸發E-15故障。

2. 電源線路問題
   過長的線路或過細的線規可能導致顯著的電壓降。手冊（第11頁，第3章：安裝與布線）強調可靠電源連接的重要性，建議電壓損失保持在5%以下。

3. 電源供應容量不足
   如果變壓器或電源無法承受變頻器與其他設備組合的負載，電壓可能下垂，導致欠壓情況。

4. 變頻器內部故障
   變頻器電源檢測電路或驅動板出現故障可能錯誤檢測到低電壓。手冊（第67頁）指出，盡管電壓正常但故障持續顯示可能表明驅動板或輸出模塊問題。

5. 外部電磁幹擾
   雖然速驅變頻器具有良好的電磁兼容性（第3頁），但附近設備（如大型電機啟動）產生的強烈幹擾可能擾亂電壓檢測，導致錯誤觸發故障。

排查E-15故障

解決E-15故障需要係統性方法來識別並解決根本原因。以下是逐步指南：

步驟1：驗證輸入電源

• 操作：使用萬用表測量變頻器輸入端子（R、S、T）的電壓。

• 預期範圍：對於圖片中顯示的0.75千瓦單相型號，電壓應在176V至264V之間。

• 解決方案：如果電壓低於176V，請聯係當地電力公司解決電網不穩定性，或在變頻器上遊安裝電壓穩定器（例如UPS）。

步驟2：檢查電源線路和連接

• 操作：檢查電源電纜長度、線規和端子連接是否適當且牢固。

• 指南：確保線路上的電壓降低於電源電壓的5%。

• 解決方案：更換過細或過長的電纜為適當額定電纜，並擰緊輸入端子的鬆動連接。

步驟3：評估電源供應容量

• 操作：評估變壓器或電源容量相對於總負載。

• 解決方案：如果容量不足，升級變壓器或減少同一電路上的並發負載。

步驟4：審查參數設置

• 操作：通過操作麵板訪問參數F8.02（手冊第62頁）：

1. 按“Function”進入主菜單。

2. 使用“Up/Down”鍵導航至F8組。

3. 按“Confirm”選擇F8.02並檢查欠壓閾值（默認可能為160V）。

• 解決方案：如果閾值對本地電網設置過高（例如高於典型電壓水平），降低至安全值如150V，確保在調整期間變頻器已停止。

步驟5：檢查變頻器硬件

• 操作：如果電源和參數正常，檢查內部組件：

• 斷開電源並等待五分鍾（按第5頁安全指南）後打開變頻器，檢查輸入端子連接。

• 使用專業工具（如示波器）測試驅動板和電源檢測電路（第67頁建議）。

• 解決方案：擰緊鬆動連接或更換故障組件（例如驅動板），並尋求製造商協助。

步驟6：減輕外部幹擾

• 操作：評估環境中是否存在電磁幹擾源（例如大型電機）。

• 解決方案：在輸入端安裝EMI濾波器，或將變頻器移至遠離幹擾源的位置。確保適當接地（手冊第15頁）。

步驟7：重置和測試

• 操作：按麵板上的“Stop/Reset”（第24頁）清除故障，然後重新啟動變頻器。

• 解決方案：如果E-15持續存在，重複上述步驟或尋求專業服務，因為持續故障可能表明更深層次的硬件問題。

預防措施

為減少未來E-15故障，考慮以下預防步驟：

• 定期電壓監測：使用電壓表在高峰運行期間檢查輸入電壓，確保在176V–264V範圍內穩定。

• 優化布線：遵循手冊布線建議（第3章），使用適當尺寸的電纜並盡量縮短線路長度。

• 保護設備：安裝電壓穩定器或UPS以緩衝電網波動。

• 定期維護：定期清潔變頻器以去除灰塵（第3頁）並檢查連接磨損，增強可靠性。

• 參數調整：根據本地電網條件調整F8.02，以避免過度敏感的跳閘，平衡安全性和功能性。

結論

速驅變頻器上的E-15故障代碼，表示運行期間的欠壓，是一個需要及時關注的嚴重警報，以維持運行效率和設備壽命。通過了解其原因——從電源不穩定性到內部故障——並遵循結構化的故障排查過程，用戶可以有效解決該問題。提供的圖片和手冊作為寶貴參考，確認了故障性質並指導精確幹預。實施預防措施進一步確保變頻器的穩健性能，減少停機時間並提升工業應用的生產力。憑借這種綜合方法，用戶可以自信地管理和緩解E-15故障，充分發揮速驅變頻器的先進能力。
