康元變頻器CDE300係列ERR10故障解析與解決方案
引言

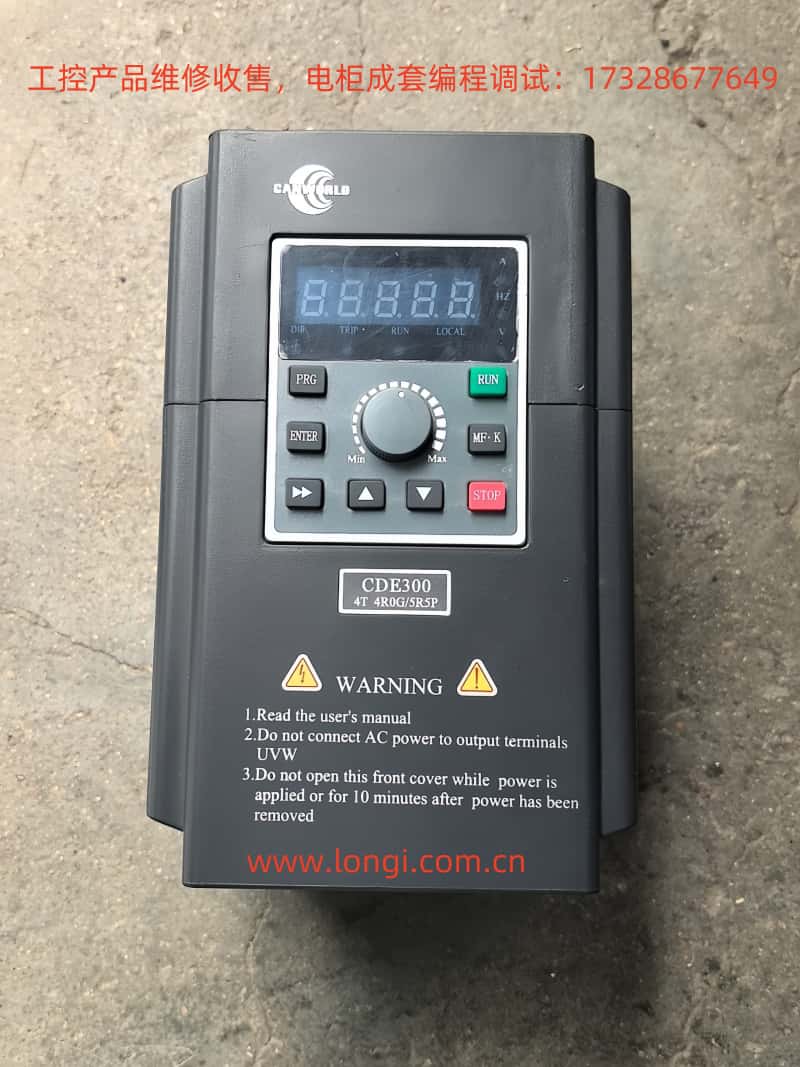

康元CDE300係列變頻器是一款專為三相電機控製設計的高性能變頻器，廣泛應用於工業自動化領域。其主要功能包括調節電機轉速、提高能效以及確保設備平穩運行。然而，在實際使用中，變頻器可能會因各種原因出現故障，其中ERR10故障——模塊過熱——是一種常見的報警信號，需要用戶及時處理以避免設備損壞或停機。

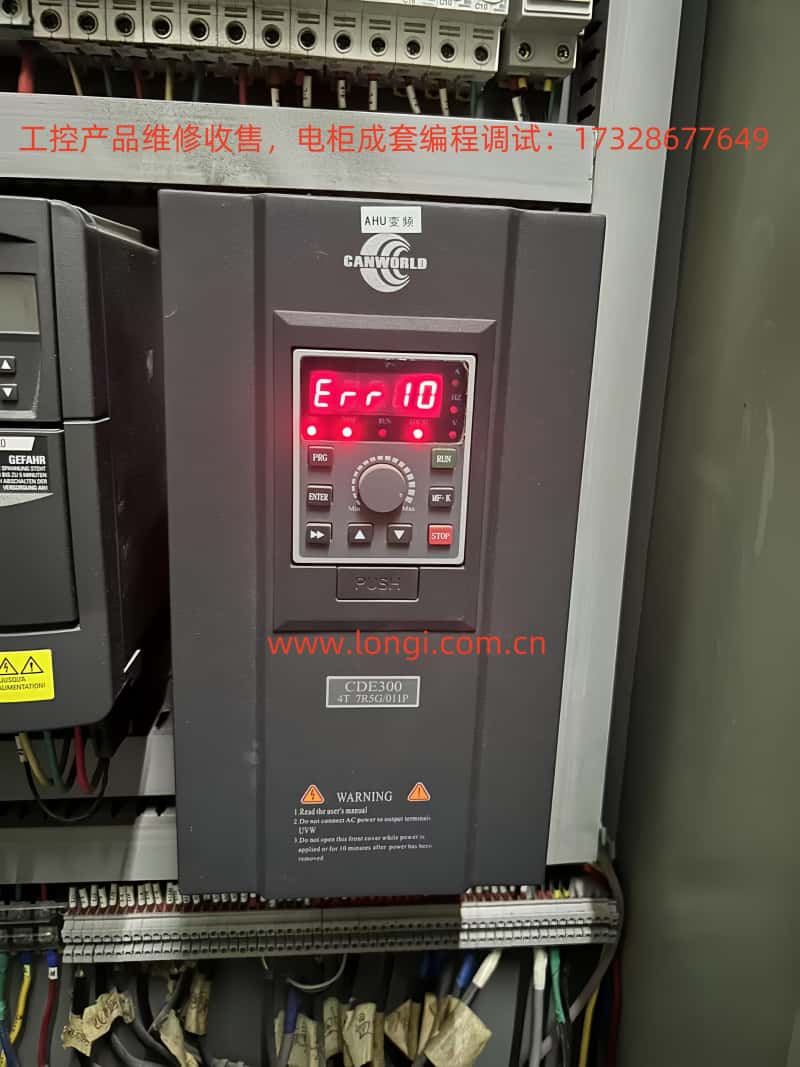

本文基於《CDE300康元三相使用手冊V1.10.pdf》以及提供的故障截圖，深入探討ERR10故障的含義、潛在原因、排查步驟及預防措施。通過清晰的結構和邏輯分析，本文旨在為用戶提供實用的指導，幫助快速解決模塊過熱問題並確保設備長期穩定運行。
ERR10故障的含義
ERR10故障在康元CDE300係列變頻器中明確表示“模塊過熱”。變頻器的功率模塊，通常由絕緣柵雙極晶體管（IGBT）等核心組件構成，負責將輸入電源轉換為適合電機運行的輸出電壓和頻率。在運行過程中，這些組件會因電能損耗而產生大量熱量。為保護設備，變頻器內置溫度傳感器實時監控功率模塊的溫度。當溫度超過安全閾值時，係統會觸發ERR10故障報警，並可能自動停機以防止進一步的熱損傷。
模塊過熱的後果不容忽視。持續高溫可能導致IGBT老化、性能下降，甚至引發功率模塊的永久性損壞。因此，準確理解ERR10故障並采取有效措施至關重要。
ERR10故障的可能原因
模塊過熱通常由多種因素共同作用引起。結合CDE300係列變頻器的設計特點、使用手冊內容以及工業應用中的常見問題，以下是可能導致ERR10故障的主要原因：
環境溫度過高
根據使用手冊第3章“安裝現場”（PAGE22）的描述，CDE300係列變頻器的運行環境溫度通常應控製在-10°C至40°C之間。如果安裝環境溫度超出此範圍，變頻器的散熱係統可能無法有效降低模塊溫度，從而觸發ERR10故障。
通風不良
變頻器需要充足的空氣流通來散熱。手冊中提到安裝時需確保周圍有足夠的空間（PAGE13，第2.5.1節“產品安裝尺寸圖”），若安裝位置過於狹窄或靠近其他熱源，可能導致熱量積聚，影響散熱效果。
冷卻係統故障或阻塞
CDE300係列變頻器依賴內置風扇和散熱片進行熱管理。如果風扇停止運行、轉速不足，或散熱片被灰塵、油汙堵塞，散熱效率會顯著下降。這種情況在工業環境中尤為常見，因空氣中可能含有大量顆粒物。
負載過重
當變頻器驅動的負載超過其額定容量時，功率模塊會承受更高的電流和熱負荷。手冊第2.3節“CDE300係列變換器型號”（PAGE9）列出了各型號的額定功率，例如CDE300-4T7R5G/011P。若實際負載超出規格，可能導致模塊過熱。
配線問題
不正確的電氣安裝（如接線鬆動或接觸不良）可能增加電阻，產生額外熱量。第3.2節“電氣安裝”（PAGE25）和PAGE30的“配電室主要內容”強調了正確接線和接地的重要性。配線錯誤可能間接引發ERR10故障。
高開關頻率
IGBT的開關頻率越高，產生的熱量越多。如果變頻器的參數設置中開關頻率過高，可能加劇模塊的熱負荷，導致過熱。
硬件故障
若上述外部因素均正常，則可能是功率模塊或溫度傳感器本身出現故障，例如IGBT損壞或傳感器誤報高溫。
ERR10故障的排查與解決方案
為解決ERR10故障並恢複變頻器的正常運行，用戶可按照以下步驟逐一排查問題：
1. 關閉電源並冷卻設備
發現ERR10故障後，立即關閉變頻器電源，讓設備自然冷卻。手冊第1.1節“安全標識”（PAGE4）建議斷電後等待至少10分鍾，以確保內部組件冷卻並避免安全風險。
2. 檢查環境溫度
使用溫度計測量變頻器周圍的溫度，確保其在-10°C至40°C範圍內。若溫度過高，可通過增加通風設備（如風扇或空調）或調整安裝位置來改善環境條件。
3. 評估通風與安裝情況
對照手冊第2.5節“產品類型圖、安裝孔位尺寸”（PAGE11-13），檢查變頻器周圍是否有足夠的空間（例如前後左右的間距）。移除任何可能阻擋氣流的物體，並確保遠離其他熱源。
4. 清潔冷卻係統
檢查風扇是否正常運轉，清理風扇葉片和散熱片上的灰塵或異物。使用壓縮空氣或軟刷進行清潔，確保風道暢通。若風扇故障，可測試其電氣連接並考慮更換。
5. 驗證負載匹配
核對負載參數與變頻器額定容量是否匹配（見PAGE9）。若負載過大，可降低運行負載或升級至更高功率型號。同時檢查電機是否存在異常（如短路或機械卡阻），這些問題可能導致電流過高。
6. 檢查電氣連接
按照第3.2節“電氣安裝”（PAGE25）的要求，檢查主回路（R、S、T、U、V、W）和接地線（P、P+、P-）的連接是否牢固，無鬆動或老化現象。確保輸入電壓在規定範圍內，避免過流。
7. 調整開關頻率
通過鍵盤操作（第4章，PAGE37）進入參數設置界麵，檢查並降低開關頻率（若應用允許）。這可減少IGBT的熱產生量，但需注意不要影響電機性能。
8. 監控運行並測試
完成上述調整後，重新啟動變頻器並觀察運行狀態。若設備提供溫度顯示功能，可實時監控模塊溫度。若ERR10故障仍未消除，可能是硬件問題，建議聯係康元技術支持進行進一步檢修。
預防ERR10故障的措施
為避免ERR10故障再次發生，用戶可采取以下預防性措施：
定期維護
每隔3-6個月對變頻器進行一次全麵檢查，清理風扇和散熱片，確保冷卻係統正常運行。工業環境中可縮短維護周期。
優化安裝環境
選擇通風良好、遠離熱源的安裝位置，避免陽光直射或高溫區域，確保符合手冊第3.1節的要求。
合理負載管理
實時監控負載情況，避免長期超載運行。可利用變頻器的內置診斷功能或外部設備跟蹤電流和溫度。
參數優化
根據實際應用需求調整運行參數，例如開關頻率和加減速時間，以減少不必要的熱量產生。
人員培訓
對操作人員進行培訓，確保熟悉手冊中的安全和安裝規範，掌握基本的故障排查技能。
增強冷卻措施
在高溫環境下，可加裝外部風扇或空調，進一步提升散熱能力。
總結
康元CDE300係列變頻器的ERR10故障（模塊過熱）是一種重要的保護性報警，可能由環境溫度過高、通風不良、冷卻係統故障、負載過重、配線問題或硬件故障引發。通過係統化的排查——從檢查環境到調整參數，再到清潔維護——用戶通常能夠快速定位問題並恢複設備運行。同時，通過定期維護和優化操作環境，可以有效降低ERR10故障的發生概率。
CDE300係列變頻器以其可靠性著稱，但其性能依賴於正確的安裝與維護。遵循使用手冊的指導，結合本文提供的解決方案和預防建議，用戶不僅能解決當前的模塊過熱問題，還能提升設備的整體壽命和效率，確保工業應用的穩定性和安全性。對於疑難問題，建議及時聯係康元官方技術支持以獲取專業幫助。
