SEW伺服MOVIMOT MM D係列“ERROR 07”故障分析與解決方案

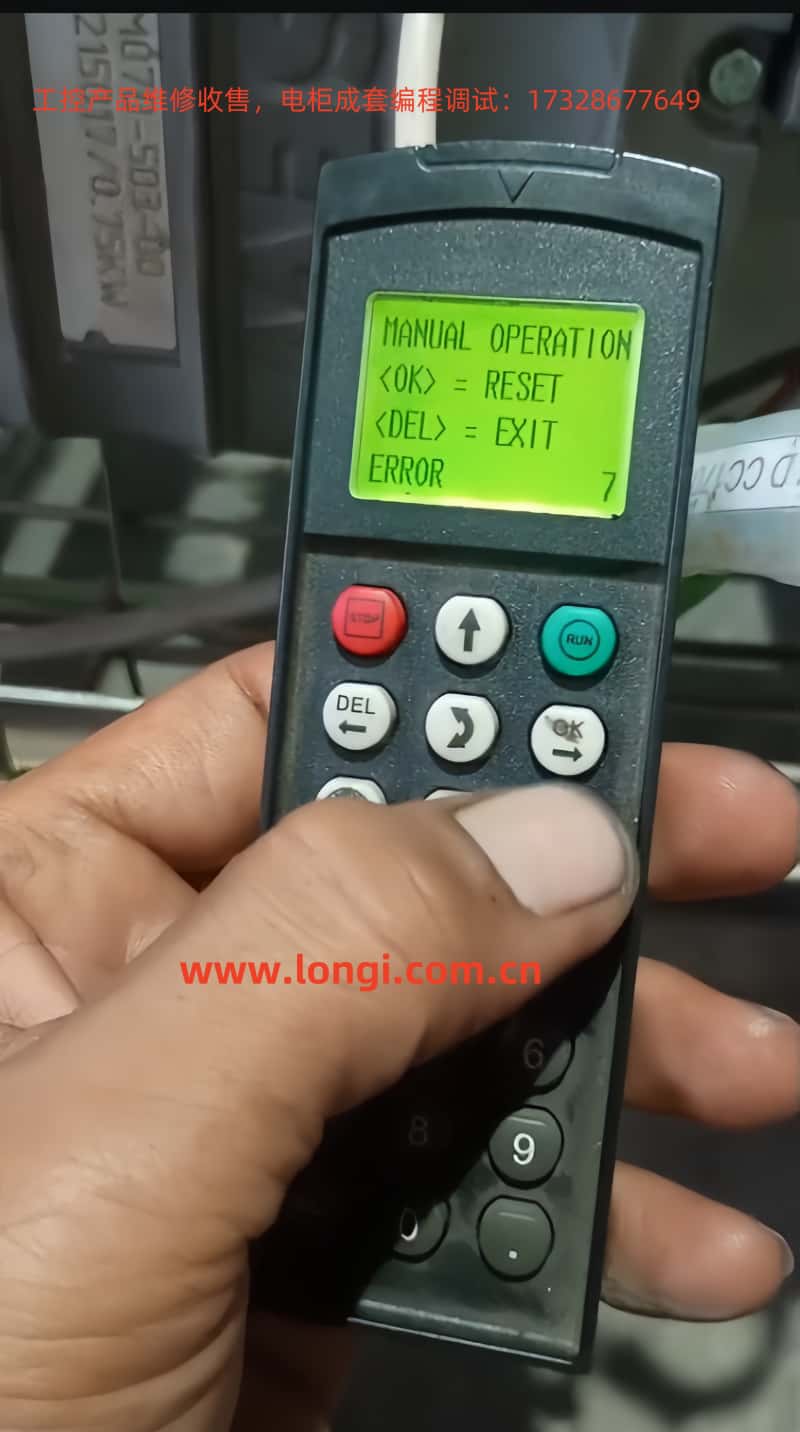

一、ERROR 07故障代碼含義

在SEW-EURODRIVE的MOVIMOT MM D係列伺服驅動器中，出現“ERROR 07”提示時，表示“DC link voltage too high”（直流母線電壓過高）。該故障通常出現在驅動器的直流母線電壓超出了其額定範圍時。根據手冊中的詳細說明，ERROR 07的出現可能由多種原因引起，包括加速時間過短、製動電阻或製動線圈的連接不良、內部電阻不符合要求、製動電阻過載以及輸入電壓超出規定範圍等問題。

1. 加速時間過短（Ramp time too short）

如果驅動器的加速時間設置過短，可能會導致驅動器的直流母線電壓過快上升，從而引發過高的電壓，觸發ERROR 07故障。加速時間的設置是控製驅動器在啟動過程中電壓變化速度的關鍵參數。如果加速過快，電流和電壓變化速率過高，就會引發這一故障。

2. 製動電阻或製動線圈連接不良（Faulty connection between brake coil/braking resistor）

驅動器中的製動電阻和製動線圈在製動過程中的作用非常關鍵，它們通過將多餘的能量轉化為熱量來有效地管理直流母線電壓。當製動電阻或製動線圈的連接出現問題時（例如連接鬆動或斷開），製動能量不能被有效地吸收，導致直流母線電壓過高，最終觸發ERROR 07。

3. 內部電阻不符合要求（Incorrect internal resistance of brake coil/braking resistor）

製動電阻和製動線圈的內部電阻對驅動器的製動效果有著直接影響。如果這些組件的電阻值偏離了設計規範，製動能力就會下降，可能導致直流母線電壓無法被有效控製，最終引發故障。檢查並確保這些電阻符合規格要求是解決問題的關鍵。

4. 製動電阻過載（Thermal overload of the braking resistor）

製動電阻的尺寸選擇不當或過載使用也會導致直流母線電壓過高。製動電阻需要能夠承受足夠的熱量以維持穩定的製動效果。如果製動電阻的功率容量不匹配負載，或者製動電阻被過度使用，就可能引起過熱，導致電壓過高並觸發ERROR 07故障。

5. 輸入電壓無效（Invalid voltage range of supply input voltage）

驅動器的電源輸入電壓必須在規定的範圍內工作。如果輸入電壓超出這個範圍，特別是高於驅動器允許的電壓上限，可能導致直流母線電壓過高。此時，驅動器會觸發ERROR 07故障代碼，以保護自身免受損壞。

二、解決方案

針對ERROR 07故障的不同原因，以下是詳細的解決步驟和方案：

1. 延長加速時間

如果加速時間過短，您可以通過調整驅動器的加速時間參數來延長加速過程。具體來說，延長加速時間能夠降低電壓上升速率，避免過快的電流和電壓變化引發故障。根據應用需求，可以適當調整該參數，使驅動器的電壓上升保持在安全範圍內。

操作步驟：

• 進入驅動器的設置菜單。

• 查找加速時間參數（通常為Ramp Time）。

• 根據實際需要延長加速時間，確保電壓變化不超過允許範圍。

• 保存設置並重新啟動驅動器，觀察故障是否消除。

2. 檢查製動電阻和製動線圈的連接

製動電阻和製動線圈的連接必須牢固可靠。如果連接不良，電能無法被有效吸收，可能導致電壓過高。因此，首先需要檢查所有連接點，確保沒有鬆動或斷開。如果發現問題，及時修複或更換相關部件。

操作步驟：

• 關閉驅動器電源並斷開電路。

• 檢查製動電阻和製動線圈的連接點，確認無鬆動或斷開。

• 如果需要，重新連接製動電阻和線圈，確保連接穩定。

• 打開電源，測試驅動器是否恢複正常。

3. 檢查並調整製動電阻的內部電阻

製動電阻的內部電阻必須與驅動器的設計要求相匹配。如果電阻值不符合要求，可能會導致製動能力不足，無法有效控製直流母線電壓。使用萬用表檢查製動電阻和線圈的電阻值，並確保其符合驅動器手冊中的技術要求。

操作步驟：

• 使用萬用表測量製動電阻的電阻值。

• 查閱驅動器手冊中的技術數據部分，確認電阻值是否符合要求。

• 如果不符合規格，更換合適的電阻。

4. 選擇適當的製動電阻

如果製動電阻尺寸選擇不當或過載，可以導致電壓過高。根據驅動器的負載要求，選擇適當功率的製動電阻。確保其功率容量和製動力矩能夠滿足負載要求，避免過載和過熱。

操作步驟：

• 根據負載功率選擇適合的製動電阻型號和規格。

• 安裝合適尺寸的製動電阻，並確保其正常工作。

• 測試驅動器運行狀態，確認故障已解決。

5. 檢查電源輸入電壓

最後，如果以上措施未能解決問題，您需要檢查輸入電壓。確保電源輸入電壓在驅動器允許的範圍內。根據驅動器的規格，確保電源電壓在380V至500V（AC）之間。如果電壓超出範圍，需要調整電源設備或更換適當的電源。

操作步驟：

• 使用萬用表測量輸入電壓，確認電壓是否在額定範圍內。

• 如果輸入電壓過高，檢查電源設備，確保電壓穩定並符合要求。

三、預防ERROR 07故障的措施

為了避免ERROR 07故障的發生，可以采取以下預防措施：

1. 定期檢查和維護製動單元

定期檢查製動電阻和製動線圈的連接狀況，確保其保持良好狀態，避免因連接不良或電阻不符合規格而引發故障。

2. 優化散熱條件

確保驅動器安裝在通風良好的環境中，避免溫度過高導致過熱問題。定期清理散熱器，確保其保持最佳散熱效果。

3. 合理配置負載

根據驅動器的額定能力，合理配置負載，避免過載運行。同時，確保負載類型與驅動器的設計匹配，避免過度的啟動扭矩。

4. 監控電源電壓

監控電源電壓，確保其在允許範圍內。如果使用多個驅動器，確保電源供應設備能夠提供穩定且符合規格的電壓。

四、結語

SEW MOVIMOT MM D係列伺服驅動器是現代自動化係統中不可或缺的關鍵組件。ERROR 07故障雖然常見，但通過合理的檢查和調整，通常可以順利解決。通過本文的分析和解決方案，您可以根據故障原因進行診斷並采取相應的解決措施。定期的維護、合理的配置以及精確的電壓管理，將大大提高驅動器的穩定性和可靠性，確保設備長期平穩運行。
