鬆下VF0變頻器SC1故障報警詳解與處理方法

在工業自動化應用中，變頻器作為電機調速與節能控製的核心部件，其穩定運行直接影響整個係統的生產效率與可靠性。本文以鬆下VF0係列變頻器為例，深入分析常見故障代碼“SC1”的含義、成因及處理策略，並結合實物案例提出維修建議。

一、SC1報警的含義

根據鬆下《VF0C係列變頻器使用手冊》中的報警說明，SC1代表“加速時的大電流或散熱片異常過熱”引起的係統保護動作。其目的是防止變頻器在電機加速過程中因電流過大或內部散熱不良而損壞功率器件（如IGBT模塊）。

具體說明如下：

• SC1：加速時，瞬間電流超出設定範圍或內部散熱片溫度異常升高；

• 主要保護對象：IGBT功率模塊、母線電容及散熱風扇係統；

• 報警觸發時刻：電機啟動、加速過程中（頻率快速上升階段）。

二、SC1故障的常見原因

SC1故障可能涉及硬件電路、負載狀態、環境條件及參數設置等多個因素，常見原因可歸納為以下幾類：

1. 輸出側短路或接地故障

如果電機側電纜損傷，或輸出接線錯誤（如U、V、W短接或接地），在加速時會瞬間產生異常大電流，引發保護動作。

2. 負載過重或啟動慣量過大

當電機所拖動的負載過重（如皮帶卡滯、軸承咬死等），或者工況需要頻繁高速起動，均會導致啟動電流超過額定值，引發SC1。

3. 散熱係統異常

內部散熱片溫度升高的原因包括冷卻風扇失效、散熱片積塵嚴重、櫃體通風不良等。這類問題會使IGBT溫升迅速上升。

4. 參數設置不合理

若加速時間設定過短（例如0.1~1秒），在短時間內要求電機從0轉速快速升頻，變頻器輸出電流可能超過其額定能力，從而觸發SC1。

5. 輸入電源電壓異常

輸入電壓過低時，為維持輸出功率，變頻器需輸出更大電流，這種情況在加速階段更容易觸發保護。

三、處理方法與排查步驟

以下是針對SC1報警的實用排查與處理步驟：

第一步：檢查輸出接線與電機負載

• 使用萬用表測量U、V、W三相是否存在短路或對地漏電；

• 檢查電纜是否破損，電機是否卡死或卡滯；

• 確認接線端子牢固，無鬆動打火痕跡。

第二步：檢測散熱風扇與散熱通道

• 打開變頻器上蓋，觀察風扇是否轉動；

• 若風扇不動，優先更換或臨時外接測試；

• 使用壓縮空氣清理散熱片灰塵；

• 檢查控製櫃是否處於高溫或密閉環境中，是否有通風口。

第三步：優化變頻器參數設置

進入參數設定模式（MODE → SET），適當調整以下參數：

注意：修改參數前建議記錄原始值，避免誤調。

第四步：測量輸入電壓

• 使用萬用表測量輸入端三相電壓，確認在額定範圍內（200~230V）；

• 電壓若偏低，可建議檢查供電線徑、進線接觸情況，必要時更換供電電源。

第五步：觀察負載運行模式

• 如果負載為高慣性負載（如離心風機、壓縮機），建議采用S曲線加速模式；

• 加設外部軟啟動或緩衝裝置減小啟動衝擊；

• 對於頻繁啟停場合，可考慮降低起動頻率或延長運行周期。

四、實物案例分析

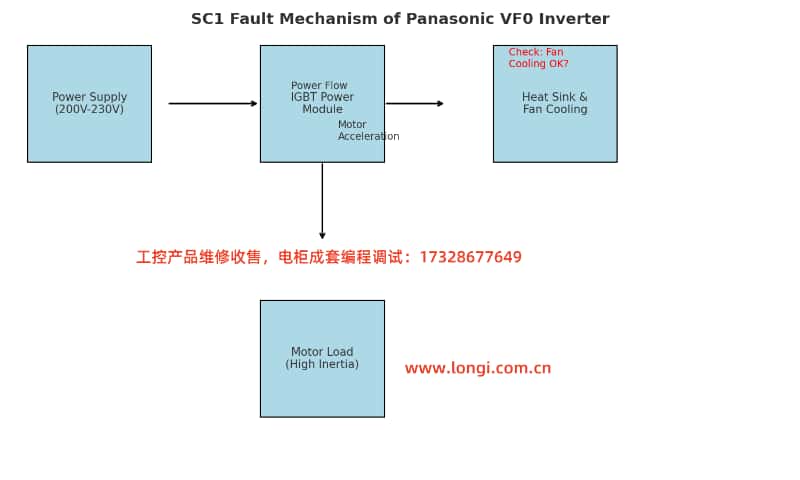

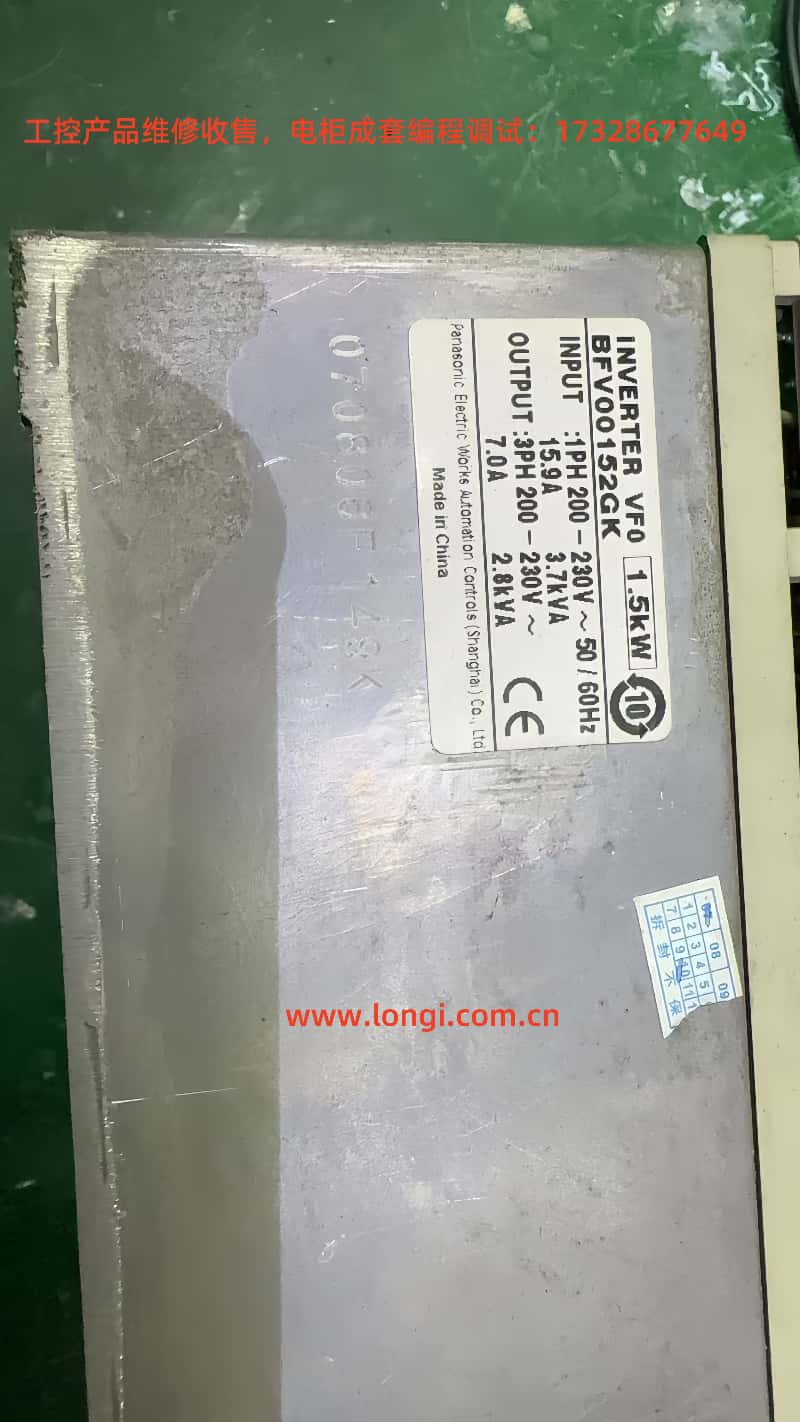

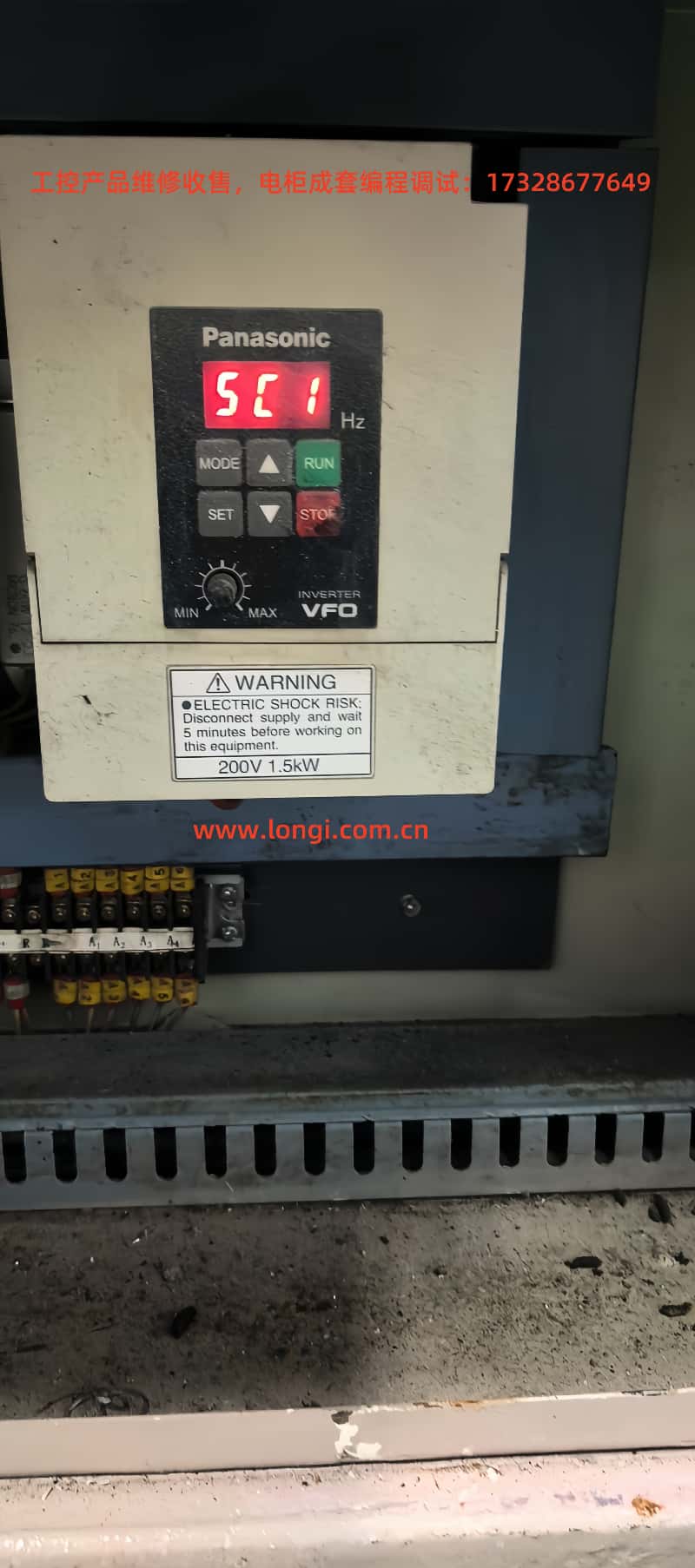

本次案例中，現場一台型號為BFV00152GK的鬆下VF0變頻器（功率1.5kW），在運行時頻繁出現“SC1”報警。經現場檢查，發現如下問題：

1. 散熱風扇失靈，內部溫升異常；

2. 加速時間僅設定為0.5秒，負載為帶慣性的小型傳送帶；

3. 控製櫃長期處於封閉狀態，夏季內部溫度高達45°C以上。

解決方案：

• 更換冷卻風扇，清潔散熱片；

• 將加速時間Pr.01修改為3.0秒；

• 加裝散熱風扇至控製櫃頂部以輔助通風；

• 運行後，SC1報警不再出現。

五、預防建議

為降低SC1報警發生概率，建議從以下幾個方麵著手：

• 定期清潔控製櫃與變頻器內部灰塵；

• 製定風扇與電容壽命保養周期（如每2年更換）；

• 合理設置變頻器加速時間，不追求極端響應；

• 加裝溫度傳感器與報警係統，實時監測內部溫升；

• 對於負載工況不穩定場合，建議配合PLC實現軟啟動邏輯或轉矩控製策略。

六、結語

SC1報警是鬆下VF0變頻器對加速過程電流和溫度異常的主動保護機製，表明係統存在潛在風險。通過合理排查電氣故障、負載異常和通風狀況，並優化控製參數，可有效消除該類故障，提升設備運行穩定性。對於一線維護人員而言，理解其原理、掌握排查方法，是保障係統安全運行的重要前提。
