YT-3300智能閥門定位器原理詳解：功能、特點、選型與使用指南

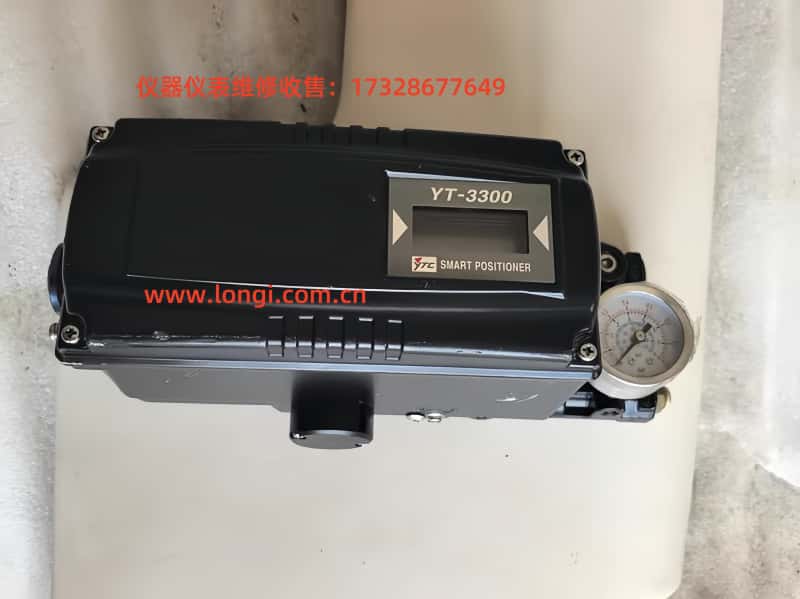

Rotork YTC 的 YT-3300 係列是一款電-氣式智能閥門定位器，廣泛應用於化工、石油、製藥、能源等工業自動化控製領域。它將來自 PLC 或 DCS 係統的 4-20 mA 電流信號，轉化為對執行機構的比例氣壓控製，從而精準調節閥門位置。該係列產品集成 PID 控製、位置檢測、氣動放大、反饋輸出和自診斷功能於一體，是現代過程控製係統中的關鍵部件。

本文將全麵介紹 YT-3300 的工作原理、核心功能、產品特點、選型要點及使用維護方法。

一、工作原理

YT-3300 定位器接收控製係統輸出的 4-20 mA 電流信號（可選帶 HART 協議），通過內部的 ADC 模塊進行采樣，獲取期望的閥門開度（設定值）。與此同時，設備內部的行程傳感器（如磁阻編碼器或電位器）實時采集當前閥位（實際值）。控製器通過 PID 算法比較設定值與實際值之間的誤差，計算出修正指令。

然後，定位器通過內部的 I/P 模塊（電-氣轉換器），驅動微型電磁閥與噴嘴擋板係統，輸出對應的比例氣壓信號（0–供氣壓範圍），分別送入執行機構的氣室，從而控製閥門的開啟或關閉。

同時，定位器還可將當前的閥門位置反饋為 4-20 mA 電流信號或數字信號（如 HART、Fieldbus、Profibus），傳回上位機係統，實現完整閉環控製。

二、閉環原理方框圖

        4-20 mA 輸入 ─┐
                      ▼
     +-------------------------------+
     | PID 控製器 + PWM 驅動單元     |
     +-------------------------------+
              │            ▲
              ▼            │
        微型電磁閥      閥位傳感器（NCS磁阻或電位器）
              │
              ▼
        噴嘴擋板係統 → 輸出氣壓（OUT1 / OUT2）
              │
              ▼
        氣動執行機構（單/雙作用）

三、核心功能

1. 數字 PID 閉環控製

YT-3300 采用數字 PID 算法，可精確控製氣動閥門位置，定位誤差小於 ±0.5% 滿量程，支持用戶手動設置 KP、KI、KD 參數，或一鍵執行自動整定。

2. 自動校準與自適應

具備 AUTO1、AUTO2 自動校準模式，適應不同的執行機構、行程和摩擦條件，提升響應速度和控製精度。

3. 信號分程與反向控製

支持信號分程（Split Range）功能，可將 4-20 mA 信號劃分為多個工作區間控製不同閥位，也支持正/反動作切換。

4. 多種反饋輸出形式

可選配 4-20 mA 模擬反饋、電氣限位開關、HART 通信協議，或升級為 Fieldbus FF、Profibus PA 數字通信方式，實現遠程監控和診斷。

5. 故障自診斷

具備電流過載、供氣異常、位置偏差過大等多種故障檢測機製，並在顯示屏上提示錯誤代碼，便於維護人員排查。

四、產品特點

• 高集成度：集 PID 控製、位置檢測、比例調節與輸出反饋於一體。

• 強兼容性：適配多種線性、旋轉、單作用或雙作用的氣動執行機構。

• 防護性強：具備 IP66 防護等級，可選本安型、隔爆型外殼，適用於危險區域。

• 精準穩定：定位快速、響應靈敏，適用於連續調節任務。

• 維護簡便：支持自動校準、遠程設置及在線測試。

五、型號與選型建議

YT-3300 係列可根據需求配置為不同型號。以下是選型時的核心參數參考：

典型型號示例：

• YT-3300RDN1101S：雙作用旋轉型、無反饋、無通信、標準溫度。

• YT-3300LSi-1201S：單作用線性型，帶 4-20 mA 反饋與限位開關。

六、使用與維護方法

1. 安裝注意事項

• 安裝前確保氣源幹燥、無油、無塵，推薦加裝過濾減壓閥。

• 與閥門連接應無卡滯，反饋連杆行程要充分。

• 保證定位器平穩安裝，避免振動和高溫直接輻射。

2. 校準步驟

1. 通電後，長按麵板上的 “MODE” 進入 AUTO 模式。

2. 設備自動檢測閥門行程並保存零點與滿度位置。

3. 若閥門調節不穩定，可適當調整死區和 PID 參數。

3. 常見故障與處理

七、應用案例

• 化工裝置中的比例調節閥控製

• 天然氣調壓站的遠程控製閥

• 高安全等級要求的 SIL 回路 ESD 閥

• 高寒/高振場合下的遠程傳感器型定位器

八、總結

YT-3300 係列智能定位器是當前工業控製領域中極具競爭力的電-氣一體化調節設備，集成了數字 PID、比例輸出、自動校準、回授反饋等多種核心功能。通過靈活的配置選項和堅固的結構設計，它可以勝任從普通過程調節到危險區域控製的各種工況，幫助企業提高控製精度、降低維護成本、提升係統穩定性。

無論是新項目選型還是老係統改造，YT-3300 係列都是值得推薦的智能閥門定位器解決方案。
