解決ABB ACS800變頻器FF30警告“ID MAGN REQ”的全麵指南

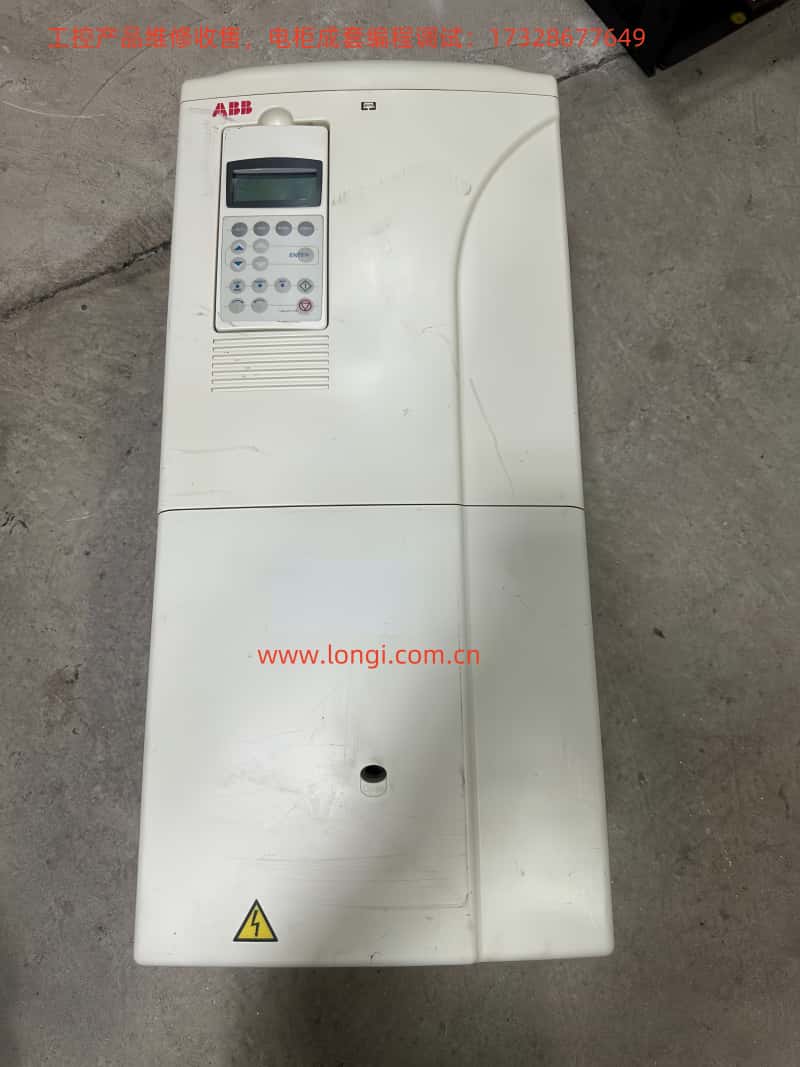

引言：ABB ACS800變頻器概述

ABB ACS800係列變頻器是一款高性能的工業變頻器，廣泛應用於製造業、采礦業、水處理等行業。其核心優勢在於直接轉矩控製（DTC）技術，能夠實現精確的速度和轉矩控製，適用於各種複雜應用場景。然而，在使用過程中，用戶可能會遇到FF30警告“ID MAGN REQ”，這是一個常見的提示，表明需要進行電機識別和磁化。本文將深入探討FF30警告的含義、原因、解決方法，並提供詳細的操作步驟，以幫助用戶快速解決問題。

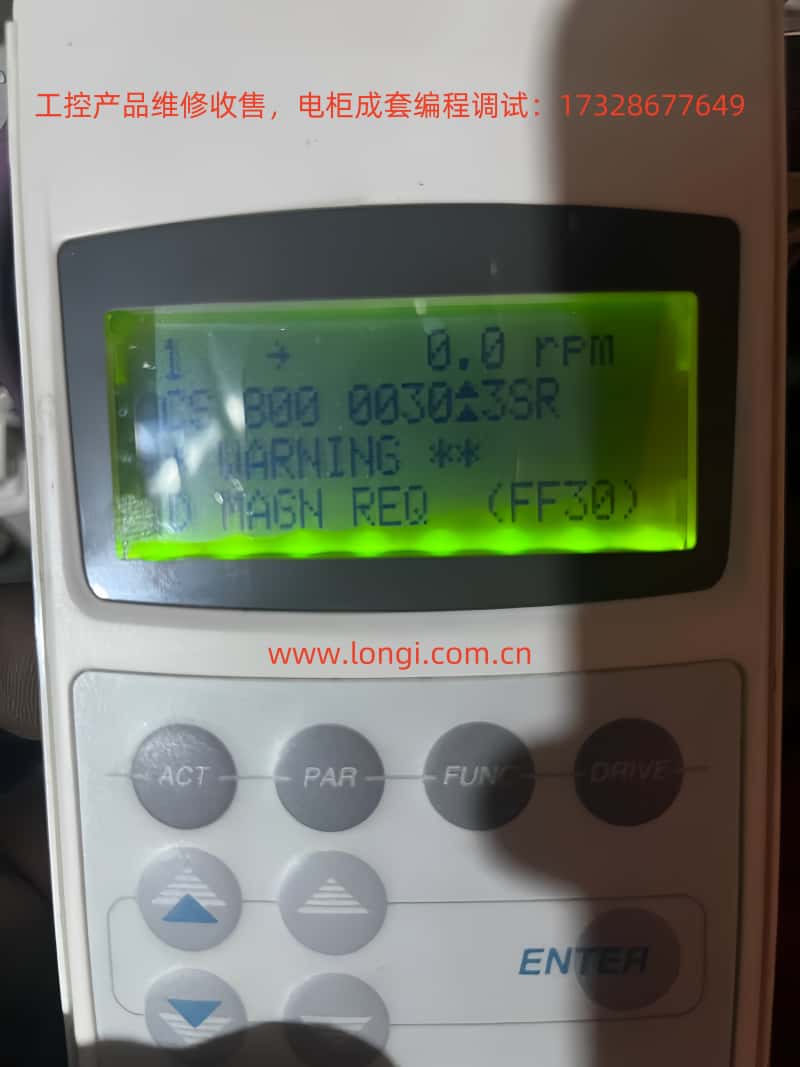

FF30警告“ID MAGN REQ”的含義

FF30警告“ID MAGN REQ”表示變頻器需要對連接的電機進行識別和磁化。電機識別是變頻器通過測量電機的電氣特性（如電阻、電感）來建立精確模型的過程。這個模型對於DTC控製至關重要，確保變頻器能夠高效、精確地控製電機。

該警告通常在以下情況下出現：

• 初次啟動：在參數組99（啟動數據）中輸入電機數據後，變頻器提示需要進行識別。

• 電機切換：使用用戶宏切換不同電機時，變頻器要求重新識別新電機。

根據說明書，FF30警告是正常啟動過程的一部分，提示用戶選擇識別方式：ID Magnetisation或ID Run。

電機識別的重要性

電機識別在變頻器操作中具有以下關鍵作用：

電機識別對於確保係統性能和可靠性至關重要，尤其是在使用DTC控製的ACS800變頻器中。

FF30警告的可能原因

根據分析，FF30警告可能由以下原因觸發：

1. 未完成電機識別：初次啟動或切換電機後，未執行ID Magnetisation或ID Run。

2. 電機參數錯誤：參數組99中的電機數據（如額定電壓、電流、頻率）與電機銘牌不匹配。

3. 接線問題：電機與變頻器之間的連接鬆動或損壞。

4. 用戶宏切換：在多電機應用中，切換用戶宏後需要重新識別電機。

解決FF30警告的詳細步驟

以下是解決FF30警告的兩種主要方法：ID Magnetisation和ID Run，以及使用用戶宏處理多電機場景。

方法1：ID Magnetisation（電機磁化識別）

概述：ID Magnetisation是在零速下對電機進行磁化的過程，持續20～60秒，適用於大多數應用場景。它在變頻器初次啟動時自動執行。

操作步驟：

1. 檢查電機參數：

• 99.04：電機額定電壓

• 99.07：電機額定電流

• 99.06：電機額定頻率

• 99.08：電機額定功率

• 進入參數組99，驗證以下參數與電機銘牌一致：

• 如果參數不正確，調整後保存。

2. 切換到本地控製模式：

• 按控製麵板上的LOC/REM鍵，直到顯示屏顯示“L”（本地控製模式）。

3. 啟動磁化識別：

• 按Start鍵，變頻器開始磁化電機。

• 過程持續20～60秒，期間顯示屏可能顯示相關警告。

4. 確認完成：

• 識別完成後，顯示屏顯示“ID DONE”，FF30警告消失。

方法2：ID Run（電機運行識別）

概述：ID Run是一種更高級的識別方法，適用於需要高精度控製的應用，如零速運行或無速度反饋高轉矩場景。ID Run分為兩種類型：

• STANDARD ID Run：需要將驅動機械與電機脫離，電機自由運行。

• REDUCED ID Run：適用於無法脫離驅動機械的場景，精度略低。

操作步驟：

1. 檢查前置條件：

• 參考ABB ACS800固件手冊，確保滿足ID Run的參數要求（如電機停轉、負載條件）。

2. 設置參數99.10：

• STANDARD：適用於可脫離負載的場景。

• REDUCED：適用於無法脫離負載的場景。

• 進入參數組99，將99.10設置為“STANDARD”或“REDUCED”：

3. 切換到本地控製模式：

• 按LOC/REM鍵，顯示“L”。

4. 啟動ID Run：

• 按Start鍵，變頻器開始運行識別。

• 顯示屏可能顯示“MOTOR STARTS”、“ID RUN”等警告。

5. 確認完成：

• 識別完成後，顯示“ID DONE”，FF30警告消失。

方法3：使用用戶宏處理多電機

在多電機應用中，用戶宏可以存儲不同電機的參數，簡化切換過程。

操作步驟：

1. 保存電機參數：

• 完成一台電機的識別後，設置參數99.02為“USER 1 SAVE”或“USER 2 SAVE”，保存參數。

• 保存過程需要20～60秒。

2. 切換電機：

• 為新電機進行識別（ID Magnetisation或ID Run）。

• 保存新電機參數到另一個用戶宏槽位。

3. 加載參數：

• 通過設置99.02為“USER 1 LOAD”或“USER 2 LOAD”，加載對應電機的參數。

• 加載後可能再次觸發FF30警告，需重新執行識別。

故障排查與注意事項

如果FF30警告持續出現，嚐試以下排查步驟：

注意事項：

• 始終遵循電氣安全規範，斷電後再進行接線檢查。

• 在執行ID Run時，確保電機和負載的安全狀態。

• 保存用戶宏前，確認參數設置正確，避免覆蓋重要數據。

結論

FF30警告“ID MAGN REQ”是ABB ACS800變頻器正常啟動或電機切換過程中的常見提示。通過執行ID Magnetisation或ID Run，用戶可以快速解決該警告，確保變頻器和電機的最佳性能。電機識別不僅消除了警告，還優化了控製精度、效率和設備保護。在多電機應用中，用戶宏提供了便捷的切換方案。如果問題持續存在，參考官方手冊或聯係ABB支持是明智的選擇。

通過正確理解和處理FF30警告，用戶可以充分發揮ACS800變頻器的潛力，為工業應用提供穩定、高效的動力支持。
