INVT Goodrive20 變頻器 S1/S2/S3 三段速控製設置詳解

在工業控製應用中，變頻器的多段速運行是一種高效而實用的方式，用於快速切換預設速度以適應不同工況。本文將以 INVT 英威騰 Goodrive20 係列變頻器為例，詳解如何通過 S1、S2、S3 三個數字輸入端子實現 8 段速運行控製，並結合功能碼做出設置指導。

一、控製原理說明

Goodrive20 變頻器支持最多 16 段速運行，通過 4 個多功能數字輸入端子（如 S1～S4）組合輸入高低電平信號，構成二進製數，對應運行頻率段。

以 S1、S2、S3 為例，最多可組合出 8 個不同的狀態，即段0到段7。

若加入 S4 端子（設為“多段速端子4”），可拓展為 16 段速（段0 ~ 段15）。

二、接線說明

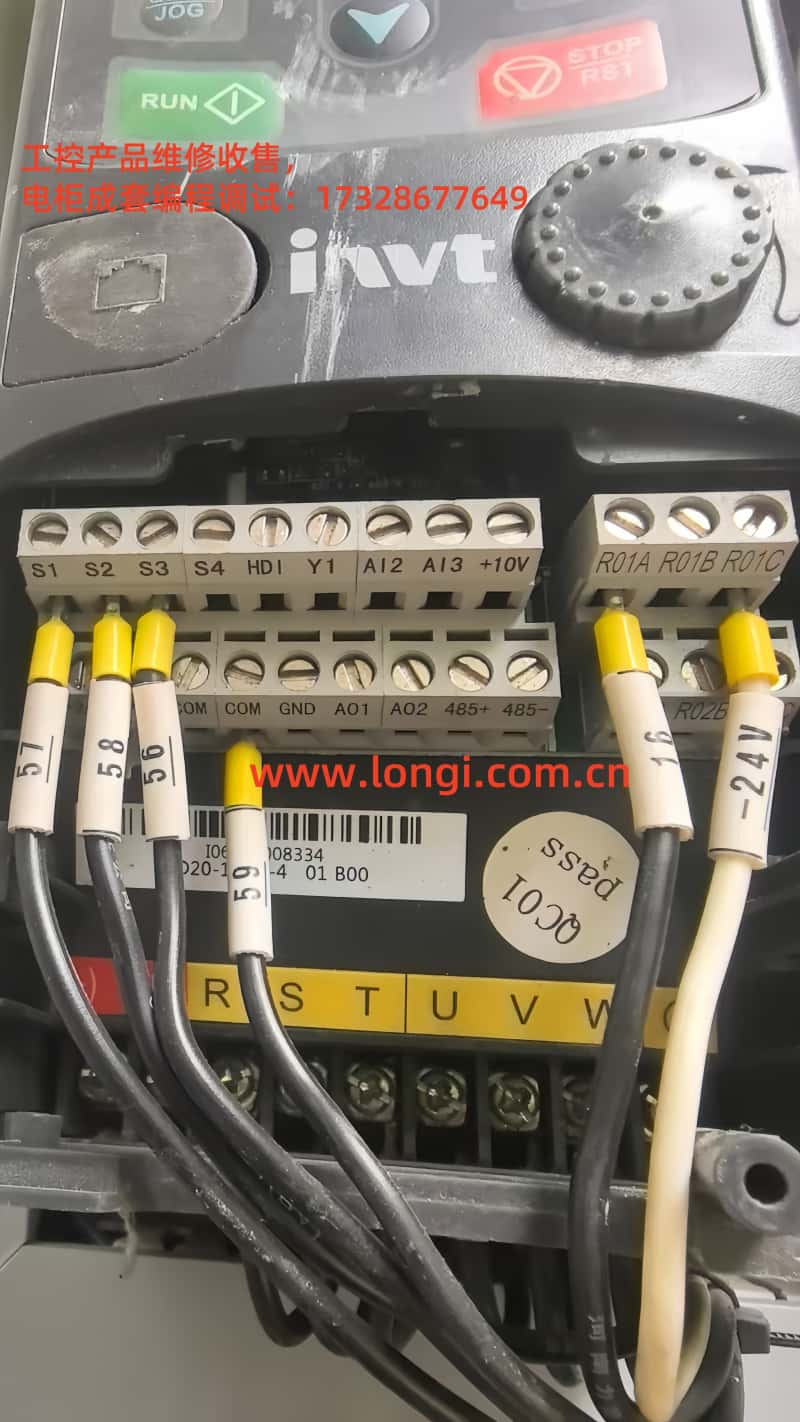

根據變頻器接線圖，S1、S2、S3 為多功能數字輸入端子，可連接撥碼開關、PLC、按鈕等實現段速控製。常見為 NPN 開關輸入，默認已接好控製電源 +24V 與 PW 公共端。

三、功能碼設置步驟

1. 設置頻率源為多段速

進入功能參數：

• P00.06 = 6（A頻率來源設為多段速）

2. 設置 S1~S3 為多段速端子

進入 P05 組設置輸入端子功能：

如使用 S4，則：

• P05.03 = 19（S4 = 多段速端子4）

3. 設置各段對應頻率值

進入 P10 組，設定每一段的輸出頻率：

每個頻率值可按需設定，最大不超過 P00.03（最大輸出頻率）。

四、運行條件與注意事項

1. 多段速運行需變頻器處於運行狀態（有啟動信號）；

2. 多段速切換不會中斷運行，但若當前段頻率與前一段差距過大，需注意加減速時間設定；

3. S端子默認為 NPN 接法（內部電源），如使用外部PNP輸入，請在控製端子板上調整U型跳線；

4. 可通過 P10.16 ~ P10.31 分別設置每段的加減速時間（如需獨立設置）；

5. 若段速切換響應慢，請檢查端子濾波時間 P07.10 是否過大。

五、調試參考實例（8段速）

P00.06 = 6      // 頻率給定方式：多段速
P05.00 = 16     // S1 端子設為 多段速1
P05.01 = 17     // S2 端子設為 多段速2
P05.02 = 18     // S3 端子設為 多段速3P10.00 = 5.0    // 段0頻率
P10.01 = 10.0   // 段1頻率
P10.02 = 15.0   // 段2頻率
P10.03 = 20.0   // 段3頻率
P10.04 = 25.0   // 段4頻率
P10.05 = 30.0   // 段5頻率
P10.06 = 35.0   // 段6頻率
P10.07 = 40.0   // 段7頻率

六、總結

Goodrive20 變頻器支持靈活的多段速運行功能，通過簡單的端子接線與參數設置即可快速實現多個速度切換，適用於風機、水泵、傳送帶等需要頻率分段控製的場合。合理規劃段速與對應的輸入邏輯，不僅能提升係統效率，還能降低能耗並延長設備使用壽命。
