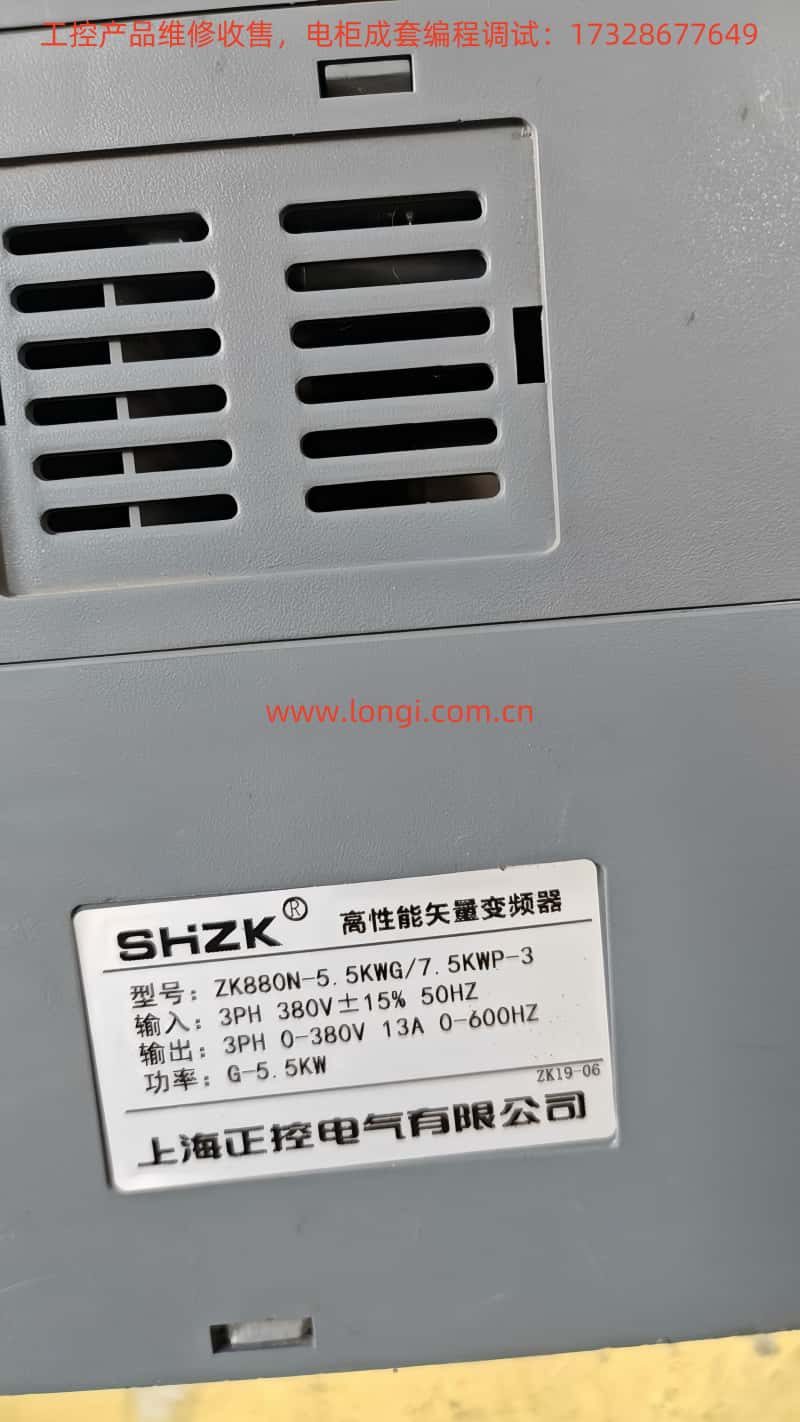

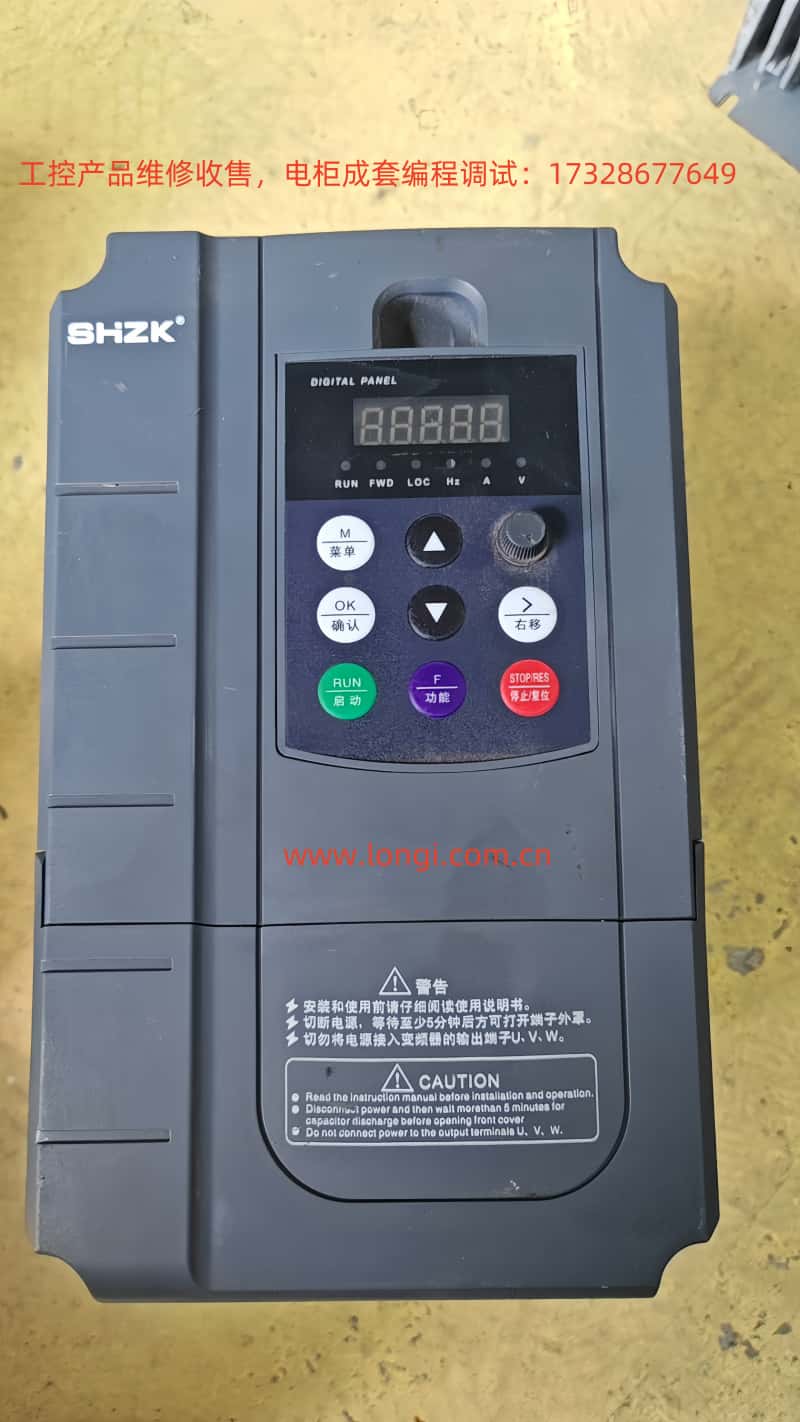

ZK880-N正控變頻器三段速控製實現指南

在工業自動化控製領域，變頻器作為電機調速的核心設備，其多段速控製功能在風機、泵類、輸送帶等需要分級調速的場合應用廣泛。本文將以ZK880-N正控變頻器為例，結合官方技術文檔與實際應用場景，詳細闡述如何通過DI數字輸入端子實現三段速控製，從硬件接線到參數設置進行係統性指導。

一、三段速控製技術原理

三段速控製本質是通過變頻器內置的多段速指令功能，將電機運行頻率預先設定為三個不同等級。用戶可通過外部開關信號選擇對應頻段，實現電機轉速的分級調節。ZK880-N變頻器采用數字量輸入端子（DI）作為觸發信號源，配合功能碼參數設置，可構建靈活可靠的多段速控製係統。

二、硬件接線實施步驟

1. 端子功能定義

根據控製需求，需將DI1-DI3三個數字輸入端子配置為多段速控製端口。參考變頻器端子分布圖，標準接線端子位於控製回路接口區域。

2. 接線規範

• 電源連接：確保變頻器主回路電源（R/S/T）及控製回路電源（通常為+24V）已正確接入。

• DI端子接線：

• DI1：作為第一段速觸發端子，建議接常開觸點開關

• DI2：作為第二段速觸發端子

• DI3：作為第三段速觸發端子

• 公共端（COM）：所有DI端子信號公共端，需與開關另一端共接

3. 接線注意事項

• 開關信號電壓範圍需符合DI端子輸入規格（5-30V DC）

• 推薦使用屏蔽雙絞線進行信號傳輸，避免電磁幹擾

• 接線完成後，使用萬用表檢測端子間絕緣電阻，確保無短路現象

三、核心參數設置詳解

通過操作麵板或專用軟件，需對以下功能碼進行配置：

1. DI端子功能映射

2. 多段速頻率設定

3. 運行參數配置

四、三段速控製邏輯實現

1. 單端子單段速模式

• 僅接通DI1：電機以FC-00設定頻率（20Hz）運行

• 僅接通DI2：電機以FC-01設定頻率（35Hz）運行

• 僅接通DI3：電機以FC-02設定頻率（50Hz）運行

2. 組合控製模式（進階應用）

通過功能碼FC-03至FC-07可設置組合段速：

• DI1+DI2接通：執行FC-03設定頻率（預留擴展段速）

• DI2+DI3接通：執行FC-04設定頻率（預留擴展段速）

• 特殊應用場景：通過PLC編程實現段速自動切換邏輯

五、調試與驗證流程

1. 空載測試階段

1. 斷開電機負載，僅保留變頻器與假負載

2. 依次閉合DI1-DI3開關，觀察輸出頻率是否與設定值一致

3. 使用示波器檢測輸出電壓波形，確認無畸變

2. 負載調試階段

1. 逐步加載至額定負載

2. 測試各段速切換時的電流衝擊（應小於1.5倍額定電流）

3. 驗證加速/減速時間是否滿足工藝要求

3. 異常處理測試

1. 模擬DI端子信號粘連故障

2. 驗證FC-17故障複位功能有效性

3. 測試過載保護（OL）動作可靠性

六、典型應用案例

在某水廠恒壓供水係統中，采用ZK880-N變頻器實現三段速控製：

• 第一段速（25Hz）：夜間低峰時段，維持管網基礎壓力

• 第二段速（40Hz）：日間常規供水，滿足正常用水需求

• 第三段速（50Hz）：用水高峰時段，快速補充管網壓力
  通過壓力傳感器信號自動切換段速，實現節能率達32%，壓力波動範圍控製在±0.02MPa以內。

七、維護與優化建議

1. 定期檢查DI端子接線可靠性，建議每半年進行緊固

2. 根據負載特性，每季度複核FC-00至FC-02參數設置

3. 升級至最新固件版本（當前為V2.13），以獲得更優的段速切換算法

4. 對於衝擊性負載，建議增加輸入電抗器以改善電源質量

通過以上係統化的實施步驟，用戶可高效實現ZK880-N變頻器的三段速控製功能。實際應用中需結合具體工藝要求，通過參數優化達到最佳控製效果。隨著工業4.0的發展，該變頻器支持Modbus-RTU通信協議，可與上位機係統集成，實現更智能化的段速調度管理。
